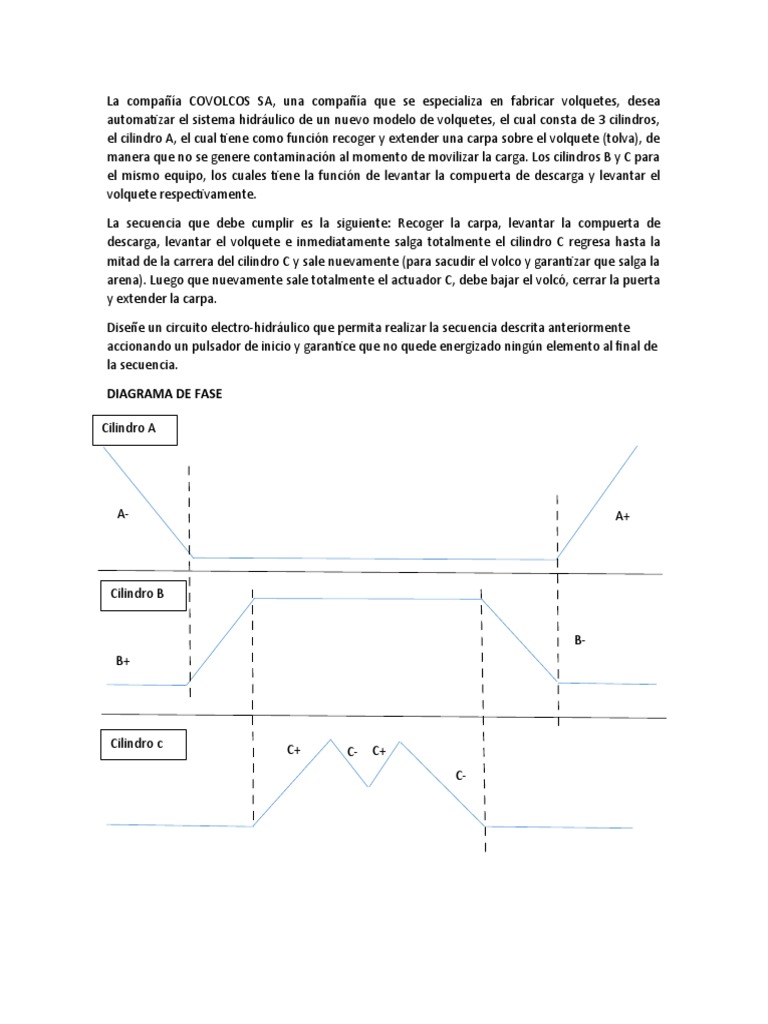

La compañía COVOLCOS SA, una compañía que se especializa en fabricar volquetes, desea

automatizar el sistema hidráulico de un nuevo modelo de volquetes, el cual consta de 3 cilindros,


el cilindro A, el cual tiene como función recoger y extender una carpa sobre el volquete (tolva), de
manera que no se genere contaminación al momento de movilizar la carga. Los cilindros B y C para
el mismo equipo, los cuales tiene la función de levantar la compuerta de descarga y levantar el
volquete respectivamente.

La secuencia que debe cumplir es la siguiente: Recoger la carpa, levantar la compuerta de


descarga, levantar el volquete e inmediatamente salga totalmente el cilindro C regresa hasta la
mitad de la carrera del cilindro C y sale nuevamente (para sacudir el volco y garantizar que salga la
arena). Luego que nuevamente sale totalmente el actuador C, debe bajar el volcó, cerrar la puerta
y extender la carpa.

Diseñe un circuito electro-hidráulico que permita realizar la secuencia descrita anteriormente


accionando un pulsador de inicio y garantice que no quede energizado ningún elemento al final de
la secuencia.

DIAGRAMA DE FASE

Cilindro A

A- A+

Cilindro B

B-
B+

Cilindro c C+ C- C+
C-
