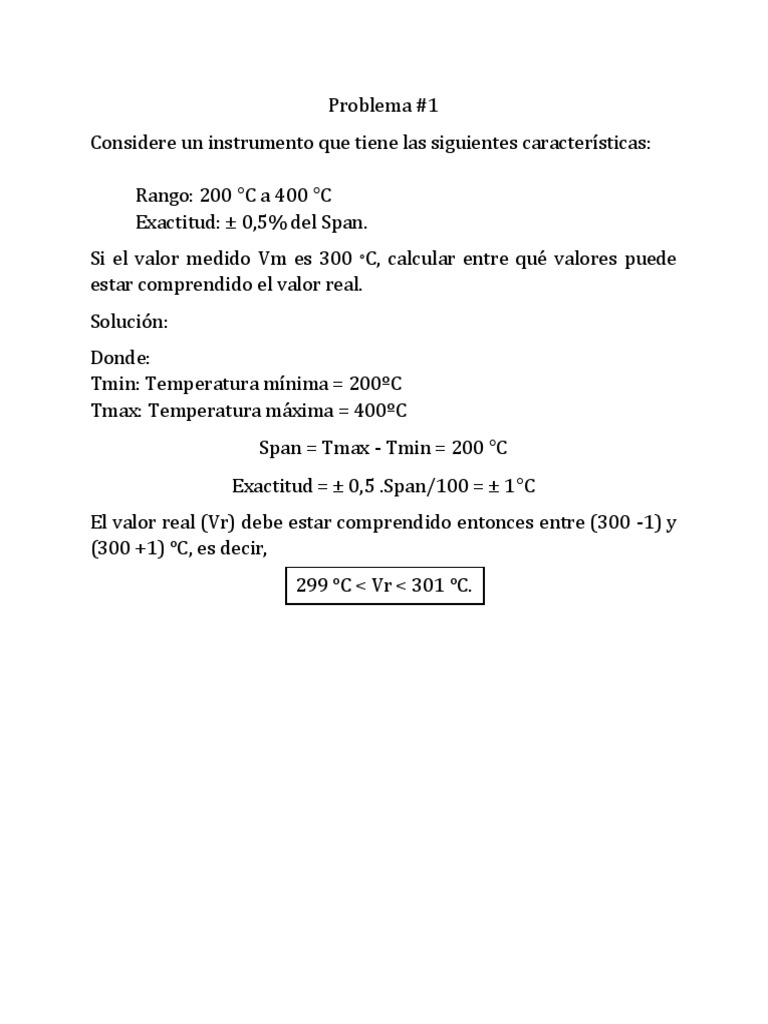

Problema #1

Considere un instrumento que tiene las siguientes características:

Rango: 200 C a 400 C

Exactitud: ± 0,5% del Span.
Si el valor medido Vm es 300 C, calcular entre qué valores puede
estar comprendido el valor real.
Solución:
Donde:
Tmin: Temperatura mínima = 200ºC
Tmax: Temperatura máxima = 400ºC
Span = Tmax - Tmin = 200 C
Exactitud = ± 0,5 .Span/100 = ± 1C
El valor real (Vr) debe estar comprendido entonces entre (300 -1) y
(300 +1) °C, es decir,
299 °C < Vr < 301 °C.
 Problema #2
La siguiente tabla muestra el resultado de la calibración de un
instrumento. En la misma aparecen los errores absolutos expresados
en función del alcance obtenidos para 11 puntos de la escala, para tres
ciclos de recorrido en forma ascendente y descendente comenzando
desde media escala. También se presenta el error promedio
ascendente y descendente, así como el error promedio total. En base
a los resultados de la calibración, a) estimar la exactitud, b) histéresis
del instrumento.

Entrada ERROR Error

Subiendo Bajando Subiendo Bajando Subiendo Bajando Subiendo Subiendo Bajando Subiendo promedio
Promedio Promedio Promedio
% % % % % % % % % % % %
0 -0,04 -0,05 -0,06 -0,05 -0,05
10 0,14 0,04 0,15 0,05 0,16 0,06 0,15 0,05 0,10
20 0,23 0,08 0,26 0,09 0,26 0,13 0,25 0,10 0,175
30 0,24 0,09 0,25 0,10 0,26 0,11 0,25 0,10 0,175
40 0,13 -0,07 0,15 -0,04 0,17 -0,04 0,15 -0,05 0,05
50 -0,18 -0,02 -0,16 0,01 -0,13 0,01 -0,13 -0,15 0 -0,15 -0,075
60 -0,27 -0,12 -0,25 -0,10 -0,23 -0,08 -0,25 -0,10 -0,175
70 -0,32 -0,17 -0,30 -0,16 -0,28 -0,12 -0,30 -0,15 -0,225
80 -0,27 -0,17 -0,26 -0,15 -0,22 -0,13 -0,25 -0,15 -0,2
90 -0,16 -0,06 -0,15 -0,05 -0,14 -0,04 -0,15 -0,05 -0,1
100 0,09 0,11 0,10 0,10 0,1

Solución:
a) Cálculo de la exactitud. Para la estimación de la exactitud basada
en el valor más alejado, simplemente se recorre la tabla y se
buscan los errores más grandes, tanto positivos como negativos.
En este caso dichos valores son los identificados en color azul,
es decir: -0,32% y 0,26% del span.

Exactitud = ±0,32%
b) Para un valor real de 50 psi, ¿cuál sería el valor leído en el
instrumento?.

Para Valor verdadero Vv=50psi, el error promedio es -0,075%

del Span, por tanto el Valor leído VL se calcula de la ecuación de
error:

𝑉𝐿 −𝑉𝑉
% Error = ∗ 100%
𝑉𝑉

Obteniendo :
49,9625 𝑝𝑠𝑖 < 𝑉𝐿 < 50,0375 𝑝𝑠𝑖
 Problema #3
Entre los siguientes instrumentos cuál será el más adecuado para
medir una presión de 30Psi ± 40%
a) R (10→45) Psi con una exactitud =± 2.5 %
b) R (14→44) Psi con una exactitud =± 1.1 Psig
Solución:
Como la presión medida es 30Psi ± 40%, entonces los valores
mínimos y máximos (LRV y URV) vienen dados por:
40% de 30 → 12 Psi
LRV =30-12=18 Psi
URV=30+12=42 Psi
Donde:
LVR: Valor mínimo de la variable de proceso
URV: : Valor máximo de la variable de proceso

Por tanto el rango de la Variable de Proceso (RVP) y su Span (SP_VP)

son:
RVP = (18 a 42) Psig
SP_VP = URV – LRV → SP_VP = 24 Psig
Para los instrumentos:
(a) Spa = 45-10 = 35 Psi Spa ≥ SP_VP,
(b): Spb = 44-14 = 30 Psi Spb ≥ SP_VP
Como los Span de los instrumentos (a) y (b) son mayores al alcance
de la variable de proceso, cualquiera de los dos equipos podría ser
usado, sin embargo, en función a la exactitud suministrada, se
selecciona el que tenga menor error.
|maxee|
Exactitud = ± ∗ 100%
sp
|maxee|
Exact(a) = ± ∗ 100 = 2.5%
Sp𝑎

|maxee|
Exact(b) = ± ∗ 100 = 3.33%
Sp𝑏

Como Exact(a) ≤ Exact(b), entonces:

El instrumento (a) es el más adecuado para medir una presión de 30

psig ±40% ,ya que nos da una medición más exacta y además presenta
una desviación menor en comparación al valor verdadero respecto
al instrumento (b).

Instrumento (a)
 Pregunta#4
4) Se sabe que en un proceso donde se controla presión, se tiene un
rango de la variable de proceso de R (140 →260)”H2O. Determine si
algunos de los siguientes transmisores de presión se pueden usar, si
a la salida del mismo debe haber 4ma cuando la presión esté dada por
LRV.

PT1: R(0 → 554)”H2O, eleva 10% y suprime 50%

PT2: R(0 → 300)”H2O, eleva 30% y suprime 20%

Debe cumplirse que Sp(PT)>Sp(VP)

•Cuando PT1 o PT2 reciban 140”H2O, su salida será mayor a 4ma, por
lo que se debe suprimir el cero del instrumento en 140”H2O.

PT1: Sp(PT1) =|554 – 0|”H2O = 554”H2O

Sp(PT1)>Sp(VP) = 120”H2O OK
50
PT1 suprime 50% es decir Suprime = 554 * = 227”H2O
100
Como máx. capacidad supresión > supresión deseada
FUNCIONA PT1
PT2:
Sp(PT2) =|300 – 0|”H2O = 300”H2O
Sp(PT2)>Sp(VP) = 120”H2O OK
20
PT1 suprime 20% es decir Suprime = 300 * = 60”H2O
100

Como la máxima capacidad supresión < supresión deseada

NO FUNCIONA PT2, por lo tanto, se escoge el transmisor PT1

 Problema #5
Para un instrumento cuyo rango es de 0 a 50c y al cual se le toma un
conjunto de valores junto a un patrón como se muestra en la tabla,
calcular:
a) El error estático en porcentaje de cada medida
b) La exactitud o clase del instrumento
Muestras 1 2 3 4
VL(c) 0 19,9 40,2 60
VV(c) 0 20 40 60

R:
VL −VV
1) ee1= VL - VV =0c → %ee1 = ± ∗ 100% = 0 %c
VV
VL −VV
2) ee2= VL - VV =- 0,1c → %ee2 = ± ∗ 100% = −0,5 % c
VV
VL −VV
3) ee3= VL - VV =0,2 c → %ee3 = ± ∗ 100% = 0.5 %c
VV
VL −VV
4) ee4= VL - VV = 0 c → %ee4 = ± ∗ 100% = 0 % c
VV

b) Para determinar la clase del instrumento, se requiere del error

estático máximo, que es ee4=±0,2ºC, siendo el Span de 60ºC, se calcula
la exactitud según la ecuación:
|maxee|
Clase o exactitud = ± ∗ 100%
sp
Clase o exactitud = 0,33%
 Problema #6
La siguiente gráfica, muestra la curva de calibración de un transmisor
de temperatura, con lo cual se pide verificar lo siguiente:
a) La clase del instrumento es 0.25% V F

b) El valor leído para 200˚C puede ser 201˚C V F

0,5

0,25
ERROR EN % SPAN

0
0 40 80 120 160 200

-0,25

-0,5

ENTRADA ( ˚ C )
-0,75

Solución:
a) El máximo error en porcentaje del span es 0,5%, por tanto, la
clase del instrumento es 0,5% y no 0,25%, por tanto la
afirmación es Falsa
Clase = 0.5%

b) Dado que la exactitud en 200ºC es -0,25%, el span es 200ºC, y

utilizando la ecuación :
 |maxee|
𝑐𝑙𝑎𝑠𝑒 = ± ∗ 100%
sp

Maxee = -0,5 ºC

El VL se obtiene de la expresión: 𝑚𝑎𝑥𝑒𝑒 = VL − VV , con Vv = 200ºC

VL = 199.5 º𝐶
El valor obtenido de VL mediante los cálculos realizados es distinto a
201ºC, por lo tanto es FALSA la afirmación.
