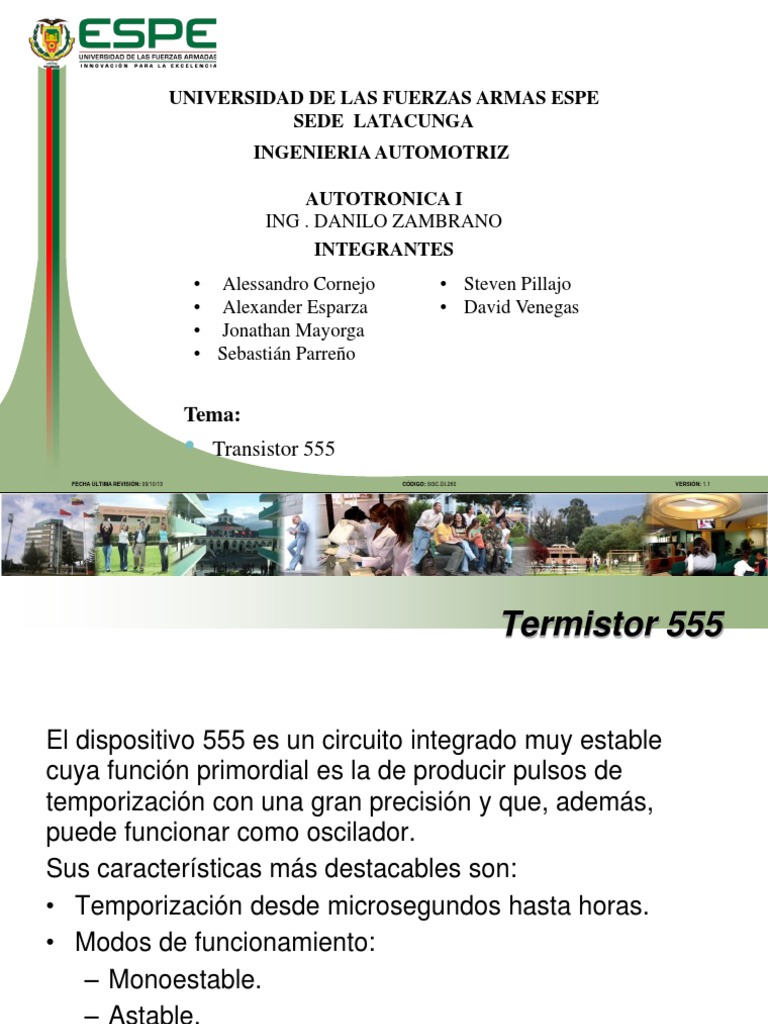

UNIVERSIDAD DE LAS FUERZAS ARMAS ESPE
SEDE LATACUNGA
INGENIERIA AUTOMOTRIZ
AUTOTRONICA I
ING . DANILO ZAMBRANO
INTEGRANTES
• Alessandro Cornejo • Steven Pillajo
• Alexander Esparza • David Venegas
• Jonathan Mayorga
• Sebastián Parreño
Tema:
• Transistor 555
FECHA ÚLTIMA REVISIÓN: 09/10/13 CÓDIGO: [Link].260 VERSIÓN: 1.1
Termistor 555
El dispositivo 555 es un circuito integrado muy estable
cuya función primordial es la de producir pulsos de
temporización con una gran precisión y que, además,
puede funcionar como oscilador.
Sus características más destacables son:
• Temporización desde microsegundos hasta horas.
• Modos de funcionamiento:
– Monoestable.
– Astable.
• Aplicaciones:
– Temporizador.
– Oscilador.
– Divisor de frecuencia.
– Modulador de frecuencia.
– Generador de señales triangulares.
FUNCIONAMIENTO
• De todos los circuitos integrados utilizados en la
actualidad, el más popular es el 555. Diseñado para
trabajar como contador de tiempo de uso general y el
oscilador, el circuito integrado ha demostrado ser tan
versátil que miles de aplicaciones que surjan, pronto
fueron creados. Hoy en día, cuando se trata de cualquier
proyecto que requiere la generación de formas de onda,
retrasos, temporizadores o dispositivos de disparo de la
lógica señala el primer componente que viene a la
mente de cualquier diseñador es 555.
• El circuito integrado 555
El circuito integrado 555 se compone de un temporizador
de propósito general que puede operar tanto en la
configuración astable como en la configuración
monoestable. La colocación de pinos del IC básico se
muestra en la Figura.
• El capacitor C se carga hacia VCC por
conducto de los resistores RA y RB.
• El voltaje del capacitor se eleva hasta
que alcanza un valor por arriba de el
voltaje de umbral en la terminal de
conexión 6.
• El comparador 1, activa el circuito
biestable de modo que la salida en la
terminal de conexión 3 baje de nivel.
• El transistor de descarga se activa, lo que
hace que la salida en la terminal de
conexión 7 descargue el capacitor a
través del resistor RB
• El capacitor se reduzca por debajo del
nivel de disparo.
• El biestable se dispara de modo que la
salida se eleva otra vez y el transistor de
descarga se desactiva.
• El capacitor pueda cargarse de nuevo por
conducto de los resistores RA y RB hacia
VCC.
• Voltaje de Umbral
2
𝑉
3 𝐶𝐶
• Nivel de disparo
1
𝑉
3 𝐶𝐶
• Periodo Alto
• Periodo Bajo
• Periodo Total
• Frecuencia
• Voltaje de Umbral
3.33 𝑉
• Nivel de disparo
1.67 𝑉
• Periodo Alto
𝑇𝑎𝑙𝑡𝑎 ≈ 1.05mS
• Periodo Bajo
𝑇𝑏𝑎𝑗𝑎 ≈ 0.525mS
• Periodo Total
𝑇𝑡𝑜𝑡𝑎𝑙 =1.575mS
• Frecuencia
𝑓 = 634.92 Hz
𝑓 ≈ 640 Hz
La configuración monoestable
del 555 es aquella en la cual
cuando generamos un pulso (de
tensión inferior a 1/3 de Vcc), el
555 activará la salida y la
mantendrá activa durante un
tiempo definido.
Cuando la señal de disparo está
a nivel alto (ej. 5V) la salida se
mantiene a nivel bajo (0V), que
es el estado de reposo.
Una vez se produce el flanco
descendente de la señal de
disparo y se pasa por el valor de
disparo, la salida se mantiene a
nivel alto (Vcc) hasta transcurrido
el tiempo determinado.
El temporizador 555
también se puede
utilizar como circuito de
un disparo o
multivibrador
monoestable
Determine el período
de la forma de onda de
salida del circuito
cuando lo dispara un
pulso negativo.
