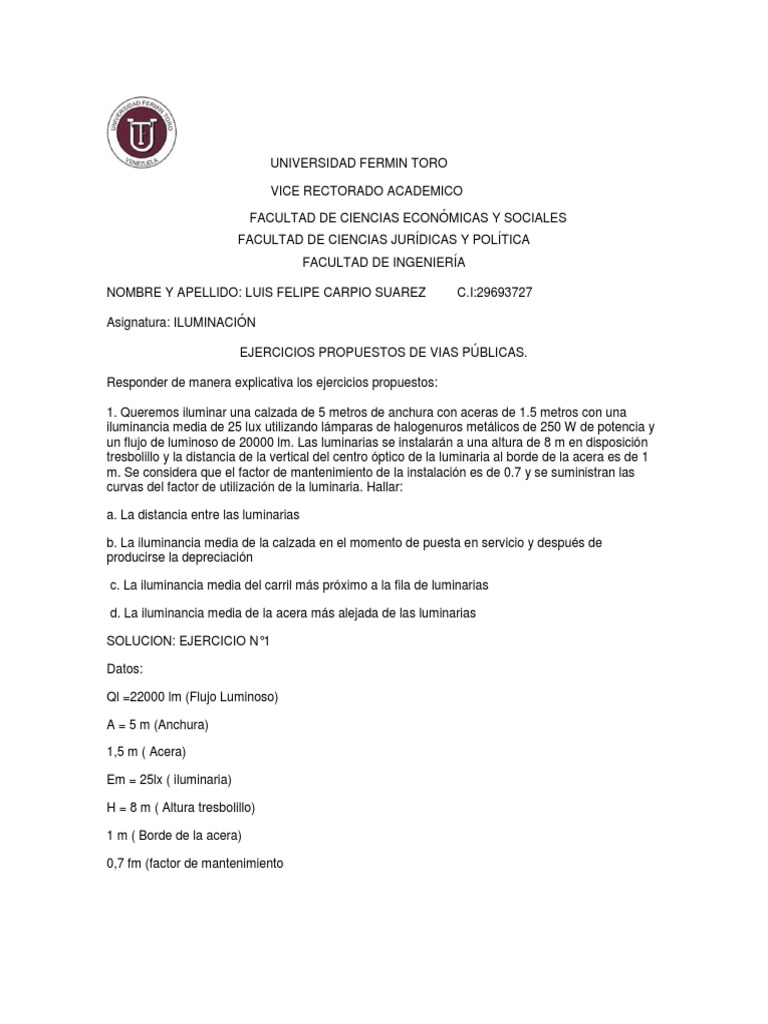

UNIVERSIDAD FERMIN TORO

VICE RECTORADO ACADEMICO

FACULTAD DE CIENCIAS ECONÓMICAS Y SOCIALES


FACULTAD DE CIENCIAS JURÍDICAS Y POLÍTICA
FACULTAD DE INGENIERÍA

NOMBRE Y APELLIDO: LUIS FELIPE CARPIO SUAREZ C.I:29693727

Asignatura: ILUMINACIÓN

EJERCICIOS PROPUESTOS DE VIAS PÚBLICAS.

Responder de manera explicativa los ejercicios propuestos:

1. Queremos iluminar una calzada de 5 metros de anchura con aceras de 1.5 metros con una
iluminancia media de 25 lux utilizando lámparas de halogenuros metálicos de 250 W de potencia y
un flujo de luminoso de 20000 lm. Las luminarias se instalarán a una altura de 8 m en disposición
tresbolillo y la distancia de la vertical del centro óptico de la luminaria al borde de la acera es de 1
m. Se considera que el factor de mantenimiento de la instalación es de 0.7 y se suministran las
curvas del factor de utilización de la luminaria. Hallar:

a. La distancia entre las luminarias

b. La iluminancia media de la calzada en el momento de puesta en servicio y después de


producirse la depreciación

c. La iluminancia media del carril más próximo a la fila de luminarias

d. La iluminancia media de la acera más alejada de las luminarias

SOLUCION: EJERCICIO N°1

Datos:

Ql =22000 lm (Flujo Luminoso)

A = 5 m (Anchura)

1,5 m ( Acera)

Em = 25lx ( iluminaria)

H = 8 m ( Altura tresbolillo)

1 m ( Borde de la acera)

0,7 fm (factor de mantenimiento


Factor de utilización de la via

A1/ n A1 = 2,5 / 8 A1 = 0,31 n1 = 0,12

A2/ n A2 = 1 / 8 A2 = 0,12 n2 = 0,15

N = n1 + n2 n = 0,12 +0,15 n = 0,27

HALLAR:

a) La distancia entre las luminarias

d = n x fm x Ql__ d = 0,27 x 0,7 x 22000 d = 33,26 m

A x Em 5 x 25

b) La luminaria media de la calzada en el momento puesta en servicios y después de


producirse la depreciación

Em = n x fm x Ql

Axd

Al momento puesta en servicio Fm = 1 m

Em = 0,27 x 1 x 22000 = Em = 35,71 Lux

5 x 33, 26

c) La iluminación media del carril más próximo a la fila de luminaria

Em = 25 Lux

d) La luminancia media de la acera más alejada de la luminaria

Em = 0,27 x 0,7 x 22000


7 x 33,26

Em = 17,85 Lx
2. Queremos iluminar una calzada de 6 metros de anchura con una iluminancia media de
30 lux utilizando lámparas de vapor de sodio de alta presión de 200 W de potencia y un
flujo de luminoso de 30000 lm. Las luminarias se instalarán a una altura de 10 m en
disposición tresbolillo y la distancia de la vertical del centro óptico de la luminaria al borde
de la acera es de 1 m. Hallar la distancia entre luminarias. Se considera que el factor de
mantenimiento de la instalación es de 0.7 y se suministran las curvas del factor de
utilización de la luminaria.

SOLUCION

DATOS:A = 6m (Anchura)

Em = 30Lx (Iluminación media)

Ql = 30000 lm (Flujo luminoso)

H = 10 m ( altura tresbolillo)

1m (Borde de la acera)

0,7 Fm (Factor de mantenimiento

Factor de utilización de la vía

A1 = 7/ 10 = 0,7 n1 = 0,27

n = n1 + n2

A2 = 1 /10 = 0,1 n2 = 0,15 n = 0,27 + 0,15 n = 0,42

A ) Calcular la distancia entre Luminarias

d= n x Fm x Ql d= 0,42 x 0,7 x 30000 = d = 49m

A x Em 6 x 30

b) calcular la iluminancia media

Em = n x Fm x Ql Em = 0,42 x 07 x 30000 = Em = 30 m

Axd 6 x 49
