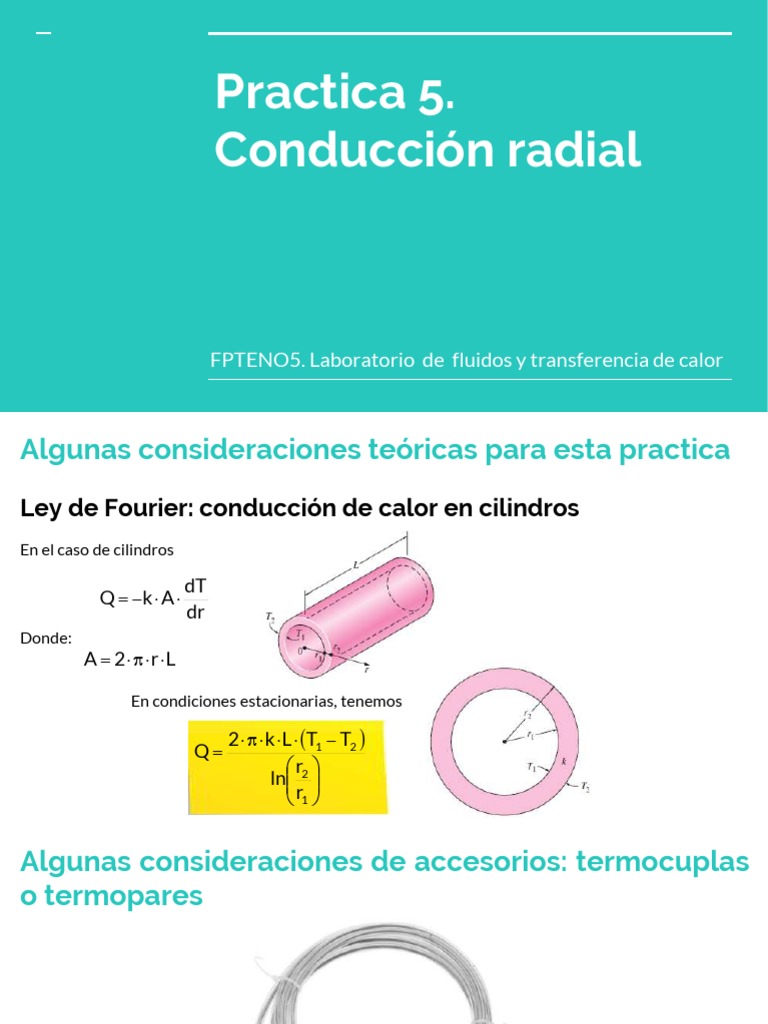

Practica 5.

Conducción radial

FPTENO5. Laboratorio de fluidos y transferencia de calor


Algunas consideraciones teóricas para esta practica

Ley de Fourier: conducción de calor en cilindros


En el caso de cilindros

dT
Q = −k  A 
dr
Donde:
A = 2    r L

En condiciones estacionarias, tenemos

2    k L  (T1 − T2 )
Q=
r 
ln 2 
 r1 
Algunas consideraciones de accesorios: termocuplas
o termopares

Flujo laminar
• Velocidades bajas.
• Viscosidad alta
• Re<2000
Practica de Conducción radial
Descripción del equipo: Unidad de servicio
Descripción del equipo: equipo de conducción radial
Practica presencial: conducción de calor en estado no estacionario

1 Encender la unidad de servicio.

2 Abrir la llave de agua y ajustar el caudal a 1,5 L/min

3 En la unidad de servicio, fijar el voltaje en 12. Registrar las temperaturas T1, T2, T3, T4, T5 y T6, así como, V, I y Fw (caudal), hasta
que las temperaturas se estabilicen
Practica presencial: conducción de calor en estado estacionario
1 En la unidad de servicio, fijar el voltaje en 12. Registrar las temperaturas T1, T2, T3, T4, T5 y T6, luego que estén estables, así como,
V, I y Fw (caudal)

2 Colocar el voltaje, en la unidad de servicio, en 17 voltios y repetir el paso 1

3 Colocar el voltaje, en la unidad de servicio, en 21 voltios y repetir el paso 1


Ecuación a emplear para los cálculos en estado estacionario, para el calculo de k

2    k L  (T1 − T6 )
Q=
r 
ln 6 
 r1 
Practica
virtual
