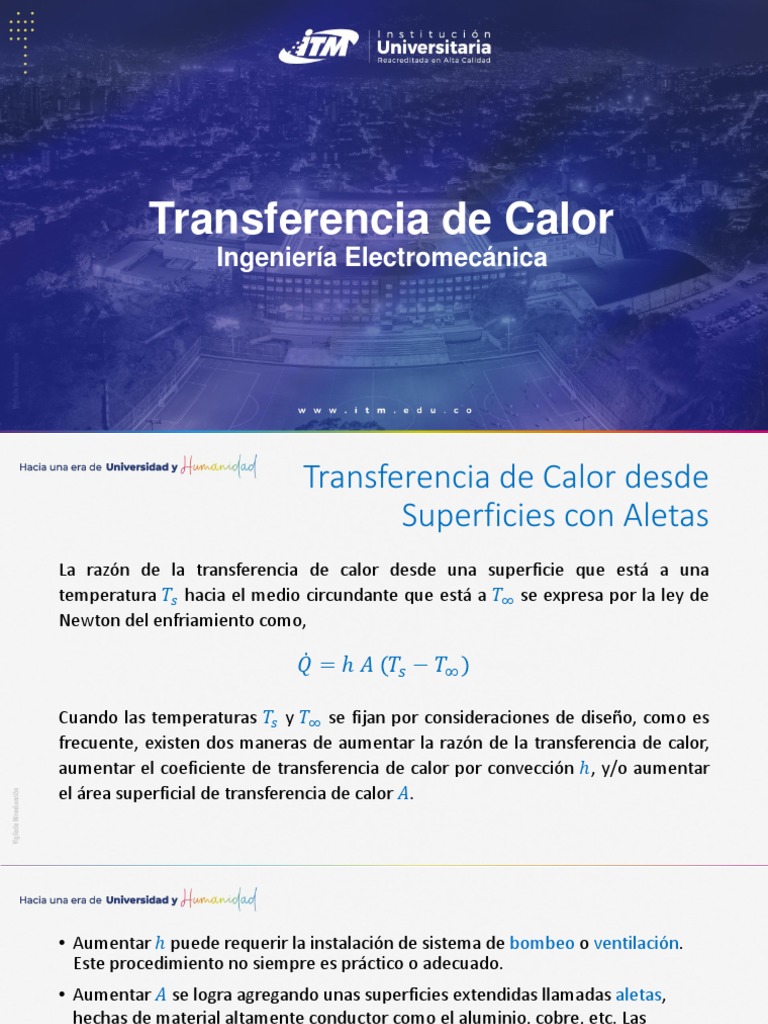

Transferencia de Calor

Ingeniería Electromecánica
 Transferencia de Calor desde
Superficies con Aletas
La razón de la transferencia de calor desde una superficie que está a una
temperatura 𝑇𝑠 hacia el medio circundante que está a 𝑇∞ se expresa por la ley de
Newton del enfriamiento como,

𝑄ሶ = ℎ 𝐴 𝑇𝑠 − 𝑇∞

Cuando las temperaturas 𝑇𝑠 y 𝑇∞ se fijan por consideraciones de diseño, como es

frecuente, existen dos maneras de aumentar la razón de la transferencia de calor,
aumentar el coeficiente de transferencia de calor por convección ℎ, y/o aumentar
el área superficial de transferencia de calor 𝐴.
• Aumentar ℎ puede requerir la instalación de sistema de bombeo o ventilación.
Este procedimiento no siempre es práctico o adecuado.
• Aumentar 𝐴 se logra agregando unas superficies extendidas llamadas aletas,
hechas de material altamente conductor como el aluminio, cobre, etc. Las
superficies con aletas se fabrican al extruir, soldar o envolver una delgada lámina
metálica sobre una superficie.
• En el análisis de las aletas, se considera operación estacionaria sin generación de
calor en la aleta, conductividad térmica 𝑘 constante. Además, por conveniencia
en el análisis, se supone coeficiente de transferencia de calor por convección ℎ
constante y uniforme sobre toda la superficie de la aleta.
• En general el coeficiente ℎ varía a lo largo de la aleta y su valor en un punto
depende fuertemente del movimiento del fluido en ese punto. El valor de ℎ suele
ser mucho más bajo en la base de la aleta que en la punta de la misma, cerca de
la base el fluido está rodeado por superficies sólidas que obstaculizan su
movimiento, en tanto que el fluido cercano a la punta de la aleta tiene poco
contacto con una superficie sólida y como consecuencia encuentra poca
resistencia al flujo.
Ecuación de Conducción de Calor en Aletas
En condiciones estacionarias, el balance de energía
sobre este elemento de volumen se expresa como,

𝑄ሶ 𝑐𝑜𝑛𝑑, 𝑥 = 𝑄ሶ 𝑐𝑜𝑛𝑑, 𝑥+∆𝑥 + 𝑄ሶ 𝑐𝑜𝑛𝑣

donde, 𝑄ሶ 𝑐𝑜𝑛𝑣 = ℎ 𝑝 ∆𝑥 𝑇 − 𝑇∞

Así, 𝑄ሶ 𝑐𝑜𝑛𝑑, 𝑥 = 𝑄ሶ 𝑐𝑜𝑛𝑑, 𝑥+∆𝑥 + ℎ 𝑝 ∆𝑥 𝑇 − 𝑇∞

Reordenando, dividiendo entre Δ𝑥, y tomando el límite cuando Δ𝑥 → 0,

𝑄ሶ 𝑐𝑜𝑛𝑑, 𝑥+∆𝑥 − 𝑄ሶ 𝑐𝑜𝑛𝑑, 𝑥 ℎ 𝑝 ∆𝑥 𝑇 − 𝑇∞

lim + lim =0
Δ𝑥→0 Δ𝑥 Δ𝑥→0 ∆𝑥

𝑑 𝑄ሶ 𝑐𝑜𝑛𝑑
Se tiene, + ℎ 𝑝 𝑇 − 𝑇∞ = 0
𝑑𝑥

𝑑𝑇
De la ley de Fourier de la conducción del calor, 𝑄ሶ 𝑐𝑜𝑛𝑑 = −𝑘𝐴𝑐
𝑑𝑥
donde 𝐴𝑐 es el área de la sección transversal de la aleta en la ubicación 𝑥.
De esta forma se llega a:
𝑑 𝑑𝑇
𝑘𝐴𝑐 − ℎ 𝑝 𝑇 − 𝑇∞ = 0
𝑑𝑥 𝑑𝑥
En general, el área de la sección transversal 𝐴𝑐 y el perímetro 𝑝 de una aleta varían
con 𝑥, lo que hace que la ecuación diferencial sea difícil de resolver.
En el caso especial de una sección transversal constante con conductividad térmica
constante,
𝑑2 𝑇
𝑘𝐴𝑐 2 − ℎ𝑝 𝑇 − 𝑇∞ = 0
𝑑𝑥

𝑑2 𝑇 ℎ𝑝
Dividiendo entre 𝑘𝐴𝑐 : − 𝑇 − 𝑇∞ = 0
𝑑𝑥 2 𝑘𝐴𝑐

𝑑𝜃 𝑑𝑇 𝑑2 𝜃 𝑑2 𝑇
A través de la sustitución 𝜃 = 𝑇 − 𝑇∞ , donde = , = , y 𝜃𝑏 = 𝑇𝑏 −
𝑑𝑥 𝑑𝑥 𝑑𝑥 2 𝑑𝑥 2
𝑇∞ en la base de la aleta, se tiene:
𝑑2 𝜃 ℎ𝑝
− 𝜃 =0
𝑑𝑥 2 𝑘𝐴𝑐
 2 ℎ𝑝 𝑑2 𝜃
Haciendo 𝑚 = → − 𝑚2 𝜃 = 0
𝑘𝐴𝑐 𝑑𝑥 2

La solución general está dada por: 𝜃 𝑥 = 𝑐1 𝑒 𝑚𝑥 + 𝑐2 𝑒 −𝑚𝑥

• Donde 𝑐1 y 𝑐2 son constantes arbitrarias cuyos valores se deben determinar a

partir de las condiciones de frontera en la base y en la punta de la aleta.

Es normal que la temperatura de la placa a la cual se sujetan las aletas se conozca

con anterioridad. Por lo tanto, en la base de la aleta se tiene una condición de
frontera de temperatura específica, expresada por: 𝜃 0 = 𝜃𝑏 = 𝑇𝑏 − 𝑇∞
En la punta de la aleta se tienen varias
posibilidades: temperatura específica,
pérdida de calor despreciable (idealizada
como una punta aislada), convección,
convección y radiación combinadas.
 Aletas con temperatura específica en la punta
1. Aleta Infinitamente Larga (𝑇𝑝𝑢𝑛𝑡𝑎 𝑑𝑒 𝑙𝑎 𝑎𝑙𝑒𝑡𝑎 = 𝑇∞ ):
Con las consideraciones previas, para una aleta suficientemente larga, la
temperatura en la punta tenderá a la del medio, 𝑇∞ , y por consiguiente 𝜃(𝐿)
tenderá a cero. Esto es,
𝜃(𝐿) = 𝑇(𝐿) − 𝑇∞ = 0 cuando 𝐿 → ∞

Entonces la solución de la ecuación diferencial es: 𝜃 𝑥 = 𝜃𝑏 𝑒 −𝑚𝑥

Con 𝜃 = 𝑇 − 𝑇∞ volvemos a la variable original 𝑇,

ℎ𝑝
− 𝑥
𝑘𝐴𝑐
𝑇 𝑥 − 𝑇∞ = 𝑇𝑏 − 𝑇∞ 𝑒
 ℎ𝑝
− 𝑘𝐴 𝑥
𝑇 𝑥 = 𝑇∞ + 𝑇𝑏 − 𝑇∞ 𝑒 𝑐

𝑇 𝑥 − 𝑇∞ ℎ𝑝 1/2
−𝑥 𝑘𝐴𝑐
=𝑒
𝑇𝑏 − 𝑇∞

La razón de la transferencia de calor estacionaria

en toda la aleta se halla teniendo en cuenta que
𝑄ሶ 𝑏 = 𝑄ሶ 𝑎𝑙𝑒𝑡𝑎

𝑑𝑇
Esto es, 𝑄ሶ 𝑏 = −𝑘𝐴𝑐 ቚ = 𝑄ሶ 𝑎𝑙𝑒𝑡𝑎
𝑑𝑥 𝑥=0
 𝑑𝑇 ℎ𝑝 ℎ𝑝
− 𝑘𝐴𝑐 𝑥
= 𝑇𝑏 − 𝑇∞ 𝑒 ∙ −
𝑑𝑥 𝑘𝐴𝑐

𝑑𝑇 ℎ𝑝
ቤ = 𝑇𝑏 − 𝑇∞ −
𝑑𝑥 𝑥=0 𝑘𝐴𝑐

ℎ𝑝
𝑄ሶ 𝑏 = −𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞ − = 𝑄ሶ 𝑎𝑙𝑒𝑡𝑎
𝑘𝐴𝑐

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = ℎ 𝑝 𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞ = 𝑄ሶ 𝑏
2. Temperatura Específica (𝑇𝐿 = 𝑇𝑝𝑢𝑛𝑡𝑎 𝑑𝑒 𝑙𝑎 𝑎𝑙𝑒𝑡𝑎 ): 𝜃(𝐿) = 𝑇𝐿 − 𝑇∞

𝑒 𝑥 −𝑒 −𝑥
Recordando las definiciones de las funciones hiperbólicas, senh 𝑥 = y
2
𝑒 𝑥 +𝑒 −𝑥
cosh 𝑥 = , y mediante algunos procesos algebraicos se llega a:
2

𝑇𝐿 − 𝑇∞
𝑇 𝑥 − 𝑇∞ senh 𝑚𝑥 + senh 𝑚 𝐿 − 𝑥
𝑇𝑏 − 𝑇∞
=
𝑇𝑏 − 𝑇∞ senh 𝑚𝐿

𝑇𝐿 − 𝑇∞
Cosh 𝑚𝐿 −
𝑇𝑏 − 𝑇∞
𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞
senh 𝑚𝐿
 Aletas con punta aislada (𝑄ሶ 𝑝𝑢𝑛𝑡𝑎 𝑑𝑒 𝑙𝑎 𝑎𝑙𝑒𝑡𝑎 = 0)
𝑑𝑇
Esta condición de frontera se expresa por: ቚ =0
𝑑𝑥 𝑥=𝐿
La condición en la base de la aleta se sigue expresando por: 𝜃 0 = 𝜃𝑏 = 𝑇𝑏 − 𝑇∞
Nuevamente recordando las definiciones de las funciones hiperbólicas, y mediante
algunos procesos algebraicos se llega a:

𝑇 𝑥 − 𝑇∞ cosh 𝑚 𝐿 − 𝑥
=
𝑇𝑏 − 𝑇∞ cosh 𝑚𝐿

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞ tanh 𝑚𝐿

 Convección (o convección y radiación combinadas)
desde la punta de la Aleta
La condición de frontera en la punta de la aleta se expresa por:
𝑑𝑇
−𝑘 ቚ = ℎ 𝑇 𝐿 − 𝑇∞
𝑑𝑥 𝑥=𝐿
La condición en la base de la aleta se sigue expresando por: 𝜃 0 = 𝜃𝑏 = 𝑇𝑏 − 𝑇∞

ℎ
𝑇 𝑥 − 𝑇∞ cosh 𝑚 𝐿 − 𝑥 + senh 𝑚 𝐿 − 𝑥
𝑚𝑘
=
𝑇𝑏 − 𝑇∞ ℎ
cosh 𝑚𝐿 + senh 𝑚𝐿
𝑚𝑘

ℎ
senh 𝑚𝐿 + cosh 𝑚𝐿
𝑚𝑘
𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞
ℎ
cosh 𝑚𝐿 + senh 𝑚𝐿
𝑚𝑘
Otra manera de abordar esta condición, que lleva a
resultados aproximados aceptables, es analizar la
aleta como con punta adiabática y tomar una longitud
corregida.
𝐴𝑐
𝐿𝑐 = 𝐿 +
𝑝

Para aleta rectangular y cilíndrica se tiene:

𝑡
𝐿𝑐, 𝑟𝑒𝑐𝑡𝑎𝑛𝑔𝑢𝑙𝑎𝑟 = 𝐿 +
2
𝐷
𝐿𝑐,𝑐𝑖𝑙𝑖𝑛𝑑𝑟𝑖𝑐𝑎 = 𝐿 +
4
donde 𝑡 es el espesor de las aletas rectangulares y 𝐷
es el diámetro de las aletas cilíndricas.
Ejemplo
 Eficiencia en Aletas
En el caso límite de resistencia térmica cero o conductividad térmica infinita, la
temperatura de la aleta es uniforme al valor base 𝑇𝑏 . En este caso, la transferencia
de calor desde la aleta será máxima y se puede expresar como:

𝑄ሶ 𝑚á𝑥𝑖𝑚𝑜 𝑎𝑙𝑒𝑡𝑎 = ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞

Donde 𝐴𝑎𝑙𝑒𝑡𝑎 es el área superficial de la aleta.

En realidad, la temperatura de la aleta cae a lo largo de ella y la transferencia de

calor es menor debido a la diferencia decreciente en la temperatura, 𝑇 𝑥 − 𝑇∞ .
Para considerar el efecto de esta disminución en la temperatura sobre la
transferencia de calor, se define la eficiencia de la aleta.

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 𝑟𝑎𝑧ó𝑛 𝑟𝑒𝑎𝑙 𝑑𝑒 𝑇𝐶 𝑑𝑒𝑠𝑑𝑒 𝑙𝑎 𝑎𝑙𝑒𝑡𝑎

𝜂𝑎𝑙𝑒𝑡𝑎 = =
𝑄ሶ 𝑚á𝑥𝑖𝑚𝑜 𝑎𝑙𝑒𝑡𝑎 𝑟𝑎𝑧ó𝑛 𝑖𝑑𝑒𝑎𝑙 𝑑𝑒 𝑇𝐶 𝑑𝑒𝑠𝑑𝑒 𝑙𝑎 𝑎𝑙𝑒𝑡𝑎 𝑠𝑖 𝑡𝑜𝑑𝑎 𝑒𝑠𝑡𝑢𝑣𝑖𝑒𝑟𝑎 𝑇𝑏

El calor real disipado por la aleta puede ser dado por:

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = 𝜂𝑎𝑙𝑒𝑡𝑎 𝑄ሶ 𝑚á𝑥𝑖𝑚𝑜 𝑎𝑙𝑒𝑡𝑎 = 𝜂𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞

Cuando la sección transversal es constante en aletas muy largas la eficiencia de la
aleta se puede expresar como:

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞ 1 𝑘𝐴𝑐 1

𝜂𝑎𝑙𝑒𝑡𝑎 = = = =
𝑄ሶ 𝑚á𝑥𝑖𝑚𝑜 𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞ 𝐿 ℎ 𝑝 𝑚𝐿

𝐴𝑎𝑙𝑒𝑡𝑎 = 𝑝 𝐿
Cuando la sección transversal es constante en aletas con puntas aisladas, la
eficiencia de la aleta se puede expresar como:

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞ tanh 𝑚𝐿 tanh 𝑚𝐿

𝜂𝑎𝑙𝑒𝑡𝑎 = = =
𝑄ሶ 𝑚á𝑥𝑖𝑚𝑜 𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞ 𝑚𝐿
La ecuación de 𝜂𝑎𝑙𝑒𝑡𝑎 para aleta adiabática también puede usarse para
aleta con condición convectiva en la punta reemplazando la longitud
𝐿 de la aleta por la longitud corregida 𝐿𝑐 .

En la siguiente tabla se presentan algunas relaciones para la eficiencia

de aletas de diferentes secciones transversales.
Tabla con eficiencia en Aletas

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = 𝜂𝑎𝑙𝑒𝑡𝑎 𝑄ሶ 𝑚á𝑥𝑖𝑚𝑜 𝑎𝑙𝑒𝑡𝑎

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = 𝜂𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = 𝜂𝑎𝑙𝑒𝑡𝑎 𝑄ሶ 𝑚á𝑥𝑖𝑚𝑜 𝑎𝑙𝑒𝑡𝑎

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 = 𝜂𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞

 Efectividad (𝜀) de las Aletas
Una consideración importante en el diseño de las superficies con aletas es la
selección de la longitud 𝐿 de la aleta. En general entre más larga es la aleta, mayor
es el área de transferencia de calor y como consecuencia más alta es la razón de la
transferencia desde ella. Pero también entre más grande es la aleta, mayor es el
precio, la cantidad de material y la fricción del fluido.

Aumentar la longitud de una aleta justifica si los beneficios adicionales compensan

el costo adicional. Las longitudes de aletas que causan la caída de eficiencia por
debajo del 60%, ηaleta < 0.6 , suelen no poder justificarse económicamente y
deben evitarse. La eficiencia de la mayor parte de las aletas usadas en la práctica
está por encima de 90% ηaleta > 0.9 .
El desempeño de las aletas se juzga sobre la
base del mejoramiento en la transferencia de
calor comparado con el caso en el que no se
usan aletas.
El desempeño de las aletas se expresa en
términos de la efectividad de la aleta, 𝜀, se
define como:

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 𝑄ሶ 𝑎𝑙𝑒𝑡𝑎
𝜀𝑎𝑙𝑒𝑡𝑎 = =
𝑄ሶ 𝑠𝑖𝑛 𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑏 𝑇𝑏 − 𝑇∞
El valor de la efectividad puede tomar uno de los siguientes valores:

• 𝜀𝑎𝑙𝑒𝑡𝑎 = 1 indica que la adición de aletas a la superficie no afecta la

transferencia de calor.

• 𝜀𝑎𝑙𝑒𝑡𝑎 < 1 indica que, en realidad, la aleta actúa como aislante, retardando la
transferencia de calor desde la superficie. Se puede tener esta situación cuando
se usan aletas hechas de materiales con baja conductividad térmica.

• 𝜀𝑎𝑙𝑒𝑡𝑎 > 1 indica que la aleta mejora la transferencia de calor desde la

superficie, como debe ser. Sin embargo, no se puede justificar el uso de aletas a
menos que εaleta sea suficientemente mayor que 1.
Las superficies con aletas se diseñan sobre la base de maximizar la efectividad para
un costo específico o minimizar el costo para una efectividad deseada.

La eficiencia de la aleta y la efectividad se relacionan a través de:

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 𝜂𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞ 𝐴𝑎𝑙𝑒𝑡𝑎

𝜀𝑎𝑙𝑒𝑡𝑎 = = = = 𝜂𝑎𝑙𝑒𝑡𝑎
𝑄ሶ 𝑠𝑖𝑛 𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑏 𝑇𝑏 − 𝑇∞ ℎ 𝐴𝑏 𝑇𝑏 − 𝑇∞ 𝐴𝑏

Se puede determinar con facilidad la efectividad de la aleta cuando se conoce su

eficiencia, o viceversa.
En una aleta infinitamente larga de sección transversal uniforme en condiciones
estacionarias la efectividad es:

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞ 𝑘𝑝
𝜀𝑎𝑙𝑒𝑡𝑎 = = =
𝑄ሶ 𝑠𝑖𝑛 𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑏 𝑇𝑏 − 𝑇∞ ℎ𝐴𝑐

Dado que 𝐴𝑏 = 𝐴𝑐 se pueden tener varias consideraciones en base a la efectividad

en el diseño y la selección de las aletas:
• La conductividad térmica 𝑘 del material de la aleta debe ser tan alta como sea
posible.
• La razón entre el perímetro y el área de la sección transversal de la aleta, 𝑝/𝐴𝑐 ,
debe ser tan alta como sea posible. Este criterio lo satisfacen las aletas de placa
delgada y las de espiga esbeltas.
• El uso de aletas es más efectivo en aplicaciones que comprenden un bajo
coeficiente convectivo de transferencia de calor. El uso de las aletas se justifica
con más facilidad cuando el medio es un gas en lugar de un líquido y la
transferencia de calor es por convección natural en lugar de por convección
forzada.

La velocidad de la transferencia de calor para una superficie que contiene 𝑛 aletas

se puede expresar como:

𝑄ሶ 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎𝑠 = 𝑄ሶ 𝑙𝑖𝑏𝑟𝑒 𝑑𝑒 𝑎𝑙𝑒𝑡𝑎𝑠 + 𝑄ሶ 𝑎𝑙𝑒𝑡𝑎𝑠

𝑄ሶ 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎𝑠 = ℎ𝐴𝑙𝑖𝑏𝑟𝑒 𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞ + 𝜂𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞

𝑄ሶ 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎𝑠 = ℎ 𝑇𝑏 − 𝑇∞ 𝐴𝑙𝑖𝑏𝑟𝑒 𝑎𝑙𝑒𝑡𝑎 + 𝜂𝑎𝑙𝑒𝑡𝑎 𝐴𝑎𝑙𝑒𝑡𝑎

 𝑄ሶ 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎𝑠 = ℎ 𝐴𝑙𝑖𝑏𝑟𝑒 𝑎𝑙𝑒𝑡𝑎 + 𝜂𝑎𝑙𝑒𝑡𝑎 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞

La efectividad total para una superficie con aletas se

define como la razón entre la transferencia de calor total
desde la superficie con aletas y la transferencia de calor
desde la misma superficie si no hubiera aletas:
𝑄ሶ 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎
𝜀 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎 =
𝑄ሶ 𝑡𝑜𝑡𝑎𝑙 𝑠𝑖𝑛 𝑎𝑙𝑒𝑡𝑎

ℎ 𝐴𝑙𝑖𝑏𝑟𝑒 𝑎𝑙𝑒𝑡𝑎 + 𝜂𝑎𝑙𝑒𝑡𝑎 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞

𝜀 𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎 =
ℎ 𝐴𝑠𝑖𝑛 𝑎𝑙𝑒𝑡𝑎𝑠 𝑇𝑏 − 𝑇∞

𝐴𝑙𝑖𝑏𝑟𝑒 𝑑𝑒 𝑎𝑙𝑒𝑡𝑎𝑠 + 𝜂𝑎𝑙𝑒𝑡𝑎 𝐴𝑎𝑙𝑒𝑡𝑎

𝜀𝑡𝑜𝑡𝑎𝑙 𝑐𝑜𝑛 𝑎𝑙𝑒𝑡𝑎 =
𝐴𝑠𝑖𝑛 𝑎𝑙𝑒𝑡𝑎𝑠
Longitud Apropiada de una Aleta
Con el fin de tener una idea de la longitud apropiada de
una aleta, se compara la transferencia de calor de una
de longitud finita con la transferencia de calor de una
infinitamente larga, en las mismas condiciones.

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞ tanh 𝑚𝐿

=
𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 𝑖𝑛𝑓𝑖𝑛𝑖𝑡𝑎 ℎ𝑝𝑘𝐴𝑐 𝑇𝑏 − 𝑇∞

𝑄ሶ 𝑎𝑙𝑒𝑡𝑎
= tanh 𝑚𝐿
𝑄ሶ 𝑎𝑙𝑒𝑡𝑎 𝑖𝑛𝑓𝑖𝑛𝑖𝑡𝑎
 5
Puede considerarse que una aleta es infinitamente larga si 𝐿 = , una longitud de aleta que
𝑚
corresponde 𝑚𝐿 = 1 transferirá 76.2% del calor que puede transferir una aleta infinitamente larga.
Una aproximación usada en el análisis de las aletas es suponer que la temperatura
de la aleta varía sólo en una dirección (a lo largo de su longitud) y que la variación
de la temperatura a lo largo de las otras direcciones es despreciable. Este es el caso
para las aletas hechas con hojas metálicas delgadas, como las del radiador de un
automóvil, pero no para aquellas hechas con materiales gruesos. Los estudios han
demostrado que el error que se comete en el análisis unidimensional es
despreciable (menos de 1%) cuando,
ℎ𝛿
< 0.2
𝑘

Donde δ es el espesor característico de la aleta, el cual se toma como el espesor 𝑡

de la placa para las aletas rectangulares, y el diámetro 𝐷 para las cilíndricas.
Ejemplo
 Aletas para equipos electrónicos
En el enfriamiento de equipo electrónico se usan superficies con aletas
especialmente diseñadas, llamadas sumideros de calor.
El rendimiento con respecto a la transferencia de calor de estos sumideros suele
expresarse en términos de sus resistencias térmicas 𝑅, en °C/W, y se definen
como:
𝑇𝑏 − 𝑇∞
ሶ
𝑄𝑎𝑙𝑒𝑡𝑎 = = 𝜂𝑎𝑙𝑒𝑡𝑎 ℎ 𝐴𝑎𝑙𝑒𝑡𝑎 𝑇𝑏 − 𝑇∞
𝑅

Un valor pequeño de resistencia térmica indica una caída pequeña de la

temperatura a través del sumidero de calor y una alta eficiencia de la aleta.
Ejemplo
 Transferencia de calor en
configuraciones especiales
Hasta el momento hemos realizado análisis de sistemas donde la transferencia de calor la
hemos podido considerar estacionaria y unidimensional, para abordar algunos sistemas
bidimensionales o tridimensionales estacionarios, donde se puede considerar que hay dos
superficies que se mantienen a temperaturas constantes 𝑇1 y 𝑇2 , nos apoyaremos en la
relación:

𝑄ሶ = 𝑆 𝑘 𝑇1 − 𝑇2

Donde 𝑆 es el factor de forma en la conducción, y se hallará a través de información

experimental en tablas. 𝑘 es la conductividad térmica del medio entre las superficies.
El factor de forma en la conducción sólo depende de la configuración geométrica del
sistema y tiene dimensión de longitud.
• El factor de forma S sólo es aplicable cuando la transferencia de calor entre las
dos superficies es por conducción.

• Comparando la ecuación de conducción de calor aplicando el criterio de

resistencia térmica con la del factor de forma, se concluye que el factor de forma
en la conducción, S, está relacionado con la resistencia térmica R por:

1 1
𝑅 = ó S=
𝑘𝑆 𝑘𝑅
Ejemplo
