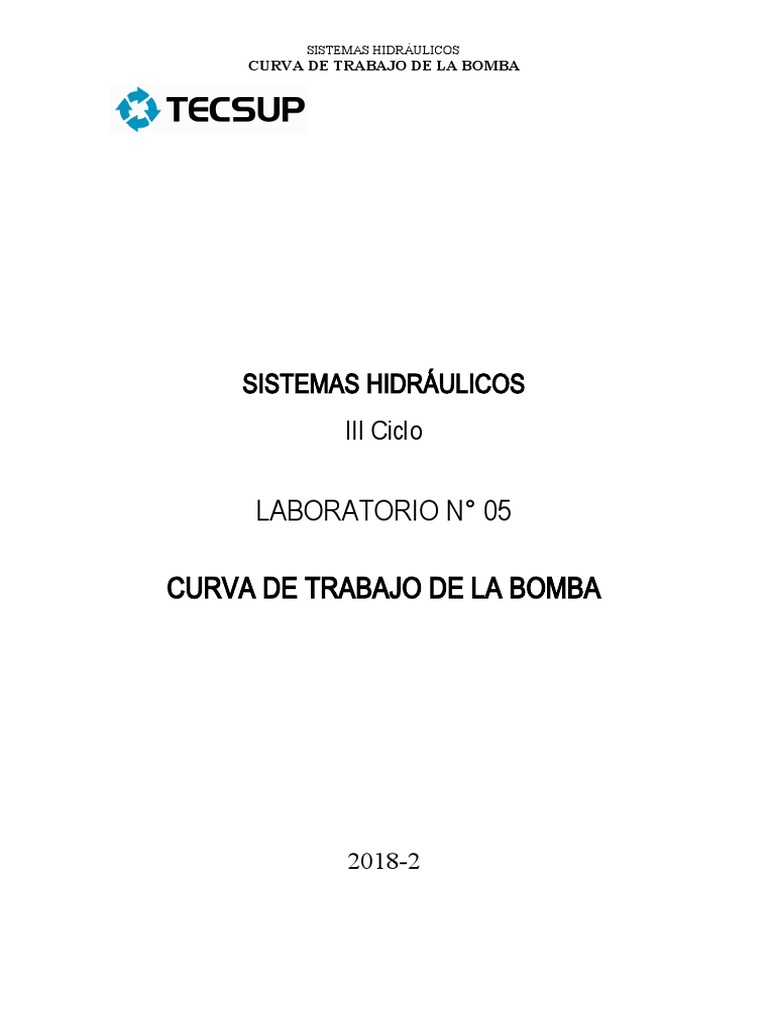

SISTEMAS HIDRÁULICOS

CURVA DE TRABAJO DE LA BOMBA

SISTEMAS HIDRÁULICOS
III Ciclo

LABORATORIO N° 05

CURVA DE TRABAJO DE LA BOMBA

2018-2
 SISTEMAS HIDRÁULICOS
CURVA DE TRABAJO DE LA BOMBA

Curva De Trabajo De La Bomba

3.1. Objetivos:
a. Interpretación y montaje del circuito hidráulico.
b. Determinar la curva característica de la bomba de caudal constante.
c. Determinar la presión máxima (P max) que soporta su bomba

3.2. Introducción Teórica

DEFINICIÓN
La bomba hidráulica, se encarga de trasformar la energía mecánica
proveniente del equipo de accionamiento (motor eléctrico o de
combustión interna o simplemente accionamiento manual) en energía de
fluido (presión y caudal).
Realmente la bomba impulsa al fluido, esto es: “La bomba da caudal”
La presión se forma como consecuencia de la resistencia que encuentra
el fluido.

CURVA CARACTERÍSTICA DE LA BOMBA

La curva característica de una bomba es la representación del caudal
que envía la bomba en función de la presión. La curva característica de
una bomba de caudal constante presenta una pequeña caída de caudal
en función del aumento de la presión. Esta caída de caudal es normal si
se encuentra entre el 7 y 13 % del caudal nominal y se debe a fugas
internas necesarias para la lubricación de la bomba.

Fig. 1
 SISTEMAS HIDRÁULICOS
CURVA DE TRABAJO DE LA BOMBA

3.3. Seguridad
- Apriete cuidadosamente todos los racores, especialmente de los
manómetros, para no dañar las roscas.
- Conecte el grupo de accionamiento únicamente si lo indica el
profesor.
- Cuide de estar firmemente parado y no derrame aceite.
- No trabaje con las manos manchadas de aceite.
- Efectúe la localización de averías.
- Realizar el armado y desarmado de los circuitos únicamente cuando
el sistema este sin presión.

3.4. Prueba en vacío

3.4.1. Preparación.
Ensamblar el sistema hidráulico propuesto.
Regular la presión de la válvula limitadora de presión a 40 Bar.

3.4.2. Equipos y Materiales

- 1 Estación hidráulica.
- 1 Manómetro M1
- 1 Válvula limitadora de presión con mando directo (válvula de
carga)
- Mangueras con conector rápido
- Distribuidor P
- Distribuidor T

3.4.3. Procedimiento

- Montar conforme al esquema (Fig. 2)

- Revisar las conexiones
- llenar cierto volumen en un determinado tiempo.
- Desmontaje del circuito
- Evaluación del ejercicio
 SISTEMAS HIDRÁULICOS
CURVA DE TRABAJO DE LA BOMBA

Fig.2

Volumen (l.)
Tiempo (min.)

Q= l/min

Q= GPM

3.5. Prueba con carga

3.5.1. Preparación.
Ensamblar el sistema hidráulico propuesto.
Regular la presión de la válvula limitadora de presión a 50 Bar.

3.5.2. Equipos y Materiales

- 1 Estación hidráulica.
- 1 Manómetro M1
- 1 Caudalímetro Q1
- 1 Válvula limitadora de presión con mando directo (válvula de
carga)
- Mangueras con conector rápido
- Distribuidor P
- Distribuidor T

3.5.3. Procedimiento
- Montar conforme al esquema (Fig. 3)
- Revisar las conexiones
- Cerrar la válvula de carga y tomar datos, cuando el caudal
disminuya en un 10% se debe detener la prueba,
determinar Pmax.
- Graficar Q vs P. Interpretar el gráfico.
- Desmontaje del circuito.
 SISTEMAS HIDRÁULICOS
CURVA DE TRABAJO DE LA BOMBA

Fig. 3

Caudal Q1 (l/min.) 0.9Q

1

____
_
Presión M1 (bar.) Pmax

____
_
 SISTEMAS HIDRÁULICOS
CURVA DE TRABAJO DE LA BOMBA

3.6. Conclusiones
3.6.1. La presión máxima que soporta la bomba es
de:____________Bar.
3.6.2. El caudal que entrega la bomba en vacío es
de:____________(l/min).
3.6.3. El caudal que entrega la bomba a 20 Bar es
de:____________(l/min).
3.6.4. La eficiencia volumétrica de bomba es de:__________
3.6.5. Si la bomba analizada debe de entregar 4,5 l/min a 50 bar de
acuerdo al fabricante. Este se encuentra en buen o mal
estado:__________
3.7. Cuestionario
3.7.1. ¿Cómo afecta la presión, al caudal que entrega la bomba?
 SISTEMAS HIDRÁULICOS
CURVA DE TRABAJO DE LA BOMBA

3.7.2. ¿Cómo podemos determinar que una bomba se encuentra en

mal estado?

3.7.3. Representar el diagrama P vs. Q una bomba de engranajes

que envía 40 GPM en vació y que soporta 3000PSI

3.7.4. El fabricante Rexroth indica que su bomba entrega 40 GPM y

su Pmáx. de trabajo es 200 bar y en las pruebas obtenemos
que la bomba nos entrega 36 GPM a 200 bar. ¿La bomba se
encuentra en buen estado?, ¿Por qué?
