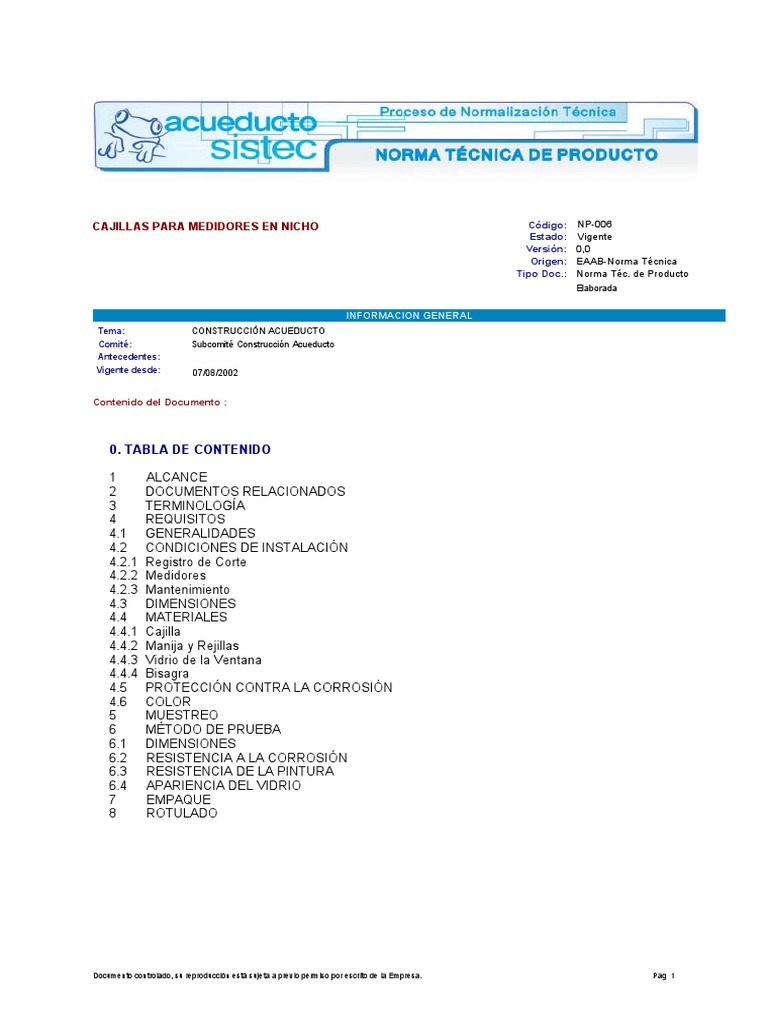

CAJILLAS PARA MEDIDORES EN NICHO Código: NP-006
Estado: Vigente
Versión: 0,0
Origen: EAAB-Norma Técnica
Tipo Doc.: Norma Téc. de Producto
Elaborada
INFORMACION GENERAL
Tema: CONSTRUCCIÓN ACUEDUCTO
Comité: Subcomité Construcción Acueducto
Antecedentes:
Vigente desde: 07/08/2002
Contenido del Documento :
0. TABLA DE CONTENIDO
1 ALCANCE
2 DOCUMENTOS RELACIONADOS
3 TERMINOLOGÍA
4 REQUISITOS
4.1 GENERALIDADES
4.2 CONDICIONES DE INSTALACIÓN
4.2.1 Registro de Corte
4.2.2 Medidores
4.2.3 Mantenimiento
4.3 DIMENSIONES
4.4 MATERIALES
4.4.1 Cajilla
4.4.2 Manija y Rejillas
4.4.3 Vidrio de la Ventana
4.4.4 Bisagra
4.5 PROTECCIÓN CONTRA LA CORROSIÓN
4.6 COLOR
5 MUESTREO
6 MÉTODO DE PRUEBA
6.1 DIMENSIONES
6.2 RESISTENCIA A LA CORROSIÓN
6.3 RESISTENCIA DE LA PINTURA
6.4 APARIENCIA DEL VIDRIO
7 EMPAQUE
8 ROTULADO
Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 1
ANEXOS
Figura 1 Esquema típico para acometida de muro en φ 1/2" o φ 3/4"
Figura 2 Instalación de medidor de φ 1/2" φ 3/4" en muro
Figura 3 Cajilla unitaria de nicho
Figura 4 Cajilla de nicho para 2 medidores
Figura 5 Cajilla de nicho para 3 medidores
Figura 6 Cajilla de nicho para 4 medidores
1. ALCANCE
Esta norma establece los requisitos de las cajillas para medidores en nicho o muro que utiliza la
E.A.A.B.-E.S.P.
2. DOCUMENTOS RELACIONADOS
AMERICAN WATER WORKS ASSOCIATION. Protective Epoxy Interior Coatings For Valves And
Hydrants. Denver: AWWA, 1990. (AWWA C550)
INSTITUTO COLOMBIANO DE NORMAS TÉCNICAS Y CERTIFICACIÓN. Siderurgia. Requisitos
generales para láminas de acero al carbono y de alta resistencia baja aleación laminadas en
caliente y en frío. Bogotá: ICONTEC, 1998. (NTC 7)
--------. Siderurgia. Láminas y flejes de acero laminados en frío y en caliente de alta resistencia y
baja aleación, con resistencia mejorada a la corrosión. Bogotá: ICONTEC, 1995. (NTC 4009)
--------. Procedimiento para el ensayo de la cámara salina. Bogotá: ICONTEC, 1996. (NTC 1156)
--------. Método de ensayo para medir la adhesión de un recubrimiento mediante el ensayo de
cinta. Bogotá: ICONTEC, 1991. (NTC 811)
3. TERMINOLOGÍA
3.1 CAJILLAS PARA MEDIDORES EN NICHO (O EN MURO)
Las cajillas para medidores en nicho, son aquellas que están diseñadas para ser instaladas en un
muro levantado para tal fin, en el predio al que le va a ser instalada una acometida.
3.2 LÁMINA COLD ROLLED
Lamina cuya terminación final es conseguida mediante un trabajo en frío con rodillos, el cual
consigue una gran calidad de acabado superficial y unas propiedades mecánicas específicas.
3.3 MEDIDOR
Aparato destinado a medir y registrar continuamente el volumen de agua que pasa a través de él.
Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 2
3.4 MEDIDOR DE VELOCIDAD
Instrumento instalado dentro de un conducto cerrado, el cual utiliza la energía de velocidad del
agua para su movimiento. Su funcionamiento se basa en el principio de inferencialidad aplicado a
una hélice o turbina de desarrollo longitudinal conocido.
Así cada giro de la hélice corresponde a una longitud determinada que multiplicada por un área de
paso calibrada da como resultado un volumen de agua por giro de la hélice. El mecanismo
indicador cuenta las vueltas de la hélice, totalizando e indicando así el volumen de agua que pasa
a través del medidor. Según el diseño, el medidor de velocidad puede ser de chorro único o de
chorro múltiple con base en el número de chorros de agua que ataquen simultánea y
tangencialmente la hélice o turbina.
3.5 MEDIDOR VOLUMÉTRICO
Instrumento instalado dentro de un conducto cerrado, compuesto por una cámara calibrada de
volumen conocido y un órgano móvil accionado por el flujo de agua. La energía del agua permite
el desplazamiento de un volumen fijo de líquido en cada ciclo, mediante este desplazamiento, la
cámara se llena sucesivamente y luego se vacía. Con base en el conteo del número de ciclos,
rotaciones o nutaciones del órgano móvil, el mecanismo indicador totaliza e indica el volumen que
pasa a través del medidor.
3.6 REGISTRO DE BOLA
Elemento mecánico instalado para bloquear el paso de agua desde el medidor hasta el predio.
3.7 REGISTRO DE CORTE
Aparato mecánico, cuyo fin es el bloqueo del flujo de agua a través de una tubería de
alimentación, éste registro está ubicado antes del medidor de agua (aguas arriba del medidor) en
la red de abastecimiento de la misma. Aguas abajo del medidor se debe instalar un registro de
bola.
4. REQUISITOS
4.1 GENERALIDADES
Las partes y piezas de la cajilla para medidores en nicho o muro, deben fabricarse según las
normas NTC 4009 y NTC 7.
4.2 INSTALACIÓN
Aunque el alcance de esta norma no incluye la instalación de las cajillas, ni de los elementos que
conforman una acometida, es conveniente tener en cuenta los siguientes criterios
Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 3
4.2.1 Registro de Corte
El registro de corte será instalado en el andén en la zona pública o en el límite entre la zona
pública y la zona privada, entre el predio y la red de alimentación que pasa frente al mismo y
dentro de una cajilla adecuada para este fin.
El registro de corte no podrá ser instalado dentro de la cajilla para medidor en nicho, ni en ningún
otro lugar dentro del predio.
Deben tenerse en consideración la siguientes alternativas, en caso de presentarse:
- En caso que el registro de corte deba estar adyacente al medidor: puede estar dentro de la
cajilla, pero separado por una división metálica y con una puerta de acceso exclusivo al
personal de la EAAB-ESP.
- En caso que el registro de corte deba esta en la zona comunal de un edificio o cerca de la
entrada de un conjunto residencial: para poder suspender el servicio en un apartamento o
unidad residencial, sin tener que llegar hasta la puerta misma, debe considerarse una cajilla
para todos los registros de corte, con acceso exclusivo al personal de la EAAB-ESP.
4.2.2 Medidores
Las cajillas para medidores de nicho, son aptas para la instalación de medidores volumétricos y
de velocidad que cumplan con las restricciones dimensionales que presenta la cajilla, utilizando
preferiblemente diámetros de media y tres cuartos de pulgada (½” y ¾”).
En caso de que se necesite la instalación de un medidor de 1“, se puede instalar, sólo si el
medidor cumple con las restricciones dimensionales que presenta la cajilla.
4.2.3 Mantenimiento
La responsabilidad por el mantenimiento de la cajilla para medidor de nicho es enteramente del
usuario, y la EAAB no tiene ninguna responsabilidad sobre ella puesto que la E.A.A.B, E.S.P es
responsable de la acometida desde la red de distribución y hasta el registro de corte,
incluyéndolo.
4.3 DIMENSIONES
Las dimensiones para las cajillas para medidores en nicho, para 1, 2, 3 y 4 medidores se
encuentran especificadas en las figuras 3, 4, 5 y 6 respectivamente.
Las dimensiones indicadas en las figuras antes mencionadas, son aplicables sólo para medidores
de ½ pulgada y ¾ de pulgada. Para la instalación de medidores de 1 pulgada de diámetro, debe
solicitarse autorización previa a la División de Constructores y Urbanizadores.
4.4 MATERIALES
4.4.1 Cajilla
Todo el cuerpo de las cajillas, en todos los tamaños, debe ser de lámina de acero cold rolled,
calibre 18 (1,4 mm o 0,056 pulgadas), como mínimo.
Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 4
4.4.2 Manija y Rejillas
La manija de cada una de las cajillas, y las rejillas serán de varilla redonda de acero de 1/4
pulgada.
La cajilla debe tener una rejilla de refuerzo frente a la ventana de lectura, para impedir el fácil
acceso al medidor.
4.4.3 Vidrio de la Ventana
La ventana de lectura para cada una de las especificaciones de cajillas de nicho, debe ser de
vidrio común con las dimensiones especificadas en las Figuras 3, 4, 5 y 6.
4.4.4 Bisagra
El material de la bisagra debe ser de acero de baja aleación, con contenido de carbono del 0,10
%, y debe estar maquinada a partir de varilla.
4.5 PROTECCIÓN CONTRA LA CORROSIÓN
El recubrimiento de toda la cajilla, tanto exterior como interiormente, debe realizarse con pintura
epóxica poliamida - amina de alto contenido de sólidos, de suficiente resistencia y que no tenga
efectos perjudiciales para la salud humana.
El recubrimiento debe cumplir con los requisitos establecidos en la norma AWWA C550 o DIN
English 3476. El espesor mínimo de película debe ser de 0,127 mm (0,005" o 5 mils).
4.6 COLOR
El color de la pintura del recubrimiento de la cajilla, debe ser verde, aunque puede definirse otro
color, dependiendo de la ubicación que va a tener la cajilla; esto último aplicable a cajillas que
sean instaladas en edificios, previa solicitud y justificación del constructor, y aprobación por parte
de la EAAB-ESP.
5. MUESTREO
El proveedor debe remitir a la empresa el Certificado de Conformidad por lotes del producto o el
sello de producto, de acuerdo con los requisitos de esta norma, emitido por un organismo de
certificación reconocido por la Superintendencia de Industria y Comercio o por el organismo de
acreditación del país de origen afiliado al IAF (International Acreditation Forum), teniendo en
cuenta lo indicado en la norma NS-100 Criterios para la evaluación de la conformidad de los
productos que adquiere la EAAB
En el evento de que los resultados de las pruebas no sean satisfactorios, el lote debe rechazarse
por incumplimiento de los requerimientos técnicos mínimos.
Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 5
6. MÉTODO DE PRUEBA
6.1 DIMENSIONES
Las cajillas y todos sus componentes deben cumplir con las dimensiones establecidas en las
figuras 2, 3, 4, 5 y 6.
6.2 RESISTENCIA A LA CORROSIÓN
El recubrimiento se debe ensayar, sometiendo probetas de la producción de la cajilla, durante 72
horas en cámara salina, de acuerdo con los requisitos de la norma NTC 1156.
Al finalizar el ensayo, no debe haber presencia de óxidos en la lámina pintada.
6.3 RESISTENCIA DE LA PINTURA
La pintura debe cumplir con los requisitos de adherencia establecidos en la norma NTC 811.
6.4 APARIENCIA DEL VIDRIO
El vidrio debe ser transparente y no debe presentar defectos visibles a simple vista, como
distorsión, burbujas, poros, venas, ni defectos superficiales ocasionados por inadecuado manejo.
7. EMPAQUE
La cajilla debe presentar la adecuada protección del vidrio para evitar que este se raye, agriete o
rompa durante su transporte, manipulación e instalación; debe protegerse, en forma similar para
evitar el deterioro de la pintura.
8. ROTULADO
La cajilla debe presentar un rótulo con caracteres indelebles, adherido en la parte interior, de tal
forma que no sea visible directamente desde el exterior, que contenga la siguiente información:
- Nombre del fabricante
- Fecha de fabricación o lote de producción
- Material de la cajilla
Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 6
ANEXO. FIGURAS
