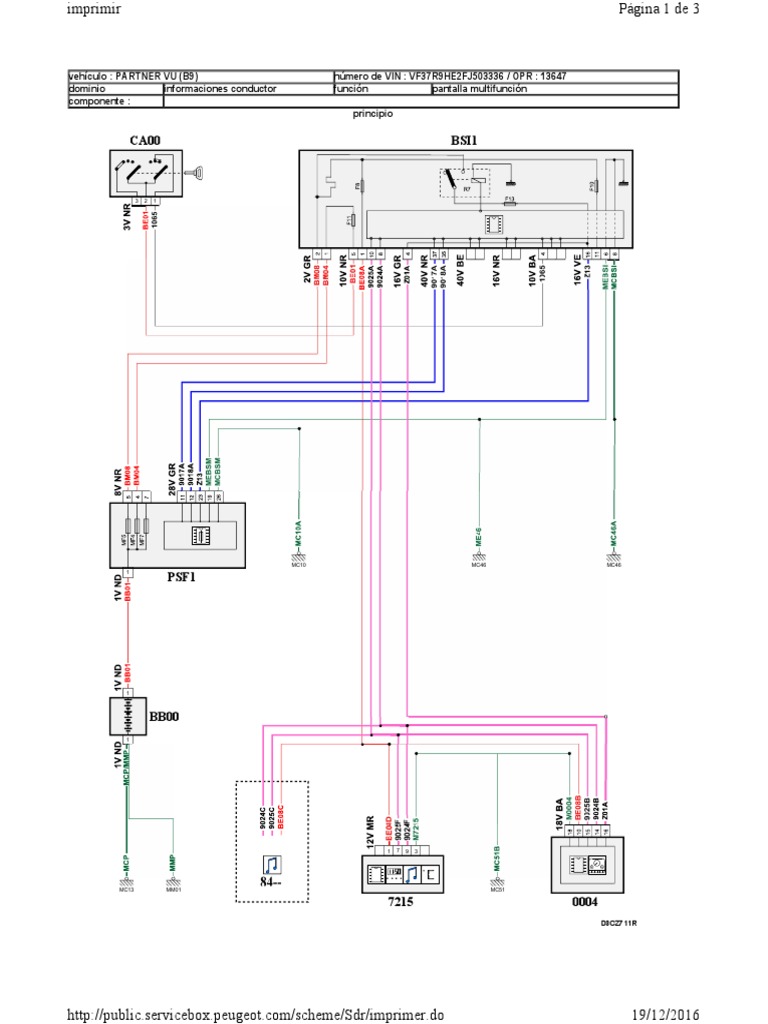

imprimir Página 1 de 3

vehículo : PARTNER VU (B9) número de VIN : VF37R9HE2FJ503336 / OPR : 13647

dominio informaciones conductor función pantalla multifunción
componente :
principio

CA00 BSI1

3 2 1

MC10 MC46 MC46

1
PSF1

BB00
1

1 7 9 3

MC13 MM01 MC51

7215 0004
D3CZ711R

http://public.servicebox.peugeot.com/scheme/Sdr/imprimer.do 19/12/2016
imprimir Página 2 de 3

Automóviles Peugeot RC PARÍS B 552 144 503Queda prohibida cualquier reproducción de esta información, incluso parcial, que el
fabricante no haya autorizado por escrito
19/12/2016

http://public.servicebox.peugeot.com/scheme/Sdr/imprimer.do 19/12/2016
imprimir Página 3 de 3

código elemento designación información

0004 null combinado /
7215 null pantalla multifunciones /
8410 null autorradio /
BB00 null batería de servicio
BSI1 null caja de servicio inteligente
CA00 null Contactor antirrobo de dirección
E902A null empalme de un cable de información (o equipotencial 902A)
E902B null empalme de un cable de información (o equipotencial 902B)
EB01 null empalme d 1 + batería protegido por fusible número 01
EM10A null empalme de masa (punto de masa número 10A)
EM46A null empalme de masa (punto de masa número 46A)
EM46E null empalme de masa (punto de masa número 46E)
EM51B null empalme de masa (punto de masa número 51B)
EM51D null empalme de masa (punto de masa número 51D)
MC10A null punto de masa carrocería número 10A
MC13A null punto de masa carrocería número 13A
MC46 null punto de masa carrocería número 46
MC46A null punto de masa carrocería número 46
MC51B null punto de masa carrocería número 51
MM01 null punto de masa motor número 01
PSF1 null panel servicio - cuadro de fusibles compartimento motor
