Instituto Universitario Politécnico “Santiago Mariño”
Electiva II (Simulación de Circuitos Eléctricos y Electrónicos) Sección “1-A”
David González C.I: 27.208.089 #44 Ing. Electrónica
Informe Examen “Simulación utilizando Proteus 8”
En este caso realizaremos dos circuitos, uno RL y uno RC, realizando el Análisis
transitorio de los mismos, por separado, con un pulso de onda cuadrática.
Tomando los parámetros indicados en clase y realizando el diseño en el apartado
ISIS en “Proteus 8” y “Multisim 14.0”, realizando una comparativa en nuestras
conclusiones del uso de ambos programas en esta práctica, así mismo los
resultados obtenidos en cada uno de los circuitos.
Circuito RC

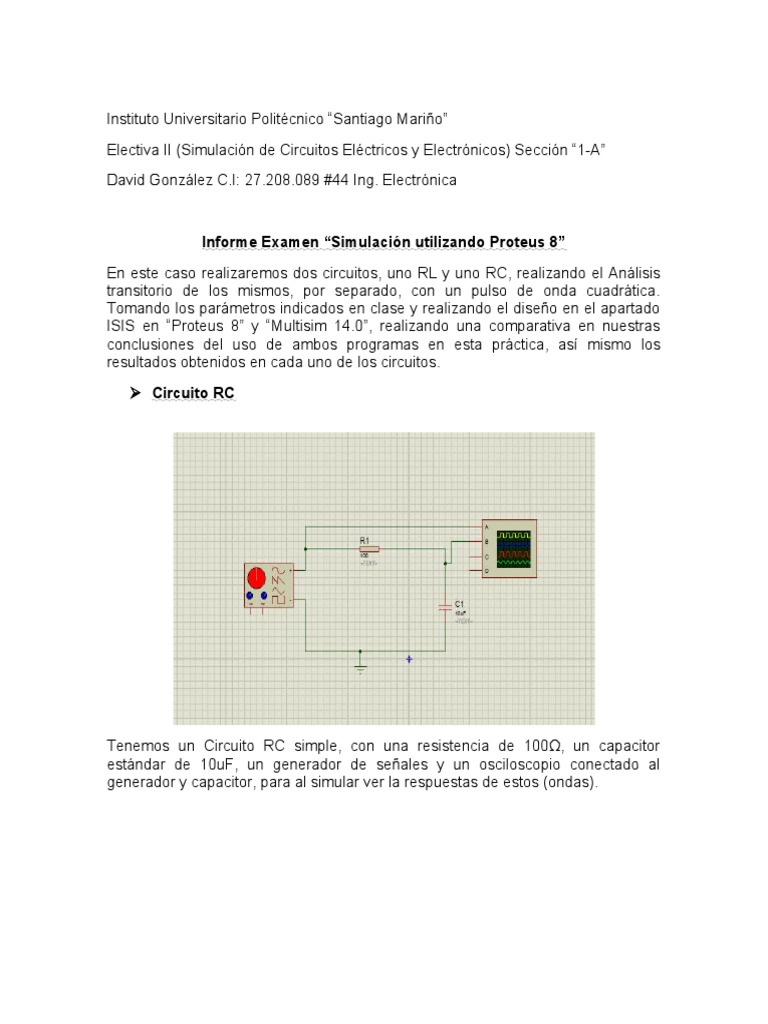

Tenemos un Circuito RC simple, con una resistencia de 100Ω, un capacitor
estándar de 10uF, un generador de señales y un osciloscopio conectado al
generador y capacitor, para al simular ver la respuestas de estos (ondas).
Al dar iniciada nuestra simulación, nos saltan dos pantallas una del generador de
señales, el cual configuramos con los parámetros indicados (500Hz y 20v, usando
12v ya que es lo máximo que nos permite el generador) y asa mismo el
osciloscopio, para observar las ondas con claridad.
Observamos la onda cuadrática amarilla con total normalidad la cual es del
generador, luego tenemos la onda azul que es la del capacitor, esta onda se
genera de esta manera ya que los capacitores en alterna cargan y descargan,
estando en cortocircuito es decir como un hilo conductor (no como en continua
que estos cargan se estabilizan y quedan como circuito abierto), de esta manera la
carga del capacitor queda definida por un Tp (tiempo de pulso), afectando el
tiempo que este cargue y descargue, así mismo en el semi-ciclo negativo, esto
debido a la rapidez que la señal de entrada cambia de sentido, no dejando que
este cargue completo, dejando pasar menos cantidad de voltaje.
Circuito RL
En este segundo caso tenemos un circuito RL en serie, nuevamente con una R de
100Ω, un L de 100mH, un generador de señales y un osciloscopio conectado al
generador y bobina.
Igualmente al iniciar la simulación configuramos nuestro generador (500Hz y 12v).
Una vez obtenidas las ondas observamos que la onda cuadrática amarilla
correspondiente al generador esta normal, y la onda azul correspondiente al
inductor tiene un pico y bajada, esto se explica teóricamente con fasores, ya que
estos nos dicen que la VL en esto tipos de circuitos esta adelantada 90° respecto
a la corriente, viendo ese incremento en el pico alcanzado y luego este bajando al
nivel de la onda de entrada (amarilla), así mismo en el semi-ciclo inverso en la
parte negativa.
Trazando así la señal de la bobina una carga mayor a la señal de entrada, pero
cayendo o descargando hasta llegar al nivel de la señal de entrada, luego cayendo
a 0 debido al rápido cambio de sentido de la señal de entrada y repitiendo lo antes
mencionado.
Comparativa con “Multisim 14.0”
Realizamos los mismos circuitos en el simulador “Multisim 14.0” teniendo los
mismos resultados pero observando algunas diferencias en utilidad y facilidad, que
ahora mencionaremos.
*Circuito RC
*Circuito RL
Como observamos en las imágenes los resultados son los mismos como ya
mencionamos pero tenemos varias comparativas interesantes que explicare por
puntos:
La primera a mencionar es la facilidad y lo didáctico que “Multisim 14.0” es,
ya que con poco conocimientos puedes empezar a realizar tus diseños y
simulaciones, debido a lo intuitivo que este es, siendo “Proteus 8”, a mí
gusto un poco más complejo y técnico, requiriendo más conocimientos en el
área.
Otro punto a favor de “Multisim 14.0” es la variedad de instrumentos y
opciones, ya que como pudimos evidenciar en esta práctica, este permite
usar variedad de Osciloscopios, teniendo hasta 3 tipos con diferentes
opciones y complejidades, y también siendo el generados de señales de
Multisim más fácil de configurar y con una amplitud base mayor, a
diferencia del “Proteus 8” que solo tiene un tipo de Osciloscopio y el
generador de señales nos limitaba a una amplitud de 12V.
Como una última comparativa, siendo esta un detalle más de uso, y más
por la practica realizada, aunque podría ser mínima, es que “Multisim 14.0”
te permite tener varios proyectos abiertos al mismo tiempo, pudiendo
cambiar entre ellos con facilidad (como se observa en las imágenes “Diseño
1” y “Diseño 2”), en cambio a la hora de trabajar en el apartado ISIS de
“Proteus 8” no nos permitía iniciar otro proyecto nuevo paralelo al ya
abierto, siendo este un detalle mínimo pero especialmente útil a la hora de
trabajar en un simulador, a mi parecer.
Conclusiones
Mediante la realización de la practica podemos tener distintas conclusiones,
pudimos ver el comportamiento de los Circuitos RC y RL en señales de onda
cuadrática, indagar el porqué de este tipo de ondas en las salidas, obteniendo
conocimientos de los componentes que utilizamos muchísimo en el campo,
aprendimos a usar un nuevo simulador como lo es “Proteus 8”, y realizamos una
comparativa con un simulador ya utilizado en la materia como es “Multisim 14.0”,
que en lo que respecta a esta práctica se evidencio en su comparación, era más
útil y practico que “Proteus 8”.
