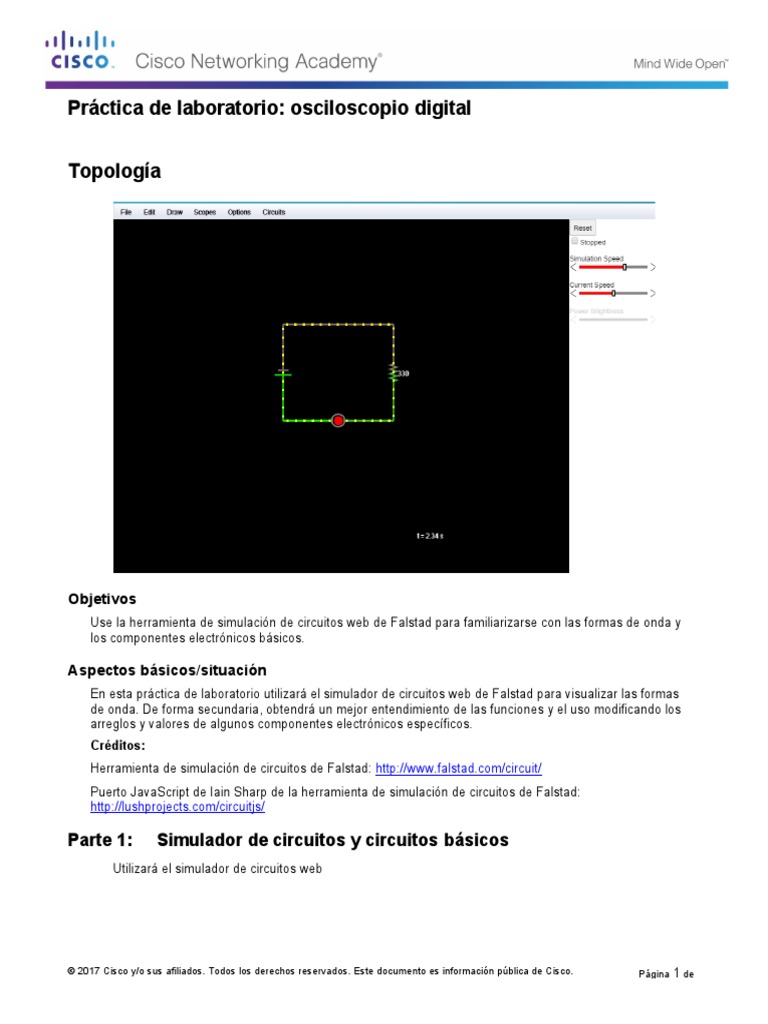

Práctica de laboratorio: osciloscopio digital
Topología
Objetivos
Use la herramienta de simulación de circuitos web de Falstad para familiarizarse con las formas de onda y
los componentes electrónicos básicos.
Aspectos básicos/situación
En esta práctica de laboratorio utilizará el simulador de circuitos web de Falstad para visualizar las formas
de onda. De forma secundaria, obtendrá un mejor entendimiento de las funciones y el uso modificando los
arreglos y valores de algunos componentes electrónicos específicos.
Créditos:
Herramienta de simulación de circuitos de Falstad: [Link]
Puerto JavaScript de Iain Sharp de la herramienta de simulación de circuitos de Falstad:
[Link]
Parte 1: Simulador de circuitos y circuitos básicos
Utilizará el simulador de circuitos web
© 2017 Cisco y/o sus afiliados. Todos los derechos reservados. Este documento es información pública de Cisco. Página 1 de
Práctica de laboratorio: Python en Packet Tracer 7.0
En el circuito LED básico, siga los pasos a continuación:
a. Los electrones fluyen del terminal positivo de la batería al terminal negativo de la batería y pasan por el
resistor y el LED en su camino. El flujo de electrones por el LED lo enciende. Desplace el ratón por el
LED y escriba los valores que ve.
b. Desplace el ratón por el resistor y escriba los valores que ve.
¿Cuál es el voltaje del LED?
_ Vd = 1.782 V
¿Cuál es el voltaje de la resistencia?
_ Vd = 3.218 V
¿Cuál es el voltaje de la batería?
_ Vd = 5V
_
_
Los LED rojos necesitan casi 2 V para funcionar. Dado que la batería tiene 5 V, la resistencia se usa y
dimensiona para proteger el LED limitando el voltaje. Si no se usa una resistencia, el LED puede dañarse
de forma permanente.
Parte 2: Visualización de señales
Si bien las señales eléctricas no son visibles, pueden usarse equipos específicos para medir y mostrar dichas
señales. Conocidas como formas de ondas, las formas comunes de las señales tienen nombres especiales.
Cuando la amplitud de la señal (niveles mínimo y máximo) conforman una función matemática sinusoidal, la
onda se denomina onda sinusoidal.
a. Con el simulador de circuitos web de Falstad, navegue hasta Circuitos >> Básico >> Circuito LRC.
b. Los detalles del circuito están fuera del alcance de este curso, pero observe cómo crea ondas
sinusoidales en la parte inferior de la pantalla. El diseño del circuito fuerza a los electrones a cambiar la
dirección de flujo, lo que crea niveles de señal alternativos. Se genera una onda sinusoidal.
Nota: la corriente alterna (CA) se usa en muchos países para transportar energía a través de grandes
distancias físicas. Debido a que la polaridad varía con la CA, los electrones también deben modificar la
dirección del flujo, por lo que la CA genera ondas sinusoidales.
Las ondas cuadradas son más comunes en los circuitos digitales. Dado que los circuitos digitales a menudo
tratan con amplitudes discretas, como la representación de 0 y 1, la forma de onda es muy distinta.
c. Con el simulador de circuitos web de Falstad, navegue hasta Circuitos >> Chip del temporizador 555
>> Generador de ondas cuadradas.
d. Los detalles del circuito están fuera del alcance de este curso, pero observe cómo crea ondas cuadradas
en la parte inferior derecha de la pantalla.
© 2017 Cisco y/o sus afiliados. Todos los derechos reservados. Este documento es información pública de Cisco. Página 2 de
Pregunta de dificultad: ¿la corriente alterna (CA) crea ondas cuadradas de ondas sinusoidales? Explique.
_ si, porque los electrones cambian la dirección de flujo en el circuito, generando ondas sinusoidales.
_
_
Parte 3: El osciloscopio
El simulador de circuitos web de Falstad permite visualizar las señales en el mundo real; se requieren
equipos para visualizar las señales eléctricas. Conocido como osciloscopio, este equipo es una potente
herramientas de resolución de problemas cuando se trabaja con circuitos y señales. Hay disponibles muchos
modelos y marcas de osciloscopios que varían en precio y funcionalidad.
a. Dedique un momento a observar diferentes circuitos con el simulador de circuitos web de Falstad. Las
formas de onda que muestra la mayoría de los circuitos permitirán un mayor entendimiento de lo que
sucede en los circuitos.
b. Elija algunas y busque las imágenes del osciloscopio. Esto permitirá un mayor entendimiento de las
formas de onda visualizadas.
Onda senoidal digital
