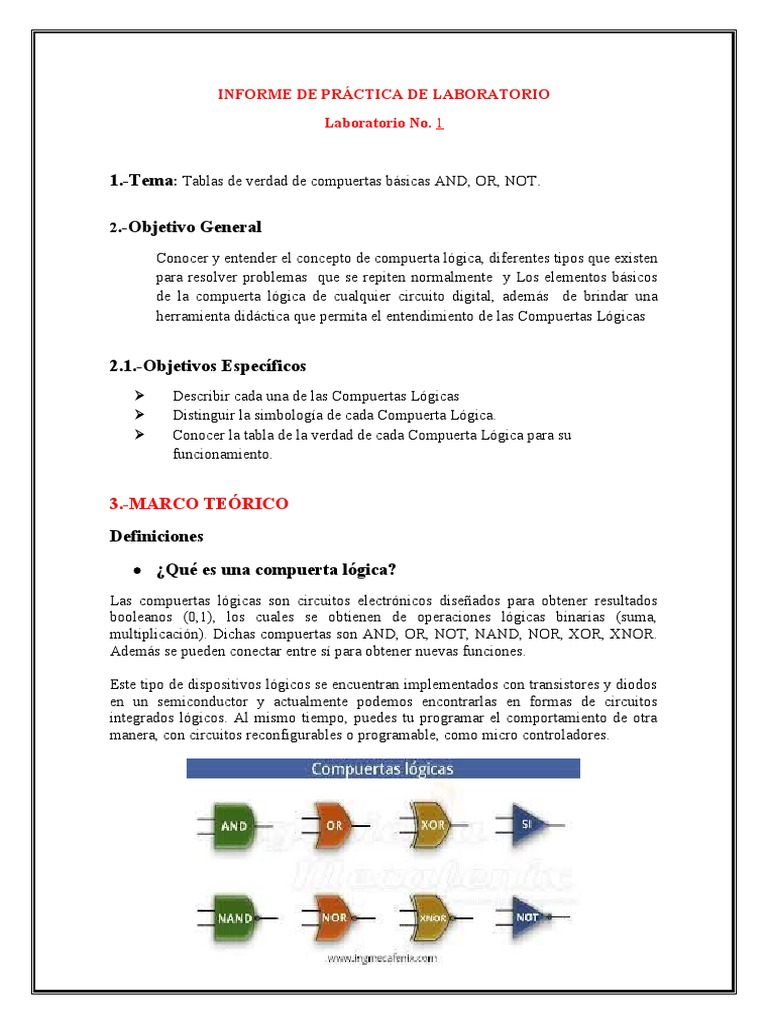

INFORME DE PRÁCTICA DE LABORATORIO
Laboratorio No. 1
1.-Tema: Tablas de verdad de compuertas básicas AND, OR, NOT.
2.-Objetivo General
Conocer y entender el concepto de compuerta lógica, diferentes tipos que existen
para resolver problemas que se repiten normalmente y Los elementos básicos
de la compuerta lógica de cualquier circuito digital, además de brindar una
herramienta didáctica que permita el entendimiento de las Compuertas Lógicas
2.1.-Objetivos Específicos
Describir cada una de las Compuertas Lógicas
Distinguir la simbología de cada Compuerta Lógica.
Conocer la tabla de la verdad de cada Compuerta Lógica para su
funcionamiento.
3.-MARCO TEÓRICO
Definiciones
¿Qué es una compuerta lógica?
Las compuertas lógicas son circuitos electrónicos diseñados para obtener resultados
booleanos (0,1), los cuales se obtienen de operaciones lógicas binarias (suma,
multiplicación). Dichas compuertas son AND, OR, NOT, NAND, NOR, XOR, XNOR.
Además se pueden conectar entre sí para obtener nuevas funciones.
Este tipo de dispositivos lógicos se encuentran implementados con transistores y diodos
en un semiconductor y actualmente podemos encontrarlas en formas de circuitos
integrados lógicos. Al mismo tiempo, puedes tu programar el comportamiento de otra
manera, con circuitos reconfigurables o programable, como micro controladores.
COMPUERTA AND:
Cada compuerta tiene dos variables de entrada designadas por A y B y una salida
binaria designada por x.
La compuerta AND produce la multiplicación lógica AND: esto es: la salida es 1 si la
entrada A y la entrada B están ambas en el binario 1: de otra manera, la salida es 0.
Estas condiciones también son especificadas en la tabla de verdad para la compuerta
AND. La tabla muestra que la salida x es 1 solamente cuando ambas entradas A y B
están en 1.
Las compuertas AND pueden tener más de dos entradas y por definición, la salida es 1
si todas las entradas son 1.
COMPUERTA OR:
La compuerta OR produce la función sumadora, esto es, la salida es 1 si la entrada A o
la entrada B o ambas entradas son 1; de otra manera, la salida es 0.
El símbolo algebraico de la función OR (+), es igual a la operación de aritmética de
suma.
Las compuertas OR pueden tener más de dos entradas y por definición la salida es 1 si
cualquier entrada es 1.
COMPUERTA NOT:
El circuito NOT es un inversor que invierte el nivel lógico de una señal binaria. Produce
el NOT, o función complementaria. El símbolo algebraico utilizado para el
complemento es una barra sobra el símbolo de la variable binaria.
Si la variable binaria posee un valor 0, la compuerta NOT cambia su estado al valor 1 y
viceversa.
El círculo pequeño en la salida de un símbolo gráfico de un inversor designa un inversor
lógico. Es decir cambia los valores binarios 1 a 0 y viceversa.
6. CONCLUSIONES
Las álgebras booleanas, estudiadas por primera vez en detalle por George Boole,
constituyen un área de las matemáticas que ha pasado a ocupar un lugar prominente
con el advenimiento de la computadora digital.
Son usadas ampliamente en el diseño de circuitos de distribución y
computadoras, y sus aplicaciones van en aumento en muchas otras áreas.
Las compuertas lógicas son los dispositivos electrónicos más sencillos que
existen, pero al mismo tiempo son los más utilizados en la actualidad.
7. RECOMENDACIONES
Cuando realicemos la practica debemos tomar en cuenta la manera en la que se
ponen las compuertas ver si están en serie o en paralelo.
Comprobar si todos nuestros instrumentos de laboratorio están correctamente en
funcionamiento.
Las resistencias deben ser adecuadas de acuerdo con el voltaje y corriente que
vayamos a trabajar.
