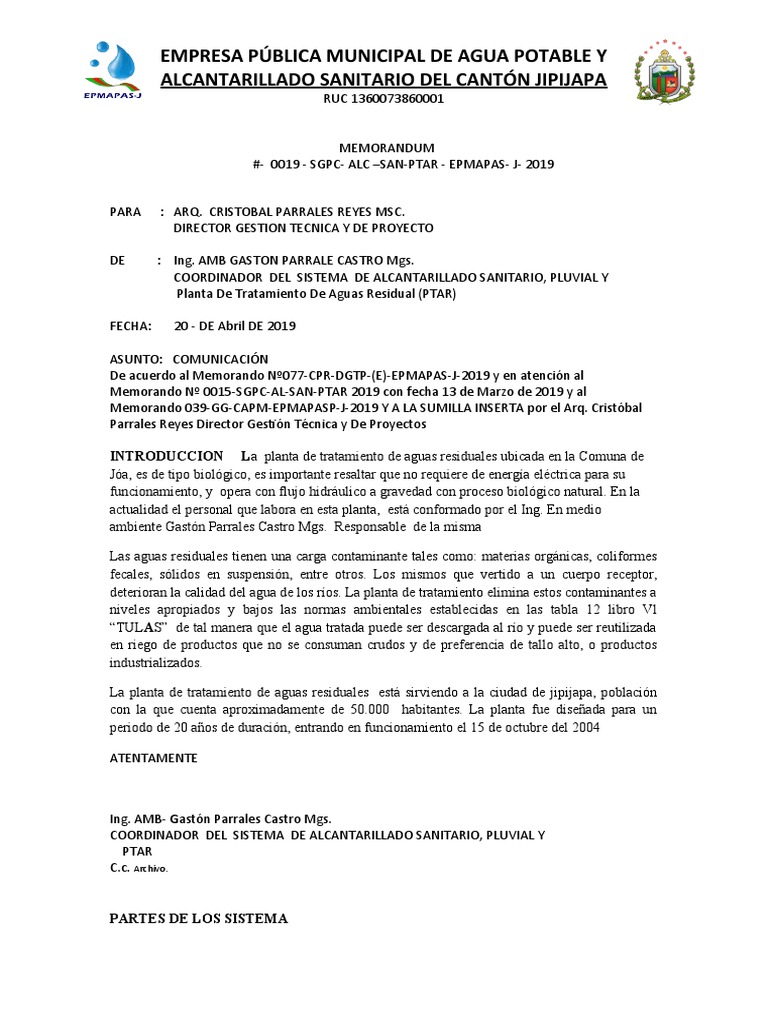

EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y

ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA

RUC 1360073860001

MEMORANDUM
#- 0019 - SGPC- ALC –SAN-PTAR - EPMAPAS- J- 2019

PARA : ARQ. CRISTOBAL PARRALES REYES MSC.

DIRECTOR GESTION TECNICA Y DE PROYECTO

DE : Ing. AMB GASTON PARRALE CASTRO Mgs.

COORDINADOR DEL SISTEMA DE ALCANTARILLADO SANITARIO, PLUVIAL Y
Planta De Tratamiento De Aguas Residual (PTAR)

FECHA: 20 - DE Abril DE 2019

ASUNTO: COMUNICACIÓN
De acuerdo al Memorando Nº077-CPR-DGTP-(E)-EPMAPAS-J-2019 y en atención al
Memorando Nº 0015-SGPC-AL-SAN-PTAR 2019 con fecha 13 de Marzo de 2019 y al
Memorando 039-GG-CAPM-EPMAPASP-J-2019 Y A LA SUMILLA INSERTA por el Arq. Cristóbal
Parrales Reyes Director Gestión Técnica y De Proyectos

INTRODUCCION La planta de tratamiento de aguas residuales ubicada en la Comuna de

Jóa, es de tipo biológico, es importante resaltar que no requiere de energía eléctrica para su
funcionamiento, y opera con flujo hidráulico a gravedad con proceso biológico natural. En la
actualidad el personal que labora en esta planta, está conformado por el Ing. En medio
ambiente Gastón Parrales Castro Mgs. Responsable de la misma

Las aguas residuales tienen una carga contaminante tales como: materias orgánicas, coliformes
fecales, sólidos en suspensión, entre otros. Los mismos que vertido a un cuerpo receptor,
deterioran la calidad del agua de los ríos. La planta de tratamiento elimina estos contaminantes a
niveles apropiados y bajos las normas ambientales establecidas en las tabla 12 libro Vl
“TULAS” de tal manera que el agua tratada puede ser descargada al río y puede ser reutilizada
en riego de productos que no se consuman crudos y de preferencia de tallo alto, o productos
industrializados.

La planta de tratamiento de aguas residuales está sirviendo a la ciudad de jipijapa, población

con la que cuenta aproximadamente de 50.000 habitantes. La planta fue diseñada para un
periodo de 20 años de duración, entrando en funcionamiento el 15 de octubre del 2004

ATENTAMENTE

Ing. AMB- Gastón Parrales Castro Mgs.

COORDINADOR DEL SISTEMA DE ALCANTARILLADO SANITARIO, PLUVIAL Y
PTAR
C.c. Archivo.

PARTES DE LOS SISTEMA

 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

REJAS, DESARENADOR, TANQUES ANAEROBIOS, LECHOS DE SECADOS,

LAGUNA DE MADURACIÓN, LAGUNA DE PISTON, DESCARGA FINAL DE LAS
AGUAS RESIDUALES

REJAS DE CAPTACION: son unas REJAS FINAS (espaciamiento libre de barras de 10mm),
que son monitoreadas continuamente para evitar que pasen sólidos a los tanques anaerobios, con
sus respectivas compuertas de división y los.

FOTOS GRAFIAS ANTES

 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

Estas rejillas y compuertas ya cumplieron su vida útil están totalmente deterioradas y no

prestan los servicios de retención de los desechos sólidos todo esta pasando directamente a los
tanques anaerobios. Igual manera sucede con las cuatros (4) compuertas necesitan ser
cambiadas.- FOTOGRAFIAS ACTUALES

DESARENADORES: donde se sedimentan los sólidos pesados (arena, tierra, etc) y

funcionan alternadamente, para luego ser limpiadas. Los desarenadores necesitan recuperar el
enlucido
 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

ACTUALES

TANQUES ANAEROBIOS: En estos tanques se realiza el sistema bacteriológicos, acelera la

descomposición y precipita la materia orgánica viva, reduce la contaminación en un 80 %, Se
mide la altura de los lodos cada 15 días, transforma la energía en biogás, la masa excedente es
descargada a los lechos de secados, capacidad 800 m 3. y el afluente (liquido) es encaminado a
las lagunas de maduración y pistón ANTES

En la actualidad estos tanques anaerobios necesitan ser depurado en su totalidad con sus
respectivas cajas de revisión que por motivo del terremoto y los constantes movimientos
telúricos se han venido deteriorando y necesitan ser reconstruidos

FOTOGRAFIAS ACTUAL

LECHOS DE SECADOS
 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

El lodo producido en los tanques anaerobios es descargado a los lechos de secados tiene un
residuo sólido mineralizado, y se transforma en abono orgánico y puede ser utilizado en
jardines, frutales o en todos cultivos naturales.

ANTES

Este sistema esta deteriorada las caras del enlucido del muro observándose el hierro tanto en la
parte interna como externa necesita ser reconstruidas

FOTOGRAFIAS ACTUAL
 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

LAGUNA DE MADURACIÓN: Capacidad 10500m3.Aquí se elimina la contaminación de los

coliformes fecales (patógenos) hasta un 99.5%. Reduce el DQO (DEMENDA QUIMICO DE
OXIGENO) Estas lagunas presentan un color verde brillante.

ANTES

Esta laguna necesita mantenimiento en los taludes y el desazolve en la parte de ingreso del
agua residual aproximadamente

FOTOGRAFIAS ACTUAL

.
 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

LAGUNA DE FLUJO TIPO PISTON: En esta laguna se reduce el DBO (demanda

bioquímica de oxígeno), existen vida acuática (algas, batracios, entre otros) además se
aprovecha para el cultivo de siclo corto y riego en la P.T A. R tiene una capacidad de
almacenamiento de 15.000 m3. De aguas.

ANTES

La laguna de maduración necesita mantenimiento (desazolve) mayor mente en una de sus

puntas de entrada y salida

FOTOGRAFIAS ACTUAL

DESCARGA FINAL DE LAS AGUAS RESIDUALES

 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

La descarga final de las aguas residuales está contribuyendo a la no contaminación al lecho

del río, esta agua en su oportunidad se las reutilizan en regio y reforestación del lugar donde
está concebida la obra.

ANTES

Los muros de gaviones donde descansa la tubería de la descarga final de Aguas Residuales a un
cuerpo receptor de agua dulce (Rio Jipijapa) necesitan ser reconstruida por su deterioro como lo
demuestran las imágenes

FOTOGRAFIAS ACTUAL
 EMPRESA PÚBLICA MUNICIPAL DE AGUA POTABLE Y
ALCANTARILLADO SANITARIO DEL CANTÓN JIPIJAPA
RUC 1360073860001

SECTOR DE PREPARACION Y REPRODUCCION DE BACTERIAS

(BIO RECUPERACION)

Este sector necesita de un mantenimiento total en cuanto a su estructura y techado y parte del
hormigón del piso

FOTOGRAFIAS ACTUAL
