POTHENOT

FUNDAMENTO TEORICO:

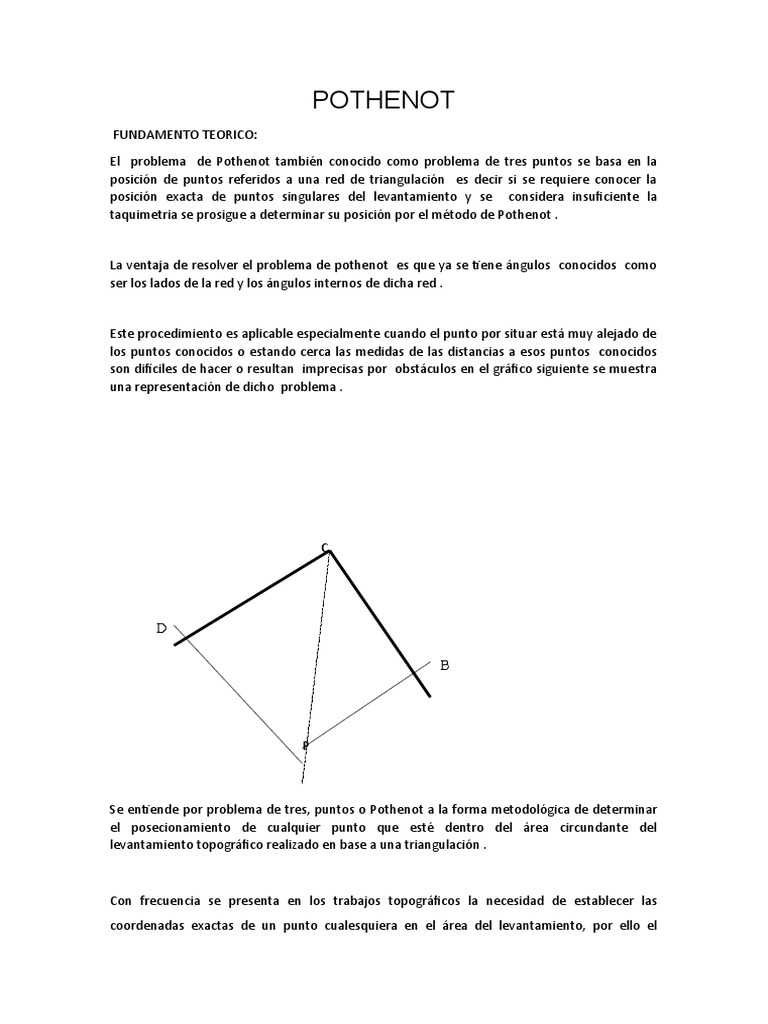

El problema de Pothenot también conocido como problema de tres puntos se basa en la

posición de puntos referidos a una red de triangulación es decir si se requiere conocer la
posición exacta de puntos singulares del levantamiento y se considera insuficiente la
taquimetria se prosigue a determinar su posición por el método de Pothenot .

La ventaja de resolver el problema de pothenot es que ya se tiene ángulos conocidos como

ser los lados de la red y los ángulos internos de dicha red .

Este procedimiento es aplicable especialmente cuando el punto por situar está muy alejado de
los puntos conocidos o estando cerca las medidas de las distancias a esos puntos conocidos
son difíciles de hacer o resultan imprecisas por obstáculos en el gráfico siguiente se muestra
una representación de dicho problema .

Se entiende por problema de tres, puntos o Pothenot a la forma metodológica de determinar

el posecionamiento de cualquier punto que esté dentro del área circundante del
levantamiento topográfico realizado en base a una triangulación .

Con frecuencia se presenta en los trabajos topográficos la necesidad de establecer las

coordenadas exactas de un punto cualesquiera en el área del levantamiento, por ello el
problema de Pothenot es útil en la resolución rápida y exacta del posecionamiento de
cualquier punto.

 TRIANGULACION .-
Es el procedimiento que se emplea para el control de levantamientos extensos , que se
hicieran simplemente con polígonos , el gran número de lados de estos acumularían errores
fuertes .

Consecuentemente los lados de la figuras que se emplean (triángulos ) son siempre mayores
que los lados de los polígonos . El control que establece , consiste al final de cuentas , en
coordenadas de los vértices . Con este sistema , para pasar de las coordenadas de un punto a
las de otro punto , muy distante entre si , sólo se tiene una línea , de todas que se tendrían
que atravesar mediante polígonos , y que conducirían a la incertidumbre de la posición del
punto de llegada . Posteriormente , los polígonos para el levantamiento de detalles se apoyan
el estas coordenadas para su comprobación , es decir , un polígono que parte de un vértice de
triangulación con ciertas coordenadas obligadas de este .

Un sistema de triangulación , se forma con triángulos adyacentes encadenados según se

necesite , y así , conociendo una sola distancia y todos los ángulos se calculan todos los lados
de coordenadas de los vértices .

Cada triángulo tendrá cuando menos un lado común con el triángulo siguiente .las figuras no
deben superponerse ; sólo en algunos casos , en levantamiento de ciudades o en los sistemas
para incrementar la base , puede esto ocurrir .

La longitud que mide directamente es la base de la triangulación , si la importancia del

trabajo lo requiere se puede medir dos bases , para comprobación .

 FIGURAS DE TRIANGULACIÓN .-
Las figuras de triangulación normalmente utilizadas son los triángulos , cuadrados y astros .

Una red de triangulación por triángulos tiene como condiciones de control:

a) La sumatoria de ángulos internos igual 180º.

b) La sumatoria de ángulos en cada vértice debe ser igual a 360º.
c) Los lados comunes entre cada triángulo de la red deben ser de igual valor determinados
con diferentes datos de campo.
 Normalmente la red de triangulación con figuras geométricas es recomendada para el
levantamiento y extensión es más larga que ancha .

Una red de triangulación formada por cuadriláteros cumple con las siguientes condiciones de
control :

a) La sumatoria de ángulos internos deben ser igual a 360º .

b) La sumatoria de ángulos en cada vértice debe ser igual a 360º.
c) Debe cumplir con la condición geométrica que dice “la sumatoria de ángulos opuestos a
un mismo vértice deben ser iguales “.
d) Debe cumplir con la condición trigonométrica que dice :
“los logaritmos seno de los ángulos pares deben ser iguales a la sumatoria de los logaritmos
de los ángulos impares “.

e) Los lados comunes entre cuadriláteros debe ser del mismo valor calculado con diferentes
datos de campo con diferentes datos de campo de cuadriláteros adyacentes .

Una red de triangulación formada por cuadriláteros se recomienda para levantamiento cuya
extensión sea igual a lo ancho y a lo largo .

Una red de triangulación formada por figuras de astros tiene como condiciones de control las
siguientes :

a) La sumatoria de ángulos internos en cada triángulo del astro debe ser igual a 180º.
b) La sumatoria de ángulos en cada vértice del astro debe ser igual a 180º.
c) L a sumatoria de ángulos en el vértice central del astro debe ser igual a 360º.
d) Cada lado común entre triángulos del astro de igual valor determinadas con datos de
campo diferentes de triángulos diferentes .
e) El lado común entre astros deberá ser de igual valor calculados con datos de campo
diferentes de astros adyacentes .

Una red de triangulación formada por astros se recomienda cuando la extensión tiene mayor
ancho que largo .

 PARTES DE UNA TRIANGULACION .-

Una red de triangulación formada por figuras geométricas tiene entre sus partes más
importantes las siguiente :
 LINEA BASE .-
Es aquella que corresponde el primer lado de la red de triangulación , la cual debe ser medida
en campo de precisión ,tal que entre en los márgenes de tolerancia de error de la
triangulación .

 BASE ANALITICA.-
Es aquella que corresponde a los lados de cada una de las figuras geométricas excepto la
primera que se determina en gabinete en función de los datos de campo , sirven de base para
la resolución de cada figura geométrica .

 ANGULOS.-
Son aquellos ángulos internos correspondiente a cada figura geométrica que conforman la
red de triangulación que deberán ser medidas en campo con una precisión de tal manera que
entre en la tolerancia de error en la red de triangulación.

 LINEA DE VERIFICACIÓN .-
E s el último lado de la red de triangulación que debe ser medida en campo y comparada con
el valor obtenido analíticamente ,cuya diferencia deberá entrar dentro de la tolerancia de la
triangulación

 ETAPAS DE LA TRIANGULACION.-
Un trabajo de triangulación sigue una cierta metodología teniéndose las siguientes etapas:

a) Reconocimiento
b) Medición de la base.
c) Medición de ángulos .
d) Trabajo de gabinete.
e) Control y verificación .
f) Planos .
a) RECONOCIMIENTO.-
Es la primera etapa de un trabajo de triangulación que tiene como objetivos principales
determinar el tipo de figura geométrica que se utilizará para conformar la red de triangulación
, la ubicación aproximada de los vértices ,tratando en lo posible de tener figuras geométricas
parecidas , determinación del lugar adecuado para la medición de la base que deberá ser en
lo posible en un lugar plano o de pendiente constante.

b)MEDICION DE LA LINEA BASE.-

En esta etapa una vez determinado el lugar adecuado se realizará la medición de la base
tomando como parámetros referencia de longitud el lado de las tablas de orden de
triangulación se medirá la línea a base teniendo un alineamiento .

De extremos previamente definidos en cinco medidas de ida ,y cinco medidas de vuelta como
mínimo ,con tramos de medidas constantes o variables .

Los valores obtenidos en campo, serán promediados y se determinara el error probable y la

escala del valor que se deberá entrar dentro de la tolerancia de la triangulación .

c)MEDICION DE ANGULOS.-

Los ángulos serán medidos en cada vértice siguiendo el método de repetición o reiteración
de acuerdo al instrumento disponible por lo menos en cinco ciclos obteniéndose el ángulo
promedio . En cada figura geométrica se debe hacer el control angular para ver entrar dentro
de la tolerancia de la triangulación .

d) TRABAJO DE GABINETE.-
Consiste en la resolución de cada una de la figuras geométricas , y la determinación de los
errores de cierre comparados con las condiciones de control y las compensaciones
correspondientes.

e)CONTROL Y VERIFICACION .-

Una vez resuelta la red de triangulación con el valor del último lado , se verificará una
relación que deberá estar dentro de la tolerancia de la triangulación .
 f)ELABORACION DE PLANOS .-

Con los datos de gabinete y realizada la verificación se procede a la elaboración de planos

topográficos de la red que servirán de base para cualquier tipo de levantamiento.

Todo el trabajo anterior aplicamos a la practica de Pothenot denominado también problema

de tres puntos dentro la triangulación ,tomamos tres puntos del cuadrilátero anterior, es decir
de la práctica de hansen del cual ubicamos un punto donde también leeremos los ángulos.

Esta resolución de un cuadrilátero aislado se puede generalizar hacia la resolución de una red
de cuadrilateros,tomando como información base de la base analítica y los ángulos del
cuadrilátero.

 METODOS DE RESOLUCION DEL PROBLEMA DE TRES PUNTOS.-

Existen tres métodos:

 Método Analítico.
 Método Gráfico .
 Método con planchetas .

 Método Analítico.-
Es el que se utilizó en la practica y consta de los siguientes pasos:

a) Se ubica los lados de apoyo de la red de triangulación que van servir para resolver el
problema, determinando los tres vértices consecutivos de apoyo.
b) Ubicar exactamente el punto P en la posición que se desea determinar respecto a la red
de triangulación .
c) Haciendo estación en el punto P y trazando alineamientos en los vértices de apoyo se
forman dos direcciones desconocidas que se denominan alfa y beta cuyos valores los
debemos determinar en campo siguiendo uno de los métodos conocidos el de reiteración
y repetición y el de acumulación el número de ciclos mínimos para cada ángulo será de
cinco.
d) Se realiza el procedimiento en gabinete que consta de los siguientes puntos:
- Conociendo los valores de alfa y beta además los valores de los lados de triangulación se
determinan dos ecuaciones en función de los datos conocidos que se entenderá mejor en
el siguiente esquema:
 C

X+Y 360(++)

D
B X+Y arc tag(tag m)

2 n
P

m a sen + b cos
a sen  - b cos 

El método analítico establece dos ecuaciones normales que son:

Ecuación de la semi-suma Ecuación de la Semi-diferencia

x+ y = n x–y arc tg tg n
2 2 m
n = 360 - (  +  + ) m = a sen  + b sen 

2 a sen  - b sen 

Ambas ecuaciones tienen variables concocidas y determinadas previamente como incógnitas

tienen los valores x e y que se obtienen de la resolución del sistema de dos ecuaciones
obtenidas los valores de x y de y se puede obtener el ángulo  = 180 - x -  y por relación de
senos tenemos:

a = AP

sen  sen 

AP = a sen 

sen 

Luego se procede a determinar del ángulo  que varía de acuerdo a la posición del punto P
para el esquema gráfico tenemos:

 = AZAB + X ( no es general)
 Conocidas las proyecciones horizontal y vertical y conocidas las coordenadas de A(Na,
Ea), se determinan las coordenadas de P (Na + V, Ea + H) (no es general) con lo que estaría
resuelto el problema de pothenot.

 METODO GRAFICO.-
Pueden aplicarse para dibujar de inmediato los puntos situados por este método.

 PARA ALFA Y BETA MENORES DE 90

Teniendo dibujados los puntos A,B,yC se trazan dos circunferencias ,de tal modo que AB y BC
sean cuerdas de ellas y que desde las circunferencias , se vean respectivamente ,AB bajo el
ángulo alfa y BC bajo el ángulo beta.

Para esto, como el ángulo central es de doble ángulo bajo el cual se ve la cuerda desde la
circunferencia ,se trazan en A y en B ángulos (90-alfa)para forman un triángulo cuyo vértice
quede en el ángulo 2 alfa y que será entonces el centro 0 de la circunferencia requerida.

Lo mismo se hace con BC y el ángulo beta y en el cruce de ambos circulos se encontrará el

punto P que cumpla a ambas condiciones al mismo tiempo a continuación se da una
representación de dicho método:

 PARA ALFA Y BETA MAYORES DE 90º.-

Se construyen las circunferencias en forma semejante al caso anterior pero con la única
diferencia de marcar ( alfa –90)y (beta-90) hacia el lado opuesto de P como se ilustra en la
figura .

DATOS Y CALCULOS .-

En el siguiente punto explicaremos el procedimiento del los cálculos de gabinete :

 Datos de Campo
# de lectura Alfa Beta
1 95º57'40'' 121º44'10''
2 95º57'55'' 121º43'40''
3 95º57'50'' 121º44'25''
4 95º57'35'' 121º44'40''
5 95º57'40'' 121º44'55''
6 95º57'40'' 121º44'55''
7 95º57'35'' 121º45'10''
Promedio 95º57'42.14'' 121º44'33.57''

Datos :

  95º57'42.14' '
  121º 44 '3357
. ''
  64 º17'59' '
AB  87.83757537
AD  70.84283761

Semisuma de ángulos x y y .-

x  y  360º      
x  y  360º 64 º17 '59 ' '95º57 '42.14 ' '121º 44 '3357
. ''
x  y  77 º59 '45.29 ' '
x  y 77 º59 '45.29 ' '
n   38.99795695
2 2
n  38.99795695

Diferencia de ángulos de x y y .-

AB.sen   AD.sen 
m
AB.sen   AD.sen 
87.83757537  sen.( 95º57 '42.14 ' ' )  70.84283761 * sen.(121º 44 '3357
. '')
m
87.83757537 * sen.( 95º57 '42.14 ' ' )  70.84283761 * sen.(121º 44 '3357
. '')
147.6086499
m
27.11636821
m  5.443525798
xy  tg. n 
 arc.tg 
2  m 
xy  tg 38.99795695
 arc.tg 
2  5.443525798 
xy
 8.460714535
2

Resolviendo el sistema tenemos :

x  y
  38.99795695
 2
 x  y  8.460714535

 x  y  2 * (38.99795695)

 x  y  2 * (8.460714535)

2 x  94.91734297

94.91734297
x
2

x  47º 27'3122
. ''

Reemplazando en x .-

y  2 * (8.460714535)  x

y  30.53724242

y  30º 32 '14.07 ' '

Calculamos el ángulo tita y la distancia DP para calcular las proyecciones.

  180º  x  

  180º 47º 27'31.22' '95º 57'4214

. ''

  36º 34'4652
. ''

Después calculamos DP con la ley de los senos :

sen  sen 

DA DP

sen  * DA
DP 
sen 

DP  sen.( 36º 34 '46.52 ' ' ) * 70.84283761

DP  42.44760869 m

Después se calcula las proyecciones horizontal y vertical del punto P con respecto a D.
  AzDA  x

  17 º 47 '59 ' '47 º 27 '31.22 ' '

  59 º15'30.22 ' '

V  CP * cos

V  42.44760869 * cos.59 º15'30.22 ' '

V  21.69782394

H
sen  
DP

H  DP * sen 

H  42.44760869 * sen.59 º15'30.22 ' '

H  36.48292642

Coordenadas del punto P :

( N D  V ; E D  H )  (930.6541895  V ;9855132515
.  H )  P  (952.3520134;1021996178
. )

Con los datos de la siguiente tabla se elaborará el plano de coordenadas :

 Tabla de coordenadas
Punto N S

A 1000 1000

B 946.527868 1069.68624

D 930.65419 985.513252

P 952.352013 1021.99618
