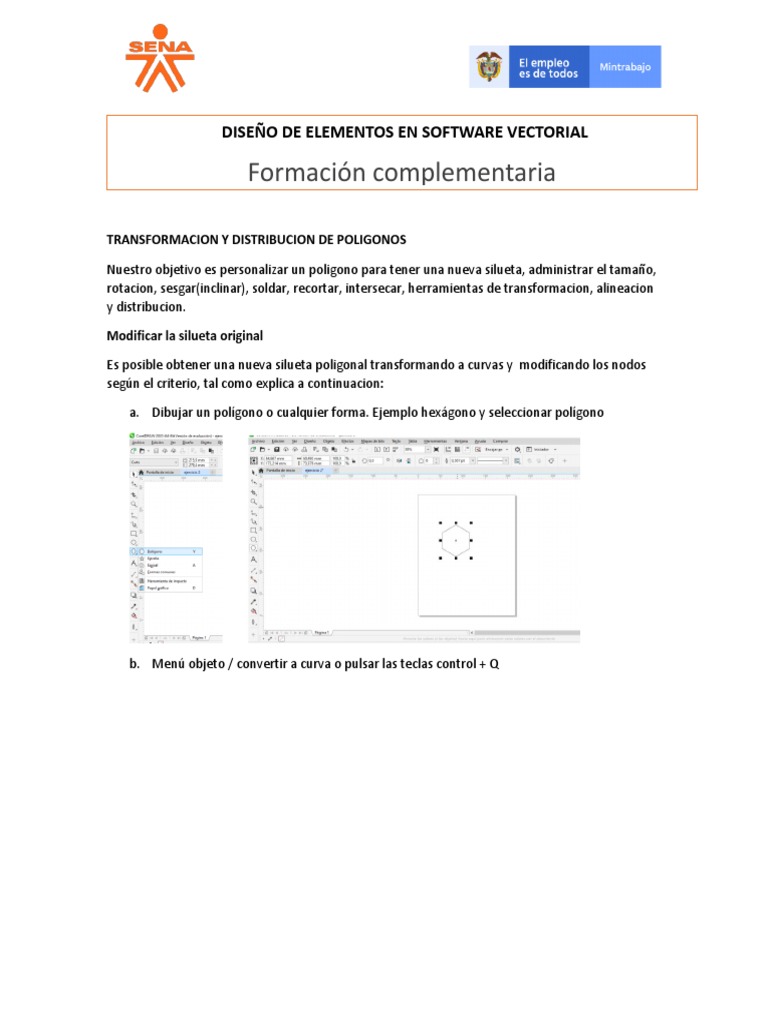

DISEÑO DE ELEMENTOS EN SOFTWARE VECTORIAL
Formación complementaria
TRANSFORMACION Y DISTRIBUCION DE POLIGONOS
Nuestro objetivo es personalizar un poligono para tener una nueva silueta, administrar el tamaño,
rotacion, sesgar(inclinar), soldar, recortar, intersecar, herramientas de transformacion, alineacion
y distribucion.
Modificar la silueta original
Es posible obtener una nueva silueta poligonal transformando a curvas y modificando los nodos
según el criterio, tal como explica a continuacion:
a. Dibujar un polígono o cualquier forma. Ejemplo hexágono y seleccionar polígono
b. Menú objeto / convertir a curva o pulsar las teclas control + Q
c. Seleccionar la herramienta forma o pulsar F10
d. Selecciona cada nodo y empezar a modificar el hexágono, haciendo arrastres con el mouse
hacia el interior o exterior, obteniendo nuevas siluetas del polígono original, tal como se
aprecia en las siguientes imágenes:
En el siguiente ejemplo se modificará una elipse para tener una silueta cuya característica
es el acceso a curvas desde nodos, tal como aparece en las siguientes imágenes:
ADMINISTRAR TAMAÑO
Para administrar el tamaño, volumen o dimensión de un polígono o formas poligonales
existen varias formas que se explicaran a continuación:
ROTACION DE FORMAS
1. Dibujar un objeto (definir un Tamaño) y seleccionarlo.
2. Doble selección de mouse (Clic) en el objeto activándose los siguientes cursores en los
nodos para aplicar las acciones de rotación (girar) o sesgar (inclinación):
• Rotación
Permite la rotación de los polígonos, textos, imágenes (mapas de bits).
SOLDAR, RECORTAR, INTERSECCION, SIMPLIFICAR, LIMITES.
El programa Corel Draw da acceso a personalizar los objetos asignando determinadas
formas para unir, recortar, intersección de objetos, diseñando nuevas formas, siluetas
poligonales, en base a las herramientas soldar, recortar e intersecar y otras.
Permite utilizar como primer plano un nuevo objeto, producto de la combinación de los
objetos origen previamente seleccionados.
También podemos acceder utilizando la barra de propiedades.
Para acceder: Menú objeto – Dar forma
También se puede acceder desde la barra de propiedades, seleccionando los objetos.
Menú objeto
Menú objeto
Menú objeto
ADMINISTRAR FORMAS DE TRANSFORMACIÓN
La herramienta de transformación de Corel Draw permite administrar los objetos
(polígonos, textos, dibujos, imágenes) en base a una posición, rotación, escala, tamaño,
inclinación.
Puede transformar un objeto mediante cualquiera de los siguientes métodos:
• Para conseguir resultados más precisos, puede seleccionar un objeto con la
herramienta Selección y ajustar la configuración en la barra de propiedades. Por ejemplo,
puede indicar un ángulo de rotación específico o especificar el tamaño de un objeto.
• La ventana acoplable Transformar le permite transformar objetos con precisión y
aplicar la transformación al duplicado de un objeto, el cual se crea automáticamente. Esta
función le permite experimentar con transformaciones sin afectar el objeto original. Puede
acceder a la ventana acoplable Transformar haciendo clic en Ventana Ventanas acoplables
Transformar. También presionado Alt + F7
• La barra de herramientas Transformar también le permite transformar objetos con
precisión. Puede acceder a la barra de herramientas Transformar haciendo clic en Ventana
Barras de herramientas Transformar.
Cada uno de estos métodos le permite aplicar transformaciones a un solo objeto o a varios
objetos simultáneamente.
Tamaño le permite cambiar Rotación / girar le permite Escala le permite asignar
la anchura y la altura de un girar un objeto alrededor de a un objeto un porcentaje
objeto su eje central o de un punto de su tamaño original.
relativo a su posición.
Posición le permite ubicar un Inclinación le permite Reflejo le permite crear
objeto respecto al eje inclinar un objeto hacia un una imagen reflejo
lado. horizontal o vertical de
un objeto.
Para transformar un objeto interactivamente
1 .Seleccione un objeto con la herramienta Selección .
Aparece la caja delimitadora del objeto. La caja delimitadora incluye ocho tiradores de
selección que puede usar para cambiar el tamaño, estirar o reflejar el objeto. Si vuelve a hacer
clic en el objeto, aparecen nuevos tiradores. Puede usar estos tiradores para girar e inclinar el
objeto.
Tipos de tiradores: selección (1), rotación (2) e inclinación (3)
2 .Realice una tarea de la tabla siguiente:
Para Realice lo siguiente
Cambiar el tamaño o la Arrastre un tirador de esquina.
escala de un objeto
Estirar un objeto Arrastre un tirador de selección central.
Inclinar un objeto Haga clic en el objeto para que se muestren los tiradores de
inclinación y arrastre uno de ellos.
Girar un objeto Haga clic en el objeto para que se muestren los tiradores de
rotación y arrastre uno de ellos.
Reflejar un objeto Mantenga presionada la tecla Ctrl y arrastre un tirador de
selección hacia el lado opuesto del objeto.
Si desea dejar intacto el objeto original y aplicar la transformación a las copias que se creen,
escriba un número en el cuadro Copias de la ventana acoplable Transformar.
Para borrar todas las transformaciones aplicadas a un objeto
1 .Seleccione un objeto.
2 .Haga clic en Objeto Borrar transformaciones.
Puede deshacer la acción Borrar transformaciones haciendo clic en Editar Deshacer Borrar
transformaciones.
Aplicación de las herramientas combinar
La herramienta transformación de rotación utiliza la herramienta combinar con el objeto
de asignar colores a la rotación de los polígonos.
1. Diseñar una transformación de rotación de determinados polígonos
2. Menú objeto/ combinar
También se puede acceder por
Control +L
Pulsar botón derecho
Pulsar botón combinar en la barra de propiedades
Ejemplo
1. Dibujar una forma de herramientas comunes
2. En transformar rotación a 45°, seleccionar cuadrante centro izquierdo, número de
copias 7.
3. Luego pulsar control + l para combinar
APLICACIONES DE ESCALA
Menú objeto
Menú objeto
ALINACION Y DISTRIBUCION DE OBJETOS
Permite alinear y distribuirlos objetos con precisión en un dibujo polígonos y textos.
Se puede acceder desde el menú objeto- alinear y distribuir
Por menú ventana – ventana acoplables- alinear distribuir
También puede acceder en la barra de propiedades o Ctrl+Mayús+A
HERRAMIENTA DE CONTORNO
La finalidad que tiene la herramienta de contorno es generar estilos de línea, anchura, color
etc. Así como personalizar líneas generadas con la herramienta breizer y línea, polígono.
TEXTO
En el programa de corel Draw la herramienta de texto permite tener acciones de un texto
artístico y texto de párrafo.
Para la combinación de mayúsculas/ minúsculas
Se puede acceder por Menú de texto / cambiar mayúsculas/minúsculas
1. Digitar un texto y seleccionarlo
2. Menú objeto/ separar texto artístico o también puede usar (control + K)
Se puede modificar su estilo, tamaño, color entre otros.
Para editar el texto
Opción 1. Editar el texto artístico por la barra de propiedades
Opción 3. También se puede acceder por menú texto / editar de texto o Control+
mayus + T
HERRAMIENTA DE ESCRITURA
PASOS PARA APLICAR UN TEXTO A CURVAS
1. Digitar un texto, fuente arial y tamaño 150 verificar en la barra de propiedades
2. Menú objeto/convertir a curvas
3.
TEXTO EN TRAYECTO
Asignar propiedades de dibujo a un texto artístico
Cualquier texto artístico puede ser personalizado con herramientas para obtener siluetas
de dibujo, y de esta forma optimizar determinados diseños
1. Digitar un texto y seleccionarlo
2. Menú objeto / convertir a curvas
3. Pulsar la herramienta formas o pulsar F10
4. Seleccionar toda la silueta del texto obtenido la siguiente vista de nodo (ejemplo)
De la barra de propiedades, escoger las herramientas de curvas, mover los nodos
obteniendo una silueta de texto artístico. Además, añadir o restar haciendo doble
selección del ratón en el nodo o silueta del texto.
Ejercicios
Realizar los siguientes ejercicios propuestos
