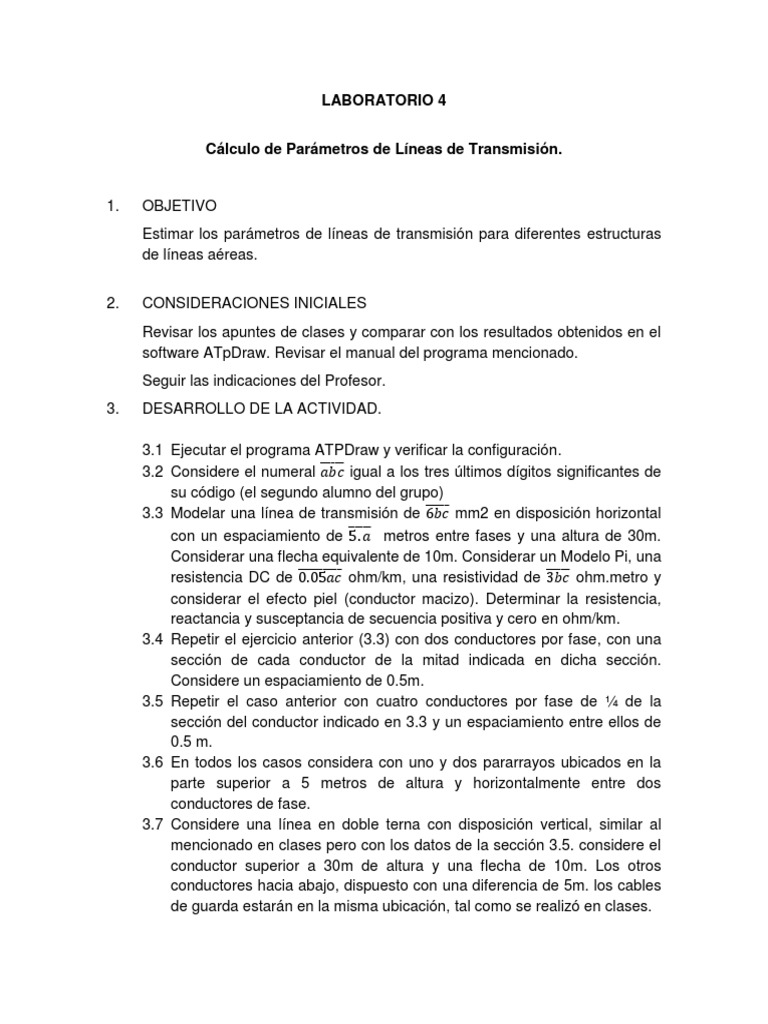

LABORATORIO 4

Cálculo de Parámetros de Líneas de Transmisión.

1. OBJETIVO
Estimar los parámetros de líneas de transmisión para diferentes estructuras
de líneas aéreas.

2. CONSIDERACIONES INICIALES
Revisar los apuntes de clases y comparar con los resultados obtenidos en el
software ATpDraw. Revisar el manual del programa mencionado.
Seguir las indicaciones del Profesor.
3. DESARROLLO DE LA ACTIVIDAD.

3.1 Ejecutar el programa ATPDraw y verificar la configuración.

3.2 Considere el numeral ̅̅̅̅̅
𝑎𝑏𝑐 igual a los tres últimos dígitos significantes de
su código (el segundo alumno del grupo)
3.3 Modelar una línea de transmisión de ̅̅̅̅̅6𝑏𝑐 mm2 en disposición horizontal
̅̅̅̅̅
con un espaciamiento de 5. 𝑎 metros entre fases y una altura de 30m.
Considerar una flecha equivalente de 10m. Considerar un Modelo Pi, una
̅̅̅̅̅̅̅̅̅ ohm/km, una resistividad de 3𝑏𝑐
resistencia DC de 0.05𝑎𝑐 ̅̅̅̅̅ ohm.metro y
considerar el efecto piel (conductor macizo). Determinar la resistencia,
reactancia y susceptancia de secuencia positiva y cero en ohm/km.
3.4 Repetir el ejercicio anterior (3.3) con dos conductores por fase, con una
sección de cada conductor de la mitad indicada en dicha sección.
Considere un espaciamiento de 0.5m.
3.5 Repetir el caso anterior con cuatro conductores por fase de ¼ de la
sección del conductor indicado en 3.3 y un espaciamiento entre ellos de
0.5 m.
3.6 En todos los casos considera con uno y dos pararrayos ubicados en la
parte superior a 5 metros de altura y horizontalmente entre dos
conductores de fase.
3.7 Considere una línea en doble terna con disposición vertical, similar al
mencionado en clases pero con los datos de la sección 3.5. considere el
conductor superior a 30m de altura y una flecha de 10m. Los otros
conductores hacia abajo, dispuesto con una diferencia de 5m. los cables
de guarda estarán en la misma ubicación, tal como se realizó en clases.
4. EVALUACIÓN

4.1 Compare y comente el uso de dos o más conductores por fase frente al
incremento de la sección del conductor. Comente su respuesta.
4.2 ¿Cuál es el efecto sobre la reactancia y susceptancia ante una variación
de la distancia entre fase? Comente su respuesta.
4.3 Como le afecta el cable de guarda a los valores de los parámetros de línea.
4.4 Realice una investigación sobre parámetros de líneas de transmisión y
cual es su impacto o importancia en sistemas de potencia.
4.5 Que recomendaciones tienes para este laboratorio, en que medida le
ayuda esta parte de la práctica en el desarrollo de su carrera profesional.

5. OBSERVACIONES Y CONCLUSIONES

5.1 Anotar las observaciones y conclusiones del ejercicio.

5.2 No olvide las referencias utilizadas en el desarrollo del presente
laboratorio.
