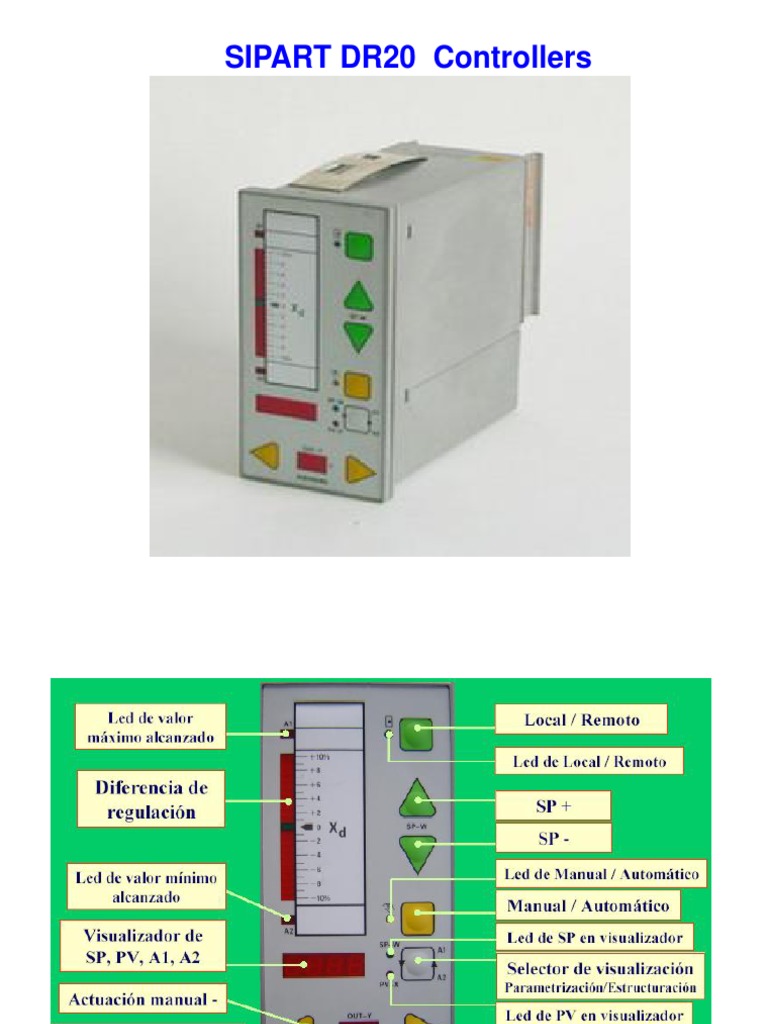

SIPART DR20 Controllers

1. Conmutador para servicio interno/externo.


2. Diodo luminoso (verde)
• luz fija: valor prescrito interno.
• luz intermitente: determinados estados de servicio DDC.
3.1 Pulsador para aumentar el valor prescrito interno o los valores de las
variables de parametrización y estructuración.
3.2 Pulsador para reducir el valor prescrito interno o los valores de las
variables de parametrización y estructuración.

4. Diodo luminoso (amarillo)


• luz fija: servicio manual.
• luz intermitente: manipulación externa.
5. Conmutador para servicio manual/automático.
6.1. Diodo luminoso (verde), luce cuando el indicador (11) refleja la
referencia w.
6.2. Diodo luminoso (rojo), luce cuando el indicador (11) refleja la
magnitud regulada x.
7. Conmutador para el indicador de cuatro décadas (11) y para activar
los niveles de parametrización y estructuración.
8.1. Pulsador para modificación de la magnitud de ajuste hacia la indicación 100
% y para la selección de la variable a la que afecta la parametrización o
estructuración.
8.2. Pulsador para modificar la magnitud de ajuste hacia 0 % y para la selección
de la variable a la que afecta la parametrización o estructuración.
9.1. El punto luce en reguladores S.
9.2. El punto luce en reguladores S.
10. Indicador digital con dos décadas para magnitud de ajuste y así como para
parámetros e interruptores de estructuración seleccionados.
11. Indicador digital con cuatro décadas para valor actual x, prescrito w, limites A1
y A2, en caso dado valor prescrito de seguridad SH, así como para valores de
parametrización y de interruptores de estructuración.
12.1. Diodo luminoso (rojo) avisa el rebase por encima y por debajo del valor
límite A1.
12.2. Diodo luminoso (rojo) avisa el rebase por encima y por debajo del valor
límite A2.
13. Indicador para diferencia y desviación de regulación.
14. Rótulo intercambiable.
15. Tapa para cambio de escala.
• Los diodos luminosos (12) avisan el rebase del limite superior o
inferior de los valores limites A1 y A2.
• El indicador digital de cuatro décadas (11) muestra a voluntad el
valor actual x, el prescrito w, los valores limites A1 y A2, así como el
valor prescrito de seguridad SH (ver tabla de parámetros) en el caso
en el que S18=1. La indicación es conmutada con el pulsador (7). Los
diodos (6) y el indicador digital (10) avisan de cuál es la magnitud
mostrada cada vez.
• La magnitud de ajuste y es modificada en servicio manual con los
pulsadores (8). En reguladores K la velocidad de modificación
aumenta con el tiempo de actuación sobre el pulsador.
• El indicador de dos décadas (10) muestra el valor de ajuste desde -9
a +109 % ( las cifras 100 a 109 son representadas como h0 a h9).
• Con el conmutador (5) el regulador es conmutado de servicio
automático a manual y viceversa. En servicio manual luce el diodo
amarillo (4) con luz fija. Parpadea en caso de servicio de seguimiento
del regulador, en el de activación del valor de ajuste de seguridad o en
el de bloqueo del valor de ajuste.
• El valor prescrito interno del regulador es ajustado con los pulsadores (3). La
velocidad de modificación aumenta con el tiempo de actuación sobre el
pulsador.
Importante: El valor prescrito sólo es modificable cuando los diodos luminosos
verdes (2 y 6.1) avisan que el indicador de cuatro décadas muestra el valor
prescrito y se actúa en servicio interno. Con los pulsadores (3) puede ser
ajustado también el valor
prescrito de seguridad (SH), cuando esta magnitud es indicada en el indicador
(11) y el conmutador de estructuración S24 esta a ”1”.

• Con el pulsador (1) se conmuta entre servicio interno y externo, en caso de


servicio interno luce el diodo (2) con luz fija.
Sal. corriente

masa

Sal. binaria

Ent. binaria

Ent. Análoga

Ent. Análoga

Ent. Análoga
Tabla de ajuste de parámetros
