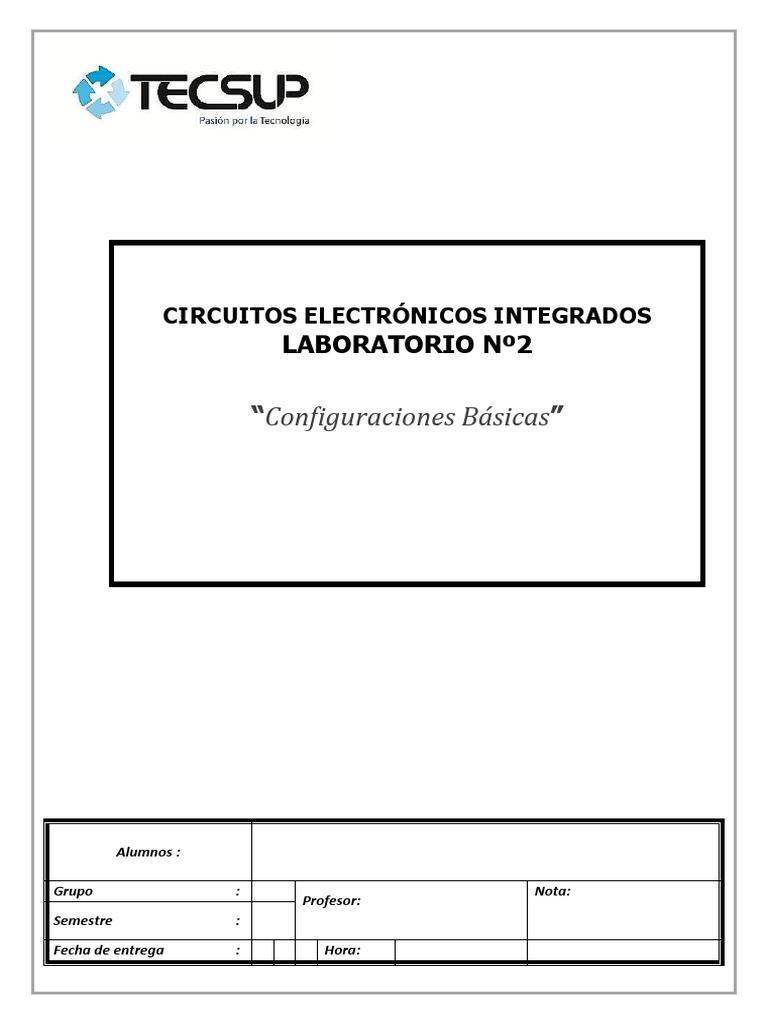

CIRCUITOS ELECTRÓNICOS INTEGRADOS

LABORATORIO Nº2

“Configuraciones Básicas”

Alumnos :

Grupo : Nota:
Profesor:
Semestre :

Fecha de entrega : Hora:

 Laboratorio 02 LAB 09
“Configuraciones Básicas” Página 1 / 7

I. OBJETIVOS
a) Conectar la realimentación de voltaje en circuitos con opamps.
b) Reconocer las configuraciones básicas para el tratamiento de señales eléctricas.
c) Clasificar las configuraciones básicas de circuitos con opamps en el tratamiento de señales
eléctricas.

II. MATERIAL Y EQUIPO

 01 Modulo Universal Lucas Nülle.  Conectores.
 01 Multímetro digital.  Amplificador Operacional.
 01 osciloscopio.  Software de Simulación.
 Resistencias.

III. FUNDAMENTO TEORICO

Uno de los amplificadores operacionales más empleados es el TL071, denominado 8-pin Dual
InlinePackage, or DIP.

Circuitos Realimentados

La aplicación de la realimentación negativa en un amplificador operacional ideal tiene la siguiente

restricción: La tensión que aparece entre las entradas inversora y no inversorase aproxima a cero cuando el
bucle de realimentación está cerrado.

Entonces las restricciones a tener en cuenta serán:

- No hay flujo de corriente en ningún terminal de entrada de un amplificador operacional ideal.
- Cuando es aplicada la realimentación negativa en un amplificador operacional, el voltaje de la
entrada diferencial de aproxima a cero.

- Configuración Inversora:
 Laboratorio 02 LAB 09
“Configuraciones Básicas” Página 2 / 7

- Configuración no inversora:

- Seguidor de voltaje:

Seguridad en la ejecución del laboratorio

Tener cuidado con el tipo y niveles de voltaje con

los que trabaja.

Antes de utilizar el multímetro, asegurarse que

esta en el rango y magnitud eléctrica adecuada.

Tener cuidado en la conexión y en la desconexión

de los equipos utilizados
 Laboratorio 02 LAB 09
“Configuraciones Básicas” Página 3 / 7

Procedimiento
PARTE I: Amplificador Inversor
A. Conecte el amplificador a la fuente de alimentación de +/- 15V y con A = 2 (Rf=10k y Ri=4.7k), de acuerdo a la figura
del circuito 01.
B. Calibrar en el generador de señales una señal senoidal de 1Vpp con frecuencia de 1KHz.
C. Conecte la entrada del generador de señales a la entrada inversora.

D. Medir la señal de entrada y de salida con el Osciloscopio.

E. Graficar la señal de entrada (Vin) y la señal de salida (Vout).

F.

Calcule el factor de amplificación A a partir de los valores

medidos y los valores de resistencias.

| U sal | R
= = = =
Amedido = | U ent −| Acalculado = R

G. Conecte el amplificador del circuito 01 con A = 20

(R19=100KΩ), la señal de salida debe saturar.
H. Medir la señal de entrada y de salida con el Osciloscopio.
I. Graficar la señal de entrada y la señal de salida.

J. C a l c u l e e l f a c t o r d e a m p l i fi c a c i ó n A a p a r ti r d e l o s v a l o r e s
medidos y los valores de resistencias.

| U sal | R
= = = =
Amedido = | U ent −| Acalculado = R

K. ¿Cuál es el valor de saturación positiva de la señal de salida? ¿Por qué no alcanza el valor de la fuente de
alimentación?
 Laboratorio 02 LAB 09
“Configuraciones Básicas” Página 4 / 7

L. ¿Cuál es el valor de saturación negativa de la señal de salida? ¿Por qué es distinto el valor de saturación negativa y el
valor de saturación positiva en la señal de salida?

PARTE II: Amplificador No Inversor

A. Conecte el amplificador a la fuente de alimentación de +/-
15V y con A = 3 (R10k y R4.7k), de acuerdo a la figura del
circuito 02.
B. Calibrar en el generador de señales una señal senoidal de
1Vpp con frecuencia de 1KHz.
C. Conecte la entrada del generador de señales a la entrada no
inversora.

D. Medir la señal de entrada y de salida con el Osciloscopio.

E. Graficar la señal de entrada (Vin) y la señal de salida (Vout).
F. Calibrar en el generador de señales una señal senoidal de
1Vpp con frecuencia de 100KHz.
G. Graficar la señal de entrada y la señal de salida.

H. Calcule el factor de amplificación A a partir de los valores medidos y los valores de resistencias.

| U sal | R
= = = 1+ =
Amedido = | U ent −| Acalculado = 1+ R
 Laboratorio 02 LAB 09
“Configuraciones Básicas” Página 5 / 7

PARTE III: Amplificador Seguidor de Tensión

A. Conecte el amplificador a la fuente de

alimentación de +/- 15V y con A = 1, de acuerdo
a la figura del circuito 03.
B. Calibrar en el generador de señales una señal
senoidal de 1Vpp con frecuencia de 1KHz.
C. Conecte la entrada del generador de señales a la
entrada no inversora.

D. Medir la señal de entrada y de salida con el

Osciloscopio.

E. Graficar la señal de entrada y la señal de salida.

F. ¿Qué relación existe entre las tensiones de entrada y salida, y consecuentemente como se llama también el circuito?
 Laboratorio 02 LAB 09
“Configuraciones Básicas” Página 6 / 7

IV. CUESTIONARIO

A. ¿Cuáles son las aplicaciones del amplificador seguidor de tensión?

B. Diseñar un circuito conformado por los tres siguientes amplificadores conectados en cascada: un amplificador
seguidor de tensión, luego un amplificador inversor de ganancia -5 y un amplificador seguidor de tensión. ¿Cuál es la
ganancia de todo este circuito? (dibujar el circuito)

C. Realice la demostración teórica de la ganancia en lazo cerrado de un amplificador seguidor de tensión.

 Laboratorio 02 LAB 09
“Configuraciones Básicas” Página 7 / 7

V. Observaciones y conclusiones
