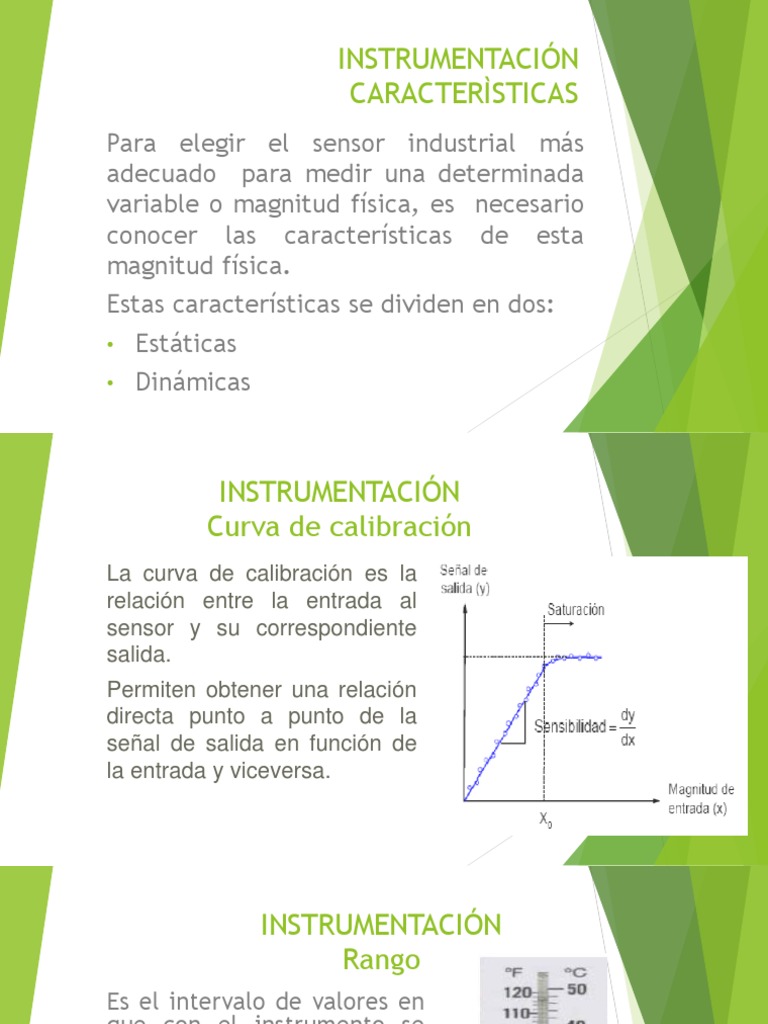

INSTRUMENTACIÓN

CARACTERÌSTICAS
Para elegir el sensor industrial más
adecuado para medir una determinada
variable o magnitud física, es necesario
conocer las características de esta
magnitud física.
Estas características se dividen en dos:
• Estáticas
• Dinámicas
 INSTRUMENTACIÓN
Curva de calibración
La curva de calibración es la
relación entre la entrada al
sensor y su correspondiente
salida.
Permiten obtener una relación
directa punto a punto de la
señal de salida en función de
la entrada y viceversa.
 INSTRUMENTACIÓN
Rango
Es el intervalo de valores en
que con el instrumento se
puede medir, éste debe
especificarse desde que
valor (el menor) y hasta que
valor (el mayor) se puede
medir.
Por ejemplo el rango del
termómetro que se muestra
en la figura es: desde –24
[ºC] hasta 50 [ºC].
 INSTRUMENTACIÓN
Resolución
Es el intervalo más
pequeño que se puede
medir con error mínimo en
el instrumento de
medición.
El termómetro de la figura
tiene una resolución :
de 2 [ºC].
INSTRUMENTACIÓN
Resolución
INSTRUMENTACIÓN
Resolución
 INSTRUMENTACIÓN
RESOLUCIÓN
RESUMEN:
Son los incrementos que va tomando la
variable de entrada .
• Si la resolución es de 1ºC : las
mediciones irán incrementando 1ºC,
2ºC, 3ºC, etc..
• Si la resolución es de 0.5ºC : las
mediciones irán incrementando 0.5ºC,
1ºC, 1.5ºC, 2ºC, etc..
 INSTRUMENTACIÓN
Exactitud

Capacidad para proporcionar a su salida una señal

que coincida con la que corresponda exactamente
al valor verdadero de la variable que se mide.
Es decir que tan cerca están las mediciones
experimentales del verdadero valor.
También se define como la proximidad entre el
valor obtenido y el valor real.
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Precisión:
Nos indica el grado con el cual el
instrumento nos devolverá la misma
medida, haciendo la medición bajo las
mismas condiciones.
También me indica el grado de
concordancia de los resultados
obtenidos.
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Precisión:
EJEMPLO:
1234567
3.5 3.75 4 4.5 4.6
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Sensibilidad:
Es la variación de la señal de salida del sensor
con respecto a una unidad del parámetro
físico(magnitud de entrada)
Ejemplos:
10mV/°C
100mA/T
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Spam (Alcance):
Es la diferencia algebraica entre los
valores superior e inferior del campo
de medida del instrumento.
Ejemplo:
Un termómetro de rango -40ºC hasta
60ºC, su spam es de 100.
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Spam (Alcance):
 INSTRUMENTACIÓN
ZONA MUERTA
Es la región de la curva de calibración
que presenta una sensibilidad nula.
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Linealidad:
Cercanía de la curva característica a una
recta especificada.
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Histéresis:
Es la diferencia en la medida
dependiendo del sentido en el que se ha
alcanzado. Un mismo valor de la magnitud
de entrada puede provocar salidas
diferentes dependiendo del sentido en el
que se haya modificado la
entrada (creciente o decreciente) hasta
alcanzar dicho valor.
 INSTRUMENTACIÓN
CARACTERÌSTICAS ESTÁTICAS
Histéresis:
