PRACTICA #2

POLARIZACION DE TRANSISTORES BJT

1.- DATOS INFORMATIVOS

Carrera: Ingeniería Mecánica Automotriz

Nombre de la asignatura: Electrónica Analógica - Digital (5809)
Modalidad: Presencial Semipresencial A distancia
Número de créditos: 6
Nivel: SÉPTIMO
2.- DESCRIPCION

La presente práctica se desarrollará para presentarse el día asignado para la práctica.

- TRABAJO A REALIZARSE:

* Diseñar y calcular las variables que intervienen en el circuito.

* Realizar la simulación de los circuitos.
* Armar en el protoboard, para demostrar el funcionamiento. (POSTERGADO)
* Análisis de resultados.
* Elaborar un Video de máximo 10min personal.

3.- INSTRUCCIONES.

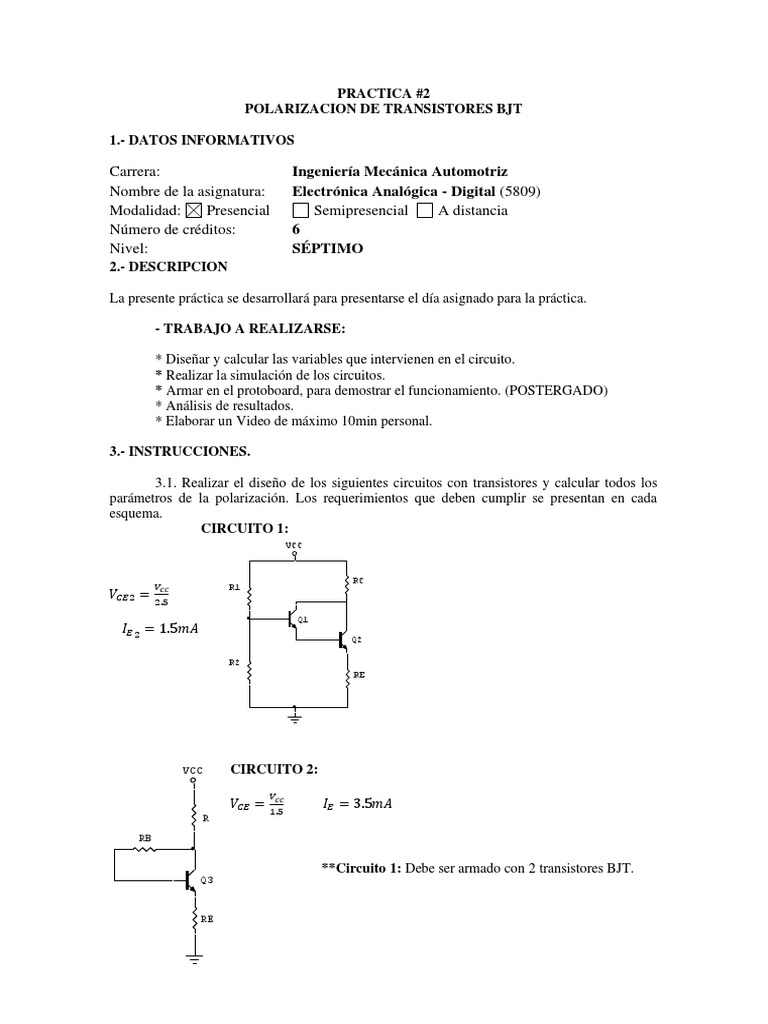

3.1. Realizar el diseño de los siguientes circuitos con transistores y calcular todos los
parámetros de la polarización. Los requerimientos que deben cumplir se presentan en cada
esquema.
CIRCUITO 1:
VCC

RC
𝑉𝑐𝑐 R1
𝑉𝐶𝐸2 =
2.5
Q1
𝐼𝐸 2 = 1.5𝑚𝐴
Q2

R2
RE

VCC CIRCUITO 2:
𝑉𝑐𝑐
𝑉𝐶𝐸 = 𝐼𝐸 = 3.5𝑚𝐴
1.5
R
RB

**Circuito 1: Debe ser armado con 2 transistores BJT.

Q3

RE
 3.2. Calcular, simular, medir y tabular los parámetros de la polarización como son:
IB IC IE VCC VTH R TH VRC
VRE VRB VBE VCE
** Calcular la potencia de las Resistencias para comprarlas y de los transistores para verificar si
necesitan disipador.

3.3 Dibujar el punto de trabajo y la recta de funcionamiento de las polarizaciones.

(Software de graficación Matlab, Geogebra, otros)

3.4. Elaborar el video y cargarlo como link de youtube máximo 10min.

4.- FECHA DE ENTREGA:

Entregar en la fecha acordada en el AVAC.

5.- OBSERVACIONES

5.1 Traer los elementos necesarios para poder medir y alimentar los circuitos
desarrollados. Si es necesario se deberá diseñar y armar las fuentes de alimentación.
