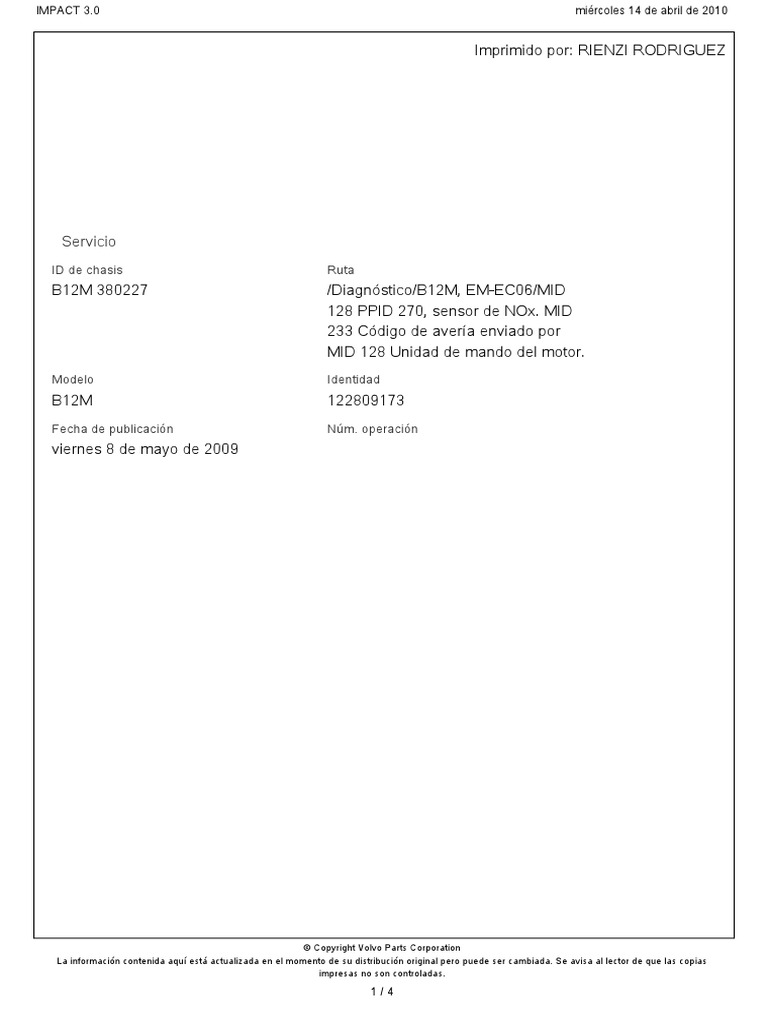

IMPACT 3.
0 miércoles 14 de abril de 2010
Imprimido por: RIENZI RODRIGUEZ
Servicio
ID de chasis Ruta
B12M 380227 /Diagnóstico/B12M, EM-EC06/MID
128 PPID 270, sensor de NOx. MID
233 Código de avería enviado por
MID 128 Unidad de mando del motor.
Modelo Identidad
B12M 122809173
Fecha de publicación Núm. operación
viernes 8 de mayo de 2009
© Copyright Volvo Parts Corporation
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias
impresas no son controladas.
1/4
IMPACT 3.0 miércoles 14 de abril de 2010
MID 128 PPID 270, sensor de NOx
MID 233 Código de avería enviado por MID 128 Unidad de mando del motor.
Encontrará más información sobre códigos de avería en Guided
Diagnostics.
Número de componente: A917, A918
Esquema eléctrico: CU
Síntoma de falla Símbolo OBD
general: en el
instrumento
Adaptador en el 9990216
componente:
Varios: 9812519
© Copyright Volvo Parts Corporation
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias
impresas no son controladas.
2/4
IMPACT 3.0 miércoles 14 de abril de 2010
Tipo de Síntoma: Causa posible:
avería:
FMI 2
Nivel de NOx erróneo Sistema dosificador
Sistema de escape
Sistema de entrada de aire
Sensor de NOx
FMI 3
Cableado entre la ECU y el sensor
de NOx
Sensor de NOx
FMI 5
Cableado del sensor de NOx
Sensor de NOx
FMI 9
Tensión de alimentación del
sensor de NOx
Comunicación CAN entre EMS y
la ECU de NOx
FMI 12
Sensor de NOx
FMI 13
Sensor de NOx
FMI 14
Tensión de alimentación
demasiado alta en la ECU de NOx
¡Nota! El AdBlue no debe entrar en contacto con componentes eléctricos. De hacerlo puede causar fugas superficiales
y deteriorar la superficie de contacto.
Medición de tensión
© Copyright Volvo Parts Corporation
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias
impresas no son controladas.
3/4
IMPACT 3.0 miércoles 14 de abril de 2010
Medición Posición Puntos de medición Valor Valor Otros
de llave nominal medido
Caja de Esquema
medición eléctrico
Alimentación II 3–4 3–4 U = Ubat
del sensor
de NOx
Enlace de 1–3 1–3 U = 2,7 ± 1
control 0,3 V
J1939
CANH
Enlace de 2–3 2–3 U = 2,3 ± 1
control 0,3 V
J1939 CANL
1 Ver la documentación de servicio, grupo 37, IMPACT: Grupo 37, Diagnóstico, Enlaces de datos, diagnóstico de
averías; para más diagnósticos.
