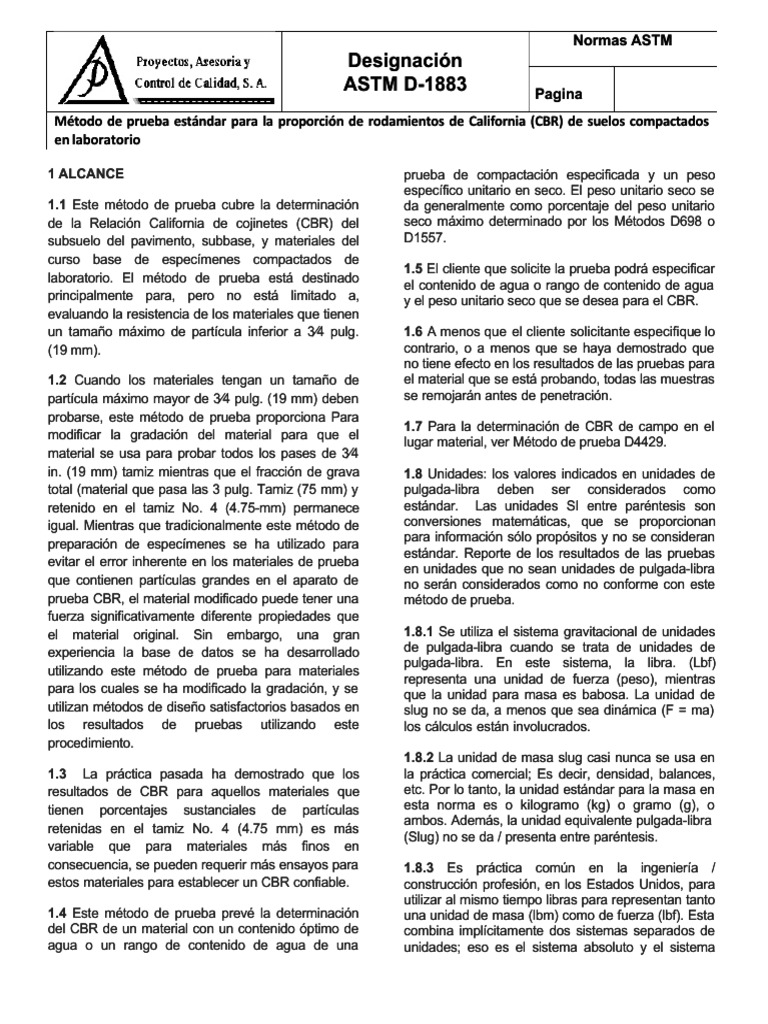

Normas ASTM
Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
1 ALCANCE
1.1 Este método de prueba cubre la determinación
de la Relación California de cojinetes (CBR) del
subsuelo del pavimento, subbase, y materiales del
curso base de especímenes compactados de
laboratorio. El método de prueba está destinado
principalmente para, pero no está limitado a,
evaluando la resistencia de los materiales que tienen
un tamaño máximo de partícula inferior a 3⁄4 pulg.
(19 mm).
1.2 Cuando los materiales tengan un tamaño de
partícula máximo mayor de 3⁄4 pulg. (19 mm) deben
probarse, este método de prueba proporciona Para
modificar la gradación del material para que el
material se usa para probar todos los pases de 3⁄4
in. (19 mm) tamiz mientras que el fracción de grava
total (material que pasa las 3 pulg. Tamiz (75 mm) y
retenido en el tamiz No. 4 (4.75-mm) permanece
igual. Mientras que tradicionalmente este método de
preparación de especímenes se ha utilizado para
evitar el error inherente en los materiales de prueba
que contienen partículas grandes en el aparato de
prueba CBR, el material modificado puede tener una
fuerza significativamente diferente propiedades que
el material original. Sin embargo, una gran
experiencia la base de datos se ha desarrollado
utilizando este método de prueba para materiales
para los cuales se ha modificado la gradación, y se
utilizan métodos de diseño satisfactorios basados en
los resultados de pruebas utilizando este
procedimiento.
1.3 La práctica pasada ha demostrado que los
resultados de CBR para aquellos materiales que
tienen porcentajes sustanciales de partículas
retenidas en el tamiz No. 4 (4.75 mm) es más
variable que para materiales más finos en
consecuencia, se pueden requerir más ensayos para
estos materiales para establecer un CBR confiable.
1.4 Este método de prueba prevé la determinación
del CBR de un material con un contenido óptimo de
agua o un rango de contenido de agua de una
Pagina
prueba de compactación especificada y un peso
específico unitario en seco. El peso unitario seco se
da generalmente como porcentaje del peso unitario
seco máximo determinado por los Métodos D698 o
D1557.
1.5 El cliente que solicite la prueba podrá especificar
1.5 El
el contenido de agua o rango de contenido de agua
y el peso unitario seco que se desea para el CBR.
1.6  A menos que el cliente solicitante especifique
1.6 A especifique lo
contrario, o a menos que se haya demostrado que
no tiene efecto en los resultados de las pruebas para
el material que se está probando, todas las muestras
se remojarán antes de penetración.
1.7  Para la determinación de CBR de campo en el
1.7
lugar material, ver Método de prueba D4429.
1.8 Unidades: los valores indicados en unidades de
1.8 Unidades:
pulgada-libra deben ser considerados como
estándar. Las unidades SI entre paréntesis son
conversiones matemáticas, que se proporcionan
para información sólo propósitos y no se consideran
estándar. Reporte de los resultados de las pruebas
en unidades que no sean unidades de pulgada-libra
no serán considerados como no conforme con este
método de prueba.
1.8.1 Se utiliza el sistema gravitacional de unidades
1.8.1 Se
de pulgada-libra cuando se trata de unidades de
pulgada-libra. En este sistema, la libra. (Lbf)
representa una unidad de fuerza (peso), mientras
que la unidad para masa es babosa. La unidad de
slug no se da, a menos que sea dinámica (F = ma)
los cálculos están involucrados.
1.8.2 La unidad de masa slug casi nunca se usa en
1.8.2 La
la práctica comercial; Es decir, densidad, balances,
etc. Por lo tanto, la unidad estándar para la masa en
esta norma es o kilogramo (kg) o gramo (g), o
ambos. Además, la unidad equivalente pulgada-libra
(Slug) no se da / presenta entre paréntesis.
1.8.3  Es práctica común en la ingeniería /
1.8.3
construcción profesión, en los Estados Unidos, para
utilizar al mismo tiempo libras para representan tanto
una unidad de masa (lbm) como de fuerza (lbf). Esta
combina implícitamente dos sistemas separados de
unidades; eso es el sistema absoluto y el sistema

Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
gravitatorio. Es científicamente indeseable para
combinar el uso de dos conjuntos separados de
Unidades en pulgadas dentro de un solo estándar.
Como se ha dicho, este estándar incluye el sistema
gravitatorio de unidades de pulgada-libra y no usa /
presenta la unidad slug para masa. Sin embargo, el
uso de balanzas o balanzas que registran libras de
masa (lbm) o la densidad de registro en lbm / ft3 no
se considerará como no conforme con esta norma.
1.8.4 Los términos densidad y peso unitario se usan
a menudo indistintamente la densidad es la masa
por unidad de volumen mientras que el peso es la
fuerza por unidad de volumen. En esta norma, la
densidad es dado solo en unidades SI. Una vez
determinada la densidad, el peso unitario se calcula
en unidades SI o pulgada-libra, o ambas.
1.9  Todos los valores observados y calculados se
ajustarán a las directrices para dígitos significativos
y redondeos establecidos en la práctica D6026.
1.9.1  Los procedimientos utilizados para especificar
cómo se recopilan los datos / registrados o
calculados en esta norma son considerados como el
estándar en la industria. Además son representantes
de los dígitos significativos que generalmente deben
ser retenidos. Los procedimientos utilizados no
consideran variación material, propósito para
obtención de los datos, estudios de propósito
especial, o cualquier consideración para los
objetivos del usuario, y es una práctica común
aumentar o reducir dígitos significativos de los datos
reportados para ser acorde con estas
consideraciones. Está más allá del alcance de esta
norma para considerar dígitos significativos
utilizados en analítica métodos para el diseño de
ingeniería.
1.10  Esta norma no pretende abordar todas los
problemas de seguridad, si los hay, asociados con
su uso. Es responsabilidad del usuario de esta
norma establecer prácticas de seguridad y salud y
determinar la aplicabilidad de las limitaciones
reglamentarias antes de su uso.
2. DOCUMENTOS REFERENCIADOS
2.1 Estándares ASTM:
Normas ASTM
Pagina
C670 Práctica para preparar declaraciones de
precisión y sesgo para los métodos de prueba para
materiales de construcción
D422 Método de prueba para el análisis del tamaño
de partículas de los suelos (retirado 2016).
D653 Terminología relacionada con el suelo, la roca
y el contenido de fluidos.
D698  Métodos de prueba para características de
compactación del suelo en el laboratorio usando
esfuerzo estándar (12,400 ft-lbf / ft3 (600 kN-m /
m3))
D1557  Métodos de prueba para características de
compactación del suelo en el laboratorio usando
esfuerzo modificado (56,000 ft-lbf / ft3) (2,700 kN-m /
m3))
D2168  Prácticas de Calibración en Laboratorio de
Compactadores suelo Mecánico-pisón.
D2216 Métodos de prueba para la determinación de
Contenido de agua en laboratorio (Humedad) de
suelo y roca en masa.
D2487  Práctica de Clasificación de Suelos para
Ingeniería propósitos (Sistema Unificado de
Clasificación de Suelos).
D2488  Práctica para la Descripción e Identificación
de suelos (Procedimiento Visual-Manual).
D3740  Práctica de Requisitos Mínimos para
agencias comprometidos en pruebas y/o
inspecciones de suelos y rocas como utilizado en el
diseño de ingeniería y construcción.
D4318 Métodos de prueba para límite líquido, límite
de plástico e Índice de plasticidad de los suelos.
D4429  Método de prueba para CBR (California
Bearing Ratio) de suelos en su lugar.
D4753  Guía para evaluar, seleccionar y especificar
saldos y masas estándar para uso en suelo, roca y
pruebas de materiales de construcción.
D6026  Práctica para el uso de dígitos significativos
en geotécnica datos.
E11 Especificación para tela de tamiz de prueba de
alambre tejido y prueba tamices.
3. TERMINOLOGÍA
3.1 Definiciones.
3.1.1 Para definiciones comunes de términos en
esta norma, refiérase a la terminología D653.

Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
3.2 Definiciones de términos específicos de esta
norma:
3.2.1 Contenido de agua del espécimen de
compactación, wi  –  agua Contenido en porcentaje
de material utilizado para compactar la prueba
muestra.
3.2.2 Contenido de agua en la parte superior 1 pulg.
(25.4 mm) después de remojar ws: contenido de
agua en porcentaje de 1 pulgada (25.4 mm) superior
de material retirado de la muestra compactada
después de remojar y la penetración.
3.2.3 Contenido de agua después de la prueba, wf:
contenido de agua en porcentaje del espécimen
compactado después de remojo y final penetración;
No incluye material descrito en 3.2.2.
3.2.4 Densidad en seco según compactado y antes
de remojar, Pdi —  en seco la densidad de la
muestra de prueba compactada utilizando el medido
masa húmeda y calculando la masa seca utilizando
el contenido de agua definido en 3.2.1.
4. RESUMEN DEL MÉTODO DE PRUEBA
4.1  La prueba de relación de rodamientos de
California (CBR) se usa en la evaluación de
subgrado, subbase y materiales de base como una
ayuda para el diseño de pavimentos. La prueba de
laboratorio utiliza un pistón circular para penetrar el
material compactado en un molde a una tasa
constante de penetración. El CBR se expresa como
la relación de la carga que se requiere para una
unidad en el pistón para penetrar 0.1 in. (2.5 mm) y
0.2 in (5.1 mm) del material de prueba a la carga de
la unidad requerida para penetrar en un material
estándar de piedra triturada bien graduada.
4.2 Este método de prueba se utiliza para
determinar el CBR de un material compactado en un
molde especificado. Le incumbe al cliente solicitando
que especifique el alcance de las pruebas para
satisfacer el protocolo del cliente o requisitos
específicos de diseño. Posible alcance de la prueba
incluye:
Normas ASTM
Pagina
4.2.1 Se pueden realizar pruebas de penetración de
CBR en cada punto de una prueba de compactación
realizada de acuerdo con el Método C D698 o
D1557. El molde CBR con el disco espaciador
especificado en esta norma tiene las mismas
dimensiones internas que un molde de
compactación de 6.000-in de diámetro (152,4 mm).
4.2.2  Otra alternativa es que se realice la prueba
CBR en material compactado con un contenido de
agua y densidad específico. Alternativamente, se
puede establecer un rango de contenido de agua
para uno o más valores de densidad y con
frecuencia requerirán una serie de especímenes
preparados con dos o tres esfuerzos compactos
para los contenidos de agua especificados o sobre
el rango de contenidos de agua pedido. Los
esfuerzos compactos se logran siguiendo los
procedimientos de D698 o D1557 pero variando los
golpes por capa para producir densidades por
encima y por debajo de la densidad deseada.
5. IMPORTANCIA Y USO
5.1 Este método de prueba se utiliza para evaluar el
potencial de fuerza de los materiales de subgrado,
subbase y base, Incluyendo materiales reciclados
para uso en el diseño de carreteras y pavimentos del
aeródromo. El valor CBR obtenido en esta prueba
forma una parte integral de varios métodos de
diseño de pavimento flexible.
5.2  Para aplicaciones donde el efecto del agua de
compactación el contenido en CBR es pequeño,
como el de grano grueso y materiales sin cohesión,
o cuando se haga un subsidio por el efecto de
diferentes contenidos de compactación de agua en
el procedimiento de diseño el CBR se puede
determinar con el contenido óptimo de agua de un
esfuerzo de compactación especificado. El peso
unitario seco especificado es normalmente el
porcentaje mínimo de compactación permitido por la
especificación de compactación de campo del
cliente.
5.3  Para aplicaciones donde el efecto del agua de
compactación el contenido en CBR es desconocido
o donde se desea dar cuenta por su efecto, el CBR
se determina para un rango de agua contenidos,
generalmente del rango de contenido de agua

Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
permitido para el campo de compactación utilizando
el protocolo o especificación del cliente para
compactación de campo.
5.4  Los criterios para la preparación de
especímenes de prueba de autoformación (y otros)
materiales que ganan fuerza con el tiempo debe
basarse en una evaluación de ingeniería geotécnica.
Como dirigidos por el cliente, los materiales auto
cementantes deberán ser debidamente curados
hasta relaciones de rodamientos que representan
servicio a largo plazo las condiciones pueden ser
medidas.
NOTA 1 —  La calidad de los resultados producidos
 por esta norma depende de la competencia del
 personal que lo realiza, y de la adecuación de los
equipos e instalaciones utilizados. Agencias que
cumplen con los criterios de la práctica D3740
generalmente se consideran capaces de ser
competentes y pruebas objetivas / muestreo /
inspección / etc. Los usuarios de esta norma son
advertidos del cumplimiento de la Práctica D3740 no
garantiza en sí mismo resultados fiables. Los
resultados confiables dependen de muchos factores;
la práctica d3740 proporciona un medio para evaluar
algunos de esos factores.
6 EQUIPO
6.1 Máquina de carga- La máquina de carga será
equipado con una cabeza o base móvil (no pulsante)
que viaja a una velocidad uniforme de 0.05 in. (1.3
mm) / minuto para empujar el pistón de penetración
en el espécimen. La tasa de carga de 0.05 pulg.
(1,3 mm) /minuto se mantendrá dentro del ±20%
sobre el rango de cargas desarrolladas durante la
penetración. El mínimo de carga de capacidad de la
máquina se basará en los requisitos indicados en la
tabla 1.
6.1.1  La máquina deberá estar equipada con un
indicador de carga dispositivo adaptado a la carga
máxima de penetración prevista el dispositivo
indicador de carga deberá tener una precisión
mínima de: 10 lbf (44 N) o menos para una
capacidad de 10,000 lbf (44 kN); 5 lbf (22 N) o
menos para 5,000 lbf (22 kN) y 2 lbf (9 N) o menos
para 2,500 lbf (11 kN).
Normas ASTM
Pagina
Tabla 1. Capacidad de carga mínima
CBR máximo Capacidad de carga mínima
medible (lbf) (kN)
20 2 500 11.2
50 5 000 22.3
˃50 10 000 44.5
6.2 Dispositivo de medición de penetración: El
dispositivo de medición de penetración (con un
indicador de cuadrante mecánico o electrónico
transductor de desplazamiento) debe ser capaz de
leer al más cercano a 0.001 pulg. (0.025 mm) y
provisto de accesorios de montaje. El montaje de
dispositivo de medición de la deformación deberá
estar conectado al pistón penetración y el borde del
molde proporcionando medición y una penetración
precisa. Montar el conjunto de soporte de
deformación el componente estresado del bastidor
de carga (como las varillas de unión) introducir
inexactitudes en las medidas de penetración.
6.3 Molde — El molde será un cilindro de metal
rígido con un diámetro interior de 6.000 ± 0.026 pulg.
(152.4 ± 0.66 mm) y una altura de 7.000 ± 0.018
pulg. (177.8 ± 0.46 mm). Será provisto de un collarín
de extensión de metal de al menos 2.0 pulg. (50.8
mm) de altura y una placa de base metálica que
tiene al menos veinte ocho orificios de diámetro
1⁄16-in. (1,59 mm) espaciado uniformemente sobre
la placa dentro de la circunferencia interior del
molde. Cuando el disco espaciador está montado en
la parte inferior del molde, el molde tendrá un
volumen interno (excluyendo el collar de extensión)
de 0.0750 ± 0.0009 ft 3 (2124 ± 25 cm 3). Se muestra
un conjunto de molde que tiene las características
mínimas requeridas en la figura 1. Se utilizará un
procedimiento de calibración para confirmar el
volumen real del molde con el disco espaciador
insertado. Los procedimientos de calibración
adecuados están contenidos en los métodos de
prueba D698 y D1557.
6.4 Disco espaciador —  Un disco espaciador
circular de metal (ver Fig. 1) con un diámetro exterior
mínimo de 5 15⁄16 pulg. (150.8 mm) pero no mayor
que permitirá que el disco espaciador se deslice
fácilmente en el molde. El disco espaciador debe ser
2.416 ± 0.005 in. (61.37 ± 0.13 mm) de altura.

Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
6.5 Apisonador —  Un apisonador como se
especifica en cualquiera de los métodos de prueba
D698 o D1557 excepto que si se utiliza un
apisonador mecánico debe estar equipado con un
pie circular, y cuando así esté equipado, debe
proporcionar un medio para distribuir uniformemente
los golpes del apisonador sobre la superficie del
suelo a compactar en un molde de 6.000 pulgadas
(152.4 mm) de diámetro. El apisonador mecánico
debe ser calibrado y ajustado de acuerdo con la
prueba métodos D2168.
6.6 Aparato de medición de la expansión — Un
Vástago de metal ajustable y chapa perforada, de
configuración similar a la mostrada en la figura 2. La
placa perforada debe ser de 5 7⁄8 a 5 15⁄16 in.
(149.2 a 150.8 mm) de diámetro y tener al menos
cuarenta y dos agujeros de 1⁄16 pulg. (1.59 mm) de
diámetro uniformemente espaciados sobre el plato.
Un trípode de metal para soportar el indicador de
dial para medir también se requiere la cantidad de
oleaje durante el remojo. El aparato de medición de
expansión no pesará más de 2.8 lbf o una masa de
1,3 kg.
6.6.1 Dispositivo de medición de oleaje: Indicadores
de dial generalmente mecánico capaces de leer
hasta 0.001 pulg. (0.025 mm) con un rango de 0.200
pulgadas (5 mm) mínimo.
6.7 Pesos de recargo: estos “pesos” son en
realidad
"Masas" convertidas en una fuerza. Uno o dos pesos
anulares de metal que tienen un peso total de 10 ±
0.05 lbf (equivalente a una masa de 4.54 ± 0.02 kg)
y pesos de metal ranurados que tienen un peso de 5
± 0.05 lbf (equivalente a una masa de 2.27 ± 0.02
kg). El peso anular debe ser de 5 7/8 a 5 15/16 pulg.
(149.2 a 150.8 mm) de diámetro y debe tener un
agujero central de aproximadamente 2 1⁄8 in. (53.98
mm) (Ver Fig. 3).
6.8 Pistón de penetración: un pistón de metal
1.954 ± 0.005 pulg. (49.63 ± 0.13 mm) de diámetro y
no menos de 4 pulg. (101.6 mm) de largo (ver fig. 3).
6.9 Balance: Una balance de clase GP5 que cumple
con los requisitos de las especificaciones D4753
para legibilidad de 1 g.
Normas ASTM
Pagina
6.10 Horno de secado: controlado
termostáticamente, preferiblemente de tipo forzado y
capaz de mantener una temperatura uniforme de
230 ± 9 ° F (110 ± 5 ° C) durante toda cámara de
secado.
6.11 Tamices: 3⁄4 pulg. (19 mm) y No. 4 (4.75 mm),
conforme a los requisitos de la Especificación E11.
6.12 Papel de filtro: un filtrado rápido, endurecido
de alta calidad, papel de filtro con bajo contenido de
cenizas, 6.000 pulg. (152.4 mm) de diámetro.
6.13 Regleta: Una regla rígida de metal de cualquier
longitud conveniente pero no menos de 10.0 pulg.
(254 mm) el total la longitud de la regla debe ser
mecanizada directamente a una tolerancia de ±
0.005 pulg. (± 0.13 mm). El borde de raspado debe
Ser biselado si es más grueso que 1⁄8 in. (3 mm).
6.14  Tanque o bandeja de remojo: Un tanque o
bandeja con suficiente profundidad y respirar para
permitir que el agua libre alrededor y sobre el molde
ensamblado. El tanque o bandeja debe tener una
rejilla inferior que permita el libre acceso de agua a
las perforaciones en la base del molde.
6.15  Herramientas de mezcla: Herramientas
diversas como la mezcla, sartén, cuchara, paleta,
espátula, etc., o un dispositivo mecánico para
mezclado de la muestra de suelo con agua.
7. MUESTRA
7.1  El espécimen (es) para compactación se
preparará de acuerdo con los procedimientos C.
dados en el método de prueba D698 o D1557 para
compactación en un 6.000-in molde (152.4 mm),
excepto lo siguiente:
7.1.1  Si todo el material pasa un tamiz 3⁄4-in (19
mm), toda la gradación se usará para preparar
especímenes para compactación sin modificación si
el material se retiene en el tamiz 3⁄4 pulgadas (19
mm), el material retenido en el 3⁄4 -in. (19 mm) el
tamiz será removido y reemplazado por una masa
de material igual que pasa el 3⁄4 -in. (19 mm) tamiz
y retenido en el tamiz No. 4 (4.75 mm) obtenido por
separación de porciones de la muestra no utilizada
para la prueba.
 Normas ASTM
Designación
ASTM D-1883 Pagina
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio

Figura 1. Molde con collar de extensión y disco espaciador.

NOTA 1-Vea la Tabla 2 para equivalentes SI.

 Normas ASTM
Designación
ASTM D-1883 Pagina
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
 Normas ASTM
Designación
ASTM D-1883 Pagina
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio

Figura. 2 Aparatos de Medición de Expansión

NOTA 1-Vea la Tabla 2 para equivalentes SI.
 Normas ASTM
Designación
ASTM D-1883 Pagina
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio

Figura. 3 Sobrecargas Pesos y Pistón de Penetración

NOTA 1-Vea la Tabla 2 para equivalentes SI.

Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
8. MUESTRAS DE PRUEBA
8.1 Relación de rodamientos al contenido óptimo
de agua únicamente - Usando material preparado
como se describe en 7.1, realice una compactación
de prueba con un número suficiente de muestras de
prueba para establecer el contenido óptimo de agua
para el suelo utilizando el método de compactación
especificado, ya sea los métodos de prueba D698 o
D1557. Una prueba de compactación realizada
previamente con el mismo el material puede ser
sustituido por la prueba de compactación solo
descrito, siempre que si la muestra contiene material
retenido en el 3/4 pulg. (19 mm) pantalla, suelo
preparado como se describe en 7.1 se utiliza.
NOTA 2 —  Peso máximo unitario seco obtenido de
una prueba de compactación realizada en un
diámetro 4.000-in. (101.6 mm) del molde puede ser
ligeramente mayor que el peso unitario seco máximo
obtenido de la compactación en el molde 6.000-in.
(152.4-mm) molde de compactación o CBR.
8.1.1  Para casos en los que se desea el CBR al
100% máximo del peso unitario seco y contenido de
agua óptimo, compacto y muestra utilizando el
procedimiento de compactación especificado, ya sea
prueba métodos D698 o D1557, desde el suelo
preparado hasta ± 0.5 porcentual del contenido
óptimo de agua determinado de acuerdo con el
Método de Prueba D2216.
8.1.2 Cuando se desee el CBR con un contenido
óptimo de agua y un porcentaje del peso unitario
máximo en seco, compactar tres especímenes del
suelo preparado hasta ± 0.5 por ciento de contenido
óptimo de agua y utilizando la compactación
especificada, pero utilizando un número diferente de
golpes por capa para cada espécimen. El número de
golpes por capa se variará según sea necesario
para preparar muestras con pesos unitarios por
encima y por debajo del valor deseado. Por lo
general, si se desea el CBR para el suelo al 95% del
peso máximo de la unidad seca, los especímenes
compactados con 56, 25 y 10 golpes por capa son
satisfactorios. La penetración se realizará en cada
uno de estos especímenes.
Normas ASTM
Pagina
8.2 Relación de cojinetes para un rango de
contenido de agua: Prepare las muestras de
manera similar a la descrita en 8.1, excepto que
cada muestra utilizada para desarrollar la curva de
compactación debe ser penetrada. Además, se debe
desarrollar la relación peso-unidad de peso completa
para las compactaciones de 25 golpes y 10 golpes
por capa y se debe penetrar cada muestra de
ensayo compactada. Realizar toda la compactación
en el molde CBR. En los casos en que el peso
unitario especificado se encuentre en o cerca del
100% del peso unitario máximo seco, será necesario
incluir un esfuerzo de compactación mayor a 56
golpes por capa.
NOTA 3:   Donde se determinó el peso unitario seco
máximo de la compactación en las 4 pulgadas.
(101.6 mm), puede ser necesario compactar
especímenes como se describe en 8.1.2, usando 75
golpes por capa o algún otro valor suficiente para
 producir un espécimen que tenga un peso unitario
igual o mayor que el requerido.
NOTA 4:  El gráfico de registro de Asemilog de peso
unitario seco versus esfuerzo de compactación
generalmente proporciona una relación de línea
recta cuando el esfuerzo de compactación en ft-lb /
ft3 se grafica en la escala de registro. Este tipo de
gráfico es útil para establecer el esfuerzo de
compactación y la cantidad de golpes por capa
necesarios para cubrir el peso especificado de la
unidad seca y el rango de contenido de agua.
8.2.1 Tomar una muestra representativa del material
antes de empaparlo para determinar el contenido de
agua al 0.1% más cercano de acuerdo con el
Método de prueba D2216. Si el proceso de
compactación se realiza bajo un rango de
temperatura controlada, de 65 a 75 ° F (18 a 24 ° C),
y el material procesado se mantiene sellado durante
el proceso compacto, solo se requiere una muestra
de contenido de agua representativa. Sin embargo,
si el proceso de compactación se realiza en un
entorno no controlado, tome dos muestras de
contenido de agua, una al comienzo de la
compactación y otra muestra del material restante
después de la compactación. Utilice el método de
prueba D2216 para determinar el contenido de agua
y promediar los dos valores para informar. Las dos
muestras no deben diferir más de 1.5 puntos

Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
porcentuales para asumir una uniformidad razonable
del contenido de agua de la muestra compactada.
8.2.2 Si la muestra de prueba de CBR compactada
no debe empaparse, se puede tomar una muestra
de contenido de agua, después de la prueba de
penetración, de acuerdo con los Métodos de prueba
D698 o D1557 para determinar el contenido de agua
promedio.
8.2.3 Coloque el disco espaciador, con el orificio de
extracción hacia abajo, en la placa base. Sujete el
molde (con el collarín de extensión adjunto) a la
placa base con el orificio para el mango de
extracción hacia abajo. Inserte el disco espaciador
sobre la placa base y coloque un disco de papel de
filtro en la parte superior del disco espaciador.
Compactar la mezcla de agua y suelo en el molde
de acuerdo con 8.1, 8.1.1 u 8.1.2.
8.2.4  Retire el collar de extensión y recorte con
cuidado la tierra compactada incluso con la parte
superior del molde por medio de una regla. Parche
con un material de tamaño más pequeño los orificios
que puedan haberse desarrollado en la superficie al
eliminar el material grueso. Retire la placa base
perforada y el disco espaciador, pese y registre la
masa del molde más el suelo compactado. Coloque
un disco de papel de filtro en la placa base
perforada, invierta el molde y la tierra compactada, y
fije la placa base perforada al molde con tierra
compactada en contacto con el papel de filtro.
8.2.5  Coloque los pesos adicionales en la placa
perforada y el conjunto del vástago ajustable y
bájelos con cuidado sobre la muestra de suelo
compactado en el molde. Aplique un recargo igual al
peso del material base y el pavimento dentro de 5 lbf
o una masa de 2,27 kg, pero en ningún caso el peso
total utilizado será inferior a 10 lbf o una masa no
inferior a 4,54 kg. Si se especifica el peso de la
carga de la nariz, use 10 lbf. La masa del aparato de
medición de expansión se ignora. Sumerja el molde
y los pesos en agua para permitir el acceso libre del
Normas ASTM
Pagina
agua a la parte superior e inferior de la muestra.
Tome las medidas iniciales para el oleaje y deje que
la muestra se remoje durante 96 ± 2 horas.
Mantener un nivel de agua constante durante este
período. Se permite un período de inmersión más
corto para suelos de grano fino o suelos granulares
que absorben la humedad fácilmente, si las pruebas
muestran que el período más corto no afecta los
resultados. Al final del período de inmersión, tome
las mediciones finales del oleaje y calcule el oleaje
al 0.1% más cercano como porcentaje de la altura
inicial de la muestra.
8.2.6 Retire el agua libre de la superficie superior de
la muestra y deje que la muestra drene hacia abajo
durante al menos 15 minutos. Tenga cuidado de no
alterar la superficie de la muestra durante la
extracción del agua. Puede ser necesario inclinar la
muestra para eliminar el agua de la superficie. Retire
los pesos, la placa perforada y el papel de filtro, y
determine y registre la masa.
NOTA 5:   El usuario puede encontrar conveniente
colocar la base del molde en el borde de una
cacerola poco profunda para proporcionar la
inclinación y con cuidado utilizando una jeringa de
bulbo y toallas adsorbentes para eliminar el agua
libre.
9. PROCEDIMIENTO PARA LA PRUEBA DE
RODAMIENTOS
9.1 Coloque un recargo de pesos sobre el
espécimen suficiente para producir una intensidad
del peso del pavimento u otra carga especificada; Si
no se especifica el peso del pavimento, use 10 lbf o
una masa de 4.54 kg. Si el espécimen se ha
empapado previamente, el recargo será igual al
utilizado durante el período de inmersión. Para evitar
la agitación del suelo en el orificio de los pesos de
sobrecarga, coloque el peso de sobrecarga anular
de 5 lbf o una masa de 2,27 kg en la superficie del
suelo antes de asentar el pistón de penetración,
después de lo cual coloque el resto de las pesas de
sobrecarga.

Designación
ASTM D-1883
Método de prueba estándar para la proporción de rodamientos de California (CBR) de suelos compactados
en laboratorio
9.2  Asiente el pistón de penetración con la menor
carga posible, pero en ningún caso en exceso de 10
lbf (44 N). Ponga a cero los medidores de carga y de
penetración o haga provisiones para restar los
valores iniciales de todos los datos recopilados
posteriormente. Esta carga inicial es necesaria para
garantizar un asentamiento satisfactorio del pistón y
se debe considerar como la carga cero al determinar
la relación de penetración de la carga. Conecte el
dispositivo de medición de penetración de acuerdo
con 6.2.
9.3 Aplique la carga en el pistón de penetración de
modo que la velocidad de penetración sea de
aproximadamente 0.05 in. (1.27 mm) / min. Registre
las lecturas de carga en las penetraciones de 0,025
pulg. (0,64 mm), 0,050 pulg. (1,3 mm), 0.075 in. (1,9
mm), 0.100 in. (2,5 mm), 0,125 pulg. (3,18 mm),
0.150 en. (3.8 mm), 0.175 pulgadas (4.45 mm),
0.200 pulgadas (5.1 mm), 0.300 pulgadas (7.6 mm),
0.400 pulgadas (10 mm) y 0.500 pulgadas (13 mm).
Tenga en cuenta la carga máxima y la penetración si
se produce para una penetración de menos de 0.500
pulg. (13 mm). Con los dispositivos de carga
operados manualmente, puede ser necesario tomar
lecturas de la carga a intervalos más cercanos para
controlar la tasa de penetración. Mida la profundidad
de la penetración del pistón en el suelo colocando
una regla en la muesca y midiendo la diferencia
desde la parte superior del suelo hasta la parte
inferior de la muesca. Si la profundidad no coincide
con la profundidad del medidor de penetración,
determine la causa y pruebe una nueva muestra.
NOTA 6 —  En cargas elevadas, los soportes
 pueden torcerse y afectar la lectura del medidor de
 penetración. La verificación de la profundidad de la
 penetración del pistón es un medio para verificar las
indicaciones de deformación erróneas.
9.4  Si la muestra de prueba se empapó
previamente, retire el suelo del moho y determine el
contenido de agua al 0.1% más cercano de la parte
superior de 1 pulgada. (25.4 mm) de acuerdo con el
Método de Prueba D2216. Si la muestra de prueba
Normas ASTM
Pagina
no se empapó, tome la muestra de contenido de
agua de acuerdo con los Métodos de prueba D698 o
D1557.
10. CALCULO
10.1  Curva de penetración de carga: calcule la
tensión de penetración en libras por pulgada
cuadrada (psi) o mega pascales (MPa) tomando la
fuerza de carga medida y divídala por el área de la
sección transversal del pistón. Grafique la curva de
estrés versus penetración. En algunos casos, la
curva de penetración de tensión puede ser cóncava
hacia arriba inicialmente, debido a irregularidades de
la superficie u otras causas, y en tales casos el
punto cero se ajustarán como se muestra en las
Figs. 4 y 5.
NOTA 7 —  Figuras. 4 y 5 deben usarse como un
ejemplo de corrección de curvas de penetración de
carga solamente. No significa que la tensión en el
pistón a la penetración de 0.2 in sea siempre mayor
que la tensión aplicada en la entrada de 0.1 in.
Penetración.
10.2  Relación de rodamiento: utilizando valores de
tensión corregidos tomados de la curva de
penetración de tensión para penetraciones de 0.100
pulg. (2.54 mm) y 0.200 pulg. (5.08 mm), calcule las
relaciones de rodamiento para cada una dividiendo
las tensiones corregidas por las tensiones estándar
de 1000 psi (6.9 MPa) y 1500 psi (10 MPa)
respectivamente, y se multiplica por 100. La relación
de rodamientos reportada para el suelo es
normalmente la de penetración de 0.100 in (2.5
mm). Cuando la relación de penetración de 0.200
pulg. (5.08 mm) sea mayor, vuelva a ejecutar la
prueba. Si la prueba de verificación da un resultado
similar, use la relación de los cojinetes a una
penetración de 0.200 pulg. (5.08 mm).
