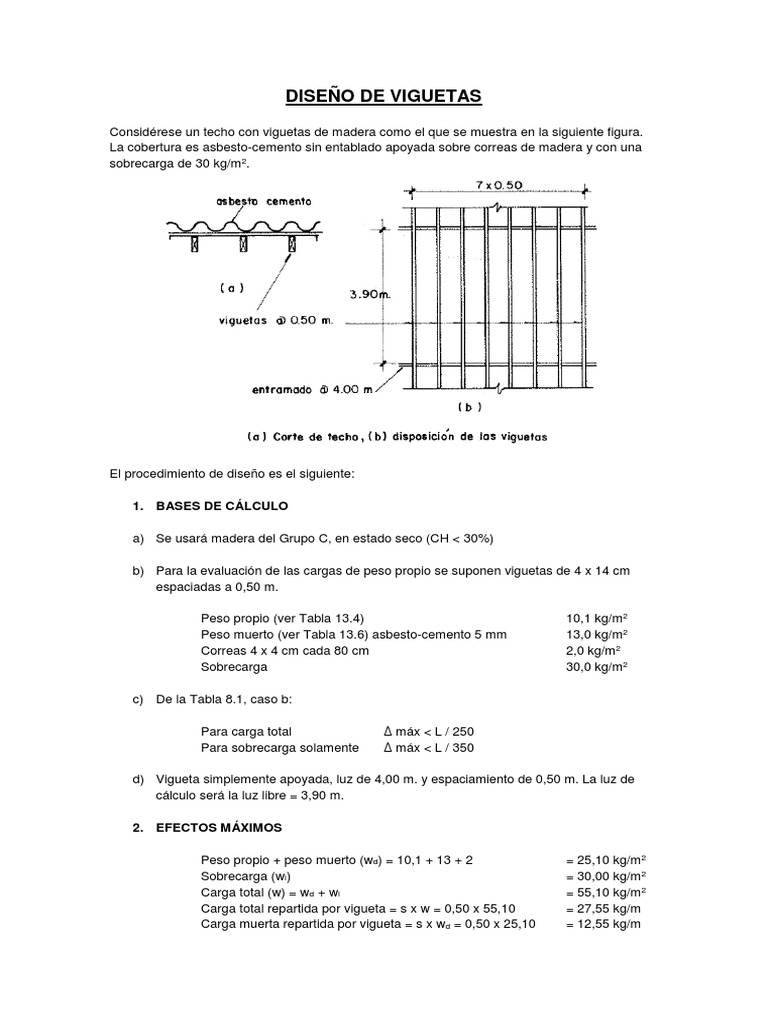

DISEÑO DE VIGUETAS

Considérese un techo con viguetas de madera como el que se muestra en la siguiente figura.
La cobertura es asbesto-cemento sin entablado apoyada sobre correas de madera y con una
sobrecarga de 30 kg/m 2.

El procedimiento de diseño es el siguiente:

1. BASES DE CÁLCULO

a) Se usará madera del Grupo C, en estado seco (CH < 30%)

b) Para la evaluación de las cargas de peso propio se suponen viguetas de 4 x 14 cm

espaciadas a 0,50 m.

Peso propio (ver Tabla 13.4) 10,1 kg/m2

Peso muerto (ver Tabla 13.6) asbesto-cemento 5 mm 13,0 kg/m2
Correas 4 x 4 cm cada 80 cm 2,0 kg/m2
Sobrecarga 30,0 kg/m2

c) De la Tabla 8.1, caso b:

Para carga total Δ máx < L / 250

Para sobrecarga solamente Δ máx < L / 350

d) Vigueta simplemente apoyada, luz de 4,00 m. y espaciamiento de 0,50 m. La luz de

cálculo será la luz libre = 3,90 m.

2. EFECTOS MÁXIMOS

Peso propio + peso muerto (wd) = 10,1 + 13 + 2 = 25,10 kg/m2

Sobrecarga (wl) = 30,00 kg/m2
Carga total (w) = wd + wl = 55,10 kg/m2
Carga total repartida por vigueta = s x w = 0,50 x 55,10 = 27,55 kg/m
Carga muerta repartida por vigueta = s x wd = 0,50 x 25,10 = 12,55 kg/m
 Sobrecarga repartida por vigueta = s x wl = 0,50 x 30 = 15,00 kg/m

𝑤 ∙ 𝐿2 27,55 ∙ 3,902
𝑀𝑜𝑚𝑒𝑛𝑡𝑜 𝑚á𝑥𝑖𝑚𝑜 = 𝑀𝑚á𝑥 = = = 52,40 𝑘𝑔 ∙ 𝑚
8 8
𝑤 ∙ 𝐿 27,55 ∙ 3,90
𝐶𝑜𝑟𝑡𝑎𝑛𝑡𝑒 𝑚á𝑥𝑖𝑚𝑜 = 𝑉𝑚á𝑥 = = = 53,72 𝑘𝑔
2 2

3. ESFUERZOS ADMISIBLES Y MÓDULO DE ELASTICIDAD

Para viguetas se usa el Eprom y los esfuerzos de corte y flexión pueden incrementarse en 10%.

Eprom = 90.000 kg/cm2 (ver Tabla 8.2 o 13.2)

fm = 100 kg/cm2 + 10% = 110 kg/cm2 (ver Tabla 8.3 o 13.2)
fv = 8 kg/cm2 + 10% = 8,8 kg/cm2 (ver Tabla 8.4 o 13.2)
fc⊥ = 15 kg/cm2 (ver Tabla 8.5 o 13.2)

4. MOMENTO DE INERCIA

Necesario por limitación de deflexiones, Para una viga simplemente apoyada

5 𝑤 ∙ 𝐿4 𝐿
∆= ∙ <
384 𝐸 ∙ 𝐼 𝑘

Despejando I, tenemos:
5 𝑤 ∙ 𝐿3 ∙ 𝑘
𝐼> ∙
384 𝐸

Para considerar las deformaciones diferidas al calcular el momento de inercia necesario por
deflexiones, es posible usar directamente la fórmula anterior utilizando una carga equivalente
como la siguiente:

𝑤𝑒𝑞𝑢𝑖𝑣𝑎𝑙𝑒𝑛𝑡𝑒 = 1,8 ∙ 𝑤𝑑 + 𝑤𝑙 (𝑆ó𝑙𝑜 𝑝𝑎𝑟𝑎 𝑒𝑙 𝑐á𝑙𝑐𝑢𝑙𝑜 𝑑𝑒 𝑑𝑒𝑓𝑙𝑒𝑥𝑖𝑜𝑛𝑒𝑠)

En este ejemplo:
𝑤𝑒𝑞𝑢𝑖𝑣𝑎𝑙𝑒𝑛𝑡𝑒 = 1,8 ∙ 12,55 + 15 = 37,59 𝑘𝑔/𝑚

Para la carga total k = 250,

5 37,59 ∙ 3903 ∙ 250
𝐼> ∙ = 806,50 𝑐𝑚4
384 100 ∙ 90.000

Para la sobrecarga k = 350,

5 15 ∙ 3903 ∙ 350
𝐼> ∙ = 451 𝑐𝑚4
384 100 ∙ 90.000

Considerando el mayor de los dos, I necesario = 806,5 cm 4.

5. MÓDULO DE SECCIÓN Z

Necesario por resistencia

𝑀 52,4 ∙ 100
𝑍> = = 47,6 𝑐𝑚3
𝑓𝑚 110
 6. En la Tabla 13.1, observamos que una sección de 4 cm x 14 cm satisface los requisitos
de momento de inercia I, y módulo de sección Z.

𝑍𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑜 = 47 𝑐𝑚3 < 𝑍(4 𝑥 14) = 130,7 𝑐𝑚3

𝐼𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑜 = 806 𝑐𝑚4 < 𝐼(4 𝑥 14) = 914,6 𝑐𝑚4

7. VERIFICACIÓN DEL ESFUERZO CORTANTE

Corte en la sección crítica a una distancia h del apoyo.

𝑉ℎ = 𝑉𝑚á𝑥 − 𝑤 ∙ ℎ = 53,72 − 27,55 ∙ 0,14 = 49,86 𝑘𝑔

El esfuerzo cortante
1,5 ∙ 𝑉ℎ 1,5 ∙ 49,9
𝜏= = = 1,34𝑘𝑔/𝑐𝑚2 < 𝑓𝑣 = 8,8 𝑘𝑔/𝑐𝑚2
𝑏∙ℎ 4 ∙ 14

8. VERIFICACIÓN DE LA ESTABILIDAD LATERAL

Considerando para esta verificación las dimensiones equivalentes comerciales:

ℎ 6"
= =3
𝑏 2"

De la Tabla 8.6, para una relación h/b = 3, es suficiente con restringir el desplazamiento de los
apoyos.

9. LONGITUD DE APOYO

La reacción máxima en el apoyo será igual al corte máximo = Vmáx

𝑅 53,72
𝑎> = = 0,90 𝑐𝑚
𝑏 ∙ 𝑓𝑐 4 ∙ 15

Al escoger la sección de 4 x 14 cm se está excediendo tanto el módulo de sección Z como el

momento de inercia I necesarios. Podría, para conseguir un diseño más económico, usarse un
espaciamiento de las viguetas mayor que 50 cm. Esto se ilustra más adelante con el empleo de
los diagramas de diseño.

USE VIGUETAS DE SECCIÓN 4 cm x 14 cm MADERA GRUPO C
