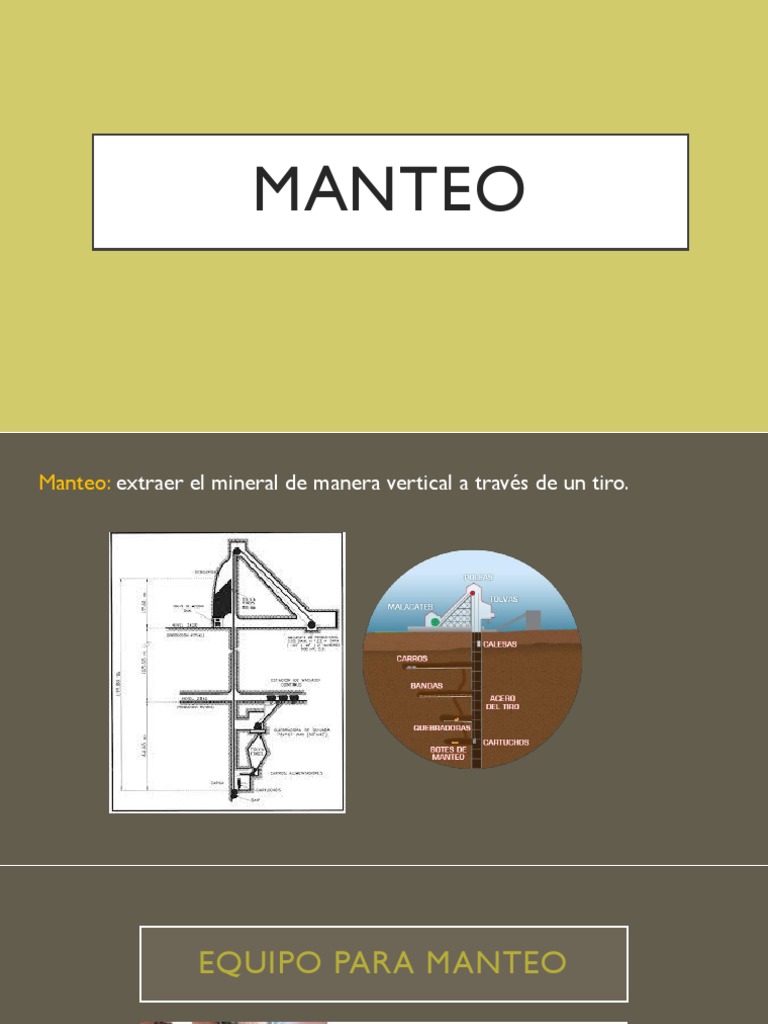

MANTEO

Manteo: extraer el mineral de manera vertical a través de un tiro.

EQUIPO PARA MANTEO
Malacate: equipo utilizado para el ascenso y descenso de materiales,
personal o suministro, mediante la jaula o skip.
 PARTES DE UN MALACATE

• Tambor
• Eje de tambor
• Mecanismo de frenos
• Eje de gato
• Sistema de transmisión
• Sistema de control (embrague, consola, válvula de control, etc.)
• Sistema de lubricación
• Sistema de soporte
 TIPOS DE MALACATE

ELÉCTRICO
Capacidad de carga: 3-200 tons
Capacidad de cable: 20-3600 m
Velocidad de trabajo: 5-20 m/min
Fuente de alimentación: 220-690 V, 50/60 Hz
HIDRÁULICO
Capacidad de carga: 3-200 tons
Capacidad de cable: 20-1000 m
Velocidad de trabajo: 5-20 m/min
Fuente de alimentación: 220-690 V, 50/60 Hz
 MANUAL
Capacidad: menor a una tonelada.
 WINCHE
Maquinaria utilizada para levantar y bajar carga también puede ser utilizada para
bajar personal al interior de la mina siempre que cumpla las exigencias de seguridad.
 PARTES

Tambor: cilindro metálico donde se enrolla el cable

Motor: es el que propulsa la acción mecánica, es el que realiza el
trabajo de izaje.

Sistema de frenos: Dispositivo encargado de regular la velocidad,

acciona el dispositivo de emergencia del sistema de izaje
Palancas de control: Dispositivos de control y manejo del
winche.

Cables: sirven para levantar los skips o las jaulas.

Tipos de cables de acuerdo a su torcido:
• Regular
• Tipo lang
Jaula o skips: su función es transportar en su interior el personal
y/o mineral.

Polea: rueda acanalada que gira alrededor de un eje central.

Castillo: estructura de madera o metálica que sostiene las poleas,
etc. del sistema de manteo de un tiro
 BANDAS
Usadas para el acarreo/trasporte de mineral
 TIPOS DE BANDAS

Banda para transporte vertical de hasta 90°

• Bandas con paredes laterales corrugadas para transporte de
materiales a granel
• Ahorra espacio, ya que posibilita transportar materiales en
pendientes de hasta 90 grados
• El material transportado queda protegido
• Gran estabilidad en dirección transversal, buena flexibilidad
longitudinal
• Posibilidad de diferentes opciones de carga y descarga mediante la
rotación de tramos verticales
• Las bandas transportadoras FLEXOWELL® han sido
diseñadas para el transporte horizontal, vertical y en
pendientes pronunciadas de todo tipo de materiales a granel,
como piezas grandes de carbón y minerales, rocas o arena
gruesa.
• Se pueden manejar fácilmente terrones de materiales
polvorientos de hasta 400mm (16'') con los sistemas de banda
transportadora FLEXOWELL®.
• Los materiales pueden transportarse más de 500 metros en
dirección vertical, con una capacidad de 1m³/h hasta 6.000 t/h.
Sistema en forma de S, para transportes en pendiente ascendente o descendente o verticales hasta
500 metros
• Bandas transportadoras para pendientes ascendentes o descendentes y tramos verticales para la industria de
materiales a gran, pueden transportar cargas a una altura de hasta 500 metros.
• El material que debe transportarse se coloca en los receptáculos de caucho de tejido reforzado, los cuales están
atornillados al centro de los travesaños y pueden montarse y desmontarse de forma individual. Estos travesaños
también cumplen una función de guía.
• Los receptáculos cargan el material a un ritmo de 4.000 m³/h. Es posible efectuar desviaciones en ambas
direcciones a velocidades de hasta 4 m/s.
Estas bandas permiten la adaptación de manera óptima a las condiciones topográficas del terreno. Son capaces de
trasladar cargas a través de esquinas y bordes sin necesidad de utilizar puntos de transferencia adicionales. Pueden
lograrse radios de giro inferiores a un metro.Apropiado para entornos topográficos escarpados
• Elimina la necesidad de puntos de transferencia gracias a su amplia capacidad de curvatura
• Permite un sistema de transporte de dos vías: la banda puede cargarse en ambas direcciones; es posible
modificar la orientación del transporte
• Es liviano y flexible, fácil de instalar; se centra automáticamente entre las poleas principales y las secundarias
• Requisitos de espacio mínimos
• Reduce el esfuerzo de tracción sobre la banda mediante el uso de varios puntos de tracción (con un mínimo de
90 grados de encapsulación en curvas)
• Puede dar giros de 180 grados en un radio inferior a un metro
• Posibilita varias opciones de carga y descarga
• Se carga de manera uniforme y se acelera rápidamente
Bandas transportadoras con cables de acero
Las bandas transportadoras con cables de acero garantizan el más alto rendimiento de transporte, aun
en las condiciones más hostiles. Su sólido diseño garantiza una alta resistencia a la tensión a capacidades
máximas de transporte, así como una excelente resistencia a los impactos. Resistentes al desgaste, la
putrefacción y la corrosión, nuestras bandas transportadoras le darán largos años de servicio con un
mantenimiento mínimo.
Bandas transportadoras de textil
 SKIP

• Recipientes que circulan en el

interior de los piques y sirven para
transportar mineral desde el fondo
del pozo hasta el exterior.

Ventajas:
• Transporta grandes tonelajes
• Utiliza mejor la sección del pique
• Carguío y descarga del mineral
rápido
• Usa poco personal para su operación
 TIPOS DE SKIP

• Skip cuerpo fijo de descarga de fondo:

liviano y robusto para cargas medianas a
grandes.
• Características:
• Descarga limpia de mineral
• Derrame de finos minimizado
• Descarga con mayor apertura y sin
obstrucciones
• Descarga activada por rodillos
• Tienen un estribo alrededor del balde
• Skip cuerpo móvil de descarga de
fondo.
• Características:
• Maneja gran carga
• Descarga fácil
• Acumulación de suciedad
• Mantenimiento difícil
• Skip Kimberley: capaz de manejar gran tamaño,
se construye con un marco de cabeza grande
debido a los altos esfuerzos efectuados.

• Características:
• Mantenimiento mínimo
• Posible descarga limpia
• Mejor aplicación de skip pequeño (Vol. de aprox.
200 ft³)
