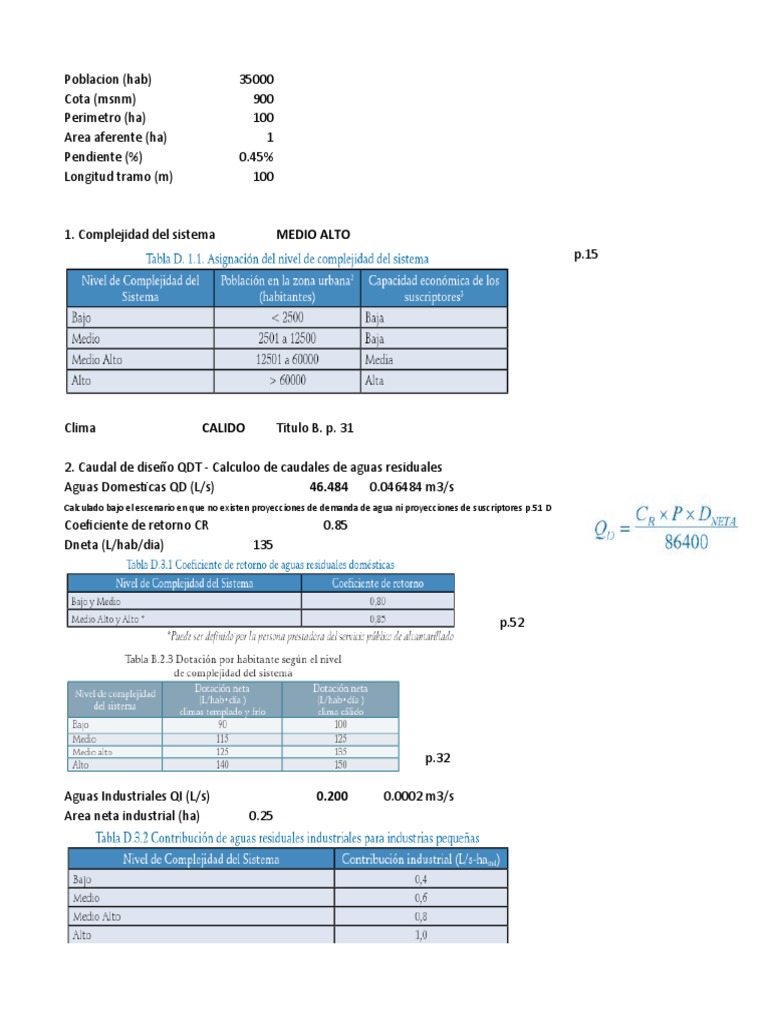

Poblacion (hab) 35000

Cota (msnm) 900

Perimetro (ha) 100
Area aferente (ha) 1
Pendiente (%) 0.45%
Longitud tramo (m) 100

1. Complejidad del sistema MEDIO ALTO

p.15

Clima CALIDO Titulo B. p. 31

2. Caudal de diseño QDT - Calculoo de caudales de aguas residuales

Aguas Domesticas QD (L/s) 46.484 0.046484 m3/s
Calculado bajo el escenario en que no existen proyecciones de demanda de agua ni proyecciones de suscriptores p.51 D
Coeficiente de retorno CR 0.85
Dneta (L/hab/dia) 135

p.52

p.32

Aguas Industriales QI (L/s) 0.200 0.0002 m3/s

Area neta industrial (ha) 0.25
Aguas Comerciales QC (L/s) 0.125 0.000125 m3/s
Area neta industrial (ha) 0.25

p.53

Aguas Institucionales QIN (L/s) 0.125 0.000125 m3/s

Area neta Institucional ( 0.25

p.53

Aguas de por conexiónes erradas QCE 20.000 0.020000 m3/s

p.54

Aguas de por infiltraion QINF (L/s) 30.000 0.030000 m3/s

p.55

CAUDAL MEDIO DIARIO DE AGUAS RESIDUALES (L/s 46.93 0.046934 m3/s

Factor de mayoracion F 2.5 Ecuaciones p.57

FLORES 0.10

LOS ANGELES 2.78

 GAINES 2.45
redondeado a 2,50
Piden maximos

F mayor a 1,4 pero menor que:

p-58

CAUDAL MAXIMO HORARIO FINAL QMHF (L/s) 117.336 0.117336 m3/s

según caso 2, se determina QMHF p.56

CAUDAL DE DISEÑO QDT (L/s) 167.336 Aprox 170 0.170000 m3/s

P.58
3. Diametro Nominal
Maxima altura de agua Y 0.85 85 % de D
Diametro (m) 1

Según Manning p.124

Y para una tuberia circular se tienen los siguientes componen

Relacion Y/D 0.85

TETHA O (RAD) 4.692

Reemplazando las variables S y R en la ecuacion de Manning previa y considerando lo siguiente

S 0.0045
n 0.009

Queda la siguiente ecacion, de la cual se despeja D

Obteniendo D (m) 0.3710 SELECCIONADO (m) 0.45

Seleccionando el diametro interior por exceso se tiene que la tuberia a usar corresponde a una de diametro interior de 407 m
DIAMETRO NOMINAL DE 450 mm 18 pulg

4. Velocidad REAL V
Area mojada (m2) 0.144
velocidad (m/s) 1.18

Velocidad minima 0,45 m/s p.59 velocidad maxima 5 o 10 m

velocdad minima Aguas LLUVIAS 0,75 m/s p.78 velocidad maxima 10 m/s

5. Esfuerzo cortante T

p.125

Y (n/m3) 9810
R (m) 0.136
Esfuerzo T (Pa) 6.02

Minimo 1 Pa Minimo 2,5 P

p.60
p.51
de 2,8 a 28300 L/S
 de 0,28 a 4250 L/S
edondeado a 2,50
iden maximos
 p.59

e tienen los siguientes componentes hidraulicos p.120 (1,2 y 3p. 121 RADIO

p.118

p.6 PAVCO
na de diametro interior de 407 mm, o

elocidad maxima 5 o 10 mp.61

elocidad maxima 10 m/s p.79

Aguas LluviAS

p.78
