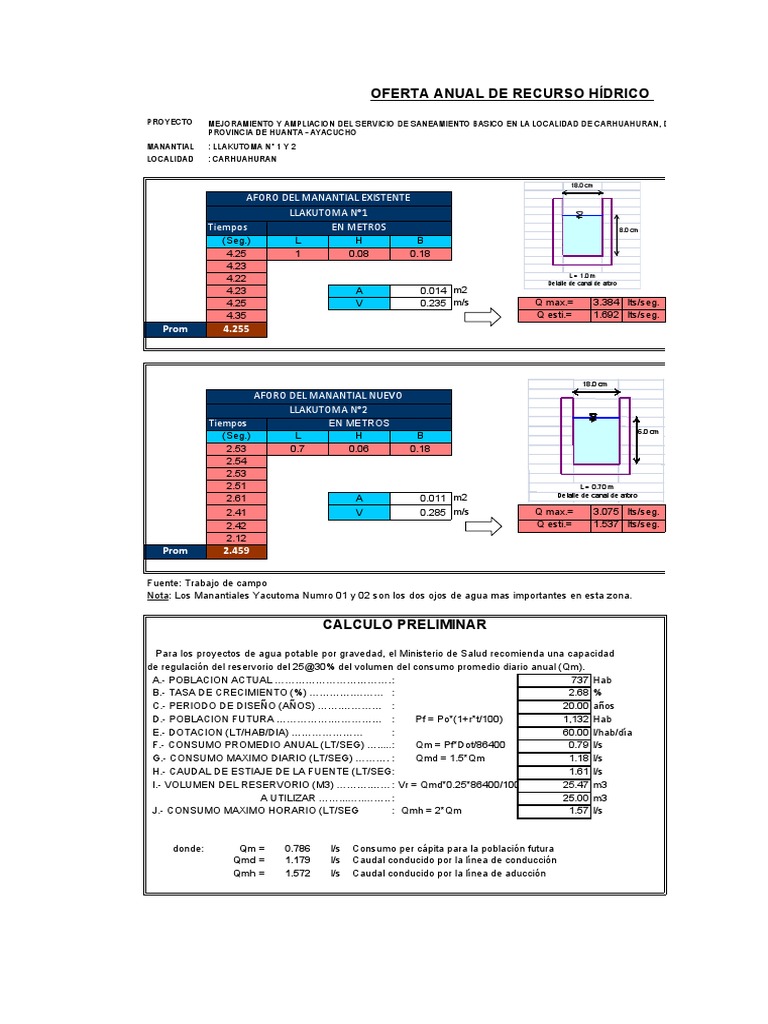

OFERTA ANUAL DE RECURSO HÍDRICO

PROYECTO MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE SANEAMIENTO BASICO EN LA LOCALIDAD DE CARHUAHURAN, DISTRITO DE HUANTA,
PROVINCIA DE HUANTA - AYACUCHO
MANANTIAL : LLAKUTOMA N° 1 Y 2
LOCALIDAD : CARHUAHURAN

18.0 cm

AFORO DEL MANANTIAL EXISTENTE

LLAKUTOMA N°1
Tiempos EN METROS 8.0 cm
(Seg.) L H B
4.25 1 0.08 0.18
4.23
L = 1.0 m
4.22 Detalle de canal de aforo
4.23 A 0.014 m2
4.25 V 0.235 m/s Q max.= 3.384 lts/seg.
4.35 Q esti.= 1.692 lts/seg.
Prom 4.255

18.0 cm
AFORO DEL MANANTIAL NUEVO
LLAKUTOMA N°2
Tiempos EN METROS
6.0 cm
(Seg.) L H B
2.53 0.7 0.06 0.18
2.54
2.53
2.51 L = 0.70 m
Detalle de canal de aforo
2.61 A 0.011 m2
2.41 V 0.285 m/s Q max.= 3.075 lts/seg.
2.42 Q esti.= 1.537 lts/seg.
2.12
Prom 2.459

Fuente: Trabajo de campo

Nota: Los Manantiales Yacutoma Numro 01 y 02 son los dos ojos de agua mas importantes en esta zona.

CALCULO PRELIMINAR

Para los proyectos de agua potable por gravedad, el Ministerio de Salud recomienda una capacidad
de regulación del reservorio del 25@30% del volumen del consumo promedio diario anual (Qm).
A.- POBLACION ACTUAL ………………………………. : 737 Hab
B.- TASA DE CRECIMIENTO (%) ………….……… : 2.68 %
C.- PERIODO DE DISEÑO (AÑOS) …….………… : 20.00 años
D.- POBLACION FUTURA …………….…………… : Pf = Po*(1+r*t/100) 1,132 Hab
E.- DOTACION (LT/HAB/DIA) ………………… : 60.00 l/hab/día
F.- CONSUMO PROMEDIO ANUAL (LT/SEG) …......: Qm = Pf*Dot/86400 0.79 l/s
G.- CONSUMO MAXIMO DIARIO (LT/SEG) ………. : Qmd = 1.5*Qm 1.18 l/s
H.- CAUDAL DE ESTIAJE DE LA FUENTE (LT/SEG: 1.61 l/s
I.- VOLUMEN DEL RESERVORIO (M3) ……….…… : Vr = Qmd*0.25*86400/1000 25.47 m3
A UTILIZAR ……...…..…….. : 25.00 m3
J.- CONSUMO MAXIMO HORARIO (LT/SEG : Qmh = 2*Qm 1.57 l/s

donde: Qm = 0.786 l/s Consumo per cápita para la población futura

Qmd = 1.179 l/s Caudal conducido por la línea de conducción
Qmh = 1.572 l/s Caudal conducido por la línea de aducción
RSO HÍDRICO

LIDAD DE CARHUAHURAN, DISTRITO DE HUANTA,

PROVINCIA : HUANTA
REGIÓN : AYACUCHO

Caudal Máximo
Caudal de Estiaje

3.23

3.229
Caudal Máximo 1.61
Caudal de Estiaje
 DISEÑO DE CÁMARA DE CAPTACIÓN
PROYECTO MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE SANEAMIENTO BASICO EN LA LOCALIDAD DE CARHUAHURAN,
DISTRITO DE HUANTA, PROVINCIA DE HUANTA - AYACUCHO
MANANTIAL : LLAKUTOMA N° 1 Y 2 PROVINCIA : HUANTA
LOCALIDAD : CARHUAHURAN REGIÓN : AYACUCHO

Para el dimensionamiento de la capatación es necesario conocer el caudal máximo de la fuente, de modo

que el diámetro de los orificios de entrada a la cámara húmeda sea suficiente para captar este caudal o
gasto. Conocido el gasto, se puede diseñar el área de orificio en base a una velocidad de entrada no muy
alta y al coeficiente de contracción de los orificios.

I ) CALCULO DE LA DISTANCIA DE ALETAS DE PROTECCIÓN (L)

APLICANDO LA ECUACIÓN DE BERNOULLI

ho = Altura entre afloramiento y orificio de entra - ho = V1^2 ... ( 1 )
da (se recom. valores de 0.40 a 0.50m) 2g
V1 = Velocidad Teórica
g = Aceleración de la gravedad (9.81m/s) 0.40 = V1^2
19.62
V1= 2.80 m/s

MEDIANTE LA ECUACIÓN DE CONTINUIDAD

V2= Velocidad de pase (se recomienda V1 = V2 . ... ( 2 )
valores menores o iguales a 0.6 m/s ) Cd
Cd = Coeficiente de descarga en el punto 1
(se asume 0.8) 2.80 V2 .
0.80
V2= 2.24 m/s

Este valor es mucho mayor que la velocidad recomendada, por lo que se asume para el diseño una velo-
cidad de 0.5m/s.

REEMPLAZANDO VALORES DE V1, ( 2 ) EN ( 1 )

ho = 1.56 * V2^2 ... ( 3 )
2g
ho = 0.02 m

DISTANCIA ENTRE EL AFLORAMIENTO Y CAJA DE CAPTACIÓN

Hf = H - ho ... ( 4 )
Hf = Pérdida de carga
L = Dist. Aflor.y Capt. H= 0.40 m
Hf = 0.38 m

L= Hf ... ( 5 )
0.30
L= 1.27 m
USAR: L= 1.30 m
II ) ANCHO DE LA PANTALLA (b)

CALCULO DEL DIÁMETRO DE LA TUBERÍA DE ENTRADA (D):

Qmax = Gasto máximo de la fuente en lps Qmax = V * A * Cd ... ( 6 )
V = Velocidad de paso (se asume 0.50 m/s,
siendo menor que el valor máximo
recomendado de 0.60 m/s )
A = Area de la tubería en m2 Qmax = A*Cd*RAIZ (2gh) ... ( 7 )
Cd = Coeficiente de descarga (0.60@0.80)
g = Aceleración de la gravedad (9.81m/s)
h = Carga sobre el centro del orificio

DESPEJANDO ( 6 ) EL VALOR DE "A" RESULTA:

Cd = 0.80 A= Qmáx = p D^2 ... ( 8 )
V= 0.50 m/s Cd * V 4
Qmáx= 3.38 l/s
A= 3.38
0.4
A= 8.46 x 10^ -3 m2
CONSIDERANDO LA CARGA SOBRE EL CENTRO DEL ORIFICIO
 A= Qmáx = p D^2 ... ( 9 )
Cd * RAIZ (2gh) 4

D= 4*A 1/2
p
D= 0.1038 m = 4.09 "

NUMERO DE ORIFICIOS
D1 = Diámetro calculado D1 = 4.10 "
D2 = Diámetro asumido D2 = 4.00 "
A1 = Área diámetro calculado A1 = 0.0085 m2
A2 = Área diámetro asumido A2 = 0.0081 m2

NA = A1 +1 ... ( 10 )
A2
A= 3.00 orificios

ANCHO DE LA PANTALLA

b = Ancho de la Pantalla b = 2* (6D)+NA*D+3D*(NA-1) ... ( 11 )

D = Diámetro del orificio
NA = Número de orificios
b= 2.13 m
USAR: b= 2.20 m

III ) ALTURA DE LA CÁMARA HÚMEDA (Ht)

A = Altura mínima de 10 cm que permite la Ht = A + B + H + D + E ... ( 12 )
sedimentación de la arena
B = Mitad del diámetro de la canastilla de A= 0.10 m
salida (según diametro linea conducción)
H = Altura de agua (carga requerida en m) B= 1.25 "
D = Desnivel mínimo entre el nivel de ingreso
del agua de afloramiento y el nivel de D= 0.03 m
agua de la cámara húmeda (mínimo 3cm)
E = Borde libre (de 10@30cm) E= 0.30 m
V = Velocidad promedio en la salida de la
tubería en la línea de conducción Qmd = 1.18 lps [] m3/s 0.00118
Qmd = Consumo máximo diario (lps)
Dc = Diametro tubería línea de conducción ( " ) Dc = 2.00 " [] m2 0.00203

V = Qmd / A V= 0.58 m/s

H= 1.56 * V^2 H= 0.50 m

2g
Ht = 0.96 m
USAR: Ht = 1.00 m
IV ) DIMENSIONAMIENTO DE LA CANASTILLA

NR = Número de ranuras NR = At ... ( 13 )

At = Area total de ranuras AR
AR = Area de cada ranura
Ac = Area tubería linea de conducción AR = 35.00 mm2
Dc = Diametro tubería línea de conducción ( " )
2Dc = Diametro de Canastilla ( " ) Dc = 2.00 "
L= Longitud de canastilla (3Dc<L<6Dc)
Ac = p * Dc^2 /4 Ac = 0.00203 m2
At = 2 * Ac At = 0.00405 m2
NR = 115.82 Ranuras
USAR: NR = 116 Ranuras
2Dc = 4.0 " L= 23 cm
V ) TUBERÍA DE REBOSE Y LIMPIEZA (D)
D = Diámetro en pulgadas D = 0.71 * Q ^ 0.38 ... ( 14 )
Q = Gasto máximo de la fuente hf ^ 0.21
(lps)
hf = Pérdida de carga unitaria Q= 3.38 lps
en m/m (0.015)
hf = 0.015 m/m

D= 2.73 "
USAR: D= 3 "
 COLECTORES EN UN MANANTIAL DE LADERA DIFUSO
Para recolectar el agua de un manantial difuso es necesario instalar drenes. Dichos drenes pueden
cubrir una parte o la totalidad del área del manantial, pudiendo definirse en funcion del gasto necesario a
conducirse, por la línea de conducción.

En campo se determinó las alturas promedio de las láminas de agua, con el fin de adoptar pendientes de
drenaje sin que se alteren el comportamniento hidráulico natural del afloramiento; cuidando de que la
velocidad permanente sea mayor a 0.6m/s.

Sp = Pendiente natural de drenaje (m/m)

Ca = Cota inicial (msnm) Sp = (Ca - Cb) / Lab
Cb = Cota final (msnm)
Lab = Longitud de la tubería (m)

q = Area de influencia de cada dren (l/s-m2)

Qmax = Caudal máximo de la fuente (l/s) q = Qmax / At
At = Area de influencia total (m2)

L Cotas (msnm) S a q Q=axq

Dren
(m) Inicial Final (m/m) (m2) (l/s-m2) (l/s)
1 14.00 3,999.80 3,999.50 0.021 36.00 0.019 0.69
2 10.00 3,999.65 3,999.54 0.011 16.00 0.019 0.31
1.00
I ) CÁLCULO DEL DIÁMETRO

Para el cálculo del diámetro de tubería del dren se asume y/D = 0.50
A/D^2 = 0.3927 A = 0.3927 D^2
R / D = 0.2500 R = 0.2500 D

Reemplazando valores en la ecuación de Manning y despejando D:

A * R^2/3 = Qn / S^1/2 D= 0.0687 m
D= 3 pulg
USAR: D= 4 pulg

II ) CÁLCULO DEL NUMERO DE ORIFICIOS

Para permitir la entrada de agua a la tubería del dren, el número de orificios por cada metro se estima
mediante la siguiente relación:
N = 2 * (100/x + 1)

Donde x es el espaciamiento entre orificios;recomendándose 20cm para caudales menores a 10l/s y 10cm
para caudales mayores a 10l/s
N= 22 orificios por metro de tubería

III ) CÁLCULO DEL DIÁMETRO DE ORIFICIOS

El caudal unitario por cada metro (qu) = Q / L

qu = 1.00/10 = 0.100 l/s-m

El caudal por orificio (Qo) = qu / N

Qo = 0.1/22 = 0.0042 l/s

El diámetro del orificio se determina despejando Do de la siguiente relación

A= Qo = p * Do ^2
Cd * (2g ho)^1/2 4

Qo = 6.3E-06 m3/s g= 9.81 m/s2

Cd = 0.61 ho= 0.3 m
Resulta: Do = 0.00233 m
 USAR: D= 1/4 pulg
CÁMARA DE CAPTACIÓN
Para el dimensionamiento de la capatación es necesario conocer el caudal máximo de la fuente, de modo
que el diámetro de los orificios de entrada a la cámara húmeda sea suficiente para captar este caudal o
gasto. Conocido el gasto, se puede diseñar el área de orificio en base a una velocidad de entrada no muy
alta y al coeficiente de contracción de los orificios.

I ) CALCULO DE LA DISTANCIA DE ALETAS DE PROTECCIÓN (L)

APLICANDO LA ECUACIÓN DE BERNOULLI

ho = Altura entre afloramiento y orificio de entra - ho = V1^2 ... ( 1 )
da (se recom. valores de 0.40 a 0.50m) 2g
V1 = Velocidad Teórica
g = Aceleración de la gravedad (9.81m/s) 0.40 = V1^2
19.62
V1= 2.80 m/s

MEDIANTE LA ECUACIÓN DE CONTINUIDAD

V2= Velocidad de pase (se recomienda V1 = V2 . ... ( 2 )
valores menores o iguales a 0.6 m/s ) Cd
Cd = Coeficiente de descarga en el punto 1
(se asume 0.8) 2.80 V2 .
0.80
V2= 2.24 m/s

Este valor es mucho mayor que la velocidad recomendada, por lo que se asume para el diseño una velo-
cidad de 0.5m/s.

REEMPLAZANDO VALORES DE V1, ( 2 ) EN ( 1 )

ho = 1.56 * V2^2 ... ( 3 )
2g
ho = 0.02 m

DISTANCIA ENTRE EL AFLORAMIENTO Y CAJA DE CAPTACIÓN

Hf = H - ho ... ( 4 )
Hf = Pérdida de carga
L = Dist. Aflor.y Capt. H= 0.40 m
Hf = 0.38 m

L= Hf ... ( 5 )
0.30
L= 1.27 m
USAR: L= 1.30 m
II ) ANCHO DE LA PANTALLA (b)

CALCULO DEL DIÁMETRO DE LA TUBERÍA DE ENTRADA (D):

Qmax = Gasto máximo de la fuente en lps Qmax = V * A * Cd ... ( 6 )
V = Velocidad de paso (se asume 0.50 m/s,
siendo menor que el valor máximo
recomendado de 0.60 m/s )
A = Area de la tubería en m2 Qmax = A*Cd*RAIZ (2gh) ... ( 7 )
Cd = Coeficiente de descarga (0.60@0.80)
g = Aceleración de la gravedad (9.81m/s)
h = Carga sobre el centro del orificio

DESPEJANDO ( 6 ) EL VALOR DE "A" RESULTA:

Cd = 0.80 A= Qmáx = p D^2 ... ( 8 )
V= 0.50 m/s Cd * V 4
Qmáx= 1.00 l/s
A= 1.00
 0.4
A= 2.50 x 10^ -3 m2
CONSIDERANDO LA CARGA SOBRE EL CENTRO DEL ORIFICIO

A= Qmáx = p D^2 ... ( 9 )

Cd * RAIZ (2gh) 4

D= 4*A 1/2
p
D= 0.0564 m = 2.22 "

NUMERO DE ORIFICIOS
D1 = Diámetro calculado D1 = 2.20 "
D2 = Diámetro asumido D2 = 1.50 "
A1 = Área diámetro calculado A1 = 0.0025 m2
A2 = Área diámetro asumido A2 = 0.0011 m2

NA = A1 +1 ... ( 10 )
A2
A= 4.00 orificios

ANCHO DE LA PANTALLA

b = Ancho de la Pantalla b = 2* (6D)+NA*D+3D*(NA-1) ... ( 11 )

D = Diámetro del orificio
NA = Número de orificios
b= 0.95 m
USAR: b= 1.00 m

III ) ALTURA DE LA CÁMARA HÚMEDA (Ht)

A = Altura mínima de 10 cm que permite la Ht = A + B + H + D + E ... ( 12 )
sedimentación de la arena
B = Mitad del diámetro de la canastilla de A= 0.10 m
salida (según diametro linea conducción)
H = Altura de agua (carga requerida en m) B= 1.50 "
D = Desnivel mínimo entre el nivel de ingreso
del agua de afloramiento y el nivel de D= 0.03 m
agua de la cámara húmeda (mínimo 3cm)
E = Borde libre (de 10@30cm) E= 0.30 m
V = Velocidad promedio en la salida de la
tubería en la línea de conducción Qmd = 1.18 lps [] m3/s 0.00118
Qmd = Consumo máximo diario (lps)
Dc = Diametro tubería línea de conducción ( " ) Dc = 1.50 " [] m2 0.00114

V = Qmd / A V= 1.04 m/s

H= 1.56 * V^2 H= 0.30 m

2g
Ht = 0.77 m
USAR: Ht = 0.80 m
IV ) DIMENSIONAMIENTO DE LA CANASTILLA

NR = Número de ranuras NR = At ... ( 13 )

At = Area total de ranuras AR
AR = Area de cada ranura
Ac = Area tubería linea de conducción AR = 35.00 mm2
Dc = Diametro tubería línea de conducción ( " )
2Dc = Diametro de Canastilla ( " ) Dc = 1.50 "
L= Longitud de canastilla (3Dc<L<6Dc)
Ac = p * Dc^2 /4 Ac = 0.00114 m2
At = 2 * Ac At = 0.00228 m2
 NR = 65.15 Ranuras
USAR: NR = 66 Ranuras
2Dc = 3.0 " L= 18 cm
V ) TUBERÍA DE REBOSE Y LIMPIEZA (D)
D = Diámetro en pulgadas D = 0.71 * Q ^ 0.38 ... ( 14 )
Q = Gasto máximo de la fuente hf ^ 0.21
(lps)
hf = Pérdida de carga unitaria Q= 1.50 lps
en m/m (0.015)
hf = 0.015 m/m

D= 2.00 "
USAR: D= 2 "

DISEÑO ESTRUCTURAL
Para el diseño, se considera el muro sometido al empuje de la tierra, es decir cuando la caja está vacía.
Cuando se encuentra llena, el empuje hidrostático tiene un componente en sentido contrario al empuje de
la tierra favoreciendo de esta manera la estabilidad del muro.
Las cargas consideradas son: el peso propio, el empuje de la tierra y la sub-presión
DATOS:
gs = Peso específico del suelo 1.92 Tn/m3
f = Angulo de rozamiento interno del suelo 30 °
m = Coeficiente de fricción 0.42
gs = Peso específico del concreto 2.4 Tn/m3
f 'c = Factor de Compresión del concreto 175 Kg/cm2
s t = Capacidad portante del terreno 1.0 Kg/cm2

EMPUJE DEL SUELO SOBRE EL MURO (P)

Cah = Coeficiente de empuje P = 1 Cah gs h^2 ... ( 15 )
h = Altura del suelo 0.70 2

Cah = 1 - sen f = 0.333

1 + sen f

P= 156.80 Kg

MOMENTO DE VOLTEO (Mo)

Mo = PxY= 36.59 Kg-m

MOMENTO DE ESTABILIZACIÓN (Mr) y el peso W:

W b hi gs W X Mr = W*X
(m) (m) (Kg/m3) (Kg) (m) (Kg-m)
W1 0.55 0.15 2400 198.00 0.275 54.45
W2 1.00 0.15 2400 360.00 0.425 153.00
W3 0.55 0.05 1920 52.80 0.525 27.72
Wt TOTAL 610.8 235.2

e= Mr - Mo = 198.58 = 0.325
Wt 610.80

(*)
0 0.18 0.36 0.55

( * ) Pasa por el tercio central

CHEQUEO POR VOLTEO

Cdv = Mr = 235.17 = 6.43 > 1.60 O.K.
Mo 36.59
CHEQUEO POR DESLIZAMIENTO
F = 256.54 = 1.64 > 1.60 O.K.
P 156.80
RESERVORIO DE ALMACENAMIENTO

DISEÑO ESTRUCTURAL DEL RESERVORIO

Para el diseño estructural de reservorios de pequeñas y medianas capacidades se recomienda utilizar
el método de Portland Cement Association, que determina momentos y fuerzas cortantes como resulta-
do de experiencias sobre modelos de reservorios basados en la teoría de Plates and Shells de Timo-----
shenko, donde se consideran las paredes empotrdas entre sí.

En los reservorios apoyados o superficiales, típicos para poblaciones rurales, se utiliza preferentemen-
te la condición que considera la tapa libre y el fondo empotrado.
DATOS: Volumen V= 10.00 m3
Ancho de la Pared b= 3.00 m
Altura de agua h= 1.20 m
Borde libre B.L. = 0.30 m
Altura total H= 1.50 m
Peso específico del agua g a= 1000.00 Kg/m3
Peso específico del terreno g s= 1800.00 Kg/m3
Capacidad de Carga del Terreno s a= 1.00 Kg/cm2

* CALCULO DE MOMENTOS Y ESPESORES (E):

- Paredes
El cálculo se realiza cuando el reservorio se encuentra llena y sujeto a la presión del agua.
Para el cálculo de los momentos se utilizan los coeficientes (k) que se muestran en el cuadro adjunto,
al cual se ingresa mediante la relación del ancho de la pared (b) y la altura de agua (h). Los límites de la
relación de b/h son de 0.5 a 3.0.
Siendo: b= 3.00 b/h= 2.5
h= 1.20
Para la relación b/h = 2.5, se presentan los coeficientes (k) para el cálculo de los momentos:
y=0 y = b/4 y = b/2
b/h x/h
Mx My Mx My Mx My
0 0.000 0.027 0.000 0.013 0.000 -0.074
1/4 0.012 0.022 0.007 0.013 -0.013 -0.066
2.5 1/2 0.011 0.014 0.008 0.010 -0.011 -0.053
3/4 -0.021 -0.001 -0.010 0.001 -0.005 -0.027
1 -0.108 -0.022 -0.077 -0.015 0.000 0.000
Los momentos se determinan de la siguiente manera:
M = k * ga * h^3 => ga * h^3 = 1728 Kg

y=0 y = b/4 y = b/2

b/h x/h
Mx My Mx My Mx My
0 0.00 46.66 0.00 22.46 0.00 -127.87
1/4 20.74 38.02 12.10 22.46 -22.46 -114.05
2.5 1/2 19.01 24.19 13.82 17.28 -19.01 -91.58
3/4 -36.29 -1.73 -17.28 1.73 -8.64 -46.66
1 -186.62 -38.02 -133.06 -25.92 0.00 0.00
En el cuadro anterior, el máximo momento absoluto es: M= 186.62 Kg-m

El espesor de la pared (e) originado por un momento "M" y el esfuerzo de tracción por flexión (f t) en
cualquier punto de la pared (ver fig. ), se determina mediante el método clásico sin agrietamiento, cuyo
valor se estima mediante: e
1/2
e= 6*M … (16)
ft*b
h
Ft
Donde: f'c = 175 Kg/cm2 M c M H
1/2 Fc
 ft= 0.85 (f'c) = 11.24 Kg/cm2
M= 186.62 Kg-m
b= 100 cm
e= 10.0 cm
USAR: e= 15.0 cm
- Losa de Cubierta
La losa de cubierta será considerada como una losa armada en dos sentidos y apoyada en sus cuatro
lados.
Cálculo del espesor de la losa:
Espesor de los apoyos = 0.15 m
Luz Interna = 3.00 m

Luz de cálculo (L) = 3 + 2 * (0.15) = L= 3.15

2

Espesor e= 3.15 e= 0.09

6
USAR: e= 0.10 cm

Según el RNC, para losas macizas en dos direcciones, cuando la relación de las dos es igual a la uni-
dad, los momentos flexionantes en las fajas centrales son:

MA = MB = C*W*L^2 … (17) donde C = 0.036

Peso propio = 0.10 x 2400 = 336.00 Kg/m2

Carga viva = 255.00 Kg/m2
W= 591.00 Kg/m2

MA = MB = 211.11 Kg-m
Conocidos los valores de los momentos, se calcula el espesor útil "d" mediante el método elástico con
la siguiente relación:
1/2 n= Es/Ec = (2.1*10^6)/(W^1.5*4200*f'c^.5)
d= M W= 2.40 Tn/m3 f'c = 175 Kg/cm2
R*b … (18) n = 10.166

k = 1/(1+fs/(n*fc))
fs = 1400 Kg/cm2 fc = 79 Kg/cm2
R = . 1 . x fc x j x k … (19) k= 0.365
.2
J= 1 - k/3 = 0.878

R= 12.65 d= 4.09 cm

El espesor total (e), considerando un recubrimiento de 2.5cm, será igual a 5.82cm; siendo menor que el
espesor mínimo encontrado (e = 10cm). Para el diseño se considera d = 10-2.5 = 7.5cm.

- Losa de Fondo
Asumiendo el espesor de la losa de fondo igual a 0.15m y conocida la altura de agua de h= 1.20
el valor de P será:
Peso propio del agua 1.20x1000 = 1200.00 Kg/m2
Peso propio del concreto 0.15x2400 = 360.00 Kg/m2
W= 1560.00 Kg/m2

La losa de fondo será analizada como una placa flexible y no como una placa rigida, debido a que el es-
pesor es pequeño en relación a la longitud; además la consideraremos apoyada en un medio cuya rigidez
aumenta con el empotramiento. Dicha placa estará empotrada en los bordes.
Debido a la acción de las cargas verticales actuantes para una luz interna de L= 3.00 , se origi---
nan los siguientes momentos:

Momento de empotramiento en los extremos:

 M= - W L^2 = -73.13 Kg-m
192
Momento en el centro:
M= W L^2 = 36.56 Kg-m
384

Para losas planas rectangulares armadas con refuerzo en dos direcciones, Timoshenko recomienda los
siguientes coeficientes:
Para un momento de empotramiento = 0.5290
Para un momento en el centro = 0.0513

Momentos finales
Empotramiento (Mc) = -38.68 Kg-m
Centro (Mc) = 1.88 Kg-m

Chequeo del espesor:

1/2
e= 6*M ft= 11.24
ft*b e= 4.54 cm

Dicho valor es menor que el espesor asumido (15cm), considerando un recubrimiento de 4cm

d= 11 cm

* DISTRIBUCIÓN DE LA ARMADURA:
Para determinar el valor del área de acero de la armadura de la pared de la losa de cubierta y de fondo,
se considera la siguiente relación:
donde: M = Momento máximo absoluto en Kg-m
As = M … (20) fs = Fatiga de trabajo en Kg/cm2
fs*j* d j = Relación entre la distancia de la resultante de los
esfuerzos de compresión al centro de gravedad
de los esfuerzos de tensión
Pared
Para el diseño estructural de la armadura vertical y horizontal de la pared del ejemplo se considera el
momento máximo absoluto, por ser una estructura pequeña que dificultaría la distribución de la armadura.
Mx = 186.624 Kg-m (Momento vertical)
My = 127.872 Kg-m (Momento horizontal)

Para resistir los momentos originados por la presión del agua y tener una distribución de la armadura se
considera fs = 900Kg/cm2 y n = 9.

Conocido el espesor de 15cm y el recubrimiento de 7.5cm se define un peralte efectivo de d = 7.5cm. El

valor de j es igual a 0.85 definido con k = 0.441.
La cuantía mínima se determina mediante la siguiente relación:
As mín = 0.0015*b*e = 2.25 cm2 b = 100 e= 15

Losa de Cubierta
Para el diseño estructural de armadura se considera el momento en el centro de la losa cuyo valor per-
mitirá definir el área de acero en base a la ecuación (20)
Para el cálculo se consideran:
M= 211.11 Kg-m j= 0.878
fs = 1400 Kg/cm2 d= 7.5 cm
La cuantía mínima recomendada es:
As mín = 0.0017*b*e = 1.7 cm
Losa de Fondo
Como en el caso anterior, en la losa de fondo se considera el máximo momento absoluto M= 38.68

Para determinar el área de acero se considera fs=900Kg/cm2 y n=9. El valor de j = 0.85 definido por
k=0.441.
As mín = 0.0017*b*e = 2.55 cm2

* CHEQUEO POR ESFUERZO CORTANTE Y ADHERENCIA

 El chequeo por esfuerzo cortante tiene la finalidad de verificar si la estructura requiere estribos o no; y el
chequeo por adherencia sirve para verificar si existe una perfecta adhesión entre el concreto y el acero de
refuerzo.

Pared:
ESFUERZO CORTANTE:
La fuerza cortante máxima (V), será:
V= ga h^2 … (21) V= 720 Kg
2
El esfuerzo cortante nominal (v), se calcula mediante:
v= . V . … (22) j= 0.875
j*b*d v= 1.10 Kg/cm2

El esfuerzo permisible nominal en el concreto, para muros no excederá a:

Vmax = 0.02 * f 'c = 3.5 Kg/cm2 para f 'c = 175 Kg/cm2

=> Por tanto, las dimensiones del muro por corte satisfacen las condiciones de diseño.
ADHERENCIA:
Para elementos sujetos a flexión, el esfuerzo de adherencia en cualquier punto de la sección se calcula
mediante:
Siendo: So para f 3/8" @ 11cm = 27.3
m= . V . … (23) V= 1095.2 Kg/cm2
So J * d m= 5.35 Kg/cm2

El esfuerzo permisible por adherencia (m max) para f 'c = 175Kg/cm2

m max = 0.05 * f 'c = 8.75 Kg/cm2
=> Siendo el esfuerzo permisible mayor que el calculado, se satisface la condición de diseño.

Losa de Cubierta
ESFUERZO CORTANTE:
La fuerza cortante máxima (V) es igual a:
W= 591.00 Kg/m2
V= WS … (24) S= 3.00 m
3 V= 591 Kg/m
El esfuerzo cortante unitario (v) :
v= .V. = 0.788 Kg/cm2
b*d
El máximo esfuerzo cortante unitario (v max) es:
v max = .29 * (f 'c)^.5= 3.84 Kg/cm2

=> El valor v max.muestra que el diseño es correcto.

ADHERENCIA:
m= . V . = 7.48 Kg/cm2, para So = 12
So J * d
=> Siendo m max = 0.05*f 'c = 8.75 Kg/cm2, se satisface la condición de diseño.
Cuadro 3
Resumen del cálculo estructural y distribución de armadura
PARED LOSA DE LOSA DE
DESCRIPCIÓN
VERTICAL HORIZONTAL CUBIERTA FONDO
Momentos "M" (Kg-m) 186.62 127.872 211.11 38.68
Espesor útil "d" (cm) 7.5 7.5 7.5 11
fs (Kg/cm2) 900 900 1400 900
n 9 9 10 9
f'c (Kg/cm2) 79 79 79 79
k = 1/(1+fs/(n*f'c)) 0.441 0.441 0.361 0.441
j = 1 - (k/3) 0.853 0.853 0.880 0.853
fs*j*d 3.24 2.22 2.29 0.46
 Cuantía (C) 0.0015 0.0015 0.0017 0.0017
b (cm) 100 100 100 100
e (cm) 15 15 10 15
As mín = C*b*e 2.25 2.25 1.7 2.55
Area Efectiva de As (cm2) 6.39 4.26 2.84 2.84
Area Ef. De As mín (cm2) 2.84 2.84 2.84 2.84
DISTRIBUCIÓN (f=3/8") 0.11 0.17 0.25 0.25
 CÁMARA ROMPE-PRESIÓN
Para determinar la altura de la cámara rompepresión, es necesario conocer la carga requerida (H) para
que el gasto de salida pueda pueda fluir. Este valor se determina mediante la ecuación experimental de
Bernoulli.
Donde: H = 1.56 * V2^2
H = Carga de agua (m) 2g
V = Velocidad del flujo en m/s definida
como 1.2732 Q/D^2; tomando V= 1.74 m/s
Q= 0.88 l/s
H= 0.242 m

Para el diseño se asume una altura de H =

A = Alt.mín.entre canastilla y fondo 10cm HT = A + H + B.L.
B.L. = Bordo libre mínimo de 40cm
HT. = Altura total de la C. R. HT = 0.90 m

Por facilidad, en el proceso constructivo y en la instalación de accesorios, se considerará una sección

interna mínima de 0.60m por 0.
De acuerdo a la tubería que se usará en la linea de aducción como es de PVC C-7.5, será po-
sible ubicar la Camara Rompepresión cada 50m de desnivel.

LINEA DE CONDUCCIÓN

I ) CRITERIOS DE DISEÑO

A.- Carga Disponible: h= 48.475 m

B.- Distancia (L): L= 234.8 m
C.- Gasto de Diseño: Qmd = 0.44 l/s
D.- Clases de Tuberías PVC y máxima presión de trabajo:
PRESIÓN MAXIMA DE PRESION MÁXIMA
CLASE
PRUEBA DE TRABAJO
5 50 35
7.5 75 50
10 100 70
15 150 100
E.- Diámetros.-
Para definir los diámetros se considera el máximo desnivel en toda la longitud del tramo,
el diámetro seleccionado deberá tener la capacidad de conduccir el gasto de diseño con velocidades
comprendidas entre 0.6m/s y 3.0m/s; y las pérdidas de carga por tramo claculado deben ser menores
o iguales a la carga disponible.

II ) LINEA DE GRADIENTE HIDRÁULICA

La línea de gradiente hifráulica (L.G.H.) indica la presión de agua a lo largo de la tubería bajo condicio-
nes de operación. Pudiendo resultar que la presión residual en el punto de descarga se vuelva positiva
o negativa. En caso de la presión negativa, la misma indica que no hay suficiente energía gravitacional
para mover la catidad de agua deseada. Esta situación puede seer corregida usando un menor caudal
y/o tuberías de mayor diámetro

III ) PÉRDIDA DE CARGA

La pérdida de carga es el gasto de energía necesario para vencer las resistencias que se oponen al
movimiento del fluído de un punto a otro en una sección de la tubería.

A.- Pérdida de Carga Unitaria:

ECUACIÓN DE HAZEN Y WILLIAMS
MATERIAL C
Q = 0.0004264 x C x D^2.64 x hf^0.54 Fierro F° 100
Donde: Concreto 110
D = Diametro de la tubería (pulg) Acero 120
 Q = Caudal (l/s) Asbesto/PVC 140
hf = Pérdida de carga unitaria (m/km)
C = Coeficiente de Hazen-Williams ( pie^1/2 /seg )

hf = 0.206 m/m
D= 0.72 pulg

ECUACIÓN DE FAIR-WHIPPLE
Q = 2.8639 x D^2.71 x hf^0.57

Donde:
D = Diametro de la tubería (pulg) hf = 0.206
Q = Caudal (l/s) D= 0.70
hf = Pérdida de carga unitaria (m/m)
Sin embargo, considerando el caudal del acuífero con Q = 1lt/s, tenemos el siguiente resultado:
D= 0.94 pulg

IV ) PRESIÓN
En la linea de conducción, la presión representa la cantidad de energía gravitacional contenida en el
agua. En un tramo de tubería que está operando a tubo lleno, podemos platear la ecuación de Bernoulli:

Z1 + P1 + V 1 ^2 = Z2 + P2 + V 2 ^2 + Hf
g 2g g 2g

Donde: Z= Cota del punto respecto a un nivel de referencia (m)

P= Altura o carga de presión, "P" es la presión y
g " g " el peso específico del fluído (m)
V= Velocidad media del punto considerado (m/s)
Hf= Es la pérdida de carga que se produce en el tramo. (m)

RED DE DISTRIBUCIÓN
I ) CONSIDERACIONES BÁSICAS DE DISEÑO
Se recomiendan velocidades compredidas entre 0.6m/s y 3.0m/s. En el caso de las presiones,
las Normas Generales del Ministerio de Salud, recomiendan que la presión mínima de servicio en cualquier
parte de la red no sea menor de 5m y que la presión estática no exceda de 50m.
Las válvulas de control, según las Normas mencionadas, se deben ubicar para aislar tramos no
mayores de 300m o en lugares que garanticen el buen funcionamiento del sistema y permitan interrupciones
para realizar las ampliaciones y reparaciones en la red.

II ) TIPO DE RED
En este proyecto podemos afirmar que estamos trabajando con un Sistema Abierto o Ramificado.
En este tipo de red instalaremos válvulas de purga en los extremos con la finalidad de limpiar y evitar la conta-
minación del agua.
PROYECTO EN CONJUNTO
POBLACIÓN FUTURA (POB. F.) = 318 Hab
DOTACIÓN (DOT.) = 80 l /Hab/día
CONSUMO MEDIO (Qm) = 0.294 lps
CONSUMO MAX. HOR. (Qmh) = 0.883 lps
CONSUMO UNITARIO (Qunit.) = 0.0028 lps

CALCULO DE LOS GASTOS POR TRAMOS

POB. GASTOS
TRAMO FUTURA POR CR = CÁMARA ROMPEPRESIÓN
X TRAMO TRAMO PM = Ref. PAULINO MAYHUA
CR - PM 28 0.078 CC = Ref. CASA COMUNAL
PM - CC 120 0.333 ICA = Ref. IGLESIA CATOLICA ANTIGUA
CC - RIO 25 0.069 VH = Ref. VIDAL HUAMÁN
CC - ICA 90 0.250
PM - VH 55 0.153
TOTAL 318 0.883
