GOBIERNO REGIONAL CUSCO
GERENCIA REGIONAL DE INFRAESTRUCTURA

SUB GERENCIA DE ESTUDIOS DE INVERSION
"MEJORAMIENTO Y AMPLIACION DE LOS SERVICIOS EDUCATIVOS DE NIVEL INICIAL PRIORIZADOS POR LA UGEL DEL CUSCO 1 ETAPA - REGION CUSCO"

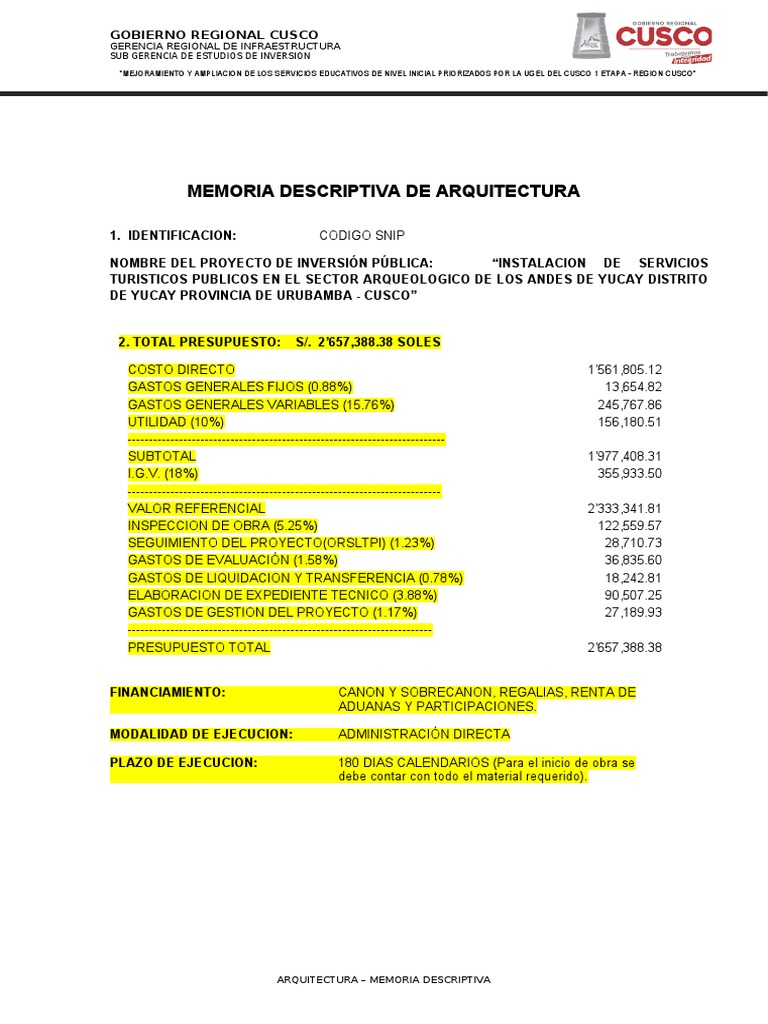

MEMORIA DESCRIPTIVA DE ARQUITECTURA
1. IDENTIFICACION: CODIGO SNIP
NOMBRE DEL PROYECTO DE INVERSIÓN PÚBLICA: “INSTALACION DE SERVICIOS

TURISTICOS PUBLICOS EN EL SECTOR ARQUEOLOGICO DE LOS ANDES DE YUCAY DISTRITO
DE YUCAY PROVINCIA DE URUBAMBA - CUSCO”
2. TOTAL PRESUPUESTO: S/. 2’657,388.38 SOLES
COSTO DIRECTO 1’561,805.12

GASTOS GENERALES FIJOS (0.88%) 13,654.82
GASTOS GENERALES VARIABLES (15.76%) 245,767.86
UTILIDAD (10%) 156,180.51
--------------------------------------------------------------------------
SUBTOTAL 1’977,408.31
I.G.V. (18%) 355,933.50
-------------------------------------------------------------------------
VALOR REFERENCIAL 2’333,341.81
INSPECCION DE OBRA (5.25%) 122,559.57
SEGUIMIENTO DEL PROYECTO(ORSLTPI) (1.23%) 28,710.73
GASTOS DE EVALUACIÓN (1.58%) 36,835.60
GASTOS DE LIQUIDACION Y TRANSFERENCIA (0.78%) 18,242.81
ELABORACION DE EXPEDIENTE TECNICO (3.88%) 90,507.25
GASTOS DE GESTION DEL PROYECTO (1.17%) 27,189.93
-----------------------------------------------------------------------
PRESUPUESTO TOTAL 2’657,388.38
FINANCIAMIENTO: CANON Y SOBRECANON, REGALIAS, RENTA DE

ADUANAS Y PARTICIPACIONES.
MODALIDAD DE EJECUCION: ADMINISTRACIÓN DIRECTA
PLAZO DE EJECUCION: 180 DIAS CALENDARIOS (Para el inicio de obra se

debe contar con todo el material requerido).
ARQUITECTURA – MEMORIA DESCRIPTIVA

COMPONENTE 1: ADECUADAS FACILIDADES TURÍSTICAS EN EL SECTOR

ARQUEOLÓGICO DE LOS ANDENES DE YUCAY.
Las acciones identificadas son:

 ACCIÓN 1: CONSTRUCCIÓN DE 02 MIRADORES TURÍSTICO
o Ejecución de obras de Mirador Turístico
 Se construirá 02 miradores en las zonas de Molinuyoc y Misionero
o Medidas de mitigación de impacto ambiental
 Se elaborará 01 plan de mitigación de impacto ambiental que podrá
prevenir los posibles daños que traiga consigo la construcción de
miradores
 ACCIÓN 2: EQUIPAMIENTO DE LA OFICINA DE INFORMACIÓN TURÍSTICA.

o Equipamiento de la oficina de información turística.
 Se equipará la oficina con material administrativo
o Construcción de casetas de Información.
 Se construirá 02 cabinas de Información turísticas en las zonas con
mayor frecuencia de visitantes.
 ACCIÓN 3: INSTALACIÓN DE SEÑALIZACIÓN EN EL DISTRITO DE YUCAY.

o Instalación de Señalización en el Distrito de Yucay.
 Construcción de letreros de señalización en la Población.
o Instalación de los Letreros de señalización.
 Se instalará los 17 letreros dentro de la población de Yucay con la
finalidad de orientar a los visitantes.
COMPONENTE 2: ADECUADA PRESENTACIÓN DEL SECTOR ARQUEOLÓGICO

DE LOS ANDENES DE YUCAY
 ACCIÓN 6: MEJORAMIENTO DE SENDEROS.

o Ejecución de obras de senderos
 Se realizará trabajos de mejoramiento de los 3 circuitos dentro de
zona arqueológica de los andenes de Yucay.

 ACCIÓN 7: INSTALACIÓN DE SEÑALETICA EN EL RECORRIDO INTERNO DE LA ZONA

ARQUEOLÓGICA.
o Instalación de letreros dentro de sector arqueológico de los andenes
 En coordinación con el Ministerio de Cultura se instalara letreros de
orientación en la zona arqueológica.
3. ASPECTOS FISICOS
3.1. UBICACIÓN POLITICA:
DISTRITO : YUCAY
PROVÍNCIA : URUBAMBA
DEPARTAMENTO : CUSCO
REGIÓN : CUSCO
FECHA : ENERO 2020
3.2. UBICACIÓN GEOGRAFICA
Yucay es un distrito de la provincia de Urubamba, se sitúa a 2 858 m.s.n.m. a 78km. al nor

este de la ciudad del Cuzco. entre las Coordenadas UTM:N: 8526202 E:0815352
3.3. AREA Y PERIMETRO
AREA
COMPONENTE 1: ADECUADAS FACILIDADES TURÍSTICAS EN EL SECTOR PERIMETRO
ARQUEOLÓGICO DE LOS ANDENES DE YUCAY M2
m
 ACCIÓN 1: CONSTRUCCIÓN DE 02 MIRADORES TURÍSTICO o o
 Construcción mirador en la zona de Molinuyoc 160.00 66.30
 Construcción mirador en la zona de Misionero 55.50 40.70
 ACCIÓN 2: EQUIPAMIENTO DE LA OFICINA DE

INFORMACIÓN TURÍSTICA
 Acondicionamiento de la oficina de información 22.10 19.40
turística.

3.4. LIMITES:
LADO PROPIETARIO LONGITUD
NORTE Con calle proyectada Trocha carrozable 27.10 ml
SUR Con terrenos de propiedad privada 23.70 ml
ESTE Con terrenos de propiedad privada 4.27 ml
OESTE Con terrenos de propiedad privada 11.14 ml
Los límites y colindancia del terreno en el que se ubica el área de intervención son:
1. MIRADOR EN LA ZONA DE MOLINUYOC
2. MIRADOR EN LA ZONA DE MISIONERO

NORTE Con terrenos de propiedad de la Comunidad 11.11 ml
SUR Con sendero del Circuito 17.49 ml
ESTE Con terrenos de propiedad de la Comunidad 4.27 ml
OESTE Con terrenos de propiedad de la Comunidad 22.00 ml
3. ACONDICIONAMIENTO DE LA OFICINA DE INFORMACIÓN TURÍSTICA.
NORTE Con oficinas de las instalaciones de la Municipalidad Distrital de Saylla 3.62 ml
SUR Con la vía principal Yucay - Urubamba 3.62 ml
ESTE Con ingreso principal a las instalaciones de la Municipalidad Distrital 6.12 ml
de Saylla
OESTE Con terreno de propiedad privada 6.12 ml
ACCESO A LA ZONA
El acceso al sector ARQUEOLOGICO DE LOS ANDES DE YUCAY DISTRITO DE YUCAY
PROVINCIA DE URUBAMBA – CUSCO, por medio vehicular, partiendo del centro de la Ciudad
del Cusco a 72 Km o 60 minutos hasta el Poblado de Yucay. Desde donde empieza el circuito, el
cual se realizar la caminata a pie.
CUSCO – YUCAY
TIPO DE DIATANCIA HRS VEHICULO DE
TRAMO
CARRETERA (KM) CONSIDERADAS TRANSPORTE
CUSCO – VIA CAMIONETA
72 KM 60 MIN
YUCAY ASFALTADA AUTO
4. CLIMA
Condiciones Climáticas:
Como ocurre en las tierras situadas a esta altura, su clima está marcado por dos estaciones:
lluvias y sequía. La temporada húmeda ocurre entre los meses de noviembre a abril. Entonces
puede desatarse un aguacero en segundos y, desgraciadamente, no siempre se goza de un
cielo azul. Pero la época de lluvias también tiene sus ventajas, pues los cerros se cubren de un

verde intenso y las temperaturas suelen ser templadas. Durante el período de sequía los
colores del cielo son brillantes, pero el aire suele ser tan seco que la piel parece quebrarse. La
noche es por lo general muy fría y puede helar en la madrugada. El cielo estrellado es un
verdadero espectáculo durante esta temporada.
5. TOPOGRAFIA
Presenta un relieve llano, Se ha considerado el nivel llano para la instalación de los bloques
6. METAS
En base a las recomendaciones del Perfil SNIP, se plantea el proyecto de
“INSTALACION DE SERVICIOS TURISTICOS PUBLICOS EN EL SECTOR
ARQUEOLOGICO DE LOS ANDES DE YUCAY DISTRITO DE YUCAY PROVINCIA DE
URUBAMBA - CUSCO", se alcanzó las siguientes metas:
COMPONENTE 01: ADECUADAS FACILIDADES TURÍSTICAS EN EL SECTOR ARQUE OLÓGICO DE LOS

ANDENES DE YUCAY
RESUMEN DE AREAS
CANT ÁREA/PERÍMT.
INFRAESTRUCTURA TURISTICA UND
MIRADOR EN LA ZONA DESCANSO BAJO TECHO M2 01 12.10
DE MOLINUYOC AREA DE MIRADOR A NIVEL DE PISO M2 01 42.00
AREA MIRADOR EN VOLADO M2 01 15.50
ÁREA TOTAL CONSTRUIDA 69.60 m2

MIRADOR TECHADO – SEGUNDO M2 01 30.80
NIVEL M2 01 78.20
MIRADOR EN LA ZONA AREA DE ESPARCIMIENTO A NIVEL DE
DE MISIONERO PISO M2 01 40.60
CIRCULACION M2 01 29.90
AREA VERDE Y SARDINELES M2 01 11.30
MUROS Y PARAPETOS
ÁREA TOTAL CONSTRUIDA 190.80 m2
ÁREA DEL TERRENO 160.00 m2
OFICINA DE ESPACIO INTERIOR M2 01
INFORMACIÓN
TURÍSTICA. ÁREA TOTAL CONSTRUIDA 22.10 m2
COMPONENTE 02
MOBILIARIO Y EQUIPAMIENTO
MOBILIARIOS
Mesa Rectangular para Niños 1.20x0.60m Estructura de Madera Aguano
und 15.00
y Tablero de Melamina de Colores (c/mesa 06 alumnos)
Sillas Individuales para Niños de Madera con Tablero y Espaldar de
und 60.00
Colores
Módulo de Madera Escritorio + Silla para Docente und 3.00

Extinguidor 12Kg und 2.00
9. DATOS TECNICOS DEL PROYECTO:
Referente al modelo y tipología de la construcción se tiene lo siguiente:
 Estructuras : Sistema aporticado con zapatas y vigas conectadas.

 Coberturas : Cobertura con planchas de teja andina, sobre losa
inclinada.
Cubertura Teja Artesanal en Cerco Perimétrico
Cobertura Planchas Planas
Solida de Policarbonato
 Muros : Ladrillo KK de 9 x 12 x 24 cm; los que serán aislados
de la estructura mediante columnetas y viguetas de
concreto armado.
 Revestimientos : Tarrajeo interiores y exteriores de cemento arena.
 Cielorraso : Enlucido de cemento.
 Pisos : Cerámico antideslizante alto tránsito de 0.30 x 0.30 m
Piso de madera parquet
copaiba 6x30cm.
Piso de cemento bruñado
 Zócalos y contra zócalos : Cerámico antideslizante de alto tránsito de 0.30 x
0.30m y de 0.30 x 0.10 m
Zócalo de madera machihembrada

 Puertas y Ventanas : Madera Aguano con varillas de seguridad.
 Pinturas : Látex en muros interiores y exteriores.
Pintura anticorrosiva en carpintería
metálica.
Barniz en madera.
 Cerrajería : Cromada de fabricación nacional.
 Vidrios : Transparentes dobles
 Áreas verdes : Sembrado de césped.
 Instalaciones Eléctricas : Colocación de los Tableros Eléctricos
Ejecución de la Red de alimentadores Generales, red
de alumbrado, tomacorrientes y fuerza.
Suministro e instalación de los artefactos de
alumbrado se realizará efectuando pruebas y dejando
en perfecto estado de funcionamiento.
Todos los enchufes para el equipo eléctrico y
electrónico deberán contar con espigas para
tomacorrientes según la Resolución Ministerial Nº
175-2008-MEM/DM(Uso de enchufe tres en línea con
toma de tierra., 250 Vo enchufe tipo Schuko).
La ejecución de las obras del presente Proyecto
deberá realizarse siguiendo las recomendaciones del
Código Nacional de Electricidad Utilización y
especificaciones de los fabricantes de los equipos.
 Instalaciones Especiales Contempla, El cableado estructurado cat6, instalación
de las tomas de data, teléfono analógico,

video/audio/data (para la conexión de los proyectores

multimedia interactiva). La implementación de la Red
LAN de datos será, con suministro, instalación,
configuración y puesta en servicio.
10. DESCRIPCIÓN DEL PROYECTO
10.1. CRITERIOS DE DISEÑO

El Diseño de la Infraestructura de la I.E.I. N°465 SANTA ROSA - WANCHAQ se enmarca en
los criterios siguientes:
 Brindar Confort tanto de espacios de uso (matrices usuario / mobiliario) y de
acondicionamiento natural, referente a control térmico, lumínico y acústico.
 Garantizar la seguridad de los usuarios de los módulos educativos, mediante la
aplicación adecuada de las normas vigentes para el tipo de sistema constructivo
propuesto.
 Brindar versatilidad en la etapa de programación, a fin de poder dar la respuesta
adecuada al requerimiento específico de cada centro educativo.
10.2. CRITERIOS DE MODULACION

 Cada bloque nuevo sigue la secuencia existente es decir se logró un recorrido
secuencial y funcional, a través del patio de honor y veredas que a su vez conectan
con los corredores de las aulas, así mismo se está considerando la construcción de
veredas en los bloques, sirviendo de protección perimetral.
 El criterio básico arquitectónico del diseño es la utilización modular de una unidad
rectangular que permite la flexibilización del ambiente de acuerdo a la necesidad
requerida.
 La edificación considera cimientos y sobre cimientos de concreto, asentado de muros
de ladrillo, tarrajeos y revestimientos de muros con cemento, cobertura con planchas
de teja andina sobre losa aligerada inclinada, cielo raso de cemento en los interiores de
todos los ambientes.
 Debido a la presencia de lluvias y al asoleamiento, se considera en todos los casos la
utilización de aleros, así como veredas de protección perimetral de cada módulo, así
como sistemas de evacuación de aguas pluviales mediante canaletas y montantes.
 Para la edificación de los bloques se consideró: el riesgo, la funcionalidad y
distribución, logrando espacios que nos permitan iluminación, así como un espacio
para el área de recreación y patio de honor, ubicándose en medio de los bloques
propuestos, permitiendo tener un acceso directo y sin riesgo, considerándose un área
de retiro para el área de ingreso, comunicándose directamente con el patio de honor y
el área de la infraestructura pedagógica, complementaria, así mismo permite un
tratamiento de áreas verdes.
 Se considera un cerco perimétrico de ladrillo tarrajeado y columnas cada 3.00 m a una
altura de 3 m en todo el perímetro del área delimitada.
10.3. DE LOS ACABADOS

 En lo que respecta a los acabados a emplearse en el sistema, estos se precisan en los
planos y especificaciones técnicas, en la presente memoria se hace referencia a
alguno de ellos.
 Los cerramientos están conformados por muros de mampostería confinada y con
acabados tarrajeado y pintados, de manera que sus ampliaciones, modificaciones y/o
reparaciones puedan ser ejecutadas sin mayores dificultades.
 Se ha diseñado las puertas, ventanas y cielorrasos, en función de la modulación de los
elementos estructurales y del cerramiento existente, teniendo en cuenta que el tipo de
material empleado sea de fácil acceso en el mercado nacional de modo que su
ejecución sea técnicamente factible en obra.

 Dicho sistema utiliza cobertura de techos livianos inclinados a dos aguas y elementos
estructurales de losa, de fácil y rápida ejecución con procesos constructivos simples
que hacen viable su aplicación en cualquier tipo de zona de la sierra.
 La forma de techado inclinado a 20º adoptado permite la fácil y continua evacuación de
aguas pluviales a través de canaleta de concreto y a través de puntos de evacuación
de aguas en cada encuentro sujetos a un embudo de concreto conectado mediante
tubos PVC hacia las canaletas pluviales.
 Las ventanas serán del mismo tipo de madera de las puertas con vidrios dobles
transparentes, ambos elementos serán preservados con material sellante, silicona y
barniz, se ha considerado cerraduras de sobreponer de tres y dos golpes para puertas
exteriores y puertas interiores. De igual manera se considera la colocación de puertas y
ventanas de madera Aguano tratada con persevante para madera, pintura de paredes,
puertas, ventanas y cielo rasos en los que se requiera, instalaciones eléctricas y
sanitarias, trabajos de limpieza de obra y otras.
10.4. LOS ESPACIOS PLANTEADOS
A) AULA
Las aulas están concebidas en su diseño por sectores: dibujo y pintura, música, cómputo,
biblioteca, juegos de concentración, construcción, dramatización y juego, que permiten la
experimentación, expresión artística y manualidades, facilitando así la interacción entre los
estudiantes y los profesores, y siempre en contacto con áreas exteriores educativas. Utilizando
los siguientes criterios específicos de diseño del Aula: Distribución: Espacio central flexible,
comunicado espacial y visualmente con el espacio de integración común a las aulas y con las
áreas exteriores. Relación indirecta con el servicio higiénico y el espacio libre común, tanto de
piso duro como de área verde. Control de ingreso desde la administración. Aspecto. Simple,
organizado, de colores claros, limpios, que demuestre su uso ante la comunidad. Iluminación.
25% del área de piso. Debe evitarse la luz directa y buscarse la reflejada. Ventanas al jardín
exterior a la altura de la visión de los alumnos. Luz artificial eventual para reuniones con padres
de familia. Ventilación. Cruzada, controlable con 1.5 de volumen de aire en climas calurosos
con relación a los fríos. Confortabilidad. Temperatura ideal entre 15° y 20° C. Control de ruidos
molestos. Circulaciones techadas en climas lluviosos. Seguridad. Las circulaciones
proyectadas amplias y libres para evacuación.
El proyecto presenta 04 aulas, el material utilizado es de muros de ladrillo de 24x1 2x9 cm, los
cuales estarán revestidos con cemento y pintados con pintura látex al interior y exterior como lo
indican los planos de cortes y elevaciones, con cielo raso de cemento, presenta columnas y
columnetas revestidas y pintadas respectivamente, piso de madera parquet copaiba 6x30cm,
zócalos de Madera Aguano, ventanas y puertas de madera Aguano fabricadas y pintadas de
acuerdo a detalle.
El diseño irregular que presenta las aulas responde a un planteamiento basado en los
requerimientos y actividades que desarrollan los infantes principales usuarios de los ambientes,
es por esta razón que se genera un acceso directo al aula, teniendo una zona previa planteada
la misma que responde a una actividad lúdica de acceso al aula, así mismo se plantea otra
zona para que se pueda colocar los estantes y/o armarios para que de esta manera no
interrumpa el área propia del aula.
B) DEPÓSITOS DE AULAS
Espacio, para el guardado de materiales educativos, ubicado anexo a las aulas. Equipado con
estante.El proyecto presenta 01 Deposito para cada aula, el material utilizado es de muros de
ladrillo revestidos con cemento y pintados interior y exteriormente como lo indican los planos de
cortes y elevaciones, cielo raso de cemento, presenta columnas y columnetas revestidas y

pintadas, piso de madera parquet copaiba 6x30cm y Contra zócalo de madera, la carpintería de
madera será de Aguano pintadas.
C) SERVICIOS HIGIENICOS PARA NIÑOS Y NIÑAS
Cuentan con acceso directo a las aulas. Proyectadas acorde con las Normas Técnicas para el
Diseño de locales Escolares Iniciales, teniendo como finalidad principal la de propiciar el aseo
del alumnado.
El número de baterías obedece directamente a lo normado en el Reglamento Nacional de
Edificaciones.
Las dimensiones y concepción arquitectónica de la batería de servicios higiénicos no
corresponden a un módulo establecido, cada servicio responde a una necesidad establecida
referida sobre todo al número de baterías requeridas las mismas que han sido determinadas en
el estudio del perfil de inversión pública.
El proyecto presenta SS.HH. para niños y SS.HH. para niñas, el material utilizado es de muros
de ladrillo revestidos con cemento y pintados interior y exteriormente como lo indican los planos
de cortes y elevaciones, cielo raso de cemento, presenta columnas y columnetas revestidas y
pintadas, piso de Cerámico de 0.30 cm x 0.30 cm y zócalo de cerámico a una h= 1.20m, las
puertas principales tienen una h=2.10 m y las puertas de baños son divisiones de melamina
con estructura de aluminio con un alféizar de 0.15, para poder tener un control de los niños
cuando hagan uso de este servicio, la carpintería de madera será de madera Aguano pintadas,
los sanitarios serán propios para infantes.
D) DIRECCIÓN
Espacio destinado al director para actividades administrativas y de atención al público. Se ha

planteado 01 dirección, de forma rectangular, el material utilizado es de muros de ladrillo,
revestidos con cemento y pintados interior y exteriormente como lo indican los planos de cortes
y elevaciones, cielo raso de cemento, presenta columnas y columnetas revestidas y pintadas
respectivamente, piso de Madera parquet copaiba 6x30cm, contrazócalos de madera, ventanas
y puertas de madera Aguano tratada con preservante de madera.
E) SERVICIOS HIGIÉNICOS PARA DOCENTES Y PERSONAL ADMINISTRATIVO
Está ubicado en el segundo nivel del Bloque 1. De forma rectangular, el material utilizado es de
muros de ladrillo, revestidos con cemento y pintados interior y exteriormente como lo indican
los planos de cortes y elevaciones, cielo raso tarrajeado con cemento, con zócalo de cerámico
a una altura de 1.50 m, presenta columnas y columnetas revestidas y pintadas
respectivamente, piso de Cerámico 0.30 cm x 0.30 cm, ventanas y puertas de madera Aguano
tratada con preservante de madera.
F) TÓPICO
Espacio para la atención de primeros auxilios, de igual manera cumple la función de atención
psicológica para alumnos y padres. De forma rectangular, el material utilizado es de muros de
ladrillo, revestidos con cemento y pintados interior y exteriormente como lo indican los planos
de cortes y elevaciones, cielo raso de cemento, presenta columnas y columnetas revestidas y
pintadas respectivamente, piso de cerámico 0.30 cm x 0.30 cm, con contrazocalos de cerámico
y presenta un zócalo de cerámico h= 1,50 m en el sector donde se ubica el lavatorio, ventanas
y puertas de madera Aguano tratada con preservante de madera.
G) COCINA
Espacio destinado a la preparación de alimentos, ubicada anexa al aula de usos múltiples.

Cuenta con un depósito de alimentos.

De forma rectangular, el material utilizado es de muros de ladrillo revestidos con cemento y

pintados interior y exteriormente como lo indican los planos de cortes y elevaciones, cielo raso
con tarrajeo de cemento, presenta columnas y columnetas revestidas y pintadas
respectivamente, piso de Cerámica de 0.30 x0.30 m, con zócalos y contrazocalos de cerámico,
ventanas y puertas de madera Aguano tratada con preservante de madera.
H) PATIO DE HONOR
El cual servirá para realizar las diferentes actividades educativas y cívicas el material utilizado
será de cemento frotachado y bruñado, por las dimensiones y la forma regular.
I) VEREDAS DE CIRCULACION
Contempla las veredas de transito que conectan los bloques entre sí, con anchos
diferenciados, será de cemento frotachado con sus respectivas juntas cada 3 m.
J) VEREDAS DE PROTECCION
Son las veredas perimetrales de los bloques, que a su vez considera un contra zócalo de
cemento h=0.20m en los colindantes con los bloque y el uso de junta asfáltica de e= 1 ” las
veredas de protección serán de cemento frotachado con sus respectivas juntas asfálticas cada
3 m.
K) AREA DE TRATAMIENTO DE AREAS VERDES
Área de juegos, consistirá en un espacio con piso de césped para las actividades lúdicas de los
niños, con sardineles perimetrales.
L) CERCO PERIMÉTRICO.
El cerco perimétrico se construirá en todo el perímetro del área a intervenir, construido en

material de ladrillo, revestido y pintado; con columnas intermedias de 0 .20 x 025 m. y viga
superior.
M) ÁREA RAMPA EXTERIOR
Contempla una rampa exterior en la parte adyacente del bloque, con un muro a los extremos
de ladrillo h=1.00m tarrajeado, la rampa será de cemento frotachado.
N) ESCALERA EXTERIOR
Contempla 01 escaleras que se ubica en la parte lateral del bloque de la I.E.I., la escalera será
de cemento frotachado.

Memoria Descriptiva de Arquitectura: Gerencia Regional de Infraestructura

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Memoria Descriptiva de Arquitectura: Gerencia Regional de Infraestructura

Cargado por

Copyright:

Formatos disponibles

GOBIERNO REGIONAL CUSCO

GERENCIA REGIONAL DE INFRAESTRUCTURA

MEMORIA DESCRIPTIVA DE ARQUITECTURA

1. IDENTIFICACION: CODIGO SNIP

NOMBRE DEL PROYECTO DE INVERSIÓN PÚBLICA: “INSTALACION DE SERVICIOS

2. TOTAL PRESUPUESTO: S/. 2’657,388.38 SOLES

COSTO DIRECTO 1’561,805.12

FINANCIAMIENTO: CANON Y SOBRECANON, REGALIAS, RENTA DE

MODALIDAD DE EJECUCION: ADMINISTRACIÓN DIRECTA

PLAZO DE EJECUCION: 180 DIAS CALENDARIOS (Para el inicio de obra se

ARQUITECTURA – MEMORIA DESCRIPTIVA

COMPONENTE 1: ADECUADAS FACILIDADES TURÍSTICAS EN EL SECTOR

Las acciones identificadas son:

 ACCIÓN 2: EQUIPAMIENTO DE LA OFICINA DE INFORMACIÓN TURÍSTICA.

 ACCIÓN 3: INSTALACIÓN DE SEÑALIZACIÓN EN EL DISTRITO DE YUCAY.

COMPONENTE 2: ADECUADA PRESENTACIÓN DEL SECTOR ARQUEOLÓGICO

 ACCIÓN 6: MEJORAMIENTO DE SENDEROS.

ARQUITECTURA – MEMORIA DESCRIPTIVA

 ACCIÓN 7: INSTALACIÓN DE SEÑALETICA EN EL RECORRIDO INTERNO DE LA ZONA

FECHA : ENERO 2020

3.2. UBICACIÓN GEOGRAFICA

Yucay es un distrito de la provincia de Urubamba, se sitúa a 2 858 m.s.n.m. a 78km. al nor

3.3. AREA Y PERIMETRO

 Construcción mirador en la zona de Molinuyoc 160.00 66.30

 Construcción mirador en la zona de Misionero 55.50 40.70

 ACCIÓN 2: EQUIPAMIENTO DE LA OFICINA DE

ARQUITECTURA – MEMORIA DESCRIPTIVA

1. MIRADOR EN LA ZONA DE MOLINUYOC

2. MIRADOR EN LA ZONA DE MISIONERO

LADO PROPIETARIO LONGITUD

ARQUITECTURA – MEMORIA DESCRIPTIVA

COMPONENTE 01: ADECUADAS FACILIDADES TURÍSTICAS EN EL SECTOR ARQUE OLÓGICO DE LOS

ÁREA TOTAL CONSTRUIDA 69.60 m2

ARQUITECTURA – MEMORIA DESCRIPTIVA

Extinguidor 12Kg und 2.00

9. DATOS TECNICOS DEL PROYECTO:

Referente al modelo y tipología de la construcción se tiene lo siguiente:

 Estructuras : Sistema aporticado con zapatas y vigas conectadas.

Zócalo de madera machihembrada

ARQUITECTURA – MEMORIA DESCRIPTIVA

video/audio/data (para la conexión de los proyectores

10. DESCRIPCIÓN DEL PROYECTO

10.1. CRITERIOS DE DISEÑO

10.2. CRITERIOS DE MODULACION

10.3. DE LOS ACABADOS

ARQUITECTURA – MEMORIA DESCRIPTIVA

10.4. LOS ESPACIOS PLANTEADOS

ARQUITECTURA – MEMORIA DESCRIPTIVA

C) SERVICIOS HIGIENICOS PARA NIÑOS Y NIÑAS

Espacio destinado al director para actividades administrativas y de atención al público. Se ha

E) SERVICIOS HIGIÉNICOS PARA DOCENTES Y PERSONAL ADMINISTRATIVO

Espacio destinado a la preparación de alimentos, ubicada anexa al aula de usos múltiples.

ARQUITECTURA – MEMORIA DESCRIPTIVA

De forma rectangular, el material utilizado es de muros de ladrillo revestidos con cemento y

El cerco perimétrico se construirá en todo el perímetro del área a intervenir, construido en

M) ÁREA RAMPA EXTERIOR

ARQUITECTURA – MEMORIA DESCRIPTIVA

También podría gustarte
