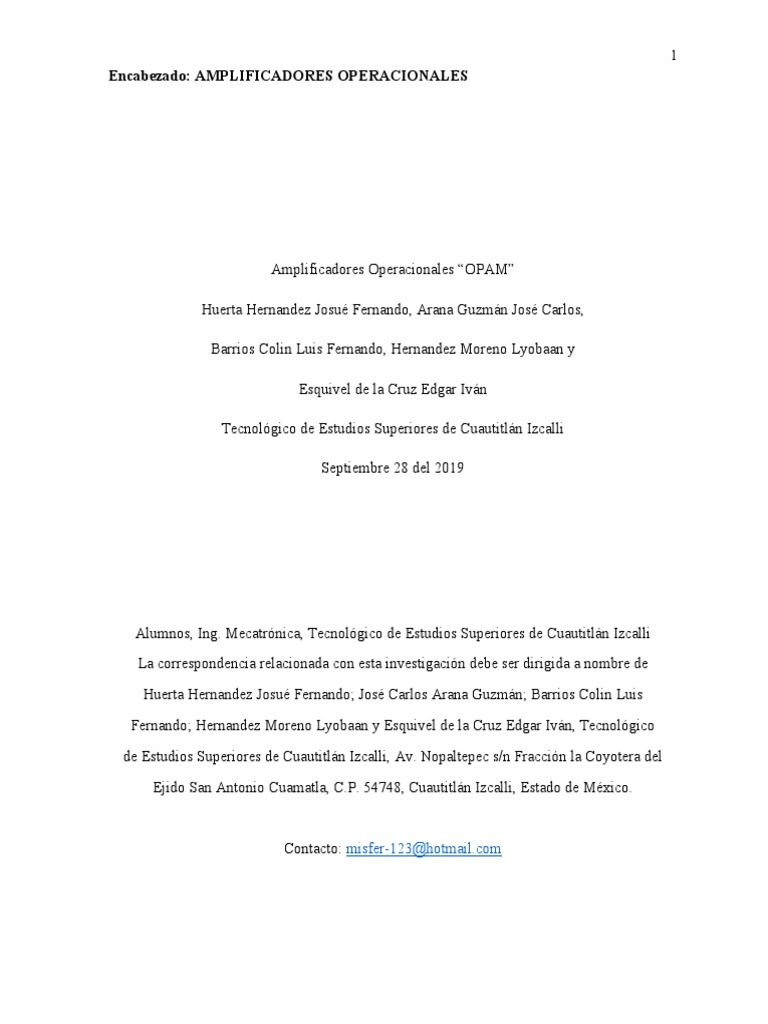

Encabezado: AMPLIFICADORES OPERACIONALES

Amplificadores Operacionales “OPAM”

Huerta Hernandez Josué Fernando, Arana Guzmán José Carlos,

Barrios Colin Luis Fernando, Hernandez Moreno Lyobaan y

Esquivel de la Cruz Edgar Iván

Tecnológico de Estudios Superiores de Cuautitlán Izcalli

Septiembre 28 del 2019

Alumnos, Ing. Mecatrónica, Tecnológico de Estudios Superiores de Cuautitlán Izcalli

La correspondencia relacionada con esta investigación debe ser dirigida a nombre de
Huerta Hernandez Josué Fernando; José Carlos Arana Guzmán; Barrios Colin Luis
Fernando; Hernandez Moreno Lyobaan y Esquivel de la Cruz Edgar Iván, Tecnológico
de Estudios Superiores de Cuautitlán Izcalli, Av. Nopaltepec s/n Fracción la Coyotera del
Ejido San Antonio Cuamatla, C.P. 54748, Cuautitlán Izcalli, Estado de México.

Contacto: misfer-123@hotmail.com
 2

Contenido
OBJETIVOS DE LA PRACTICA___________________________________________________________________3

INTRODUCCIÓN_____________________________________________________________________________4

MARCO TEÓRICO____________________________________________________________________________5

AMPLIFICADOR OPERACIONAL___________________________________________________________________5

¿Qué es?______________________________________________________________________________5

Historia_______________________________________________________________________________5

Aplicaciones___________________________________________________________________________5

Hoy en día_____________________________________________________________________________6

Símbolo Esquemático____________________________________________________________________6

DESARROLLO EXPERIMENTAL._________________________________________________________________7

INVERSOR_________________________________________________________________________________7

NO INVERSOR______________________________________________________________________________8

SEGUIDOR DE VOLTAJE_______________________________________________________________________11

COMPARADOR (LAZO ABIERTO)_________________________________________________________________12

SUMADOR INVERSOR________________________________________________________________________14

CONCLUSION.______________________________________________________________________________15
 3

Objetivos de la Practica

Utilizando el LM741 se analizará el funcionamiento de este dispositivo en un conjunto de

circuitos de amplia difusión.

Visualizaremos el comportamiento del op-am en un osciloscopio y diferenciar el

comportamiento entre cada uno de los arreglos.

Aprender y entender la aplicación de la función de transferencia.

Entender el funcionamiento de cada configuración del opam y saber en qué situación ocupar

cada configuración.
 4

Introducción

El término de amplificador operacional fue nombrado para designar una clase de

amplificadores que permiten realizar una serie de operaciones tales como suma, resta,

multiplicación, integración, diferenciación..., importantes dentro de la computación analógica. La

aparición y desarrollo de la tecnología integrada, que permitía fabricar sobre un único substrato

monolítico de silicio gran cantidad de dispositivos, dio lugar al surgimiento de amplificadores

operacionales integrados que desembocaron en una revolución dentro de las aplicaciones

analógicas. El AOP es un elemento estrella en los sistemas analógicos, con él podemos

amplificar señales, atenuarlas, filtrarlas, etc. Los sistemas de control analógico encuentran en el

AOP un elemento de conmutación sumamente simple.

 5

Marco Teórico

Amplificador Operacional

¿Qué es?
El Amplificador Operacional también llamado Op-Amp, o Op-Amp es un circuito integrado.

Su principal función es amplificar el voltaje con una entrada de tipo diferencial para tener una

salida amplificada y con referencia a tierra.

Historia
También dichos circuitos existen desde 1964 en donde los primeros modelos son el 702, 709

y 741 desarrollados por Fairchild, y 101 y 301 por National Semiconductor. La salida al mercado

de los amplificadores operacionales solvento en gran medida la ardua tarea de amplificar señales

con transistores. Actualmente, el uso de los amplificadores operacionales para aplicaciones suele

ser más barato, más rápido, más pequeño en espacio que su contraparte en transistores,

usualmente MOSFET.

Aplicaciones
Algunas de estas aplicaciones pueden ser: amplificador de instrumentación, amplificador

diferencia, convertidor de corriente a voltaje. Con un Amplificador Operacional, puedes realizar

temporizadores, comparadores o detectores de voltaje, acondicionar señales para ADC y mucho

más.

Hoy en día
Existen hoy en día amplificadores operacionales para diferentes tipos de aplicaciones, detallar

en cada uno sería imposible. Te dejamos algunos de los más comunes para que con gusto revises

sus hojas de datos. Amplificador de instrumentación INA125, OpAmp LM258, Op-Amp

MC1741, TL031, TL081, TL084 y el famoso LM741.
 6

Símbolo Esquemático
Una herramienta adicional básica del AO es su símbolo esquemático. Este es fundamental,

dado que un esquema correctamente dibujado nos dice mucho sobre las funciones de un circuito.

El símbolo más usado se muestra en la imagen 1 con algunas aclaraciones anotadas.

Imagen 1 Símbolo y Descripciones de las Partes de un AO

Amplificadores Operacionales
Tipos de AO y fórmulas para la obtención de su Ganancia
Tipo de AO Fórmula para la Ganancia

Amplificador Inversor

Amplificador No Inversor

Amplificador Sumador
 7

Desarrollo Experimental.

Inversor

El amplificador inversor tiene la tarea de amplificar una señal de entrada dando una salida de

mayor cantidad de voltaje, pero se le llama así porque la señal de salida es inversa a la de

entrada, en polaridad, aunque puede ser mayor, igual o menor, dependiendo esto de ganancia que

le demos al amplificador. La señal se aplica a la terminal inversor o negativos del amplificador y

el positivo o no inversor se lleva a la tierra.

 8

Para este caso nuestro circuito lo simulamos utilizando una resistencia en Rf de 10k, y

teniendo una resistencia de entrada de 1k, dándonos como ganancia de 10 a la entrada de 2 volts

siendo entregados por el generador de funciones dándonos una salida de 20 volts.

Imagen 3 Simulación del circuito Imagen 2 Simulación de la señal de entrada y salida del osciloscopio
virtual

Dándonos como resultado un circuito físico con señal de entrada y de salida como se nos

muestra en la imagen siguiente.

Imagen 4 Circuito Inversor Físico

No Inversor

El amplificador no inversor consiste en amplificar una señal de entrada que será el producto

de la señal y la ganancia aplicada al circuito. En este caso se optó por usar una ganancia de 11

para la cual usamos una resistencia de 1k para la señal de entrada y una resistencia de 10k para la

resistencia de referencia o resistencia de retroalimentación, el no inversor a diferencia del

 9

inversor no hace un de fase a la señal de entrado siendo que la señal que entra es la misma que

sale, pero con la amplificación.

Para la simulación se ocupo una señal de entrada senoidal con 100Hz y 100mVp (Imagen 5)

Imagen 5 Diagrama

Imagen 6 Osciloscopio de Multi-Sim

 10

En este caso (Imagen 7) usamos una señal de 2.3 V de entrada dando como resultado una

salida de 25.3 Volts con el respectivo corte de onda a la salida debido a las limitaciones del

amplificador operacional.

Imagen 7 Representación física

Imagen 8 Osciloscopio Analógico

 11

Como se puede apreciar en la imagen 8 la señal de salida del osciloscopio es prácticamente

similar a la de la simulación a diferencia de que en la practica hubo una pequeña alteración a la

salida

Seguidor de voltaje

El seguidor de voltaje o de acoplamiento es usado para inyectar voltaje ya que es unitario por

que hace un reflejo de la señal de entrada no amplifica, esto lo pudimos comprobar en el

oscilómetro cuando la señal de salida era igual a la señal de entrada, pero con la diferencia que si

conectábamos un motor en la entra el motor no se movía, apenas y daba pequeñas señales de

arranque, pero cuando lo conectamos a la salida pudimos observar que el motor se movía.

El funcionamiento del seguidor de voltaje es similar al de un arreglo Darlington, la señal

inyecta voltaje en este caso la señal de entrada tenía una amplitud de 2.2v con lo cual no

arrancaba hasta que fue conectado a la salida.

 12

Imagen 9 Osciloscopio físico

Imagen 10 Osciloscopio virtual

Comparador (Lazo Abierto)

El amplificador operacional como comparador tiene la particularidad de comparar dos

voltajes de entrada al utilizar este tipo de circuito, la ganancia en la salida será siempre muy

grande, aproximadamente del orden 100000 veces o más. Una característica muy importante es

que es muy sensible a la entrada de voltaje por lo que una pequeña variación en las tensiones de

entrada Vs+ y Vs- produce que a la salida del amplificador tengamos un valor cercano a la

tensión de alimentación.

Características importantes de este circuito son:

 Si V1 es mayor que V2, la tensión a la salida del comparador será la alimentación

positiva de la fuente Vs+.
 Si V2 es mayor que V1, la tensión a la salida del comparador será la alimentación
negativa de la fuente Vs-.

En la realización de la práctica se buscó esta relación en la cual en una Protoboard se analizó

el comparador simple. En donde en la alimentación de Vs+ y Vs- se mantuvo un voltaje de 12v y

en donde V1 se conectó a una entrada de voltaje de 2V y en V2 se conectó un generador de una

 13

un dónde el voltaje vario de 2V a 7v dándonos como resultado a la salida una onda cuadrada no

perfecta. Primero se analizó y se realizó el circuito en el programa de Multi-Sim(Imagen 1),

posteriormente fue llevado a la práctica (Imagen 2).

Al momento de ir realizando la practica se obtuvo el resultado esperado ya que el circuito fue

analizado con un osciloscopio a la salida (Imágenes 3).

Imagen 3 Salida del circuito

Sumador Inversor

Un amplificador sumador inversor tiene múltiples entradas por el pin inversor que se suman y

se invierten. El otro Vo estará dado por cada entrada multiplicada por su peso que a su vez estará

dado por la división de RF sobre la resistencia que presente cada entrada. En esta configuración

cada entrada tiene su propia impedancia de entrada que será la misma resistencia de entrada R1 y

así también las demás entradas, solo hay una impedancia de salida que está en orden de Ohms.

Aquí algunas fotos cuando simulamos esta configuración (SUMADOR INVERSOR),

acompañadas de la señal en el osciloscopio que nos mostró.

 14

En esta configuración utilizamos, resistencias de 1000 para las resistencias sumadas y de 330

para RF obteniendo una ganancia de 2.3.

 15

Imagen Diseño Fisico del circuito

Imagen Diseño en el programa

Imagen Señal de salida en la prueba.

 16

CONCLUSION.

Amplificadores, podemos decir que su función es solo hacer usa señal más grande,

más pequeña, invertirla o simplemente mantenerla de forma unitaria o etc.

Formando diferentes arreglos con los distintos elementos (resistencia, resistencias

variables etc.) podemos diseñar una salida que se adecue a las necesidades de

nuestro problema tales como sumar voltaje, invertir señales, etc.

Hablando de la amplificación de amplitud podemos notar durante la práctica que no

podemos ampliar a más de 24v la señal de entrada debido a las limitaciones del

amplificador en uso y las variables limitantes que fueron usadas por lo cual es

deducible que este dispositivo (741) no es apto para voltajes con ganancias diseñadas

para sobre pasar los 24v. De igual manera, así como podemos realizar arreglos para

amplificar la señal con una ganancia tal vez de 10, 50 o 100, …. También podemos

hacer la más pequeña como en el caso del amplificador sumador ya que los voltajes a

usar superarían el límite de los 24v si se usaban ganancias de 3, 4, 5 se optó por usar

ganancia de 0.5 que no parece ser mucho, pero en una entrada ideal de 10v su salida

ideal es de 15v con una ganancia de 0.5 y así ampliamos y no superamos las

limitaciones de nuestro dispositivo.
