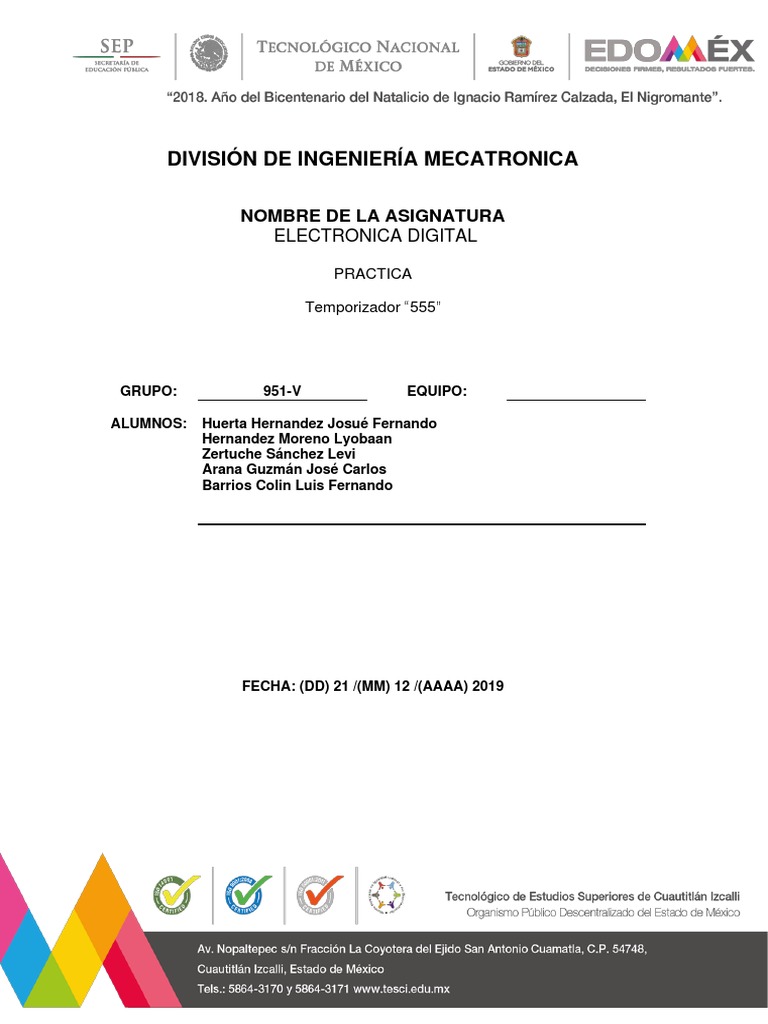

DIVISIÓN DE INGENIERÍA MECATRONICA

NOMBRE DE LA ASIGNATURA
ELECTRONICA DIGITAL

PRACTICA

Temporizador “555”

GRUPO: 951-V EQUIPO:

ALUMNOS: Huerta Hernandez Josué Fernando

Hernandez Moreno Lyobaan
Zertuche Sánchez Levi
Arana Guzmán José Carlos
Barrios Colin Luis Fernando

FECHA: (DD) 21 /(MM) 12 /(AAAA) 2019

Ingeniería Mecatrónica Electrónica Digital

Temporizador 555

OBJETIVOS
Al término de esta práctica el alumno podrá:

➢ Diseñar Circuitos electrónicos programados digitalmente

➢ Diseñar los diagramas que se le pidan, relacionados con la vida real

INTRODUCCIÓN TEÓRICA
HISTORIA

Fotografía del interior del 555, 1978.

En 1970, Hans Camenzind, un ingeniero nacido en Suiza y que luego de terminar su educación
secundaria viajó a Estados Unidos para realizar los estudios de ingeniería, se tomó un mes de
vacaciones de su empleo en Signetics (ahora Philips) para escribir un libro y en vez de volver al
final de las vacaciones, le pidió a la compañía que lo contratase como consultor durante un año,
para usar los principios del oscilador controlado por tensión o VCO en el desarrollo de un
circuito integrado temporizador; esta idea no era del agrado del departamento de ingeniería de
Signetics, pero afortunadamente a Art Fury, el hombre de mercadeo de la empresa, la idea lo
entusiasmó y le dio el contrato a Camenzind, quien luego de seis meses, completó el diseño final
( los primeros diseños no hacían uso de redes RC para la temporización y por ello preveían un
circuito integrado de 14 pines, mucho más complejo y caro), el 555 fue pionero en muchos
aspectos, no solo fue el primer circuito integrado temporizador, también fue el primero en
venderse desde su salida al mercado a bajo precio (U$ 0,75), cosa nunca hecha hasta entonces
por ningún productor de semiconductores. Cabe acotar que por las diferencias entre Camenzind
y el departamento de ingeniería de Signetics, el proyecto durmió durante un año antes de ser
finalmente producido en masa por Signetics.
El temporizador 555 fue introducido en el mercado en el año 1972 por esta misma fábrica con el
nombre: SE555/NE555 y fue llamado "The IC Time Machine" (El Circuito Integrado
Máquina del Tiempo). Este circuito tiene muy diversas aplicaciones, y aunque en la actualidad
se emplea más su remozada versión CMOS desarrollada por Dave Bingham en Intersil, se sigue
usando también la versión bipolar original, especialmente en aplicaciones que requieran grandes
corrientes de parte de la salida del temporizador.

Practica Ing. Jazmín Trejo Sarabia

2/9
Ingeniería Mecatrónica Electrónica Digital

Sus características

Esquema en bloques del circuito integrado del 555.

Este Circuito Integrado (C.I.) es para los experimentadores y aficionados, un dispositivo barato
con el cual pueden hacer muchos proyectos. Este temporizador es tan versátil que se puede
utilizar para modular una señal en Amplitud Modulada (A.M.)
Está constituido por una combinación de comparadores lineales, flipflops (biestables digitales),
transistor de descarga y excitador de salida.
Las tensiones de referencia de los comparadores se establecen en 2/3 V para el primer
comparador C1 y en 1/3 V para el segundo comparador C2, por medio del divisor de tensión
compuesto por 3 resistores iguales R. En el gráfico se muestra el número de pin con su
correspondiente función.
En estos días se fabrica una versión CMOS del 555 original, como el Motorola MC1455, que es
muy popular. Pero la versión original de los 555 sigue produciéndose con mejoras y algunas
variaciones a sus circuitos internos. El 555 está compuesto por 23 transistores, 2 diodos, y 16
resistores encapsulados en silicio. Hay un circuito integrado que se compone de dos
temporizadores en una misma unidad, el 556, de 14 pines y el poco conocido 558 que integra
cuatro 555 y tiene 16 pines.
Hoy en día, si ha visto algún circuito comercial moderno, no se sorprenda si se encuentra un
circuito integrado 555 trabajando en él. Es muy popular para hacer osciladores que sirven como
reloj (base de tiempo) para el resto del circuito.

Descripción de las terminales del Temporizador 555

Practica Ing. Jazmín Trejo Sarabia

3/9
Ingeniería Mecatrónica Electrónica Digital

Pines del 555.

GND (normalmente la 1): es el polo negativo de la alimentación, generalmente tierra.

Disparo (normalmente la 2): Es en esta patilla, donde se establece el inicio del tiempo de
retardo, si el 555 es configurado como monoestable. Este proceso de disparo ocurre cuando
este pin va por debajo del nivel de 1/3 del voltaje de alimentación. Este pulso debe ser de
corta duración, pues si se mantiene bajo por mucho tiempo la salida se quedará en alto hasta
que la entrada de disparo pase a alto otra vez.
Salida (normalmente la 3): Aquí veremos el resultado de la operación del temporizador, ya
sea que esté conectado como monoestable, astable u otro. Cuando la salida es alta, el voltaje
será el voltaje de alimentación (Vcc) menos 1.7 Voltios. Esta salida se puede obligar a estar
en casi 0 voltios con la ayuda de la patilla de reset (normalmente la 4).
Reset (normalmente la 4): Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de
salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que conectarla a Vcc
para evitar que el 555 se "resetee".
Control de voltaje (normalmente la 5): Cuando el temporizador se utiliza en el modo de
controlador de voltaje, el voltaje en esta patilla puede variar casi desde Vcc (en la práctica
como Vcc -1 voltio) hasta casi 0 V (aprox. 2 Voltios). Así es posible modificar los tiempos
en que la salida está en alto o en bajo independiente del diseño (establecido por los resistores
y condensadores conectados externamente al 555). El voltaje aplicado a la patilla de control
de voltaje puede variar entre un 45 y un 90 % de Vcc en la configuración monoestable.
Cuando se utiliza la configuración astable, el voltaje puede variar desde 1.7 voltios hasta
Vcc. Modificando el voltaje en esta patilla en la configuración astable causará la frecuencia
original del astable sea modulada en frecuencia (FM). Si esta patilla no se utiliza, se
recomienda ponerle un condensador de 0.01μF para evitar las interferencias.
Umbral (normalmente la 6): Es una entrada a un comparador interno que tiene el 555 y se
utiliza para poner la salida a nivel bajo.
Descarga (normalmente la 7): Utilizado para descargar con efectividad el condensador
externo utilizado por el temporizador para su funcionamiento.
V+ (normalmente la 8): También llamado Vcc, alimentación, es el pin donde se conecta el
voltaje de alimentación que va de 4.5 voltios hasta 18 voltios (máximo). Hay versiones
militares de este integrado que llegan hasta 18 Voltios.

FUNCIONAMIENTO DEL CIRCUITO INTEGRADO 555

El temporizador 555 se puede conectar para que funcione de diferentes maneras, entre los más
importantes están: como multivibrador astable y como multivibrador monoestable. Puede
también configurarse para por ejemplo generar formas de onda tipo Rampa
Multivibrador Astable

Esquema de la aplicación de multivibrador astable

del 555.

Practica Ing. Jazmín Trejo Sarabia

4/9
Ingeniería Mecatrónica Electrónica Digital

Este tipo de funcionamiento se caracteriza por una salida con forma de onda cuadrada (o
rectangular) continua de ancho predefinido por el diseñador del circuito. El esquema de
conexión es el que se muestra. La señal de salida tiene un nivel alto por un tiempo t1 y un nivel
bajo por un tiempo t2. La duración de estos tiempos depende de los valores de R1, R2 y C,
según las fórmulas siguientes:

La frecuencia con que la señal de salida oscila está dada por la

fórmula:

el período es simplemente:
También decir que si lo que queremos es un generador con frecuencia variable, debemos variar
la capacidad de condensador, ya que, si el cambio lo hacemos mediante los resistores R1 y/o R2,
también cambia el ciclo de trabajo o ancho de pulso (D) de la señal de salida según la siguiente
expresión:

Hay que recordar que el período es el tiempo que dura la señal hasta que ésta se vuelve a repetir
(Tb - Ta).
Si se requiere una señal cuadrada donde el ciclo de trabajo D sea del 50%, es decir que el tiempo
t1 sea igual al tiempo t2, es necesario añadir un diodo en paralelo con R2 según se muestra en la
figura. Ya que, según las fórmulas, para hacer t1 = t2 sería necesario que R1 fuera cero, lo cual
en la práctica no funcionaría.

Practica Ing. Jazmín Trejo Sarabia

5/9
Ingeniería Mecatrónica Electrónica Digital

CUESTIONARIO PREVIO
Nota: Todas las preguntas de este cuestionario, son necesarias para el buen desarrollo de los
experimentos de esta práctica, por lo que deberán ser resueltas antes de efectuar la misma.

1) ¿Qué es un temporizador? Es un aparato con el que podemos regular la conexión o

desconexión de un circuito eléctrico después de que se ha programado un tiempo

2) Explique cómo cambiar de polaridad un motor Trifásico= En este caso solo se tiene que
cambiar cualquiera de las tres líneas, es decir el motor cuenta con 3 líneas podemos
mesclar 2-3,2-1 etc. Es importante que al cambiar se desconecte las líneas que
mesclemos.

3) ¿Menciona 3 tipos de Temporizador?

• Temporizador electrónico

• Temporizador térmico

• Temporizador magnético

Practica Ing. Jazmín Trejo Sarabia

6/9
Ingeniería Mecatrónica Electrónica Digital

MATERIAL Y EQUIPO
PROTOBOARD para el armado del 555.

RESISTENCIAS:

Resistencia de 6.8 KΩ: Azul Gris x Naranja = 68×10^3 Ω

Resistencia de 33 KΩ: Naranja Naranja x Naranja = 33×10^3 Ω

Resistencia de 82 KΩ: Gris Rojo x Naranja = 82×10^3 Ω

Resistencia de 100 KΩ: Café Negro x Amarillo = 10×10^4 Ω

Resistencia de 220 Ω: Rojo Rojox Café = 22×10^1 Ω

FUENTE: Regulable.

CIRCUITO INTEGRADO: 555

CONDESADORES:

Uno de 10 microfaradios y 47 microfaradios

DIODOS: Led rojo y verde.

CABLES: Cables delgados para la interconexión de distintos colores.

Practica Ing. Jazmín Trejo Sarabia

7/9
Ingeniería Mecatrónica Electrónica Digital

DESARROLLO EXPERIMENTAL
I. Arme el siguiente circuito

Para realizar un ciclo de trabajo igual al 50% se necesita colocar el resistor R1 entre la fuente de
alimentación y la terminal 7; desde la terminal 7 hacia el condensador se colo un diodo con el
ánodo apuntando hacia el condensador, después de esto se coloca un diodo con el cátodo del
lado del condensador seguido del resistor R2 y este conjunto de diodo y resistor en paralelo con
el primer diodo, además de esto los valores de los resistores R1 y R2 tienen que ser de la misma
magnitud.
Multivibrador monoestable

Practica Ing. Jazmín Trejo Sarabia

8/9
Ingeniería Mecatrónica Electrónica Digital

Esquema de la aplicación de multivibrador monoestable del 555.

En este caso el circuito entrega a su salida un solo pulso de un ancho establecido por el
diseñador.
El esquema de conexión es el que se muestra. La fórmula para calcular el tiempo de duración
(tiempo en el que la salida está en nivel alto) es:

Nótese que es necesario que la señal de disparo, en la terminal #2 del 555, sea de nivel bajo y de
muy corta duración para iniciar la señal de salida.

CONCLUSIONES
Elabore un resumen que muestre las conclusiones a las que haya llegado después de realizar
todas las actividades de esta práctica.

Se vio que durante esta experiencia nueva para alguien q ve por primera vez, se ve como el 555
regula o es el causante de que se intercale en el encendido de luz del led y también
