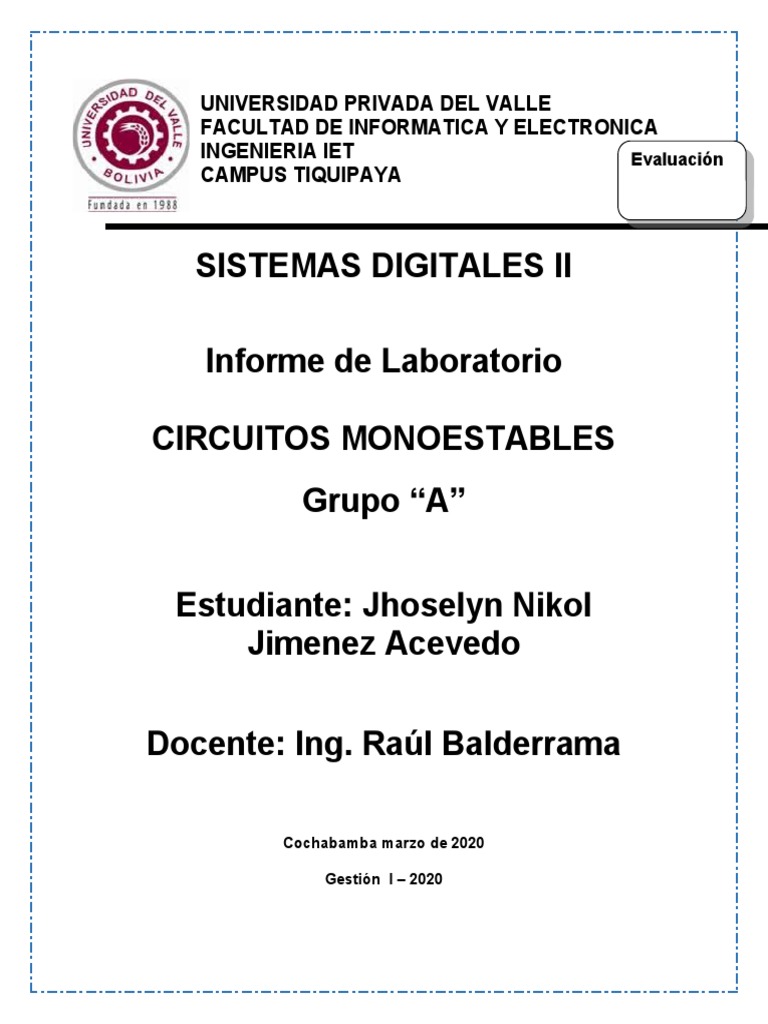

UNIVERSIDAD PRIVADA DEL VALLE
FACULTAD DE INFORMATICA Y ELECTRONICA
INGENIERIA IET Evaluación
CAMPUS TIQUIPAYA
SISTEMAS DIGITALES II
Informe de Laboratorio
CIRCUITOS MONOESTABLES
Grupo “A”
Estudiante: Jhoselyn Nikol
Jimenez Acevedo
Docente: Ing. Raúl Balderrama
Cochabamba marzo de 2020
Gestión I – 2020
UNIVERSIDAD PRIVADA DEL VALLE
LABORATORIO DE SISTEMAS DIGITALES II
Práctica N° 3
CIRCUITOS MONOESTABLES
1. COMPETENCIAS
Al final dela práctica el estudiante:
Implementara en forma física una serie de multivibradores monoestables de todo tipo,
dimensionando valores de resistencias, capacitores, de forma tal que cumplan los requerimientos de
cada experiencia.
2. Fundamento Teorico
El monoestable es un circuito multivibrador que realiza
una función secuencial consistente en que al recibir una
excitación exterior, cambia de estado y se mantiene en
él durante un periodo que viene determinado por una
constante de tiempo. Transcurrido dicho período, la
salida del monoestable vuelve a su estado original. Por
tanto, tiene un estado estable (de aquí su nombre) y un
estado casi estable.
Funcionamiento[editar]
En la Figura 1 se representa el esquema de un circuito
multivibrador monoestable, realizado con componentes
discretos, cuyo funcionamiento es el siguiente:
Al aplicar la tensión de alimentación (Vcc), los dos transistores iniciarán la conducción, ya que sus
bases reciben un potencial positivo a través de las resistencias R-2 y R-3, pero como los transistores
no serán exactamente idénticos, por el propio proceso de fabricación y el grado de impurezas del
material semiconductor, uno conducirá antes o más rápido que el otro.
Supongamos que es TR-2 el que conduce primero. El voltaje en su colector estará próximo a
0 voltios (salida Y a nivel bajo), por lo que la tensión aplicada a la base de TR-1 a través del divisor
formado por R-3, R-5 , será insuficiente para que conduzca TR-1. En estas condiciones TR-1
permanecería bloqueado indefinidamente.
Pero si ahora aplicamos un impulso de disparo de nivel alto por la entrada T, el transistor TR-1
conducirá y su tensión de colector se hará próxima a 0 V, con lo que C-1, que estaba cargado a
través de R-1 y la unión base-emisor de TR-2, se descargará a través de TR-1 y R-2 aplicando un
potencial negativo a la base de TR-2 que lo llevará al corte (salida Y a nivel alto) . En esta condición
la tensión aplicada a la base de TR-1 es suficiente para mantenerlo en conducción aunque haya
desaparecido el impulso de disparo en T.
Seguidamente se inicia la carga de C-1 a través de R-2 y TR-1 hasta que la tensión en el punto de
unión de C-1 y R-2 (base de TR-2) sea suficiente para que TR-2 vuelva a conducir y TR-1 quede
bloqueado. La duración del periodo cuasi estable viene definido por los valores de C-1 y R-2.
Monoestables integrados
Se encuentran monoestables integrados en varias familias lógicas, tanto TTL (9601, 74121 y otros)
como CMOS (4047, 4528, ...). Son circuitos que comprenden parte analógica, que es la generación
del pulso, y parte digital, que proporciona varias funciones lógicas entre las entradas y las salidas
digitales.
La precisión de la temporización depende de la parte analógica, que suele consistir en un generador
de corriente que carga un condensador C (externo) y un comparador de tensión. Muchas veces el
generador de corriente sólo es una resistencia R (externa o interna) conectada a Vcc. La duración
del pulso es función de R·C, aunque la dependencia exacta depende del modelo. Entonces, las
tolerancias de R y C aparecen directamente como errores en la duración del pulso, así como sus
variaciones con la temperatura. Además es la parte más sensible al ruido.
La parte digital les añade distintas prestaciones, produciendo diversos tipos de monoestables:
Restaurable o resetable: Una entrada de reset permite interrumpir el pulso en cualquier
momento, dejando el dispositivo preparado para un nuevo disparo.
Redisparable (retriggerable): Permite reiniciar el pulso con un nuevo disparo antes de
completar la temporización. Digamos que se tiene un temporizador de 4 ms, pero a los 2 ms
de iniciado el pulso se realiza un nuevo disparo; la duración que se obtiene es de 2 + 4 = 6
ms. Los monoestables no redisparables sólo permiten el disparo cuando no existe ninguna
temporización en curso. Es decir, en el ejemplo anterior ignoraría el segundo disparo y se
obtendría un pulso de 4 ms solamente.
Monoestable-Multivibrador: Son monoestables dobles (Dos, normalmente independientes)
en la misma cápsula que permiten su conexión de forma que el fin del pulso generado por
uno de ellos dispara al otro. Permiten el control preciso e independiente de los tiempos alto y
bajo de la señal de salida.
Para temporizaciones largas, se añaden contadores a un multivibrador que prolongan la
duración del pulso. Por ejemplo, el ICM7242.
El uso de monoestables en circuitos digitales está fuertemente desaconsejado, ya que añaden
imprecisiones debidas a los componentes analógicos, mayor sensibilidad al ruido y a fuertes golpes ,
y aumentan el consumo en niveles altísimos y el tamaño es demasiado grande. En su lugar se
utilizarán contadores digitales que generen las
temporizaciones a partir de un reloj de referencia.
Otros Monoestables
Además de los circuitos anteriores, existen circuitos
con una parte digital muy reducida, que se pueden
utilizar bien como monoestables o como
multivibradores y existen tanto en tecnología bipolar
como cmos. El NE555 es el paradigma de este tipo
de circuitos.
Multivibrador monoestable con amplificador
operacional
El circuito de la figura 2 corresponde a un
multivibrador astable ampliado con una etapa de disparo y un diodo fijador de voltaje en el
condensador C1.
Debe escogerse un valor de R4 mucho mayor a R1 para que, cuando el diodo D2 conduzca, sólo
pase una pequeña corriente por él, permitiendo que el terminal V+ se aproxime al divisor entre R2 y
R1.
Inicialmente el operacional, por sus propias imperfecciones físicas, generará aleatoriamente una
pequeña diferencia entre sus terminales, la cual rápidamente se regenerará a través de la
realimentación del operacional, haciendo que éste entre en saturación alcanzando un estado estable
indefinidamente.
Si se inyecta una señal cuadrada a la entrada del disparador, compuesto por R4, C2 y D2, se
producirá un impulso negativo en el terminal no inversor.
Si inicialmente el circuito se encontraba en modo de saturación positiva el pulso establecerá una
diferencia entre los terminales suficiente para cambiar el modo a saturación negativa, a partir de este
momento el multivibrador entra en un estado "cuasi estable". El condensador C1, fijado a la tensión
del diodo D1, comenzará una descarga tratando de alcanzar el voltaje de saturación negativa, pero
al superar negativamente el valor del divisor de tensión entre R1 y R2, conmutará nuevamente a
saturación positiva. El condensador volverá a cargarse con una constante de tiempo C1*R3
buscando el voltaje de saturación positiva hasta encontrar el voltaje del diodo D1, permaneciendo
estacionado en ese valor hasta la generación de un nuevo pulso.
Es importante resaltar dos intervalos de tiempo: el tiempo de modo "cuasi estable" y el tiempo de
recuperación del condensador. La generación de un nuevo pulso debe respetar la suma de estos
dos intervalos, de lo contrario prodría no obtenerse los resultados esperados.
Tiempo en que el circuito se encuentra "casi estable"
Tiempo de recuperación:
vvv ❑❑ V sat :Voltaje de alimentación del operacional menos el voltaje de Swing (V swing aprox. 2V a
3V )
❑❑ V D 1 :Voltaje del diodo D1
El tiempo entre pulsos no debe ser menor a:
TTTT [ ] [ T =t+t r ]
De esta forma se requiere que la señal de entrada posea una frecuencia menor a:
( T1 )
() f =
3. MATERIAL Y/O EQUIPOS UTILIZADOS
MATERIALES Y EQUIPOS
Item Denominación Cantidad Unidad Observaciones
1 Fuente de Poder 1 pza
INSUMOS
Item Denominación Cantidad Unidad Observaciones
1 Bread board 1 pza
2 LM555 Circuito integrado 1 pza
3 4011 Circuito integrado 1 pza
4 Resistencias 1 MΩ 2 pza
5 Resistencias 2 MΩ 2 pza
6 LED Rojos 3 pza
4. PROCEDIMIENTO
Parte 3.1
Diseñar e implementar un circuito multivibrador monoestable, con compuertas 4011, NAND CMOS
para un tiempo en salida de5 segundos de retardo.
Parte 3.2
Diseñar e implementar un circuito monoestable utilizando el C.I. 555 cuya salida deberá tener un
tiempo de duración de 15 seg.
5. DATOS RECOGIDOS
6. CONCUSIONES
De acuerdo con las respuestas obtenidas de los circuitos, podemos observar que fueron las
esperadas. Por lo cual podemos concluir que las conexiones de los circuitos, las tablas de verdad y
los circuitos diseñados fueron correctos. Podemos concluir que el experimento se realizó
correctamente y que se comprobó el uso y aplicaciones de los circuitos de diseño. Por lo que las
conexiones de los circuitos, las tablas de verdad y los circuitos diseñados fueron correctos. También
podemos concluir que nuestro principal objetivo, diseñar e implementar un temporizador
monoestable, respetando su ciclo de trabajo y tiempo pre-determinados en los cálculos para uso de
las resistencias y condensadores, además de reforzar el uso de otros componentes integrados como
compuertas NOR CMOS 4001, NAND CMOS y NAND TTL. Afortunadamente se usó correctamente
todos los elementos y equipos.
7. RECOMENDACIONES
Se recomienda tener especial cuidado al hacer las conexiones en el circuito, para evitar un mal uso
del material y resultados incorrectos. También leer con atención el código de colores en las
resistencias, para saber bien con lo que se está trabajando y poder anticipar los resultados para
calcular la exactitud experimental. Se recomienda al momento de utilizar los transistores polarizarlos
correctamente e identificar sus terminales correctamente. Verificar si las resistencias no estén
quemadas o que tengan algún tipo de defecto. Verificar que los cables de conexión este en buenas
condiciones. Verificar que los LEDs estén funcionando correctamente.
8. CUESTIONARIO
3.1 Indique que cuidados debe tener la elaboración de un oscilador con compuertas CMOS y TTL.
Oscilador TTL: Este tipo de oscilador está basado en un Cristal que contiene toda la circuitería para
generar una onda cuadrada. Este ha de ser conectado como si de un generador de señal externa se
tratase. Al incluir
toda la circuitería esto lo convierte en la opción más costosa; pero representa la forma más práctica
por la cantidad de
conexiones y por la precisión en la señal de reloj emitida.
Multivibrador básico con compuertas CMOS: Las compuertas CMOS pueden ser útiles
para muchas
aplicaciones dada su alta impedancia de entrada, su bajo consumo de potencia, alta velocidad, bajo
costo y su excursión
de salida desde ambos extremos de la fuente de alimentación (“rail to rail”). Este tipo de osciladores
los vamos a
encontrar como el bloque central sobre el cual se construye un multivibrador con múltiples funciones
como el CD4551
y el CD4047 que veremos luego.
3.2 Mencione las diferencias de un Oscilador con LM555 y uno con un de compuertas lógicas.
El armado de los osciladores con circuito integrado 555 resulta más sencillo que el uso de las
compuertas lógicas, además de estar mucho más simplificado otorga una mayor potencia. El 555 es
un integrado sumamente versátil, pudiendo ser configurado para trabajar en un rango muy amplio de
frecuencias y configurado correctamente, puede trabajar con ciclos de trabajo de casi 0% al
100%.Para aplicaciones que requieran de mayor precisión, una de las recomendaciones, es de
utilizar condensadores de tantalio, para así evitar las corrientes de fuga características
de los condensadores electrolíticos.
9. TRABAJO DE INVESTIGACION
Los usos son casi ilimitados, solo depende de la imaginación, pero poner algunos ejemplo:
Alarma : solo deberemos poner una zumbador a la salida en astable y tendremos una
alarma sonando todo el tiempo.
Temporizador o Timer: es probablemente de la forma más utilizado. Se usa para temporizar
cualquier cosa, por ejemplo el encendido de un lámpara, intermitentes de los coches,
semáforo parpadeando, semáforos que cambian de color, etc.
Control de un servomotor: hay muchos circuitos con el 555 para controlar los pulsos para el
control de un servomotor (sigue el enlace si quieres saber que es un servomotor)
Multivibrador: Un multivibrador es un circuito generador de pulsos que produce una salida
de onda rectangular, se clasifican en: astables, biestables o monoestables. Como ves el
555 es un multivibrador.
Detectores: Si colocamos las resistencias o resistencia (depende el caso), en lugar de fijas,
que dependan de algo, por ejemplo una NTC que su valor depende de la temperatura, a
más temperatura menos resistencia, podríamos construir un detector de calor. Si hace
mucho calor, la resistencia es muy pequeña y por lo tanto el led parpadea muy rápido
avisándonos de que hay mucho calor. Cuando disminuye la temperatura la resistencia de la
NTC será mayor y el tiempo de encendido y apagado del led será menor.
Y si colocamos una LDR (resistencia que depende de la luz). Pues tendríamos un detector de luz o
obscuridad.
Generador de frecuencias de sonido: si la resistencia es un potenciómetro y la salida es un
altavoz, al variar la resistencia del potenciómetro, el altavoz sonará de diferente forma,
generando sonidos diferentes.
Contadores: Pues bien nos puede servir para contar, si a la señal de salida le ponemos un
circuito que cada vez que le llegue una señal, aumente el número.
10. BIBLIOGRAFIA
https://www.areatecnologia.com/electronica/circuito-integrado-555.html
https://dokumen.tips/documents/digitales-3.html
https://es.wikipedia.org/wiki/Monoestable
https://es.scribd.com/document/315224429/Conclusiones-Aplicaciones-y-Monoestables
https://www.academia.edu/9075388/digitales_II
