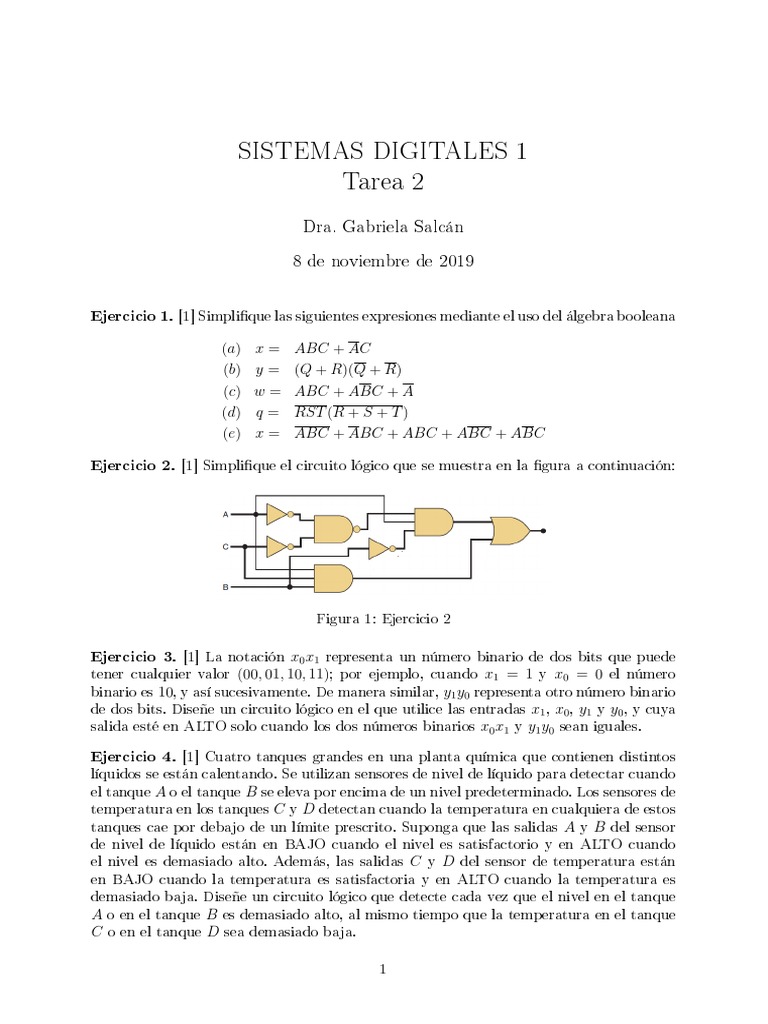

SISTEMAS DIGITALES 1

Tarea 2
Dra. Gabriela Salcán

8 de noviembre de 2019

Ejercicio 1. [1] Simplique las siguientes expresiones mediante el uso del álgebra booleana

(a) x= ABC + AC
(b) y= (Q + R)(Q + R)
(c) w= ABC + ABC + A
(d) q= RST (R + S + T )
(e) x= ABC + ABC + ABC + ABC + ABC

Ejercicio 2. [1] Simplique el circuito lógico que se muestra en la gura a continuación:

Figura 1: Ejercicio 2

Ejercicio 3. [1] La notación x0 x1 representa un número binario de dos bits que puede
tener cualquier valor (00, 01, 10, 11); por ejemplo, cuando x1 = 1 y x0 = 0 el número
binario es 10, y así sucesivamente. De manera similar, y1 y0 representa otro número binario
de dos bits. Diseñe un circuito lógico en el que utilice las entradas x1 , x0 , y1 y y0 , y cuya
salida esté en ALTO solo cuando los dos números binarios x0 x1 y y1 y0 sean iguales.
Ejercicio 4. [1] Cuatro tanques grandes en una planta química que contienen distintos
líquidos se están calentando. Se utilizan sensores de nivel de líquido para detectar cuando
el tanque A o el tanque B se eleva por encima de un nivel predeterminado. Los sensores de
temperatura en los tanques C y D detectan cuando la temperatura en cualquiera de estos
tanques cae por debajo de un límite prescrito. Suponga que las salidas A y B del sensor
de nivel de líquido están en BAJO cuando el nivel es satisfactorio y en ALTO cuando
el nivel es demasiado alto. Además, las salidas C y D del sensor de temperatura están
en BAJO cuando la temperatura es satisfactoria y en ALTO cuando la temperatura es
demasiado baja. Diseñe un circuito lógico que detecte cada vez que el nivel en el tanque
A o en el tanque B es demasiado alto, al mismo tiempo que la temperatura en el tanque
C o en el tanque D sea demasiado baja.

1
Ejercicio 5. Diseñe un circuito digital controlador de un sistema industrial de trans-
portación de cajas mediante bandas transportadoras. Las cajas son alimentadas desde la
banda A hasta la banda B ; las bandas se mueven cuando sus respectivos motores son
activados (M A.H = H o M B.H = H ). Existen sensores ópticos que envían voltaje alto
al circuito digital cuando hay cajas presentes en la entrada de cada banda (las señales
emitidas por los sensores de entrada son EA.H = H , EB.H = H ) y/o en la salida de cada
banda (las señales de los sensores de salida son SA.H = H , SB.H = H ). Adicionalmente,
existe un sensor de video que envía voltaje bajo (Atasco.L = L) cuando hay un atasco
de cajas a la salida de la banda B . En general y mientras no existan atascos, el circuito
controlador debe activar el motor de cada banda cuando sus respectivos sensores indiquen
la presencia de cajas; sin embargo, para optimizar el funcionamiento del sistema, se deben
incluir las siguientes consideraciones:

Figura 2: Esquema de control de sistema industrial de transportación

Si no hay cajas presentes en ninguna de las bandas, ningún motor debe ser activado.
Si existe un atasco de cajas, ambas bandas deben desactivarse.
No es posible que exista atasco de cajas (Atasco.L = L) si el sensor de salida de la
banda B no está también activado (SB.H = H ).
Si hay cajas presentes a la salida de la banda A, ambas bandas deben activarse.
Si hay cajas presentes únicamente en la entrada de la banda A pero no en su salida
ni en la banda B , solamente el motor de la banda A debe ser activado para ahorrar
energía.
Si hay cajas presentes en la salida o entrada de la banda B pero no en la banda A,
solo se debeactivar la banda B .
Adicionalmente la salida Revisar debe activarse (Revisar.L = L) si hay un atasco,
o si no hay cajas presentes en ninguna de las bandas.

2
Referencias
[1] R. J. Tocci, N. S. Widmer, and G. L. Moss. Sistemas digitales: Principios y aplica-
ciones. Pearson Educación, 10 edition, 2007.
