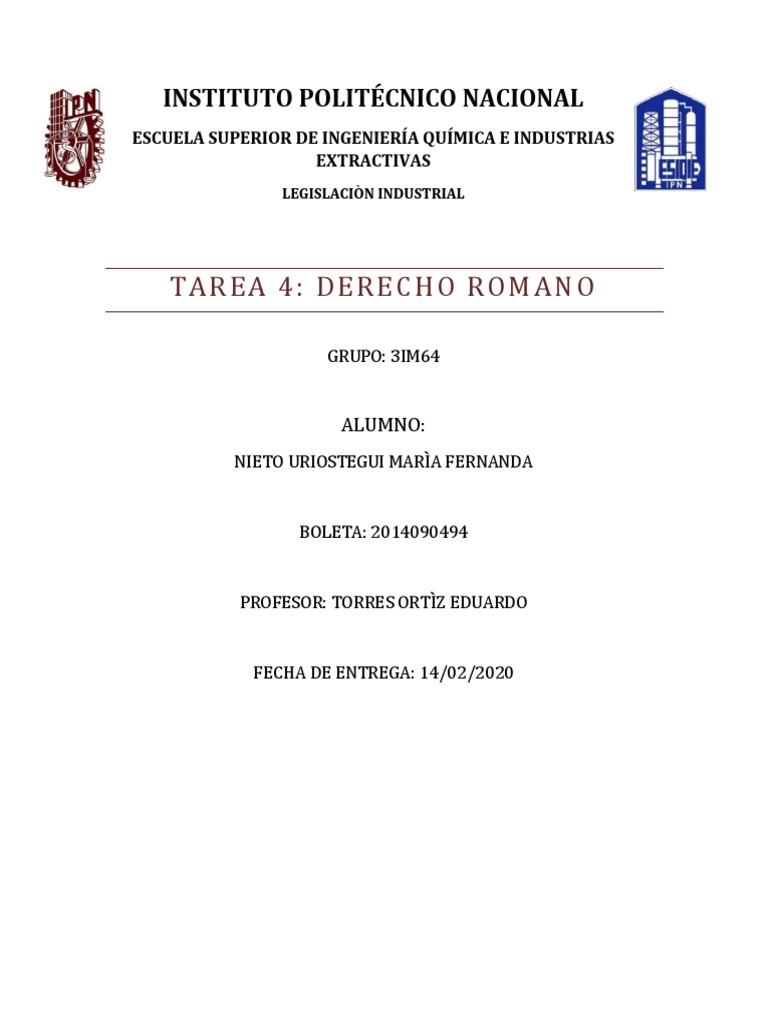

INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA QUÍMICA E INDUSTRIAS
EXTRACTIVAS
LEGISLACIÒN INDUSTRIAL
TAREA 4: DERECHO ROMANO
GRUPO: 3IM64
ALUMNO:
NIETO URIOSTEGUI MARÌA FERNANDA
BOLETA: 2014090494
PROFESOR: TORRES ORTÌZ EDUARDO
FECHA DE ENTREGA: 14/02/2020
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
EVALUACIÓN DE LA EXPOSICIÓN
Profesora: : Victoria Hernández Lilia Luisa
Equipo: Grupo: Sección: Fecha:
5 1IM20 “A” 26/09/18
EVALUACIÓN:
Aviles Cruz Gutiérrez Herrera Nieto
Nombres de los García Maravilla Puga Luis Quintero Uriostegui
integrantes del Manuel María Enrique José Maria
equipo Fernanda Manuel Fernanda
Indicador OBSERVACIONES
Puntualidad
Presentación
personal
Material
Presentado
Conocimiento
del tema
Dominio del
grupo
Investigación
Documental
Administración
del tiempo
Trabajo en
equipo
Calificación
Fecha de recepción del sobre con CD y Fecha de recepción del reporte:
diapositivas:
2
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
ÍNDICE
I Objetivos ...........................................................................................................................4
I.1 Objetivo General ....................................................................................................4
I.2 Objetivos Específicos ...........................................................................................4
II Introducción....................................................................................................................5
III Diagrama de bloques...................................................................................................6
IV Material y equipo utilizado .......................................................................................8
V Cálculos .......................................................................................................................... 10
V.1 Cálculos teóricos ................................................................................................. 10
V.2 Cálculos Experimentales ................................................................................. 11
VI Tabla de resultados................................................................................................... 12
VII Graficas de resultados .......................................................................................... 13
VIII Cuestionario ............................................................................................................. 14
IX Conclusiones y Observaciones ............................................................................. 15
X Bibliografía ................................................................................................................... 18
3
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
I Objetivos
I.1 Objetivo General
Comprobar teórica y experimentalmente el comportamiento de la corriente en un
circuito eléctrico aplicando la Ley de Ohm.
I.2 Objetivos Específicos
1. Estudiar el comportamiento de los resistores con el fin de investigar si cumple
o no con la ley de Ohm.
2. Determinar la linealidad que existe entre el voltaje y la intensidad de corriente
manteniendo constante la resistencia eléctrica en un circuito en serie.
3. Determinar la linealidad que existe entre la intensidad de corriente con la
inversa de la resistencia manteniendo constante el voltaje en un circuito en
serie.
4
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
II Introducción
La Ley de Ohm establece que "La intensidad de la corriente eléctrica que circula por un
conductor es directamente proporcional a la diferencia de potencial aplicada e
inversamente proporcional a la resistencia del mismo", se puede expresar
matemáticamente en la siguiente ecuación:
𝑉
I=𝑅
donde, empleando unidades del Sistema internacional, tenemos que:
I = Intensidad en amperios (A)
V = Diferencia de potencial en voltios(V)
R = Resistencia en ohmios (Ω).
Esta ley no se cumple, por ejemplo, cuando la resistencia del conductor varía con la
temperatura, y la temperatura del conductor depende de la intensidad de corriente y el
tiempo que esté circulando.
La ley define una propiedad específica de ciertos materiales por la que se cumple la
relación:
Un conductor cumple la Ley de Ohm sólo si su curva V-I es lineal, esto es si R es
independiente de V y de I
5
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
III Diagrama de bloques
6
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
7
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
IV Material y equipo utilizado
Multímetro
Panel de conexiones
Fuente de corriente directa variable
8
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
Bananas (cables de conexión)
Resistencia 1000 Resistencia 1200
Resistencia 2200
9
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
V Cálculos
V.1 Cálculos teóricos
Tabla 1
𝑉𝑖
𝐼𝑖 =
𝑅
2𝑉
𝐼1 = = 2𝑥10−3 𝐴
1000Ω
4𝑉
𝐼2 = = 4𝑥10−3 𝐴
1000Ω
6𝑉
𝐼3 = = 6𝑥10−3 𝐴
1000Ω
8𝑉
𝐼4 = = 8𝑥10−3 𝐴
1000Ω
10𝑉
𝐼5 = = 10𝑥10−3 𝐴
1000Ω
Tabla 2
𝑉
𝐼𝑖 =
𝑅𝑖
10𝑉
𝐼1 = = 10𝑥10−3 𝐴
1000Ω
10𝑉
𝐼2 = = 8.34𝑥10−3 𝐴
1200Ω
10𝑉
𝐼3 = = 4.54𝑥10−3 𝐴
2200Ω
10𝑉
𝐼4 = = 2.94𝑥10−3 𝐴
3400Ω
10𝑉
𝐼5 = = 2.27𝑥10−3 𝐴
4400Ω
10
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
V.2 Cálculos Experimentales
Tabla 1
𝐼𝑇𝑒𝑜𝑟𝑖𝑐𝑎 𝑖 − 𝐼𝑅𝑒𝑎𝑙 𝑖
%𝐸𝑖 = ∗ 100
𝐼𝑇𝑒𝑜𝑟𝑖𝑐𝑎 𝑖
2𝑥10−3 𝐴 − 2.03𝑥10−3 𝐴
%𝐸1 = ∗ 100 = 1.5%
2𝑥10−3 𝐴
4𝑥10−3 𝐴 − 3.98𝑥10−3 𝐴
%𝐸2 = ∗ 100 = 0.5%
4𝑥10−3 𝐴
6𝑥10−3 𝐴 − 5.99𝑥10−3 𝐴
%𝐸3 = ∗ 100 = 0.17%
6𝑥10−3 𝐴
8𝑥10−3 𝐴 − 8.03𝑥10−3 𝐴
%𝐸4 = ∗ 100 = 0.37%
8𝑥10−3 𝐴
10𝑥10−3 𝐴 − 9.98𝑥10−3 𝐴
%𝐸5 = ∗ 100 = 0.2%
10𝑥10−3 𝐴
Tabla 2
𝐼𝑇𝑒𝑜𝑟𝑖𝑐𝑎 𝑖 − 𝐼𝑅𝑒𝑎𝑙 𝑖
%𝐸𝑖 = ∗ 100
𝐼𝑇𝑒𝑜𝑟𝑖𝑐𝑎 𝑖
10𝑥10−3 𝐴 − 9.98𝑥10−3 𝐴
%𝐸1 = ∗ 100 = 0.2%
10𝑥10−3 𝐴
8.34𝑥10−3 𝐴 − 8.35𝑥10−3 𝐴
%𝐸2 = ∗ 100 = 0.12%
8.34𝑥10−3 𝐴
4.54𝑥10−3 𝐴 − 4.58𝑥10−3 𝐴
%𝐸3 = ∗ 100 = 0.88%
4.54𝑥10−3 𝐴
2.94𝑥10−3 𝐴 − 2.97𝑥10−3 𝐴
%𝐸4 = ∗ 100 = 1.02%
2.94𝑥10−3 𝐴
2.27𝑥10−3 𝐴 − 2.29𝑥10−3 𝐴
%𝐸5 = ∗ 100 = 0.88%
2.27𝑥10−3 𝐴
11
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
VI Tabla de resultados
Tabla 1
𝑬 𝑹 𝑰𝑻𝒆𝒐 𝑰𝑬𝒙𝒑
%𝑬
(𝑽𝒐𝒍𝒕𝒔) (𝛀) (𝑨) (𝑨)
2 1000 2x10−3 2.03x10−3 1.5%
4 1000 4x10−3 3.98x10−3 0.5%
6 1000 6x10−3 5.99x10−3 0.17%
8 1000 8x10−3 8.03x10−3 0.37%
10 1000 10x10−3 9.98x10−3 0.2%
Tabla 2
𝑬 𝑹 𝑰𝑻𝒆𝒐 𝑰𝑬𝒙𝒑
%𝑬
(𝑽𝒐𝒍𝒕𝒔) (𝛀) (𝑨) (𝑨)
10 1000 10x10−3 9.98x10−3 0.2%
10 1200 8.34x10−3 8.35x10−3 0.12%
10 2200 4.54x10−3 4.86x10−3 0.88%
10 3400 2.94x10−3 2.97x10−3 1.02%
10 4400 2.27x10−3 2.29x10−3 0.88%
12
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
VII Graficas de resultados
Grafica I & V
I Real
0.012
0.01
0.008
CORRIENTE (A)
0.006
0.004
0.002
0
0 2 4 6 8 10 12
VOLTAJE (V)
Grafica 1/R & I
I j
0.012
0.01
0.008
CORRIENTE (A)
0.006
0.004
0.002
0
0 0.0002 0.0004 0.0006 0.0008 0.001 0.0012
1/RESISTENCIA (1/R)
13
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
VIII Cuestionario
1. La ley de Ohm establece que:
d) La corriente es directamente proporcional a V e inversamente proporcional a R
2. La expresión que representa la ley de Ohm desde un punto de vista
microscópico es:
b) J= σ E
3. La pendiente de la recta al graficar la intensidad de corriente contra la
diferencia de potencial, representa:
c) Inverso de la resistencia
4. Si la diferencia de potencial de 10 volt a través de un conductor origina una
corriente de 5 Ampere, la resistencia del conductor, será:
b) 2 Ω
5. La pendiente de la recta al graficar la intensidad de corriente contra el inverso
de la resistencia, representa:
b) la diferencia de potencial
6. Las baterías de los automóviles están especificadas en ampere-hora ¿Esta
información qué designa?
b) La potencia
7. Los materiales que generalmente cumplen con la ley de Ohm son:
c) Conductores metálicos
8. Si primero se conecta un alambre a una batería de 6V , luego se desconecta y
después el mismo alambre se conecta a una batería de 3V ¿Cómo debe ser el
flujo de corriente del segundo caso con respecto al primero?
d) Es un tercio del que circula con 6V
9. ¿Por qué no se electrocutan los pájaros que se posan sobre los cables de alta
tensión?
a) Porque, no ofrece ningún camino alternativo al paso de la corriente para ir a tierra
10. Calcule los valores de las variables correspondientes para completar la tabla,
aplicando la Ley de Ohm
𝑽,(𝑽𝒐𝒍𝒕𝒔) 10 100 2 50 120
𝑰, (𝑨) 5 5 0.5 10 1200
𝑹,(𝛀) 2 20 4 5 0.1
14
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
IX Conclusiones y Observaciones
Aviles García Manuel
La intensidad de corriente que atraviesa un circuito es directamente proporcional al
voltaje o tensión del mismo e inversamente proporcional a la resistencia que presenta.
1) El voltaje es directamente proporcional al voltaje, ya que al ir aumentando el voltaje
y trabajando con la misma resistencia nuestra intensidad de corriente medida iba
aumentando conforme al voltaje que suministrábamos en el circuito. 2) La resistencia
es inversamente proporcional a la intensidad de corriente, ya que al ir aumentando
nuestras resistencias nuestra intensidad de corriente medida iba disminuyendo. 3) En
ambas experiencias nuestra variable dependiente siempre fue la intensidad de
corriente porque esta dependía si aumentábamos o disminuíamos tanto la resistencia
como la diferencia de potencial. 4) Nosotros como ingenieros es importante conocer
esta ley ya que la aplicamos en todos lados desde en nuestra vida cotidiana en cualquier
aparato eléctrico hasta en las grandes industrias en cualquier máquina que funcione
con energía eléctrica, ya que de conocer dos valores cuales sean de los tres involucrados
en la ley de ohm, podemos conocer el tercero, así como saber cuáles son los términos
dependientes e independientes como en esta práctica el valor dependiente fue la
intensidad de corriente y los independientes fueron la diferencia de potencial y la
resistencia.
En la primer grafica al trabajar con diversos voltajes y una resistencia de mil ohms este
último es un término independiente en nuestra gráfica y en la segunda grafica al
trabajar con un voltaje de 10V y diversas resistencias, nuestro termino independiente
es el voltaje, pero en ambas graficas la intensidad de corriente es el termino
dependiente ya que depende del voltaje y resistencias que este aumente o disminuya
como lo establece la ley de ohm. Nuestros voltajes bien calibrados con el volmetro
hicieron que nuestros índices de error en ambas experiencias fueron muy bajos ya que
de estar por encima de 0.1 o 0.2 el índice de error hubiese ser muy alto ya que estamos
trabajando con voltajes muy pequeños.
Aviles García Manuel
Firma
15
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
Cruz Maravilla María Fernanda
Cruz Maravilla María Fernanda
Firma
Gutiérrez Puga Luis Enrique
La corriente eléctrica, que transita en materiales óhmicos, se comporta de tal manera
que puede ser descrita mediante la Ley de Ohm, la cual enuncia que la corriente en un
circuito eléctrico es directamente proporcional a la diferencia de potencial e
inversamente proporcional a la resistencia dentro del mismo, que en si describe una
relación entre la corriente, el voltaje y la resistencia, en donde la variable dependiente
siempre será la corriente, puesto que a mayor voltaje aumentara de manera
proporcional la corriente y a menor voltaje disminuirá proporcionalmente la corriente,
y por lo tanto, siguiente la ley de ohm, a mayor resistencia disminuirá
proporcionalmente la corriente y a menor resistencia aumentara proporcionalmente la
corriente.
En la ley de Ohm es importante denotar que la variable dependiente es la corriente
eléctrica, y aunque esta misma ley puede ser utilizada para calcular alguna de sus otras
dos variables, a nivel experimental la relación entre corriente, voltaje y resistencia nos
lleva a comprender que para que exista una corriente eléctrica es necesario,
primeramente de la existencia de una diferencia de potencial, y como esta diferencia de
potencial se dará en un conductor eléctrico, también este tendrá una resistencia
eléctrica antes de que se dé una corriente.
Gutiérrez Puga Luis Enrique
Firma
Herrera Quintero José Manuel
Herrera Quintero José Manuel
Firma
16
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
Nieto Uriostegui María Fernanda
Con base en los datos obtenidos y realizando un análisis de ellos, r e s p e c t i v o s a l a
práctica de la Ley de Ohm, se puede concluir lo siguiente:
En esta práctica se cumplió el objetivo fijado, la comprobación de la
Ley de Ohm, mediante un circuito de corriente continua.
Los resultados teóricos y prácticos de los valores de las
d i s t i n t a s resistencias han sido satisfactorios lo que nos lleva a la conclusión
de la ley se cumple correctamente, ya que el margen de error es muy pequeño,
siendo el porcentaje de error más alto del 1.5 %.
Se define finalmente que las leyes propuestas por Ohm son precisas para el
cálculo de los componentes de resistencia en cualquier circuito.
Debido a la existencia de materiales que dificultan más que otros el paso de la corriente
eléctrica a través de los mismos, cuando el valor de su resistencia varía, el valor de la
intensidad de corriente en ampere también varía de forma inversamente proporcional.
Es decir, a medida que la resistencia aumenta la corriente disminuye y, viceversa,
cuando la resistencia al paso de la corriente disminuye la corriente aumenta, siempre
que para ambos casos el valor de la tensión o voltaje se mantenga constante. Por otro
lado, y de acuerdo con la propia Ley, el valor de la tensión o voltaje es directamente
proporcional a la intensidad de la corriente; por tanto, si el voltaje aumenta o
disminuye, el amperaje de la corriente que circula por el circuito aumentará o
disminuirá en la misma proporción, siempre y cuando el valor de la resistencia
conectada al circuito se mantenga constante.
Nieto Uriostegui María Fernanda
Firma
17
INSTITUTO POLITÉCNICO NACIONAL
Escuela Superior de Ingeniería Química e Industrias Extractivas
Departamento de Formación Básica
Laboratorio de Electricidad y Magnetismo
X Bibliografía
18
