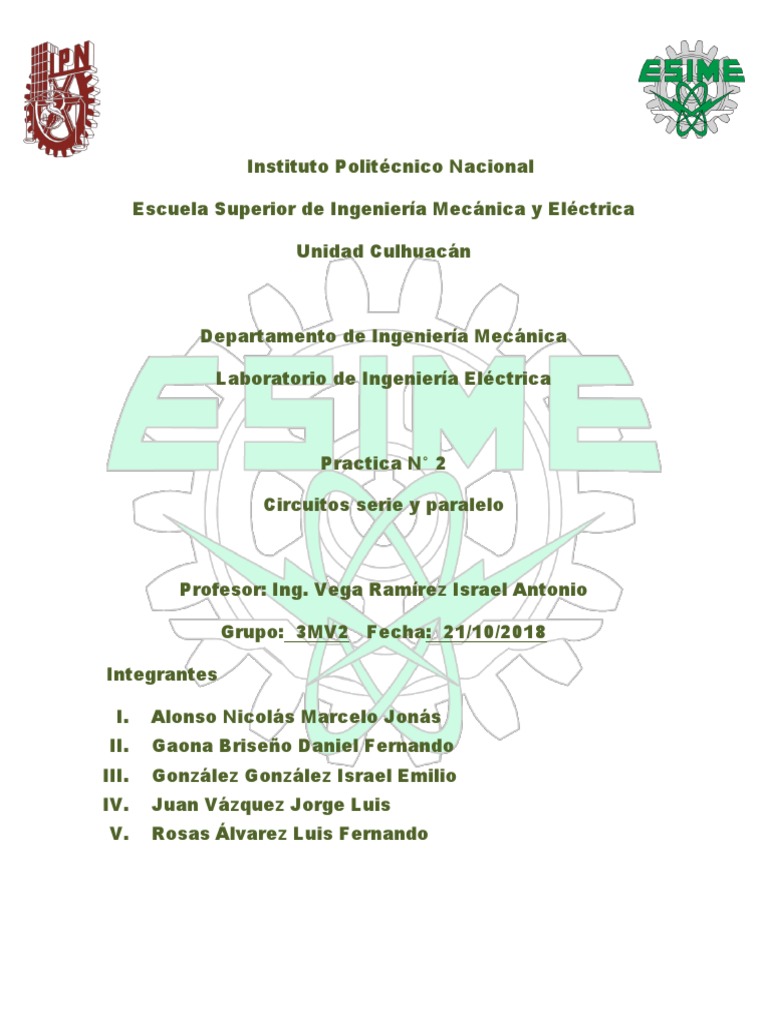

Instituto Politécnico Nacional

Escuela Superior de Ingeniería Mecánica y Eléctrica

Unidad Culhuacán

Departamento de Ingeniería Mecánica

Laboratorio de Ingeniería Eléctrica

Practica N° 2

Circuitos serie y paralelo

Profesor: Ing. Vega Ramírez Israel Antonio

Grupo: 3MV2 Fecha: 21/10/2018

Integrantes

I. Alonso Nicolás Marcelo Jonás

II. Gaona Briseño Daniel Fernando
III. González González Israel Emilio
IV. Juan Vázquez Jorge Luis
V. Rosas Álvarez Luis Fernando
Contenido
OBJETIVO DE LA PRÁCTICA 3
Marco teórico 3
Circuito serie: Es una configuración de conexión en la que los distintos elementos que
componen el circuito se encuentran conectados de forma sucesiva, es decir, entre un
dispositivo y otro solo existe un nodo o punto de conexión. 3
Circuito paralelo: Es otro tipo de configuración de conexión, en un circuito paralelo
todos los elementos dentro del circuito se encuentran conectados de tal forma que
comparten dos nodos o puntos de conexión. 3
Ley de Ohm: Es una ley básica para el análisis de los circuitos eléctricos que establece
lo siguiente “La intensidad de corriente que atraviesa un circuito es directamente
proporcional al voltaje o tensión del mismo e inversamente proporcional a la
resistencia que presenta.” 3
DESARROLLO: 4
a) DETERMINACION DE LA TENSION Y LA CORRIENTE EN UN CIRCUITO
RESISTIVO EN SERIE 4
b) DETERMINACION DE LA TENSION Y LA CORRIENTE EN UN CIRCUITO
RESISTIVO EN PARALELO 8
Conclusiones Individuales: 16
Conclusión General: 17

2
OBJETIVO DE LA PRÁCTICA
ADQUIRIR HABILIDAD PARA CONECTAR CARGAS RESISTIVAS EN SERIE Y
PARALELO, ASI COMO LOS INSTRUMENTOS DE MEDICION NECESARIOS PARA
MEDIR LOS PARAMETROS MÁS COMUNES EN LOS CIRCUITOS ELECTRICOS
(RESISTENCIA, CORRIENTE Y VOLTAJE).

El alumno realizará la comparación entre los valores teóricos calculados mediante la ley
de Ohm y los valores obtenidos en la práctica.

Ley de Ohm

E
E R
I 
R E  IR I
Marco teórico
Circuito serie: Es una configuración de conexión en la que los distintos elementos que
componen el circuito se encuentran conectados de forma sucesiva, es decir, entre un
dispositivo y otro solo existe un nodo o punto de conexión.
Circuito paralelo: Es otro tipo de configuración de conexión, en un circuito paralelo todos
los elementos dentro del circuito se encuentran conectados de tal forma que comparten
dos nodos o puntos de conexión.

Ley de Ohm: Es una ley básica para el análisis de los circuitos

eléctricos que establece lo siguiente “La intensidad de corriente
que atraviesa un circuito es directamente proporcional al voltaje
o tensión del mismo e inversamente proporcional a la
resistencia que presenta.”
En forma aritmética seria: 𝑉 = 𝐼𝑅

Dónde:

V son los volts y se expresan con la letra (V)

I es la intensidad, corriente o amperaje y se expresa con la letra (A)

R es la resistencia y se expresa con la letra griega omega (Ω)

3
DESARROLLO:
a) DETERMINACION DE LA TENSION Y LA CORRIENTE EN UN CIRCUITO
RESISTIVO EN SERIE
Equipo necesario

Corriente directa Corriente alterna

Banco de resistencias
Ampermetro A2
Volmetro V2
Multímetro digital AV0
10 cables largos
10 cables cortos
Banco de resistencias
Ampermetro A3
Volmetro V3
Multimetro digital AV0
10 cables largos
10 cables cortos

Procedimiento:

I. Ajuste la fuente de corriente directa a una tensión de 30 Volts

II. Ajuste el banco de resistencias a los valores indicados en el ejercicio número 1
con la ayuda del multímetro digital AVO
III. Proceda a realizar el circuito serie de la figura teniendo cuidado de instalar los
instrumentos en los lugares correspondientes.
IV. Tome los valores de resistencia total, tensión aplicada, tensión de cada
resistencia; asi como los valores de las corrientes I1, I2, e I3.
V. Ajuste nuevamente los valores de las resistencias a los valores indicados en el
ejercicio número 2 y repita los incisos anteriores.
VI. Realice los ejercicios 3 y 4 y repita el procedimiento anterior.
Ejercicio N°1 R1= 18 Ω R2= 90 Ω R3= 180 Ω
Ejercicio N°2 R1= 22 Ω R2= 105 Ω R3= 205 Ω
Ejercicio N°3 R1= 20 Ω R2= 115 Ω R3= 210 Ω
Ejercicio N°4 R1= 25 Ω R2= 125 Ω R3= 250 Ω

Ejercicio: Circuito Serie CD

4
CÁLCULO TEÓRICO

𝑅1 = 18𝛺 𝑅2 = 90𝛺 𝑅3 = 180𝛺

𝑉𝑇 = 30𝑉

𝑅𝑇 = 𝑅1 + 𝑅2 + 𝑅3 𝑅𝑇 = 18 + 90 + 180 = 288𝛺
𝑉 30
𝐼=𝑅 𝐼𝑇 = 288 = 104.16𝑚𝐴

𝑉𝑅1 = (0.104)(18) = 1.872𝑉 𝐼𝑅1 = 104.16𝑚𝐴

𝑉𝑅2 = (0.104)(90) = 9.36𝑉 𝐼𝑅2 = 104.16𝑚𝐴

𝑉𝑅3 = (0.104)(180) = 18.76𝑉 𝐼𝑅3 = 104.16𝑚𝐴

5
6
Ejercicio: Circuito Serie CA

CÁLCULO TEÓRICO

𝑅1 = 18𝛺 𝑅2 = 90𝛺 𝑅3 = 180𝛺

𝑉𝑇 = 50𝑉

𝑅𝑇 = 𝑅1 + 𝑅2 + 𝑅3 𝑅𝑇 = 18 + 90 + 180 = 288𝛺
𝑉 50
𝐼=𝑅 𝐼𝑇 = 288 = 173.61𝑚𝐴

𝑉𝑅1 = (0.17)(18) = 3.12𝑉 𝐼𝑅1 = 173.61𝑚𝐴

𝑉𝑅2 = (0.17)(90) = 15.62𝑉 𝐼𝑅2 = 173.61𝑚𝐴

𝑉𝑅3 = (0.17)(180) = 31.26𝑉 𝐼𝑅3 = 173.62𝑚𝐴

7
b) DETERMINACION DE LA TENSION Y LA CORRIENTE EN UN CIRCUITO
RESISTIVO EN PARALELO

Equipo necesario

Corriente directa Corriente alterna

Banco de resistencias
Ampermetro A2
Volmetro V2
Multímetro digital AV0
10 cables largos
10 cables cortos
Banco de resistencias
Ampermetro A3
Volmetro V3
Multímetro digital AV0
10 cables largos
10 cables cortos

Procedimiento

I. Ajuste la fuente de corriente alterna a una tensión de 120 Volts

II. Ajuste el banco de resistencias a los valores indicados en el ejercicio número 1
con la ayuda del multimetro digital AVO
III. Proceda a realizar el circuito paralelo de la figura teniendo cuidado de instalar los
instrumentos en los lugares correspondientes.

8
IV. Tome los valores de resistencia total, tensión aplicada, tensión de cada
resistencia; asi como los valores de las corrientes I1, I2, e I3.
V. Ajuste nuevamente los valores de las resistencias a los valores indicados en el
ejercicio número 2 y repita los incisos anteriores.
VI. Realice los ejercicios 3 y 4 y repita el procedimiento anterior.
Ejercicio N°1 R1= 180 Ω R2= 120 Ω R3= 280 Ω
Ejercicio N°2 R1= 220 Ω R2= 115 Ω R3= 305 Ω
Ejercicio N°3 R1= 200 Ω R2= 325 Ω R3= 410 Ω
Ejercicio N°4 R1= 250 Ω R2= 125 Ω R3= 450 Ω

Ejercicio: Circuito Paralelo CD

9
CÁLCULO TEÓRICO

𝑅1 = 180𝛺 𝑅2 = 120𝛺 𝑅3 = 280𝛺

𝑉𝑇 = 30𝑉
1 1
𝑅𝑇 = 𝑅𝑇 = = 57.27𝛺
1 1 1 1 1 1 1
𝑅1 + 𝑅2 + 𝑅3 … … 𝑅𝑛 180 + 120 + 280
𝑉 30
𝐼=𝑅 𝐼𝑇 = 57.27 = 523.83𝑚𝐴

30
𝑉𝑅1 = 30𝑉 𝐼𝑅1 = 180 = 166.66𝑚 𝐴

30
𝑉𝑅2 = 30𝑉 𝐼𝑅2 = = 250𝑚𝐴
120
30
𝑉𝑅3 = 30𝑉 𝐼𝑅3 = 280 = 107.14𝑚𝐴

10
Ejercicio: Circuito Paralelo CA

11
CÁLCULO TEÓRICO

𝑅1 = 180𝛺 𝑅2 = 120𝛺 𝑅3 = 280𝛺

𝑉𝑇 = 50𝑉
1 1
𝑅𝑇 = 𝑅𝑇 = = 57.27𝛺
1 1 1 1 1 1 1
𝑅1 + 𝑅2 + 𝑅3 … … 𝑅𝑛 180 + 120 + 280
𝑉 50
𝐼=𝑅 𝐼𝑇 = 57.27 = 873.05𝑚𝐴

50
𝑉𝑅1 = 50𝑉 𝐼𝑅1 = 180 = 277.77𝑚𝐴

50
𝑉𝑅2 = 50𝑉 𝐼𝑅2 = = 416.66𝑚𝐴
120
50
𝑉𝑅3 = 50𝑉 𝐼𝑅3 = 280 = 178.57𝑚𝐴

12
Fotografías:

13
14
15
Conclusiones Individuales:
Gonzalez Gonzalez israel Emilio : En esta práctica se realizaron las mediciones de los
parámetros comunes de los circuitos (resistencia, voltaje y amperaje), al igual que se
realizaron circuitos en serie y paralelo tanto de corriente alterna como de corriente
continua, para esto se debe de tener en consideración como se debe de realizar las
mediciones, en el caso del voltaje se mide paralelo a la resistencia en ambos circuitos y
para el amperaje se debe de conectar el amperímetro en serie en el caso de un circuito
serie y para medir el amperaje en paralelo se debe de abrir el circuito y conectar el
amperímetro.

Juan Vázquez Jorge Luis: En esta práctica analizamos los circuitos en serie y paralelo
con la finalidad de aprender a conectar un circuito resistivo además de usar los
instrumentos de medición para determinar los valores de voltaje, resistencia y corriente. El
conocimiento previo de los instrumentos fue el punto de partida para poder realizar los
circuitos ya que algunos no se encontraban en óptimas condiciones. Después
consideramos abrir los circuitos para poder conectar el voltímetro y el amperímetro ya que
era necesario para realizar las mediciones más rápidas y certeras. Ya en los resultados
puedo decir que algunas mediciones tenían pequeñas variaciones con respecto del
cálculo teórico ya que en un circuito en serie el amperaje es el mismo en todas las
resistencias y en algunos casos tenían variaciones de amperaje en las tres resistencias.
En mi opinión considero que es cuestión del material.

Gaona Briseño Daniel Fernando: Se realizaron mediciones de voltaje y amperaje en un

circuito eléctrico en serie y paralelo mediante el apoyo de dispositivos como lo son el
multímetro, el volmetro y el ampermetro, para posteriormente hacer cálculos teóricos con
la Ley de Ohm y realizar las respectivas comparaciones en ambos resultaos (teóricos y
prácticos).

Alonso Nicolás Marcelo Jonás: Dado la práctica realizada, es notable el cambio que se
tiene de una corriente alterna, los circuitos y los dispositivos utilizados tienen un
comportamiento distinto a prácticas anteriores. Es destacable la enseñanza por parte del
docente, el cual procuro el sano y correcto procedimiento de lo realizado, al cometer algún
error, como fue el caso de un cortó, se nos explicó el porqué del suceso. Las prácticas
fueron un éxito, ya que cumplieron con su propósito establecido, a pesar de las
condiciones de algunos aparatos que fue deplorable, existió confusión en los cables por
usar mismos colores y tamaños, aún que todo esto no fue hincapié para un resultado
favorable, para nuestro conocimiento.

Rosas Álvarez Luis Fernando: Para esta segunda practica pusimos en practica nuestros
conocimientos teóricos sobre circuitos en serie y paralelo (CA/CD), ya que en esta misma
aprendimos a conectar los circuitos así como además de reconocer la manera en que se
harán las mediciones con los aparatos utilizados, en algunas ocasiones tuvimos
dificultades por el material utilizado, ya que no estaban en perfectas condiciones pero al
usar el material correcto y saber bien el funcionamiento de estos pude observar que los
cálculos teóricos con los empíricos coincidían. Con esta práctica no solo se aprendió a
usar correctamente el equipo prestado sino también se aprendió a poner en conjunto los
conocimientos teóricos con la practica

16
Conclusión General: Una práctica elemental para el conocimiento de los diferentes
dispositivos de medición en electricidad y poner en práctica los conocimientos teóricos de
circuitos eléctricos en corriente directa (CD) y en corriente alterna (CA) empleando una ley
fundamental para el análisis de circuitos como lo es la Ley de Ohm, una ley básica pero
elemental, realizando distintas comparaciones de los valores arojados por los diferentes
dispositivos (multímetro, amperímetro y volmetro) para posteriormente poder hacer una
comparación con los resultados que se obtuvieron haciendo los calculos de Ley de Ohm
en papel.
