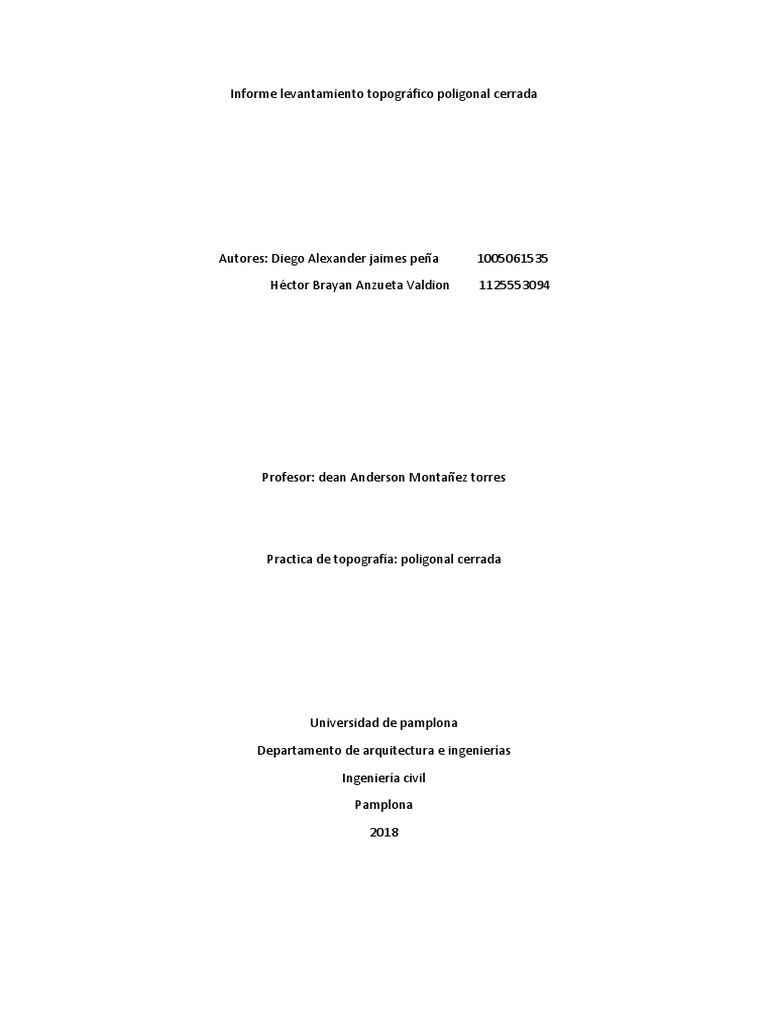

Informe levantamiento topográfico poligonal cerrada
Autores: Diego Alexander jaimes peña 1005061535
Héctor Brayan Anzueta Valdion 1125553094
Profesor: dean Anderson Montañez torres
Practica de topografía: poligonal cerrada
Universidad de pamplona
Departamento de arquitectura e ingenierías
Ingeniería civil
Pamplona
2018
Introducción
Un levantamiento topográfico comprende el conjunto de actividades que tiene como finalidad
conocer la posición relativa de los puntos sobre la tierra en base a su longitud, latitud y
elevación (X, Y, Z).
En la ingeniería civil es muy importante conocer los diversos tipos de levantamientos
topográficos (Planímetro, altimétrico y taquimétrico), para ello es necesario conocer las partes
y algunas funciones básicas del teodolito, este instrumento es el más apropiado para medir
ángulos horizontales como verticales además permite calcular las distancias de una punto a
otro.
Bajo este concepto se aborda el estudio mediante una práctica de campo con el propósito de
levantamiento Planímetrico por el método de la poligonal cerrada.
Justificación:
La finalidad de esta práctica es conocer y comprender el método de poligonal cerrada así como
los respectivos cálculos que se harán en la poligonal mencionada ya que es de vital
importancia para un ingeniero tener claro estos tipos de levantamiento
Objetivos:
Objetivo general:
Realizar de manera correcta el levantamiento topográfico de una poligonal cerrada
Objetivos generales:
Medir los ángulos del polígono con el teodolito
Medir los lados de la poligonal. En esta parte conoceremos sus dimensiones de cada
lado, para ello nos valdremos de una wincha o cinta métrica
Comprender la utilidad de estos levantamientos en la ingeniería civil
Procesar la información y representar planimétricamente un terreno en el papel
Calcular el área de la respectiva poligonal
Poligonacion
El uso de poligonales es uno de los procedimientos topográficos más comunes. Se usan
generalmente para establecer puntos de control y puntos de apoyo para el levantamiento de
detalles y elaboración de planos, para el replanteo de proyectos y para el control de ejecución
de obras.
Una poligonal es una sucesión de líneas quebradas, conectadas entre sí en los vértices. Para
determinar la posición de los vértices de una poligonal en un sistema de coordenadas
rectangulares planas, es necesario medir el ángulo horizontal en cada uno de los vértices y la
distancia horizontal entre vértices consecutivos.
En forma general, las poligonales pueden ser clasificadas en:
Poligonales Cerradas: En las cuales el punto de inicio es el mismo punto de cierre,
proporcionando por lo tanto control de cierre angular y lineal.
Poligonales Abiertas: De enlace con control de cierre en las que se conocen las
coordenadas de los puntos inicial y final, y la orientación de las alineaciones inicial y
final, siendo también posible efectuar los controles de cierre angular y lineal.
Poligonales Abiertas Sin Control: En las cuales no es posible establecer los controles de
cierre, ya que no se conocen las coordenadas del punto inicial y/o final, o no se conoce
la orientación de la alineación inicial y/o final.
Metodología:
Se reconoció el terreno donde se llevó a cabo el levantamiento
Se formó con las estacas la respectiva poligonal generado por 6 puntos arbitrarios
Se armó el teodolito y se configuro tomando un norte arbitrario
Se leyó el azimut de A hasta B Y se tomó la distancia de A hasta B
Se armó el teodolito en el punto B Y se ubicó un angulo horizontal igual a cero con el
punto A, luego se giró hasta el punto C y se obtuvo la lectura de otro angulo, donde se
midió la distancia del punto B al punto C
Este proceso se llevó a cabo hasta el último vértice de la poligonal
Luego de seguir los pasos anteriores, se prosigue a realizar la toma de ángulos y
distancias en los otros puntos, donde se trasladó el teodolito a cada punto designado
con el motivo de realizar las tomas faltantes
Cálculos y resultados
A continuación se llevó a cabo todo el proceso de oficina para calcular todo lo correspondiente
a la poligonal cerrada anteriormente mencionada.
Cartera poligonal cerrada
Conclusiones:
se llevó a cabo un completo levantamiento del terreno por el método de poligonal
cerrada
se logró entender nuevos conceptos y otro método de levantamiento topográfico
vamos adquiriendo más habilidad en el manejo de los elementos que se utilizan en
cada poligonal como por ejemplo el más esencial el teodolito
se logró determinar la importancia de una buena nivelación y ubicación del teodolito
