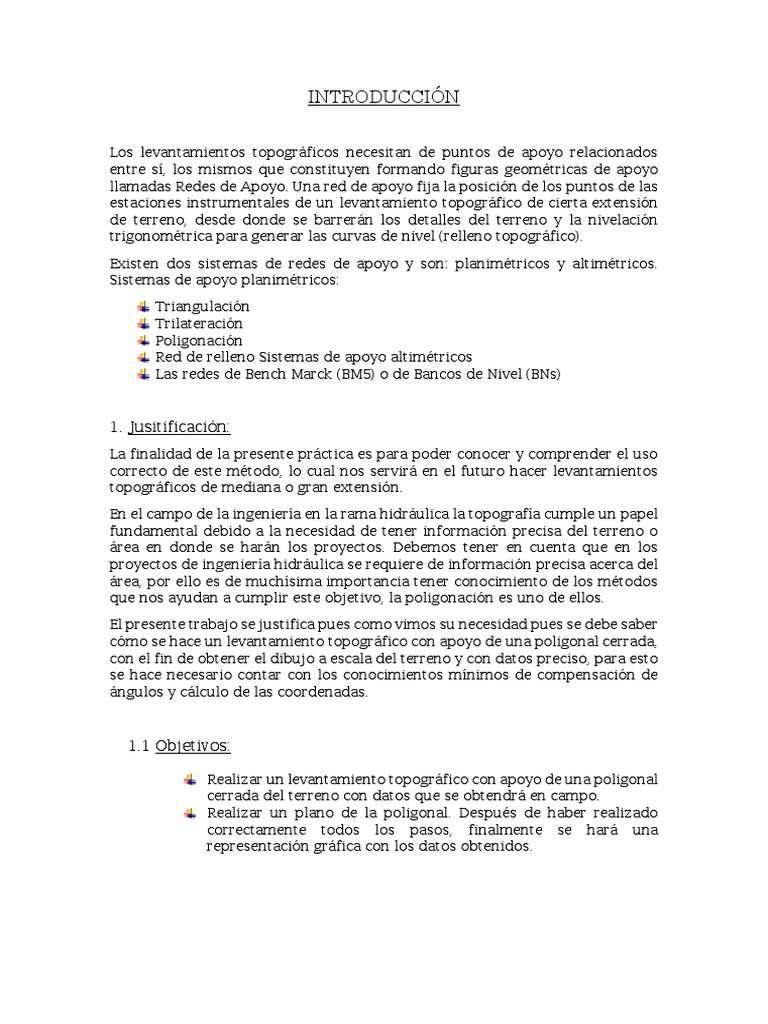

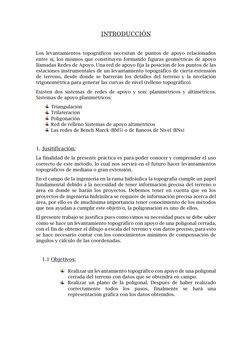

INTRODUCCIÓN
Los levantamientos topográficos necesitan de puntos de apoyo relacionados
entre sí, los mismos que constituyen formando figuras geométricas de apoyo
llamadas Redes de Apoyo. Una red de apoyo fija la posición de los puntos de las
estaciones instrumentales de un levantamiento topográfico de cierta extensión
de terreno, desde donde se barrerán los detalles del terreno y la nivelación
trigonométrica para generar las curvas de nivel (relleno topográfico).
Existen dos sistemas de redes de apoyo y son: planimétricos y altimétricos.
Sistemas de apoyo planimétricos:
Triangulación
Trilateración
Poligonación
Red de relleno Sistemas de apoyo altimétricos
Las redes de Bench Marck (BM5) o de Bancos de Nivel (BNs)
1. Jusitificación:
La finalidad de la presente práctica es para poder conocer y comprender el uso
correcto de este método, lo cual nos servirá en el futuro hacer levantamientos
topográficos de mediana o gran extensión.
En el campo de la ingeniería en la rama hidráulica la topografía cumple un papel
fundamental debido a la necesidad de tener información precisa del terreno o
área en donde se harán los proyectos. Debemos tener en cuenta que en los
proyectos de ingeniería hidráulica se requiere de información precisa acerca del
área, por ello es de muchísima importancia tener conocimiento de los métodos
que nos ayudan a cumplir este objetivo, la poligonación es uno de ellos.
El presente trabajo se justifica pues como vimos su necesidad pues se debe saber
cómo se hace un levantamiento topográfico con apoyo de una poligonal cerrada,
con el fin de obtener el dibujo a escala del terreno y con datos preciso, para esto
se hace necesario contar con los conocimientos mínimos de compensación de
ángulos y cálculo de las coordenadas.
1.1 Objetivos:
Realizar un levantamiento topográfico con apoyo de una poligonal
cerrada del terreno con datos que se obtendrá en campo.
Realizar un plano de la poligonal. Después de haber realizado
correctamente todos los pasos, finalmente se hará una
representación gráfica con los datos obtenidos.

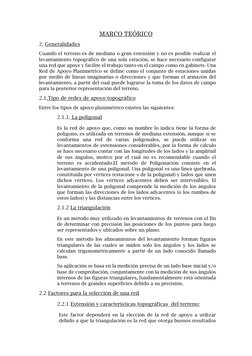

MARCO TEÓRICO
2. Generalidades
Cuando el terreno es de mediana o gran extensión y no es posible realizar el
levantamiento topográfico de una sola estación, se hace necesario configurar
una red que apoye y facilite el trabajo tanto en el campo como en gabinete. Una
Red de Apoyo Planimétrico se define como el conjunto de estaciones unidas
por medio de líneas imaginarias o direcciones y que forman el armazón del
levantamiento, a partir del cual puede lograrse la toma de los datos de campo
para la posterior representación del terreno.
[Link] de redes de apoyo topográfico
Entre los tipos de apoyo planimétrico existen las siguientes:
2.1.1. La poligonal
Es la red de apoyo que, como su nombre lo indica tiene la forma de
polígono, es utilizada en terrenos de mediana extensión, aunque si se
conforma una red de varias poligonales, se puede utilizar en
levantamientos de extensiones considerables, por la forma de cálculo
se hace necesario contar con las longitudes de los lados y la amplitud
de sus ángulos, motivo por el cual no es recomendable cuando el
terreno es [Link] método de Poligonación consiste en el
levantamiento de una poligonal. Una poligonal es una línea quebrada,
constituida por vértices (estacione s de la poligonal) y lados que unen
dichos vértices. Los vértices adyacentes deben ser intervisibles. El
levantamiento de la poligonal comprende la medición de los ángulos
que forman las direcciones de los lados adyacentes (o los rumbos de
estos lados) y las distancias entre los vértices.
2.1.2 La triangulación
Es un método muy utilizado en levantamientos de terrenos con el fin
de determinar con precisión las posiciones de los puntos para luego
ser representados y ubicados sobre un plano.
En este método los alineamientos del levantamiento forman figuras
triangulares de las cuales se miden solo los ángulos y los lados se
calculan trigonométricamente a partir de un lado conocido llamado
base.
Su aplicación se basa en la medición precisa de un lado base inicial y/o
base de comprobación, conjuntamente con la medición de sus ángulos
internos de las figuras triangulares, fundamentalmente está orientada
a terrenos de grandes superficies debido a su precisión.
2.2 Factores para la selección de una red
2.2.1 Extensión y características topográficas del terreno:
Este factor dependerá en la elección de la red de apoyo a utilizar
debido a que la triangulación es la red que otorga buenos resultados

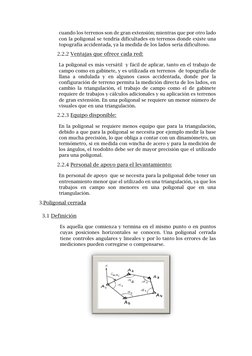

cuando los terrenos son de gran extensión; mientras que por otro lado
con la poligonal se tendría dificultades en terrenos donde existe una
topografía accidentada, ya la medida de los lados seria dificultoso.
2.2.2 Ventajas que ofrece cada red:
La poligonal es más versátil y fácil de aplicar, tanto en el trabajo de
campo como en gabinete, y es utilizada en terrenos de topografía de
llana a ondulada y en algunos casos accidentada, donde por la
configuración de terreno permita la medición directa de los lados, en
cambio la triangulación, el trabajo de campo como el de gabinete
requiere de trabajos y cálculos adicionales y su aplicación es terrenos
de gran extensión. En una poligonal se requiere un menor número de
visuales que en una triangulación.
2.2.3 Equipo disponible:
En la poligonal se requiere menos equipo que para la triangulación,
debido a que para la poligonal se necesita por ejemplo medir la base
con mucha precisión, lo que obliga a contar con un dinamómetro, un
termómetro, si en medida con wincha de acero y para la medición de
los ángulos, el teodolito debe ser de mayor precisión que el utilizado
para una poligonal.
2.2.4 Personal de apoyo para el levantamiento:
En personal de apoyo que se necesita para la poligonal debe tener un
entrenamiento menor que el utilizado en una triangulación, ya que los
trabajos en campo son menores en una poligonal que en una
triangulación.
[Link] cerrada
3.1 Definición
Es aquella que comienza y termina en el mismo punto o en puntos
cuyas posiciones horizontales se conocen. Una poligonal cerrada
tiene controles angulares y lineales y por lo tanto los errores de las
mediciones pueden corregirse o compensarse.
3.2 Elementos
3.2.1 Vértices o estaciones
Puntos de intersección de una línea quebrada o itinerario donde se
ubica el teodolito.
3.2.2 Ángulos internos
Abertura horizontal entre dos lados que se intersecan en una estación
y se miden en sentido horario.
3.2.3 Lados
Alineamiento que une dos vértices consecutivos.
3.2.4 Azimut
Orientación de un lado respecto al Norte magnético.
3.3 Cálculo y dibujo de la poligonal
Se realiza con las siguientes fórmulas y operaciones:
3.3.1.Cálculo de los ángulos
Del trabajo de campo se debe tener más de una medición de cada uno
de los ángulos en los vértices o estaciones, con la finalidad de
aumentar la precisión y la fidelidad del trabajo. Es así que para el
cálculo del valor final de los ángulos se tendrá la siguiente fórmula:
Medición final
≮ Vértice =
Número de repeticiones
Fórmula 01.
3.3.2.Cálculo de las longitudes
Del trabajo de campo se debe tener más de una medición de cada uno
de los lados entre los vértices o estaciones, con la finalidad de
aumentar la precisión y la fidelidad del trabajo. Es así que para el
cálculo del valor final de los lados se deberá calcular la media
aritmética de las longitudes obtenidas en cada medición para cada
lado.
Fórmula 02.
[Link]ón angular
Para la compensación angular se debe tener en cuenta factores como
el número de lados que componen la poligonal cerrada, pues ello nos
servirá para calcular la suma de los ángulos internos, para ello
deberemos emplear la siguiente fórmula:
∑ ≮ Internos = 180(n − 2) Fórmula 03.
Dónde:
n: Número de lados de la poligonal
Después de haber calculado la suma teórica de los ángulos interiores
de la poligonal se procede a calcular la suma real obtenida de
nuestros datos de campo, sumando todos los ángulos internos de
nuestra poligonal.
Seguidamente se debe calcular el error, el cual se obtiene de la
siguiente fórmula:
Error de cierre = (∑teórica − ∑real)
Fórmula 04.
Este error nos cuantifica la precisión de nuestro trabajo, basándonos
en la siguiente tabla podemos determinar el error admisible:
Luego de haber calculado el error de cierre procedemos a calcular la
compensación angular, la cual se obtiene de la siguiente fórmula:
Error de cierre
Comp. angular =
N° de vértices
Fórmula 05.
Los nuevos ángulos compensados se obtienen de la siguiente
fórmula:
≮ 𝐶𝑜𝑚𝑝𝑒𝑛𝑠𝑎𝑑𝑜 =≮ 𝑀𝑒𝑑𝑖𝑑𝑜 + 𝐸𝑟𝑟𝑜𝑟 𝑑𝑒 𝑐𝑖𝑒𝑟𝑟𝑒
Fórmula 06.
Nota: El error de cierre debe conservar el signo.
3.3.4.Cálculo de azimut y rumbos
Los azimuts de una poligonal se pueden calcular en función de un
azimut conocido y con los ángulos medidos, usando la ley de
propagación de azimuts.
Generalizando el procedimiento, tenemos que:
φi = φi-1 + ∠vértice ± 180º
Fórmula 07.
Dónde:
φi= Azimut dado
φi-1= Azimut anterior

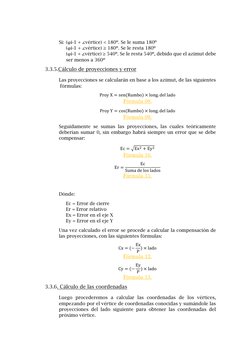

Si: (φi-1 + ∠vértice) < 180º. Se le suma 180º
(φi-1 + ∠vértice) ≥ 180º. Se le resta 180º
(φi-1 + ∠vértice) ≥ 540º. Se le resta 540º, debido que el azimut debe
ser menos a 360º
3.3.5.Cálculo de proyecciones y error
Las proyecciones se calcularán en base a los azimut, de las siguientes
fórmulas:
Proy X = sen(Rumbo) × long. del lado
Fórmula 08.
Proy Y = cos(Rumbo) × long. del lado
Fórmula 09.
Seguidamente se sumas las proyecciones, las cuales teóricamente
deberían sumar 0, sin embargo habrá siempre un error que se debe
compensar:
Ec = √Ex 2 + Ey 2
Fórmula 10.
Ec
Er =
Suma de los lados
Fórmula 11.
Dónde:
Ec = Error de cierre
Er = Error relativo
Ex = Error en el eje X
Ey = Error en el eje Y
Una vez calculado el error se procede a calcular la compensación de
las proyecciones, con las siguientes fórmulas:
Ex
Cx = (− ) × lado
P
Fórmula 12.
Ey
Cy = (− ) × lado
P
Fórmula 13.
3.3.6. Cálculo de las coordenadas
Luego procederemos a calcular las coordenadas de los vértices,
empezando por el vértice de coordenadas conocidas y sumándole las
proyecciones del lado siguiente para obtener las coordenadas del
próximo vértice.

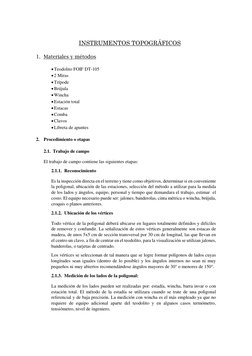

INSTRUMENTOS TOPOGRÁFICOS
1. Materiales y métodos
Teodolito FOIF DT-105
2 Miras
Trípode
Brújula
Wincha
Estación total
Estacas
Comba
Clavos
Libreta de apuntes
2. Procedimiento o etapas
2.1. Trabajo de campo
El trabajo de campo contiene las siguientes etapas:
2.1.1. Reconocimiento
Es la inspección directa en el terreno y tiene como objetivos, determinar si en conveniente
la poligonal, ubicación de las estaciones, selección del método a utilizar para la medida
de los lados y ángulos, equipo, personal y tiempo que demandara el trabajo, estimar el
costo. El equipo necesario puede ser: jalones, banderolas, cinta métrica o wincha, brújula,
croquis o planos anteriores.
2.1.2. Ubicación de los vértices
Todo vértice de la poligonal deberá ubicarse en lugares totalmente definidos y difíciles
de remover y confundir. La señalización de estos vértices generalmente son estacas de
madera, de unos 5x5 cm de sección transversal por 30 cm de longitud, las que llevan en
el centro un clavo, a fin de centrar en el teodolito, para la visualización se utilizan jalones,
banderolas, o tarjetas de centrado.
Los vértices se seleccionan de tal manera que se logre formar polígonos de lados cuyas
longitudes sean iguales (dentro de lo posible) y los ángulos internos no sean ni muy
pequeños ni muy abiertos recomendándose ángulos mayores de 30° o menores de 150°.
2.1.3. Medición de los lados de la poligonal:
La medición de los lados pueden ser realizadas por: estadía, wincha, barra invar o con
estación total. El método de la estadía se utilizara cuando se trate de una poligonal
referencial y de baja precisión. La medición con wincha es el más empleado ya que no
requiere de equipo adicional aparte del teodolito y en algunos casos termómetro,
tensiómetro, nivel de ingeniero.
La barra invar y la estación total, se utiliza cuando se tiene una topografía accidentada
que posibilita la medición a wincha y se quiera avanzar el levantamiento.
2.1.4. Medición de los ángulos de la poligonal:
Los ángulos a medir de preferencia a medir son los interiores, el método para la medición
dependerá de equipo que se cuenta (repetidor o reiterador), la precisión en la medida de
los ángulos en todo instante debe ser requerida.
2.1.5. Medición del azimut de uno de los lados:
Para poder orientar a la poligonal, en necesario la medición del azimut de uno de los lados
de la poligonal utilizando la brújula para ubicar la dirección del norte magnético y luego
el ángulo se mide con el teodolito a fin, de obtener mayor precisión en el ángulo.
2.1.6. Nivelación de las estaciones:
La nivelación de las estaciones se lo efectúa en circuito cerrado a fin de obtener una buena
referencia de la altitud de cada estación o vertical y por consiguiente de todo el
levantamiento. Aunque en casos cuando no se requiere mayor precisión se puede realizar
una nivelación taquimétrica, aunque arrojaría errores elevados acumulados de
nivelación.
Se realizaron los siguientes pasos:
1° Debemos planificar las etapas del trabajo.
2° Debemos hacer un reconocimiento del terreno y decidir el número de estaciones
y su ubicación para colocar estacas en su ubicación posteriormente.
3° Medición de los lados de la poligonal.
4 ° Medición del azimut ZE1E2.
5° Medición de los ángulos internos de la poligonal.
6° Radiación desde los vértices de la poligonal.
7° Luego de finalizar con el levantamiento se procedió a repetirlo pero esta vez
empleando la estación total, los datos de este trabajo se presentan en el ANEXO
02.
2.2. Trabajo de gabinete
Para el trabajo de gabinete se procederá de la siguiente manera:
1° Cálculo de los ángulos promedio
2° Compensación de los ángulos promedio
3° Cálculo de lados promedio
4° Cálculo de azimut y rumbos
5° Cálculo de proyecciones de los lados
6° Determinación del error lineal de cierre y relativo
7° Cálculo de compensaciones y proyecciones corregidas
8° Cálculo de las coordenadas de las estaciones
9° Dibujo de la poligonal
3. Conclusiones y recomendaciones

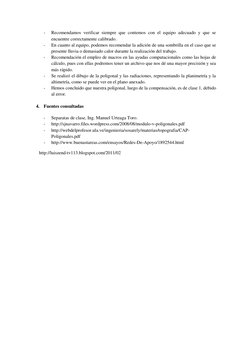

- Recomendamos verificar siempre que contemos con el equipo adecuado y que se
encuentre correctamente calibrado.
- En cuanto al equipo, podemos recomendar la adición de una sombrilla en el caso que se
presente lluvia o demasiado calor durante la realización del trabajo.
- Recomendación el empleo de macros en las ayudas computacionales como las hojas de
cálculo, pues con ellas podremos tener un archivo que nos dé una mayor precisión y sea
más rápido.
- Se realizó el dibujo de la poligonal y las radiaciones, representando la planimetría y la
altimetría, como se puede ver en el plano anexado.
- Hemos concluido que nuestra poligonal, luego de la compensación, es de clase 1, debido
al error.
4. Fuentes consultadas
- Separatas de clase, Ing. Manuel Urteaga Toro.
- [Link]
- [Link]
[Link]
- [Link]
[Link]
