1.

TL494

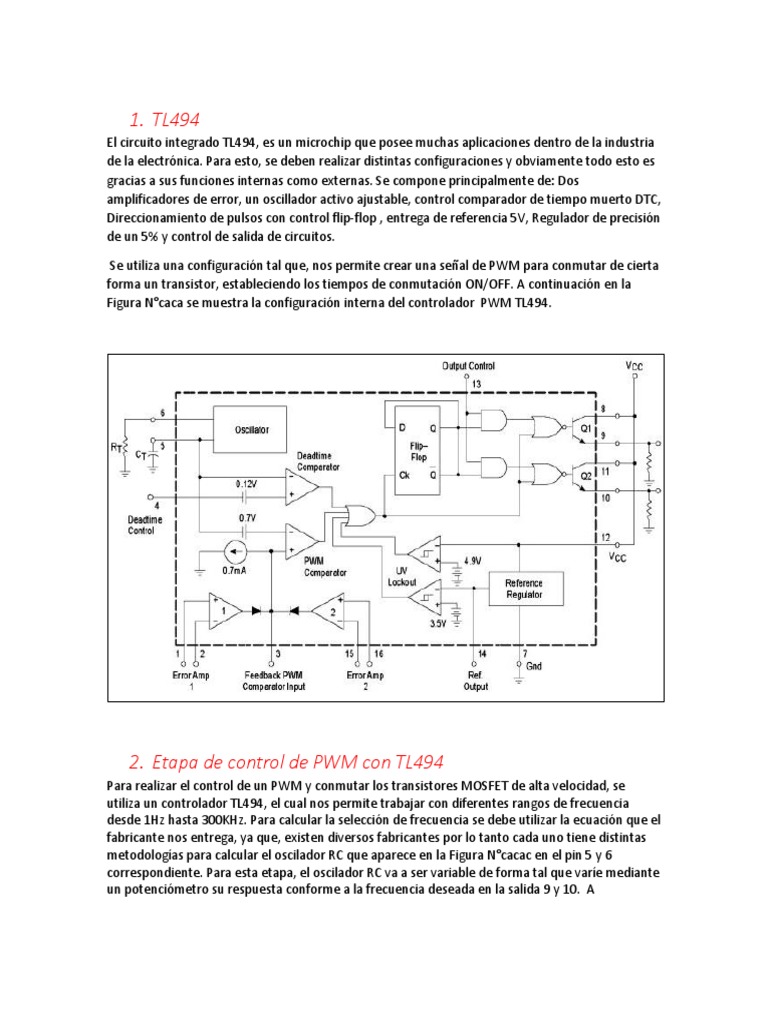

El circuito integrado TL494, es un microchip que posee muchas aplicaciones dentro de la industria
de la electrónica. Para esto, se deben realizar distintas configuraciones y obviamente todo esto es
gracias a sus funciones internas como externas. Se compone principalmente de: Dos
amplificadores de error, un oscillador activo ajustable, control comparador de tiempo muerto DTC,
Direccionamiento de pulsos con control flip-flop , entrega de referencia 5V, Regulador de precisión
de un 5% y control de salida de circuitos.

Se utiliza una configuración tal que, nos permite crear una señal de PWM para conmutar de cierta
forma un transistor, estableciendo los tiempos de conmutación ON/OFF. A continuación en la
Figura N°caca se muestra la configuración interna del controlador PWM TL494.

2. Etapa de control de PWM con TL494

Para realizar el control de un PWM y conmutar los transistores MOSFET de alta velocidad, se
utiliza un controlador TL494, el cual nos permite trabajar con diferentes rangos de frecuencia
desde 1Hz hasta 300KHz. Para calcular la selección de frecuencia se debe utilizar la ecuación que el
fabricante nos entrega, ya que, existen diversos fabricantes por lo tanto cada uno tiene distintas
metodologías para calcular el oscilador RC que aparece en la Figura N°cacac en el pin 5 y 6
correspondiente. Para esta etapa, el oscilador RC va a ser variable de forma tal que varíe mediante
un potenciómetro su respuesta conforme a la frecuencia deseada en la salida 9 y 10. A
continuación, se muestra la ecuación N°cacacc entregada por “Texas Instruments” para el calculo
de una frecuencia de oscilación deseada y como antes se mencionaba, el valor de 𝑅𝑇 es variable.

1
𝑓𝑜𝑠𝑐(𝑣𝑎𝑟𝑖𝑎𝑏𝑙𝑒) =
𝑅𝑇(𝑣𝑎𝑟𝑖𝑎𝑏𝑙𝑒) ∗ 𝐶𝑇
