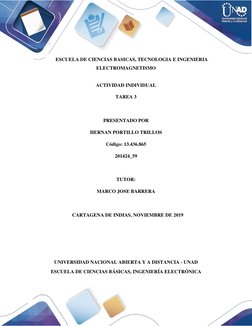

ESCUELA DE CIENCIAS BASICAS, TECNOLOGIA E INGENIERIA
ELECTROMAGNETISMO
ACTIVIDAD INDIVIDUAL
TAREA 3
PRESENTADO POR
HERNAN PORTILLO TRILLOS
Código: 13.436.865
201424_59
TUTOR:
MARCO JOSE BARRERA
CARTAGENA DE INDIAS, NOVIEMBRE DE 2019
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA - UNAD
ESCUELA DE CIENCIAS BÁSICAS, INGENIERÍA ELECTRÓNICA

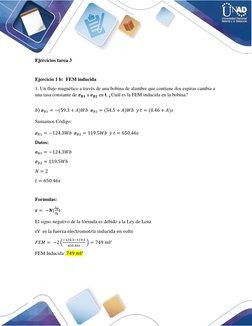

Ejercicios tarea 3
Ejercicio 1 b: FEM inducida
1. Un flujo magnético a través de una bobina de alambre que contiene dos espiras cambia a
una tasa constante de ø𝑩𝟏 a ø𝑩𝟐 en t, ¿Cuál es la FEM inducida en la bobina?
𝑏) ø𝐵1 = −(59.3 + 𝐴)𝑊𝑏 ø𝐵2 = (54.5 + 𝐴)𝑊𝑏 𝑦 𝑡 = (0.46 + 𝐴)𝑠
Sumamos Código:
ø𝐵1 = −124.3𝑊𝑏 ø𝐵2 = 119.5𝑊𝑏 𝑦 𝑡 = 650.46𝑠
Datos:
ø𝐵1 = −124.3𝑊𝑏
ø𝐵2 = 119.5𝑊𝑏
𝑁=2
𝑡 = 650.46𝑠
Formulas:
∆
𝜺 = −𝑵( ∆𝜽)
𝒕
El signo negativo de la fórmula es debido a la Ley de Lenz
εV es la fuerza electromotriz inducida en volts
−124.3−119.5
𝐹𝐸𝑀 = −2 ( ) = 749 𝑚𝑉
650.46𝑠
FEM Inducida: 749 𝑚𝑉

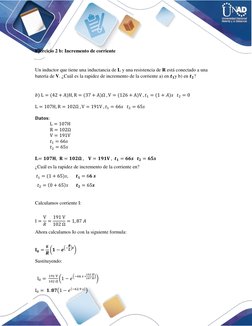

Ejercicio 2 b: Incremento de corriente
Un inductor que tiene una inductancia de L y una resistencia de R está conectado a una
batería de V. ¿Cuál es la rapidez de incremento de la corriente a) en 𝒕𝟏 y b) en 𝒕𝟐 ?
𝑏) L = (42 + A)H, R = (37 + A)Ω , V = (126 + A)V , 𝑡1 = (1 + 𝐴)𝑠 𝑡2 = 0
L = 107H, R = 102Ω , V = 191V , 𝑡1 = 66𝑠 𝑡2 = 65𝑠
𝐃𝐚𝐭𝐨𝐬:
L = 107H
R = 102Ω
V = 191V
𝑡1 = 66𝑠
𝑡2 = 65𝑠
L= 𝟏𝟎𝟕𝐇, 𝐑 = 𝟏𝟎𝟐𝛀 , 𝐕 = 𝟏𝟗𝟏𝐕 , 𝒕𝟏 = 𝟔𝟔𝒔 𝒕𝟐 = 𝟔𝟓𝒔
¿Cuál es la rapidez de incremento de la corriente en?
𝑡1 = (1 + 65)𝑠, 𝒕𝟏 = 6𝟔 𝒔
𝑡2 = (0 + 65)𝑠 𝒕𝟐 = 65𝒔
Calculamos corriente I:
V 191 V
I= = = 1, 87 𝐴
𝑅 102 Ω
Ahora calculamos Io con la siguiente formula:
𝛆 𝑹
𝐈𝟎 = (𝟏 − 𝒆(− 𝑳 )𝒕 )
𝑹
Sustituyendo:
102 Ω
191 V
I0 = (1 − 𝑒 (−66 𝑠 ∗107 𝐻) )
102 Ω
I0 = 𝟏. 𝟖𝟕(1 − 𝑒 (−62.9 𝑠) )
1

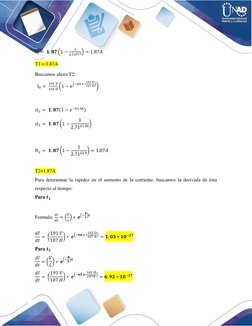

I0 = 𝟏. 𝟖𝟕 (1 − 2.7162.9 ) = 1.87𝐴
T1 = 1.87A
Buscamos ahora T2:
102 Ω
191 V
I0 = (1 − 𝑒 (−65 𝑠 ∗107 𝐻) )
102 Ω
𝑖𝑡2 = 𝟏. 𝟖𝟕(1 − 𝑒 −61.96 )
1
𝑖𝑡2 = 𝟏. 𝟖𝟕 (1 − )
2.7161.96
1
It 2 = 𝟏. 𝟖𝟕 (1 − ) = 1.87𝐴
2.7162.9
T2=1.87A
Para determinar la rapidez en el aumento de la corriente, buscamos la derivada de ésta
respecto al tiempo:
Para 𝒕𝟏
𝑹
𝑑𝐼 𝑉
Formula: 𝑑𝑡 = ( 𝐿 ) ∗ 𝒆(− 𝑳 )𝒕
𝑑𝐼 191 𝑉 102 Ω
= ( ) ∗ 𝒆(−𝟔𝟔 𝒔 ∗107 𝐻) = 𝟏. 𝟎𝟑 ∗ 𝟏𝟎−𝟐𝟕
𝑑𝑡 107 𝐻
Para 𝒕𝟐
𝑑𝐼 𝑉 𝑹
= ( ) ∗ 𝒆(− 𝑳 )𝒕
𝑑𝑡 𝐿
𝑑𝐼 191 𝑉 102 Ω
= ( ) ∗ 𝒆(−𝟔𝟓 𝒔∗ 107𝐻 ) = 𝟔. 𝟗𝟐 ∗ 𝟏𝟎−𝟐𝟕
𝑑𝑡 107 𝐻
Ejercicio 3 b: Flujo magnético
1. Para desarrollar este ejercicio es necesario que consulte la referencia: Vega, P. J., &
Vega, P. S. (2014). Electromagnetismo. México, ES: Larousse - Grupo Editorial Patria
2. Qué valor posee el flujo magnético en una superficie de un lado del cuadrado de l, si
sobre el actúa un campo magnético de 𝑩
𝑏) 𝑙 = (5.3 + 𝐴)𝑚 , 𝐵 = (5.8 + 𝐴) ∗ 10−6 𝑇
Agregamos el código a los datos dados:
𝑏) 𝑙 = (70.3)𝑚 , 𝐵 = (70.8) ∗ 10−6 𝑇
𝑙 = 70.3𝑚
𝐵 = (70.8) ∗ 10−6 𝑇
𝜙 = 𝐵𝐴 = (70.8 ∗ 10−6 𝑇) ∗ (70.3)2 = 3.49 ∗ 𝟏𝟎𝟓 𝑊𝑏
Ejercicio 4 b: Inducción
1. Para desarrollar este ejercicio es necesario que consulte la referencia: Vega, P. J., &
Vega, P. S. (2014). Electromagnetismo. México, ES: Larousse - Grupo Editorial Patria
2. Una bobina circular de n vueltas con un radio de r y una resistencia de R se coloca en un
campo magnético con dirección perpendicular al plano de la bobina. La magnitud del
campo magnético varía con el tiempo de acuerdo con la expresión B, donde t se mide en
segundos y B en teslas. Calcule la fem inducida en la bobina en t.
𝑏) 𝑛 = (42 + 𝐴), 𝑟 = (8.2 + 𝐴)𝑐𝑚 , 𝑅 = (3 + 𝐴)Ω , B = 0.223t + 0.0723𝑡 2 , t
= (8.2 + A) s

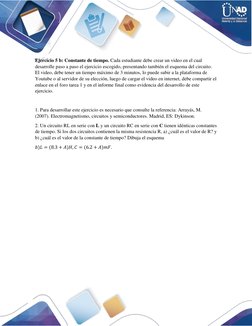

Ejercicio 5 b: Constante de tiempo. Cada estudiante debe crear un video en el cual
desarrolle paso a paso el ejercicio escogido, presentando también el esquema del circuito.
El video, debe tener un tiempo máximo de 3 minutos, lo puede subir a la plataforma de
Youtube o al servidor de su elección, luego de cargar el video en internet, debe compartir el
enlace en el foro tarea 1 y en el informe final como evidencia del desarrollo de este
ejercicio.
1. Para desarrollar este ejercicio es necesario que consulte la referencia: Arrayás, M.
(2007). Electromagnetismo, circuitos y semiconductores. Madrid, ES: Dykinson.
2. Un circuito RL en serie con L y un circuito RC en serie con C tienen idénticas constantes
de tiempo. Si los dos circuitos contienen la misma resistencia R, a) ¿cuál es el valor de R? y
b) ¿cuál es el valor de la constante de tiempo? Dibuja el esquema
𝑏)𝐿 = (8.3 + 𝐴)𝐻, 𝐶 = (6.2 + 𝐴)𝑚𝐹.
