Monografí A: CURSO: Refrigeración y Aire Acondicionado - MN374 A Periodo Académico: 2019-I Tema

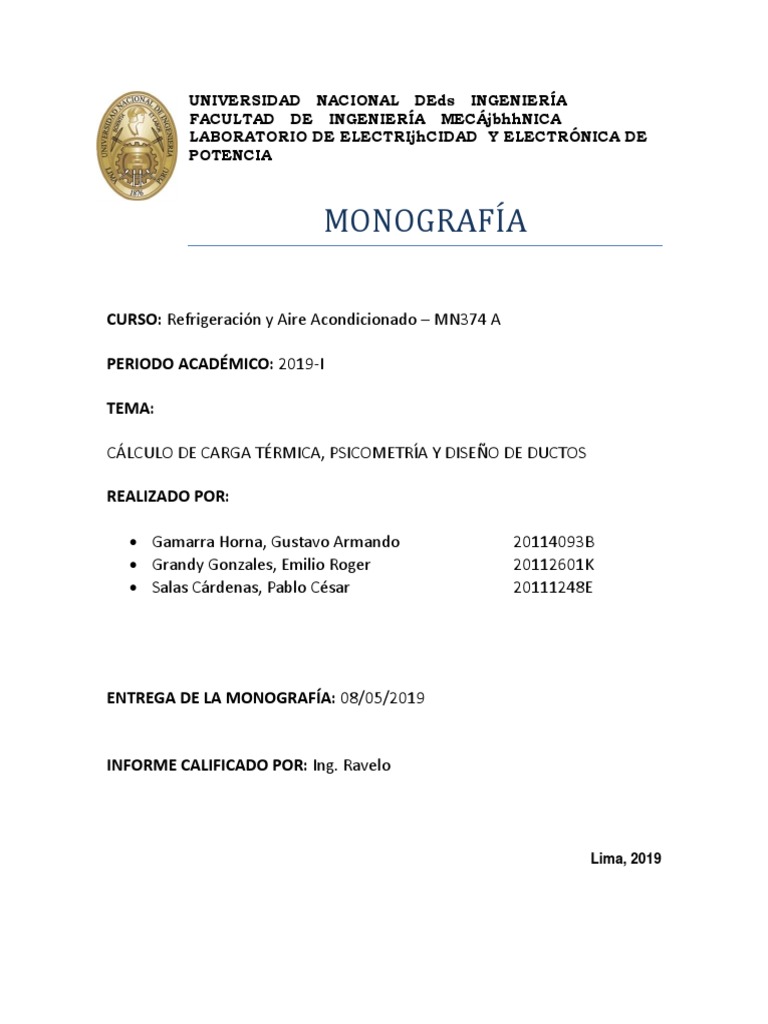

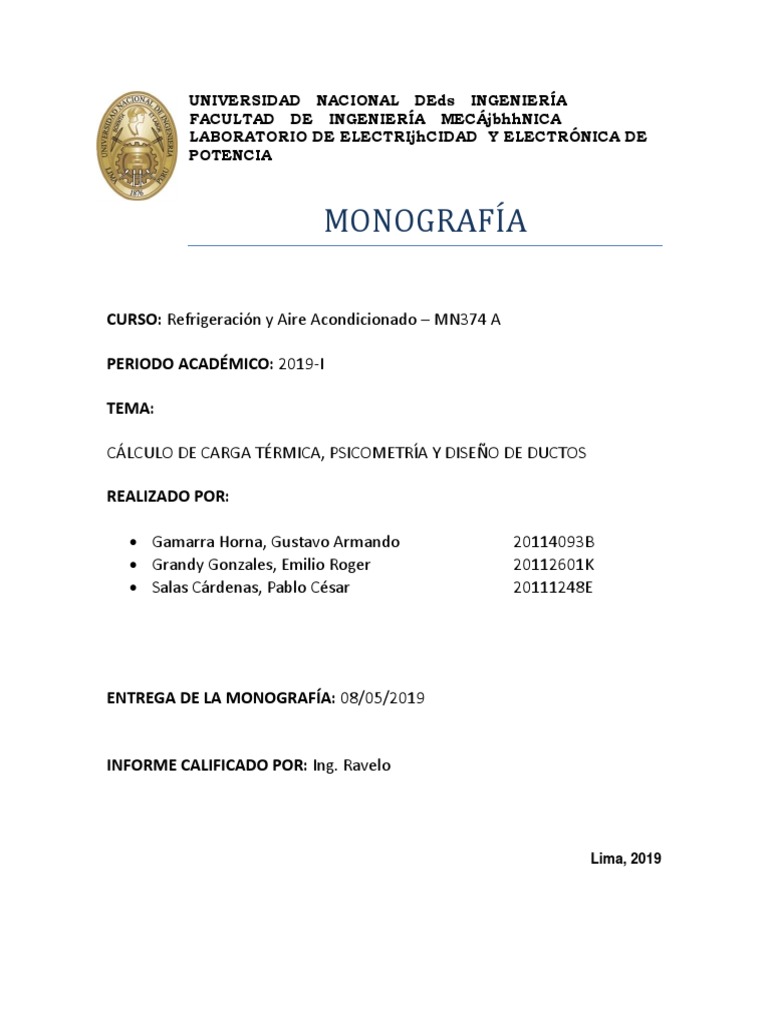

UNIVERSIDAD NACIONAL DEds INGENIERÍA
FACULTAD DE INGENIERÍA MECÁjbhhNICA

LABORATORIO DE ELECTRIjhCIDAD Y ELECTRÓNICA DE
POTENCIA
MONOGRAFÍA
CURSO: Refrigeración y Aire Acondicionado – MN374 A
PERIODO ACADÉMICO: 2019-I
TEMA:
CÁLCULO DE CARGA TÉRMICA, PSICOMETRÍA Y DISEÑO DE DUCTOS
REALIZADO POR:
 Gamarra Horna, Gustavo Armando 20114093B

 Grandy Gonzales, Emilio Roger 20112601K
 Salas Cárdenas, Pablo César 20111248E
ENTREGA DE LA MONOGRAFÍA: 08/05/2019
INFORME CALIFICADO POR: Ing. Ravelo
Lima, 2019
AIRE ACONDICIONADO Y REFRIGERACIÓN
PRESENTACIÓN
Sabemos la gran creciente de la población demográfica en Lima y ciudades del Perú esta
trae consigo a nuevos retos a la ingeniería tanto civil, eléctrica, mecánica, etc. Con el fin de
asegurar las condiciones de calidad de vida y los requerimientos de los propietarios en las
edificaciones tal es el caso de edificios empresariales, bancos, hospitales, estudios
fotográficos, entre muchos más que requieren Aire Acondicionado.
Esta es una monografía que tiene el fin de afianzar el trabajo en equipo de parte de sus
autores y la consolidación de los conocimientos del curso.
Para iniciar con el proceso, tendremos que calcular la carga térmica; muy importante ya que
son condiciones del lugar y/o zona a acondicionar, que ocasionan cambios en la
temperatura y humedad relativa del aire.
Damos paso al uso de la Psicrometría que nos brindará la capacidad de nuestros equipos a
usar en cada ambiente como es nuestro caso.
Como paso final seleccionaremos las dimensiones de los ductos para el ingreso de aire, que
nos dará las condiciones deseadas.
Mostramos las reuniones realizadas por el grupo para la presentación de la monografía, y
nuestros borradores de los cálculos.
pág. 2
ÍNDICE
1) Objetivos 4
2) Cálculo de la carga térmica 5
a) Entradas 5
b) Cálculos de “U” 9
3) Cálculo de la carga térmica – Pasos en el software 11
4) Psicrometría 22
5) Diseño de ductos 25
6) Resultados 27
7) Conclusiones 27
8) Recomendaciones 28
pág. 3
1. OBJETIVOS.
 Obtener la carga térmica, calor latente y calor sensible, de las oficinas del 4to piso
del edificio asignado en clase.
 Determinar la capacidad de equipo mediante Psicrometría con la metodología
empleada en clase.
 Dimensionar los ductos de cada zona de trabajo, con criterios de ingeniería.
pág. 4
2. CÁLCULO DE LA CARGA TÉRMICA
a. ENTRADAS
DATOS GENERALES
NOMBRE DE LA ZONA
Tenemos 4 ambientes las oficinas 401, 402, 403 y el Hall con corredores.
NUMERO DE PERSONAS
Estos datos lo sacamos de las normas de Edificaciones en el capítulo II Condiciones de
Habitabilidad y Funcionalidad, en este caso tomamos la información brindada en clase ya
que salió igual a la que calculamos.
pág. 5
ZONA Nº Pers
Oficina 401 20.0 Pers
Hall con corredores 13.0 Pers
CALOR SENSIBLE DE LAS PERSONAS

El dato tomado es de 250 Btu/h de la tabla de las diapositivas de clase.
CALOR LATENTE DE LAS PERSONAS
El dato tomado es de 200 Btu/h de la tabla de las diapositivas de clase.
ÁREA DE LA ZONA
ZONA Área
Oficina 401 182.16 m²
Oficina 402 236.98 m²
Oficina 403 217.68 m²
Hall de Ascensores 58.05 m²
ALTURA
Todas las zonas tienen la misma altura ubicadas en el cuarto piso a 11.20 metros.
UBICACIÓN GEOGRÁFICA
El edificio estudiado está ubicado en la Av. Santa Cruz cuadra 8 - Miraflores, donde indica
la flecha. Lima-Perú
pág. 6
Latitud: 12°06'42.6"S
Longitud: 77°02'18.0"W
CONDICIONES EXTERIORES
Datos ASHARAE 2009, para Lima y Callao
pág. 7
El cálculo tomara las condiciones más críticas que son en el mes de Marzo, con TBS=
30.83°C, TBH=24.33°C
CONDICIONES INTERIORES DE SALA
Las condiciones que deseamos son 22 ºC y 55% HR.
POTENCIA DE ILUMINANCIÓN
Utilizamos el dato para oficina de la ASHRAE 90.1-2010 el valor de 1.11 Watt/pie^2.
VARIACIÓN DE LA TEMPERATURA EXTERIOR EN 24 HORAS
La variación de la temperatura esta entre 8 y 10 °C para nuestro caso utilizamos 8.33°C en
Fahrenheit 15°F.
NÚMERO DE HORA DE FUNCIONAMIENTOS
Operación de 8 am a 7 pm.
POTENCIAS DE EQUIPOS
Utilizamos el dato para oficina de la ASHRAE 90.1-2010 el valor de 2 Watt/pie^2.
FACTOR DE SOMBRAS
El factor de sombras utilizado es 0.65 para vidrios.
pág. 8
b. CÁLCULOS DEL “U”
Para el cálculo de los coeficientes globales en las paredes interiores se toma:
 R1: Resistencia de la película del aire Interno.

 R2: Resistencia del enlucido de cemento externo.
 R3: Resistencia de la pared de concreto / ladrillo.
 R4: Resistencia del enlucido de cemento interno.
 R5: Resistencia de la película del aire.
1
𝑈=
𝑅1 + 𝑅2 + 𝑅3 + 𝑅4 + 𝑅5
Datos de R para cada ítem:

Paredes y ventanas ENL. DE ENL. DE CEMT. ESPESOR(m)
CEMT.EXT. INT. (mm)
(mm)
Paredes exteriores 25 25 0.20
Paredes interiores 25 25 0.10
Techo y suelo 25 25 0.20
Calculo de las resistencias en (m2.Hr.°C/ kcal)

Paredes y ventanas R_1 R_2 R_3 R_4 R_5
Paredes exteriores 0.052 0.04 0.32 0.04 0.14
Paredes interiores 0.14 0.04 0.16 0.04 0.14
Techo y suelo 0.052 0.04 0.32 0.04 0.19
Ventanas 0.052 0 0 0 0.14
Para R_1 y R_5 de tablas entre 1000.
pág. 9
Para R_2 y R_4 consideramos espesores de 25 mm con 1.6 m.Hr.°C/ kcal.

1.6
25 ∗ = 0.04 m^2. Hr. °C/ kcal
1000
Para R_3 de también usamos la formula anterior pero sin dividirlo entre 1000 ya que este
dato está en metros.
Paredes y ventanas U (kcal/m2.Hr.°C) U(Btu/ft2.Hr.°F)

Paredes exteriores 1.689 0.346
Paredes interiores 1.923 0.394
Techo y suelo 1.558 0.319
Ventanas 5.208 1.067
pág. 10
3. CALCULO DE LA CARGA TÉRMICA - PASOS EN EL SOFTWARE

Partimos ingresando datos en el “GENERAL PROJECT DATA”.
En la pestaña “Project”.
En la pestaña “Design”.
pág. 11
En la pestaña “More Design”, no contaremos con falso techo.
En “INDOOR / OUTDOOR DESIGN CONDITIONS”, estos datos son sacados del ASHRAE-
2009.
pág. 12
En “MASTER DATA”, ingresamos los datos de U para techos, paredes, vidrios y

particiones.
Pestaña techos Pestaña paredes
Pestaña ventanas
Pestaña particiones
pág. 13
En “AIR HANDLER DATA”, ingresamos los datos de cada zona.

En la pestaña de “Main” se ingresan los mismos datos en las 4 zonas:
En la pestaña de “General” se ingresan los mismos datos en las 4 zonas:
pág. 14
En la pestañas “Infil & Vent” ingresamos datos para cada zona.
pág. 15
En “ZONE DATA”, ingresamos los datos de cada zona.

Zona 1.
Zona 2.
pág. 16
Zona 3
Zona 4
pág. 17
SALIDAS
Zona 401
pág. 18
Zona 402
pág. 19
Zona 403
pág. 20
Zona 4
pág. 21
4. PSICROMETRÍA
El Software Elite nos da una Psicrometría básica razón por la cual utilizaremos las
herramientas brindadas en clase.
Del software obtendremos los datos de carga térmica.
QS(BtuH) QL(BtuH) QT(BtuH) fcs
ZONA 1 OF 401 139322 15355 154677 0.901
ZONA 2 OF 402 113963 20617 134580 0.847
ZONA 3 OF 403 131575 17617 149192 0.882
ZONA 4 HALL 29459 6115 35574 0.828
ZONA 1 – OF 401
Propiedades h (Kcal/kg) v (m3/kg) mi (kg/h) W (kgw/kgda)
Entrada 21.9 0.884 - -
Salida 15.1 0.848 - -
Pto. De 12.47 0.8213 14820.76198 0.0086
Insuflamiento
Pto. De Mezcla 16.05 - - 0.01
Pto. X 15.2 - - -
Capacidad de equipo (tons)

Total 17.546
Sensible 13.380
Latente 4.166
Cantidad de agua drenada (kg/h)

20.749
𝑚̇ 𝑖 ∗ 𝑣𝑖
𝑉𝑖̇ =
60
Calculamos el caudal de insuflamiento con la formula una línea arriba nos sale el valor
Caudal de insuflamiento (CFM)
7164.546
pág. 22
ZONA 2 – OF 402
Entrada 21.9 0.884 - -
Salida 15.1 0.848 - -
Pto. De 12.19 0.8199 11654.35052 0.00929
Insuflamiento
Pto. De Mezcla 16 - - 0.01
Pto. X 14.95 - - -

Total 14.684
Sensible 10.637
Latente 4.047

8.275
Caudal de insuflamiento CFM

5623.774
ZONA 3 – OF 403

Entrada 21.9 0.884 - -
Salida 15.1 0.848 - -
Pto. De 12.41 0.8213 13976.35093 0.00965
Insuflamiento
Pto. De Mezcla 16.07 - - 0.0101
Pto. X 15.2 - - -

Total 16.916
Sensible 12.895
Latente 4.021
pág. 23

6.289

6756.347
ZONA 4 – HALL

Entrada 21.9 0.884 - -
Salida 15.1 0.848 - -
Pto. De 11.95 0.8191 2845.92 0.00914
Insuflamiento
Pto. De Mezcla 16.05 - - 0.0114
Pto. X 14.9 - - -

Total 3.859
Sensible 2.776
Latente 1.082

6.432

1372.059
pág. 24
5. DISEÑO DE DUCTOS
Del acápite de Psicrometría obtenemos los caudales en cfm de cada equipo.

Caudal de insuflamiento
CFM
ZONA 1 OF 401 7164.546
ZONA 2 OF 402 5623.774
ZONA 3 OF 403 6756.347
ZONA 4 HALL 1372.059
ZONA 1 ZONA 2
pág. 25
ZONA 3 ZONA 4
Estos son los ductos dimensionados.

D1(inch) D2(inch)
ZONA 1 OF 401 20 50
ZONA 2 OF 402 20 40
ZONA 3 OF 403 20 50
ZONA 4 HALL 20 12
pág. 26
6. RESULTADOS.
CÁLCULO DE CARGA TÉRMICA
QS(BtuH) QL(BtuH) QT(BtuH) fcs

ZONA 1 OF 401 139322 15355 154677 0.901
ZONA 2 OF 402 113963 20617 134580 0.847
ZONA 3 OF 403 131575 17617 149192 0.882
ZONA 4 HALL 29459 6115 35574 0.828
PSICROMETRÍA – CAPIDAD DE EQUIPOS.
Caudal de insuflamiento
QS(tons) QL(tons) QT(tons)
(CFM)
ZONA 1 OF 401 13.380 4.166 17.546 7164.546
ZONA 2 OF 402 10.637 4.047 14.684 5623.774
ZONA 3 OF 403 12.895 4.021 16.916 6756.347
ZONA 4 HALL 2.776 1.082 3.859 1372.059
Ductos esta presentado en la hoja anterior.
7. CONCLUSIONES
 Se obtuvo la carga térmica de los ambientes con valores muy parecidos en las oficinas ya
que varían en pocas condiciones, también las áreas y usos son parecidos. En cambio sí hay
variación con la zona 4, por el hecho de ser un Hall con corredores, que hemos tomado un
solo ambiente.
 En el cálculo de la capacidad de equipo nos salió mayor que el software Elite, ya que como
lo habíamos mencionado tenía una Psicrometría básica. Con ayuda de la metodología
enseñada en clase hemos dimensionado de mejor forma los equipos; también obtuvimos
el datos de caudal de insuflamiento importante para el diseño de ductos
 En el diseño de ductos, hemos tenido como criterio que la velocidad interna sea menor a
1200 pies por minuto, dimensionado con lados de 20 pulgadas como base.
pág. 27
8. RECOMENDACIONES
 Tener en cuenta el tipo de piso que se calculará (si es en primer piso, intermedio o último)
para tomar en consideración el techo y suelo en el ingreso de los coeficientes de
transferencia (Roof Type).
 Considerar una hora de más en el horario de oficinas, en nuestro caso se comienza a las
8am y se culmina a las 6pm, a continuación consideramos una hora adicional.
 Revisar la orientación de los muros y el flujo de calor que le es propio, para constatar que
los valores ingresados de la tabla son los correctos.
 En el caso de psicrometría es más sencillo hacer en una macro en Excel, ya que este
proceso lo realizamos hasta 4 veces.
 En el diseño de ductos hemos tomado como base las dimensiones de 20’’ para un cálculo
preliminar.
pág. 28
ANEXO 1
CUADRO DE ASISTENCIAS Y NOTAS
Reuniones:
Tema: Planteamiento de objetivos y responsabilidades Fecha: 03/10/2015

Nombre Código Participación (%)
Emilio R. Grandy Gonzales 20112601K 40
Pablo C. Salas Cárdenas 20111248E 60
Tema: Análisis de la carga térmica Fecha: 03/10/2015

Gustavo Armando Gamarra Horna 20114093B 60
Tema: Psicrometría Fecha: 17/10/2015

Tema: Cálculos del ducto Fecha: 24/10/2015

Tema: Redacción del documento final Fecha: 31/10/2015

Cuadro de notas:
Nota de trabajo Fecha: 31/10/2015

Nombre Código Nota
pág. 29

Monografí A: CURSO: Refrigeración y Aire Acondicionado - MN374 A Periodo Académico: 2019-I Tema

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Monografí A: CURSO: Refrigeración y Aire Acondicionado - MN374 A Periodo Académico: 2019-I Tema

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DEds INGENIERÍA

FACULTAD DE INGENIERÍA MECÁjbhhNICA

CURSO: Refrigeración y Aire Acondicionado – MN374 A

PERIODO ACADÉMICO: 2019-I

CÁLCULO DE CARGA TÉRMICA, PSICOMETRÍA Y DISEÑO DE DUCTOS

 Gamarra Horna, Gustavo Armando 20114093B

ENTREGA DE LA MONOGRAFÍA: 08/05/2019

INFORME CALIFICADO POR: Ing. Ravelo

2. CÁLCULO DE LA CARGA TÉRMICA

CALOR SENSIBLE DE LAS PERSONAS

b. CÁLCULOS DEL “U”

Para el cálculo de los coeficientes globales en las paredes interiores se toma:

 R1: Resistencia de la película del aire Interno.

Datos de R para cada ítem:

Calculo de las resistencias en (m2.Hr.°C/ kcal)

Para R_1 y R_5 de tablas entre 1000.

Para R_2 y R_4 consideramos espesores de 25 mm con 1.6 m.Hr.°C/ kcal.

Paredes y ventanas U (kcal/m2.Hr.°C) U(Btu/ft2.Hr.°F)

3. CALCULO DE LA CARGA TÉRMICA - PASOS EN EL SOFTWARE

En la pestaña “More Design”, no contaremos con falso techo.

En “MASTER DATA”, ingresamos los datos de U para techos, paredes, vidrios y

Pestaña techos Pestaña paredes

En “AIR HANDLER DATA”, ingresamos los datos de cada zona.

En la pestaña de “General” se ingresan los mismos datos en las 4 zonas:

En la pestañas “Infil & Vent” ingresamos datos para cada zona.

En “ZONE DATA”, ingresamos los datos de cada zona.

Capacidad de equipo (tons)

Cantidad de agua drenada (kg/h)

Capacidad de equipo (tons)

Cantidad de agua drenada (kg/h)

Caudal de insuflamiento CFM

Propiedades h (Kcal/kg) v (m3/kg) mi (kg/h) W (kgw/kgda)

Capacidad de equipo (tons)

Cantidad de agua drenada (kg/h)

Caudal de insuflamiento CFM

Propiedades h (Kcal/kg) v (m3/kg) mi (kg/h) W (kgw/kgda)

Capacidad de equipo (tons)

Cantidad de agua drenada (kg/h)

Caudal de insuflamiento CFM

Del acápite de Psicrometría obtenemos los caudales en cfm de cada equipo.

Estos son los ductos dimensionados.

CÁLCULO DE CARGA TÉRMICA

QS(BtuH) QL(BtuH) QT(BtuH) fcs

PSICROMETRÍA – CAPIDAD DE EQUIPOS.

Ductos esta presentado en la hoja anterior.

Tema: Planteamiento de objetivos y responsabilidades Fecha: 03/10/2015

Tema: Análisis de la carga térmica Fecha: 03/10/2015

Tema: Psicrometría Fecha: 17/10/2015

Tema: Cálculos del ducto Fecha: 24/10/2015

Tema: Redacción del documento final Fecha: 31/10/2015

Nota de trabajo Fecha: 31/10/2015

También podría gustarte
