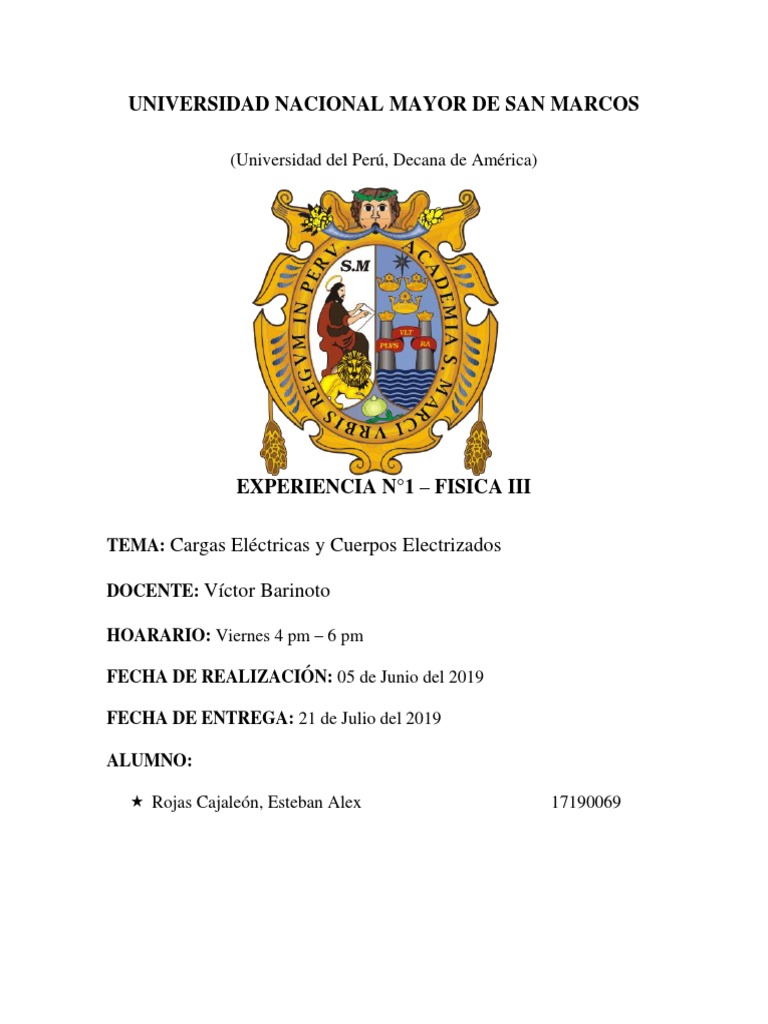

HOARARIO: Viernes 4 pm – 6 pm
ALUMNO:
I. Objetivos .................................................................................................................................... 2
II. Materiales............................................................................................................................... 2
III. Fundamento Teórico ............................................................................................................. 3
III.1 Generador Electrostático (Maquina de Wimshurst) ......................................................... 3
III.2 Generador Electrostático: Maquina De Van De Graff ........................................................... 4
IV. Procedimiento ............................................................................................................................ 7
V. Cuestionario ............................................................................................................................. 12
VI. Conclusiones ........................................................................................................................ 19
VII. Bibliografía .......................................................................................................................... 20
Cargas Eléctricas y Cuerpos Electrizados
Experiencia Nº1
I. Objetivos
II. Materiales
Péndulos de tecnoport
Electroscopio
Barras de acetato y vinilito
Máquina de Wimshurst
Máquina de Van de Graaff
III. Fundamento Teórico
Se atribuye a Thales de Mileto (640 – 548 A. C.) haber observado que un trozo de
ámbar frotado con un paño o una piel adquiere la propiedad de atraer cuerpos livianos.
William Gilbert (1540 – 1603) comprobó que no sólo el ámbar al ser frotado atraía
cuerpos ligeros, sino también lo hacían muchos otros cuerpos como el vidrio, la
ebonita, la resina, el azufre, etc. Cuando sucede esto se dice que el cuerpo ha sido
electrizado por frotamiento. Otras formas de electrización son: por contacto y por
inducción.
Aplicó el término eléctrica para la fuerza que ejercen estas sustancias después de ser
frotadas. Fue el primero en utilizar términos como “energía eléctrica”, “atracción
eléctrica” y “polo magnético”. Quizá su aportación más importante fue la
demostración experimental de la naturaleza magnética de la Tierra. También se
observa la existencia de una cierta carga eléctrica que es la causante de las
atracciones, o también las repulsiones que se producen.
Existen dos tipos de cargas eléctricas. Se comprueba experimentalmente que cuerpos
con cargas eléctricas de igual tipo se repelen, mientras que los del tipo distinto se
atraen. Los dos tipos de cargas eléctricas existentes son denominados cargas positivas
y cargas negativas. A un cuerpo que no esté cargado eléctricamente se le denomina
cuerpo electrostáticamente neutro, en este caso decimos que tienen igual número de
cargas de ambos tipos.
Funcionamiento:
Van de Graff inventó el generador que lleva su nombre en 1931, con el propósito de producir
una diferencia de potencial muy alta (del orden de 20 millones de volts) para acelerar
partículas cargadas que se hacían chocar contra blancos fijos. Los resultados de las colisiones
nos informan de las características de los núcleos del material que constituye el blanco.
El generador de Van de Graff es un generador de corriente constante, mientas que la batería
es un generador de voltaje constante, lo que cambia es la intensidad dependiendo que los
aparatos que se conectan.
El generador de Van de Graff es muy simple, consta de un motor, dos poleas, una correa o
cinta, dos peines o terminales hechos de finos hilos de cobre y una esfera hueca donde se
acumula la carga transportada por la cinta.
Existe la posibilidad de cambiar la polaridad de las cargas que transporta la cinta cambiando
los materiales de la polea inferior y de la cinta. Si la cinta está hecha de goma, y la polea
inferior está hecha de nylon cubierto con una capa de plástico, en la polea se crea una carga
negativa y en la goma positiva. La cinta transporta hacia arriba la carga positiva. Esta carga
como ya se ha explicado, pasa a la superficie del conductor hueco.
Si se usa un material neutro en la polea superior E la cinta no transporta cargas hacia abajo.
Si se usa nylon en la polea superior, la cinta transporta carga negativa hacia abajo, esta carga
viene del conductor hueco. De este modo, la cinta carga positivamente el conductor hueco
tanto en su movimiento ascendente como descendente.
IV. Procedimiento
B.- Experimentamos la interacción entre las barras cargadas y las esferas de tecnoport
que está suspendida en el péndulo eléctrico.
07. Conectamos las botellas de Leyden y anotamos lo observado. Los pasos observados
5, 6 y 7 se efectúan girando las manecillas del equipo.
17.- Carril de rodamiento con bolas; Colocamos sobre el soporte la placa de base, y el
carril de rodamiento de bolas. Al hacerlo, nos aseguramos de que la distancia de carril de
rodamiento con bolas no caiga hacia un lado. Colocamos la bola, limpia y seca, sobre la
placa de base de tal manera que entre en contacto con el canto del electrodo superior.
Conectamos la fuente de alimentación y suministrar lentamente la carga, anotamos lo
observado.
18.- Conectamos la máquina de Van Der Graff, a la fuente de 250V de C.A. tuvimos
cuidado.
19.- Una vez encendido, la faja vertical comenzara a girar, identificamos el signo de las
carga de la esfera, con la ayuda de un electroscopio.
El máximo valor del ángulo observado que se desvía las hojuelas es de 90º
B. PENDULO ELECTRICO
1. Acercamos cualquiera de las barras, sin frotarla, a la esfera de tecnoport que está
suspendida en el péndulo eléctrico, muestra la ilustración.
Se observa que las bolitas de tecnoport se atraen con la barra. Pero entre
ellas se repelieron, después de sacar la barra.
11. Manteniendo cerca de la esfera metálica la barra de acetato, retiramos el dedo que
se había colocado sobre ella. Anotamos lo observado.
13. Repetimos los pasos 7, 8,9 y 10 con la barra de vinilito que ha sido previamente
frotada con el paño de lana.
V. Cuestionario
Carga de tecnoport
Atrae el tecnoport Positiva (𝜎+)
Repele el tecnoport Negativa (𝜎−)
Por influencia, la bola blanca empezará a ser atraída por la bola negra.
(La bola blanca se polarizará).
Sabemos:
∑ 𝐹𝑦 = 0
𝑇𝑐𝑜𝑠 ∝= 𝑚𝑔 … … … … … . . (1)
∑ 𝐹𝑥 = 0
𝑇𝑠𝑒𝑛 ∝= 𝐹 … … … … … … . (2)
𝐹 = 𝑚𝑔 𝑡𝑎𝑛 ∝
De acuerdo con la ley de Coulomb:
𝑘 𝑞2
𝐹=
𝐿2
𝑞 = 9.65 𝑥 10−8 𝑐
VI. Conclusiones
http://www.etitudela.com/Electrotecnia/principiosdelaelectricidad/carga
ycampoelectricos/contenidos/01d56993080930f36.html
https://institutosanisidoro.com/fisica-quimica/maquina-de-
winshurst.html
http://www.sc.ehu.es/sbweb/fisica/elecmagnet/campo_electrico/graaf/
graaf.htm
https://www.monografias.com/trabajos100/generador-van-der-
graaf/generador-van-der-graaf.shtml
