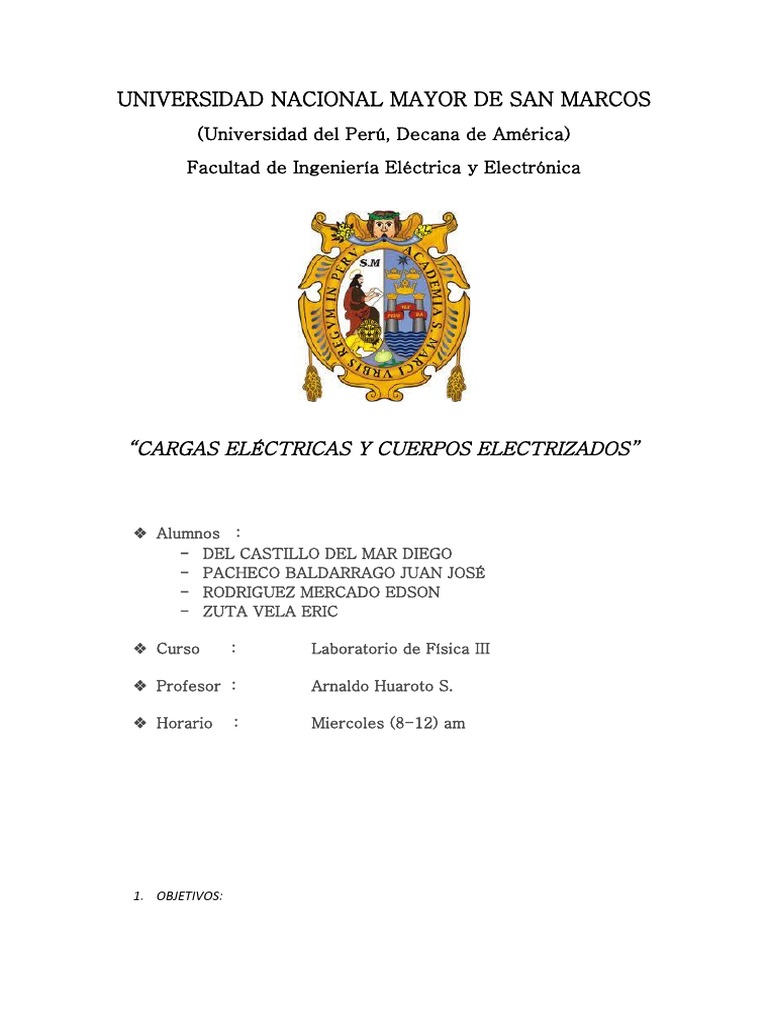

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

(Universidad del Perú, Decana de América)

Facultad de Ingeniería Eléctrica y Electrónica

“CARGAS ELÉCTRICAS Y CUERPOS ELECTRIZADOS”

 Alumnos :
- DEL CASTILLO DEL MAR DIEGO
- PACHECO BALDARRAGO JUAN JOSÉ
- RODRIGUEZ MERCADO EDSON
- ZUTA VELA ERIC

 Curso : Laboratorio de Física III

 Profesor : Arnaldo Huaroto S.

 Horario : Miercoles (8-12) am

1. OBJETIVOS:
  Comprobar experimentalmente la existencia de una de las propiedades de la materia
llamada carga eléctrica.

 Experimentar con la electrificación de los cuerpos mediante las diversas formas.

 Verificar la interacción electrostática entre cargas de igual signo y de signos opuestos.

 Conocer el funcionamiento y los principios físicos de un generador Electrostático-

máquina de Wimshurst y el generador de Van de Graaff.

2. MATERIALES

-El equipo de electrostática U8491500 consta de un tablero de destellos, cubierta de

electrodos esféricos, rueda con punta, barra de fricción de plástico, con clavijero de 4 mm,
soporte de depósito , rodamiento de agujas con clavija de conexión , soporte con gancho
para péndulo doble de bolitas de saúco, clavija de conexión en pantalla de seda en varilla,
trozos de médula de saúco , tablero de base en clavija de conexión y carril de rodamiento
con bolas, cadenas de conexión, esfera conductora de 30mm de diámetro, con clavija de
conexión, cubierta con electrodos de punta, pie de soporte, varilla de soporteaislada,
con manguitos de soporte y de conexión y juego de campanas.

- Péndulos de tecnoport

- Electroscopio

- Barras de acetato y vinilita

- Máquina de Wimshurst, modelo U15310.

- Generador de Van de Graaff

 3. FUNDAMENTO TÉORICO.

Se atribuye a Tales de Mileto (640-548 A.C.) haber observado que un trozo de ámbar
frotado con un paño o una piel adquiere la propiedad de atraer cuerpos livianos. W.
Gilbert(1540 – 1603) comprobó que no sólo el ámbar al ser frotado atraía cuerpos
ligeros, sino también lo hacían muchos otros cuerpos como el vidrio, la ebonita, la resina
el azufre, etc. Cuando sucede esto se dice que el cuerpo ha sido electrizado por frotamiento.
Aceptamos que ha aparecido en ellos una “cantidad de electricidad” o una cierta carga
eléctrica que es la causante de las atracciones, o repulsiones entre ellas.

Existen dos tipos de cargas eléctricas. Se comprueba experimentalmente que cuerpos con
cargas eléctricas de igual tipo se repelen, mientras que los de tipo distinto se atraen. Los dos
tipos de cargas eléctricas existentes son denominadas cargas positivas y cargas negativas. A un
cuerpo que no esté cargado eléctricamente se le denomina cuerpo electrostáticamente
neutro, en este caso decimos que tiene igual número de cargas de ambos tipos.

GENERADOR ELECTROSTÁTICO: MÁQUINA DE WIMSHURST

La máquina de Wimshurst es un generador electrostático de alto voltaje desarrollado

entre1880 y 1883 por el inventor británico James Wimshurst (1832 - 1903). El generador
electrostático sirve para generar altas tensiones constantes, no son peligrosas al contacto.

Partes del Generador Electrostático:

(1) Disco de acrílico con placas de estaño El generador electrostático consta de dos discos de
cristal acrílico, de igual tamaño, montados sobre un eje horizontal, paralelamente, y con
escasa distancia entre sí.

(2) Listón de aislamiento, el cual se encuentra atornillado al eje.

(3) Barra de electrodos, Éstas se encuentran conectados con las barras de electrodos, cuyos
extremos tienen forma de doble esfera y entre las que se efectúa la descarga de chispas.

(4) Botellas de Leyden.

(5) interruptor de aislamiento.

(6) Conductor transversal con pinceles de metal La cara externa de los discos está ocupada
circularmente por hojas de estaño. Frente a cada disco, se ha fijado al eje un conductor
transversal, girable, con dos “pinceles” de metal, que frotan las hojas de estaño.

(7) Estribo con escobillas. Para la toma de corriente se emplean dos escobillas fijadas a un
estribo, en el extremo del listón de aislamiento. La distancia entre las escobillas y los discos es
regulable, y debe ser de algunos milímetros.
Funcionamiento:

Bajo los pinceles, las cargas positivas o negativas de las hojas de estaño del disco 2 ejercen
una influencia sobre las del disco 1. Y estas, por otra parte, influencian las cargas de las hojas
de estaño del disco 2, cuando estas pasan por el pincel que se encuentra enfrente.
Las cargas son entonces absorbidas por las escobillas y se conducen, para su descarga,
a las barras de electrodos o las botellas de Leyden por medio de las esferas
conductoras. La longitud de las chispas depende del diámetro del disco.

GENERADOR ELECTROSTÁTICO; MÁQUINA DE VAN DE

GRAAFF:

El generador de Van de Graaff, GVG, es un aparato

utilizado para crear grandes voltajes.

En realidad es un electróforo de funcionamiento continuo.

Se basa en los fenómenos de electrización por contacto y
en la inducción de carga. Este efecto es creado por un
campo intenso y se asocia a la alta densidad de carga en
las puntas. El primer generador electrostático fue
construido por Robert Jemison Van de Graaffen el año
1931 y desde entonces no sufrió modificaciones
sustanciales.

Existen dos modelos básicos de generador:

a) El que origina la ionización del aire situado en su parte inferior, frente a la correa, con
un generador externo de voltaje (un aparato diferente conectado a la red eléctrica y que crea
un gran voltaje)

b) El que se basa en el efecto de electrización por contacto. En este modelo el motor

externo sólo se emplea para mover la correa y la electrización se produce por contacto.
Podemos moverlo a mano con una manivela y funciona igual que con el motor.

En los dos modelos las cargas creadas se depositan sobre la correa y son transportadas hasta
la parte interna de la cúpula donde, por efecto Faraday, se desplazan hasta la parte externa de
la esfera que puede seguir ganando más y más hasta conseguir una gran carga.

Consta de: (Figura 02)

1.- Una esfera metálica hueca en la parte superior.

2.- Una columna aislante de apoyo que no se ve en el

diseño de la izquierda, pero que es necesaria para soportar el
montaje.

3.- Dos rodillos de diferentes materiales: el superior, que

gira libre arrastrado por la correa y el inferior movido por un
motor conectado a su eje.

4.- Dos “peines” metálicos (superior e inferior) para

ionizar el aire. El inferior está conectado a tierra y el
superior al interior de la esfera.

5.- Una correa transportadora de material aislante (el ser de

color claro indica que no lleva componentes de carbono quela
harían conductora).

6.- Un motor eléctrico montado sobre una base aislante

cuyo eje también es el eje del cilindro inferior. En lugar del
motor se puede poner un engranaje con manivela para
mover todo a mano.
Funcionamiento (Figura -03)

Una correa transporta la carga eléctrica que se forma en la

ionización del aire por el efecto de las puntas del peine
inferior y la deja en la parte interna de la esfera superior.

El intenso campo eléctrico que se establece entre el rodil o

y las puntas del “peine” situadas a unos milímetros de
la banda, ioniza el aire.

Los electrones del peine no abandonan el metal pero

el fuerte campo creado arranca electrones al aire
convirtiéndolo en plasma conductor -efecto Corona- y
al ser repelido por las puntas se convierte en eléctrico
negativo.

Parte superior

Las puntas del peine se vuelven positivas y las cargas negativas se van hacia el interior de la
esfera.

Un generador de Van de Graaff no funciona en el vacío.

La eficacia depende de los materiales de los rodillos y de la

correa. El generador puede lograr una carga más alta de la
esfera si el rodillo superior se carga negativamente e induce en
el “peine “cargas positivas que crean un fuerte campo frente
a él y contribuyen a que las cargas negativas se vayan hacia la
parte interna de la esfera. El efecto es que las partículas de
aire cargadas negativamente se van al “peine” y le ceden el
electrón que pasa al interior de la esfera metálica de la
cúpula que adquiere carga negativa.

Por el efecto Faraday (que explica por qué se carga tan bien una
esfera hueca) toda la carga pasa a la esfera y se repele
situándose en la cara externa. Gracias a esto la esfera sigue
cargándose hasta adquirir un gran potencial y la carga pasa del “peine” al interior.
 4. PROCEDIMIENTO:

 Ubique en la mesa de trabajo en la posición más adecuada la máquina de Wimshurst

y Van De Graaff.

 Experimente la Interacción entre las barras cargadas y la esfera de tecnoport que está
suspendida en el péndulo eléctrico

A-1 Maquina de Wimshurst

01.- Identifique las partes de las máquinas electrostáticas

02.- Gire lentamente la manivela en sentido horario, los

conductores transversales deben señalar, por arriba, hacia
la izquierda y por debajo, hacia la derecha, en un ángulo de
45°, en relación con la barra de aislamiento.

03.- Mantenga el interruptor de aislamiento abierto y anote

lo observado.

04.- Ahora cierre el interruptor, anote lo observado.

05.- Conecte las botellas de Leyden, anote lo observado.

Los pasos 2, 3 y 4 se efectúan girando las manivelas

del equipo.

06.- Determine la polaridad del generador electrostático por medio de un electroscopio. Este
último se carga con un electrodo y se toca luego con una barra de plástico previamente
frotada con lana, anote el signo de la carga.

07.- Ahora acerque una lámpara de fluorescente y anote lo observado, identifique la polaridad
de la lámpara.
08.- Descarga de punta (figura -04); colocar la rueda de punta sobre el
rodamiento de agujas en el soporte, conectar la fuente de carga y
transmitir la carga, anote lo observado.

09.- Péndulo doble; (figura -05) colocar un péndulo de bolitas de

saúco en soporte con gancho, conectar a la fuente de carga y
transmitir una carga a través de ésta, anote lo observado.

10.- Clavija de conexión en pantalla de seda; (figura-06) colocar la

clavija de conexión en pantalla de seda sobre el soporte, conectar a las
fuentes de carga y acrecentar lentamente la carga aplicada, anote lo observado.

11.- Juego de campanas; (figura -07) colocar sobre el juego de campanas, conectar la fuente
de carga y aumentar lentamente la carga suministrada, anote lo observado.

12.- Tablero de destellos; ( figura -08) colocar el tablero de destellos en el soporte, conectar
las fuentes de carga y aumentar lentamente el volumen de la carga suministrada, anote lo
observado.

13.- Danza eléctrica; ( figura -09) colocar el tablero de base sobre el soporte, colocar sobre él
bolitas de saúco de 5 a 8 unidades, y poner encima de la cubierta con electrodos
esféricos invertida, conectar la fuente de carga y aumentar lentamente la cantidad de
carga suministrada, anote lo observado.

14.- Aparato fumívoro; (figura – 10) colocar el tablero de base sobre el soporte, invertir sobre
Este la cubierta con electrodos de punta y conectar la fuente de carga. Hacer penetrar en la
cubierta el humo de un cigarro o de una vela de humo, anote lo observado.

15.- Carril de rodamiento con bolas; (figura -11). Colocar sobre el soporte la placa de base, y
el carril de rodamiento de bolas. Al hacerlo, asegúrese de que la distancia del carril de
rodamiento con bolas no caiga hacia un lado. Coloca la bola, limpia y seca, sobre la placa
de base de tal manera que entre en contacto con el canto del electrodo esférico superior.
Conectar la fuente de alimentación y suministrar lentamente la carga, anote lo observado

A-2 Máquina de Van De Graaff:

16.- Conecte la máquina de Van De Graaff, a la fuente de 250V de C.A. Tenga cuidado, si
tiene dudas consulte al profesor.

17.- Una vez encendida, la faja vertical comenzará a girar, identifique el

signo de la carga de la esfera, con la ayuda de un electroscopio, anote lo observado.

18.- Utilice los dispositivos efectuados en los procesos del 9 al 17, anote lo observado.

19.- Acerque el electroscopio lentamente a la esfera y anote el máximo valor del ángulo que
se desvía las hojuelas.
B. PÉNDULO ELÉCTRICO.

1. Acerque cualquiera de las barras, sin frotarla, a la esfera de tecnoport que está suspendida
en el péndulo eléctrico como muestra la

2. Frote la barra de acetato con el paño de seda, luego acérquela a la esfera de tecnoport.
Repita la operación frotando la barra de vinilito. Anote sus observaciones.

3. Ponga frente a frente dos esferas de tecnoport suspendidas en los péndulos eléctricos. A
continuación frote la barra de vinilito con el paño de lana, luego toque a la esfera 1 y a la
esfera 2. Anote sus observaciones.

4. Frote nuevamente la barra de acetato con el paño de seda y la barra de vinilito con el paño
de lana y toque la esfera 1 con la barra de acetato y a la esfera 2 con la barra de vinilito. Anote
sus observaciones.

5. Asigne el nombre que usted desee a las cargas eléctricas obtenidas en los pasos 3 y 4.

6. Frote nuevamente la barra de acetato con el paño de seda, luego toque la esfera 1 y la
esfera 2. Anote sus observaciones.

7. Frote nuevamente la barra de vinilito con el paño de lana, luego acérquela a la esfera 1 y
esfera 2. Anote sus observaciones

8. Acerque sin tocar la barra de acetato a la esfera 1, simultáneamente acerque sin tocar. La
barra de vinilito a la esfera 2. Anote sus observaciones.

9. La ilustración 3 nos muestra un electroscopio, aparato que nos permite observar si un

cuerpo está electrizado o no lo está. Acerque la barra de acetato previamente frotada con el
paño de seda a la esfera metálica del electroscopio. Anote sus observaciones.

10. Manteniendo cerca de la esfera metálica, la barra de acetato, coloque un dedo de su

mano sobre la esfera. Anote sus observaciones.

11. Manteniendo cerca de la esfera metálica la barra de acetato, retire el dedo que había
colocado sobre ella. Anote sus observaciones.

12. Retire la barra de acetato de la vecindad de la esfera metálica. Anote sus observaciones.

13. Repita los pasos 7, 8, 9 y 10 con la barra de vinilito que ha sido previamente frotada con el
paño de lana.
 5. CUESTIONARIO

1.- ¿Cómo puede Ud. determinar el signo de las cargas de las esferas de tecnoport? Explique.

Se puede utilizar la convención de Franklin que establece que la carga de la barra de vidrio es
positiva después de haberse frotado con la tela de seda, y la carga de la barra de ebonita es
negativa después de haberse frotado con la piel de conejo.

Para hallar el signo de la carga de las esferas de tecnoport, solo habría que acercar los
materiales ya cargados y observar si la esfera se aleja (signo igual al objeto) o se acerca a estos
(signo diferentes).

2.-En las experiencias efectuadas, ¿Cómo podría aplicarse el principio de superposición?

Explique

En el presente experimento podemos acercar a la esfera de un electroscopio, muchas barras

cargadas por distintos procedimientos y de cargas opuestas, entonces podemos observar que
las laminillas del electroscopio se abren y cierran indeterminadamente debido a la diversidad
de cargas que se están superponiendo sobre un punto, en ese caso: la esfera del electroscopio.

3.- Del experimento realizado, ¿Se puede deducir que tipo de carga se traslada de un cuerpo a
otro?

Si se puede, solo dependería de la carga de la varilla

Y si de lo contrario la varilla inicialmente hubiese tenido carga negativa, la esfera de tecnoport

se cargaría positivamente.
4.-Enuncie los tipos de electrización, explique cada caso.

Electrización por frotamiento

La electrización por frotamiento se explica del siguiente modo. Por efecto de la fricción, los
electrones externos de los átomos del paño de lana son liberados y cedidos a la barra de
ámbar, con lo cual ésta queda cargada negativamente y aquél positivamente. En términos
análogos puede explicarse la electrización del vidrio por la seda. En cualquiera de estos
fenómenos se pierden o se ganan electrones, pero el número de electrones cedidos por uno
de los cuerpos en contacto es igual al número de electrones aceptado por el otro, de ahí que
en conjunto no hay producción ni destrucción de carga eléctrica. Esta es la explicación, desde
la teoría atómica, del principio de conservación de la carga eléctrica formulado por Franklin
con anterioridad a dicha teoría sobre la base de observaciones sencillas.

Electrización por contacto

La electrización por contacto es considerada como la consecuencia de un flujo de cargas

negativas de un cuerpo a otro. Si el cuerpo cargado es positivo es porque sus correspondientes
átomos poseen un defecto de electrones, que se verá en parte compensado por la aportación
del cuerpo neutro cuando ambos entran en contacto, El resultado final es que el cuerpo
cargado se hace menos positivo y el neutro adquiere carga eléctrica positiva. Aun cuando en
realidad se hayan transferido electrones del cuerpo neutro al cargado positivamente, todo
sucede como si el segundo hubiese cedido parte de su carga positiva al primero. En el caso de
que el cuerpo cargado inicialmente sea negativo, la transferencia de carga negativa de uno a
otro corresponde, en este caso, a una cesión de electrones.
Electrización por inducción

La electrización por influencia o inducción es un efecto de las fuerzas eléctricas. Debido a que
éstas se ejercen a distancia, un cuerpo cargado positivamente en las proximidades de otro
neutro atraerá hacia sí a las cargas negativas, con lo que la región próxima queda cargada
negativamente. Si el cuerpo cargado es negativo entonces el efecto de repulsión sobre los
electrones atómicos convertirá esa zona en positiva. En ambos casos, la separación de cargas
inducida por las fuerzas eléctricas es transitoria y desaparece cuando el agente responsable se
aleja suficientemente del cuerpo neutro.

5.- ¿Por qué el cuerpo humano es un buen conductor de la electricidad?

Explique detalladamente.

Como se sabe, existen cuerpos que poseen la

propiedad de presentar mayor o menor resistencia
al paso de los electrones, conocidos como aislantes o
conductores respectivamente; dependiendo esta
propiedad de las características del cuerpo o materia
por donde circule dichos electrones. El cuerpo
humano es un buen conductor de la electricidad,
debido a que el 98% del mismo está formado por
agua y fluidos, los cuales poseen diferentes tipos de
minerales y compuestos, tales como: sales, ácidos,
hierro, calcio, etc. los cuales ya se ha demostrado
son elementos conductores. Tal es así que
dependiendo de otros factores (psicológicos,
somáticos), existen personas que puede "percibir" o sentir magnitudes de potencial hasta el
rango de los mV (milivoltios).
6.- Un objeto cargado positivamente se acerca a la esfera de un electroscopio y se observa que
las laminillas se cierran; y cuando se sigue acercando, sin tocar la esfera, de pronto las hojuelas
se abren. ¿Qué tipo de carga tiene el electroscopio?

El electroscopio tiene carga negativa ya que a un principio se encuentran separadas las

laminillas, cuando se acerca la carga negativa de las laminillas se van a la esfera y quedan con
carga neutra. Al acercarse más el objeto cargado positivamente, mayor cantidad de carga
negativa se va a la esfera metálica y nuevamente las laminillas quedan cargadas y se separan
pero esta vez con carga positiva.

7.- ¿Qué función cumple las botellas de Leyden en la máquina de Wimshurst?, explique
detalladamente.

La botella de Leyden es un dispositivo que permite

almacenar cargas eléctricas. Puede ser
considerada como el primer condensador. Se trata
de un condensador simple, de placas paralelas, o
en otros términos de un “acumulador de carga
eléctrica, que puede almacenar cantidades
sustanciales de carga.
Cuando la botella de Leyden se usa en
combinación con alguna máquina de fricción,
permite desarrollar cargas muy altas, del orden
kilovoltios.
Una vez cargada al máximo, la botella puede
descargarse de forma espontánea o mediante un
descargador; en ambos casos, produciendo una
chispa azul intenso, de características similares a
un rayo.
Una forma de crear botellas de Leyden en casa con materiales caseros es la típica del carrete
de fotos.
En ocasiones, las botellas de Leyden se unen a los generadores de VanderGraff para almacenar
la electricidad que estos crean.
8.- Durante el uso del generador electroestático se percibe un olor característico, investigue a
que se debe. Explique detalladamente.

En los generadores electroestáticos, el volumen de los gases dentro de los condensadores

siempre se reduce, esto se debe a que durante las descargas eléctricas se dan reacciones
químicas. Estos olores extraños fueron denominados por el científico van Marum como «el
olor de la materia eléctrica».

9.- Explique el poder de las puntas.

El poder de las puntas está íntimamente relacionado con el concepto de la rigidez dieléctrica.
Ésta es el mayor valor de campo eléctrico que puede aplicarse a un aislante sin que se vuelva
conductor. Este fenómeno fue descubierto hace 200 años por Benjamin Franklin, al observar
que un conductor con una porción puntiaguda en su superficie, descarga su carga eléctrica a
través del aguzamiento y por lo tanto no se mantiene electrizado.
Actualmente se sabe que esto se produce debido que en un conductor electrizado tiende a
acumular la carga en la región puntiaguda. La concentración de carga en una región casi plana
es mucho menor que la acumulación de carga eléctrica en un saliente acentuado. Debido a
esta distribución, el campo eléctrico de las puntas es mucho más intenso que el de las regiones
planas. El valor de la rigidez dieléctrica del aire en la porción más aguzada será sobrepasado
antes que en las otras regiones, y será por ello que el aire se volverá conductor y por allí
escapará la carga del conductor.

10.-Mencione al menos 5 aplicaciones del equipo de Van der Graff.

 Experimentos Físicos: Se usa para realizar experimentos en física nuclear en los que se
aceleraban partículas cargadas que se hacían chocar contra blancos fijos a gran
velocidad. Los resultados de las colisiones nos informan de las características de los
núcleos del material que constituye el blanco.
 Aceleración de electrones para esterilizar alimentos.
 Aceleración de electrones para esterilizar materiales usados en procesos industriales o
 Generar Rayos-X mediante grandes flujos de energía.
 Fines educativos y de instrucción en temas de cargas eléctricas, etc.
