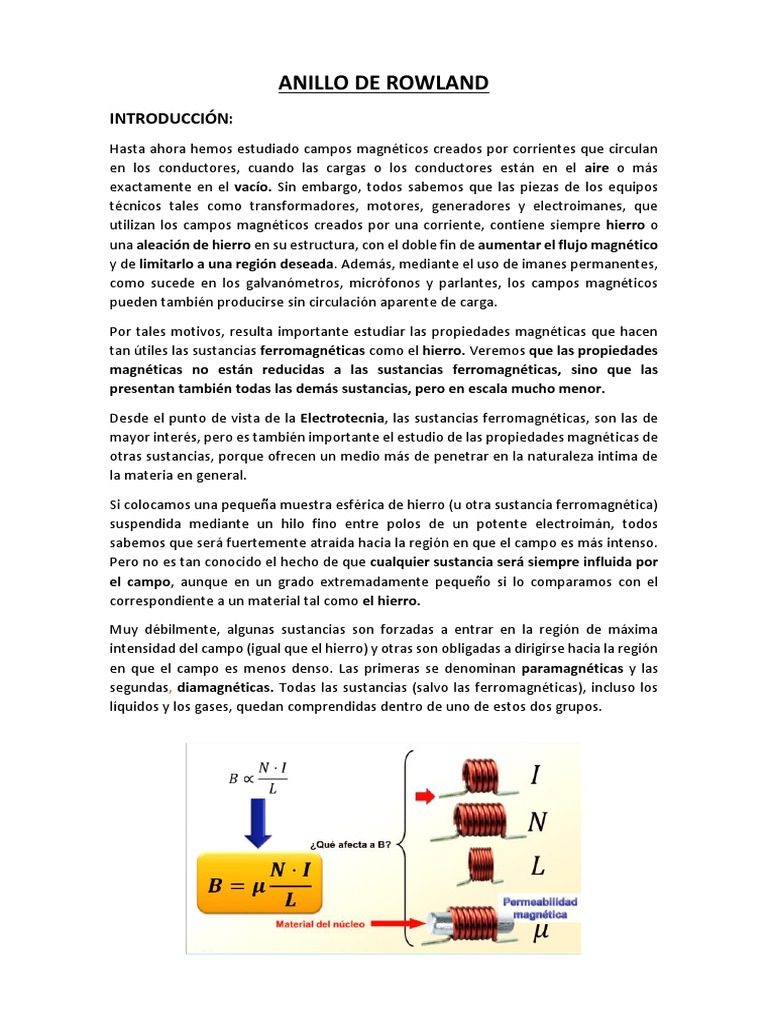

ANILLO DE ROWLAND

INTRODUCCIÓN:
Hasta ahora hemos estudiado campos magnéticos creados por corrientes que circulan
en los conductores, cuando las cargas o los conductores están en el aire o más
exactamente en el vacío. Sin embargo, todos sabemos que las piezas de los equipos
técnicos tales como transformadores, motores, generadores y electroimanes, que
utilizan los campos magnéticos creados por una corriente, contiene siempre hierro o
una aleación de hierro en su estructura, con el doble fin de aumentar el flujo magnético
y de limitarlo a una región deseada. Además, mediante el uso de imanes permanentes,
como sucede en los galvanómetros, micrófonos y parlantes, los campos magnéticos
pueden también producirse sin circulación aparente de carga.
Por tales motivos, resulta importante estudiar las propiedades magnéticas que hacen
tan útiles las sustancias ferromagnéticas como el hierro. Veremos que las propiedades
magnéticas no están reducidas a las sustancias ferromagnéticas, sino que las
presentan también todas las demás sustancias, pero en escala mucho menor.
Desde el punto de vista de la Electrotecnia, las sustancias ferromagnéticas, son las de
mayor interés, pero es también importante el estudio de las propiedades magnéticas de
otras sustancias, porque ofrecen un medio más de penetrar en la naturaleza intima de
la materia en general.
Si colocamos una pequeña muestra esférica de hierro (u otra sustancia ferromagnética)
suspendida mediante un hilo fino entre polos de un potente electroimán, todos
sabemos que será fuertemente atraída hacia la región en que el campo es más intenso.
Pero no es tan conocido el hecho de que cualquier sustancia será siempre influida por
el campo, aunque en un grado extremadamente pequeño si lo comparamos con el
correspondiente a un material tal como el hierro.
Muy débilmente, algunas sustancias son forzadas a entrar en la región de máxima
intensidad del campo (igual que el hierro) y otras son obligadas a dirigirse hacia la región
en que el campo es menos denso. Las primeras se denominan paramagnéticas y las
segundas, diamagnéticas. Todas las sustancias (salvo las ferromagnéticas), incluso los
líquidos y los gases, quedan comprendidas dentro de uno de estos dos grupos.
OBJETIVOS:
Se busca ver las propiedades de diferentes materiales conductores (anillos de rowland),
y también hallar su permeabilidad magnética del material del núcleo.
La permeabilidad magnética se podrá hallar, obteniendo los valores de H, que se podrá
obtener con la ayuda del amperímetro, y B con la ayuda de un galvanómetro, una vez
que tengamos estos 2 valores, se podrá hallar la permeabilidad magnética de cualquier
material usado.

Como las ondas electromagnéticas viajan a través del vacío, la permeabilidad magnética
de referencia va a ser la del vacío, es decir la ausencia de material, de hecho los campos
magnéticos viajan con la misma facilidad a través del aire, así que la permeabilidad
magnética del vacío lo designamos como 𝑢0 , esto se usa también cuando el anillo no
tiene núcleo.

Una vez que se tenga la permeabilidad del aire, colocamos un núcleo de cualquier otro
material, en este caso como se ve en el gráfico de ferrita y obtenemos su permeabilidad
magnética 𝑢𝑓
MATERIALES:
Toroide de fierro Alambre (cat 23 y 25)

Potenciómetro o reóstato Pantalla Lcd

Multitester Arduino Básico

Sensor de campo magnético Transformador

DESARROLLO:
Según el grafico que se verá a continuación, lo primero q se hace una vez ya armado el
circuito con el anillo de rowland, esla resistencia elcircuito que será conectado al
transformador que botara un voltaje el cual que tendrá el devanado primario, luego
leemos el amperaje resultante en el amperímetro y calculamos la excitación magnética
H. Después tendremos que usar el medidor de campo con efecto hall para leer B
(inducción magnética) del segundo devanado.
Este proceso se seguirá repitiendo, pero esta vez variando el potenciómetro con otro
valor de resistencia, para obtener nuevos valores de H y B.
Teniendo H y B se puede representar mediante un gráfico. En el eje x estaría H y eje y
B.

Funcionamiento del anillo de rowland

La corriente eléctrica que
fluye en la bobina de
magnetización dicta la
intensidad del campo
magnético. En el material La
bobina de muestreo
produce un voltaje
proporcional a la tasa de
cambio del campo
magnético en el material Al
medir el tiempo integral del
voltaje en la bobina de
muestreo versus la
corriente en la bobina de
magnetización, se obtiene
la curva de histéresis. La
densidad de flujo dentro del
anillo puede medirse
abriendo rápidamente el
interruptor S, con lo que se
anula la corriente magnetizante. Al hacer esto, comprobaremos que la densidad de flujo
determinada por la desviación del galvanómetro balístico no coincide con la calculada
mediante la ecuación . Si el núcleo (muestra) de la bobina es una sustancia
ferromagnética, el valor de la densidad de flujo será enormemente mayor, si es una
sustancia paramagnética será ligeramente mayor y si es una sustancia diamagnética será
ligeramente menor. Las diferencias en los dos últimos casos son tan pequeñas, que este
método no es práctico para investigar sobre estas sustancias, pero su fundamento es
tan sencillo que simplifica el análisis teórico con respecto a otros métodos. El aumento
o disminución de flujo en el núcleo, por encima o por debajo del debido a la corriente
magnetizante, procede de los efectos magnéticos de los electrones que comnstituyen
los atomos.

Histéresis
Una curva de imantación tal como la
representada en la figura , expresa la
relación entre la densidad de flujo B en
una sustancia ferromagnética y la
excitación correspondiente H, siempre
que la muestra se encuentre inicialmente
desimantada y la excitación magnética
aumente de un modo continuo desde
cero. En tal situación, si la corriente
magnetizante en el arrollamiento de un
anillo aumenta de un modo continuo
desde cero hasta que la excitación
corresponda a la abscisa. Se ve que la
densidad de flujo en la muestra no
depende únicamente de la excitación
magnética, sino también de la historia magnética de la misma. La densidad de flujo B
dentro del hierro se invierte también, pero en la forma indicada en la figura ,
describiendo una curva cerrada en el plano B-H llamada ciclo de histéresis.
Cálculos matemáticos de anillo de rowland
Obtendremos la curva B=F(H)

Al anillo de rowland se le aplicar una corriente alterna ,donde usaremos una

resistencia en serie , y asi determinamos H.

𝑵ⅈ 𝑵ⅈ
𝑯= =
𝑳 𝟐𝝅𝒓
𝑳 = 𝟐𝝅𝒓

𝒗𝒑
𝑰=
𝑹
𝑵ⅈ 𝑵 𝑽𝝆 −
𝑯= =( )
𝑳 𝟐𝝅𝒓 𝑹
H es proporcional a Vp, y mientras exista un flujo variable esta inducirá
una fem en los terminales de la bobina secundario.
𝝏𝝓 𝝏𝑩 𝟏
𝒗𝒔 = −𝑵 𝝏𝒕 = 𝑵𝑨 𝝏𝒕 𝑩 = 𝑵𝑨 ∫ 𝒗𝒔 𝝏𝒕

MEDIDOR DEL CAMPO CON EL EFECTO HALL

El campo magnético ejerce una fuerza desviadora (Fuerza de Lorentz) sobre el conductor
o semiconductor. Esta fuerza causa la desviación de los portadores de carga que se
mueven a través del material. Como resultado, aparece una diferencia de potencial
(denominada voltaje de Hall) entre los extremos del conductor. Este voltaje es
proporcional a la intensidad del campo magnético aplicado y su polaridad depende del
signo de los portadores de carga. El efecto Hall se presenta en conductores y en
semiconductores. Las diferencias de potencial producidas en tiras metálicas son muy
pequeñas, siendo a menudo enmascaradas por el ruido. Por esto, los dispositivos
comerciales usan materiales semiconductores especiales, donde el efecto Hall es más
notable.
¿QUE ES EL EFECTO HALL?
El sensor de efecto Hall se sirve del efecto Hall para la medición de campos magnéticos
o corrientes o para la determinación de la posición en la que está.

Si fluye corriente por un sensor Hall y se aproxima a un campo magnético que fluye en
dirección vertical al sensor, entonces el sensor crea un voltaje saliente proporcional al
producto de la fuerza del campo magnético y de la corriente. Si se conoce el valor de la
corriente, entonces se puede calcular la fuerza del campo magnético; si se crea el campo
magnético por medio de corriente que circula por una bobina o un conductor, entonces
se puede medir el valor de la corriente en el conductor o bobina.

¿COMO FUNCIONA EL EFECTO HALL?

Estos dispositivos comerciales usan materiales semiconductores especiales, donde el

efecto Hall es más notables. En estos casos, el elemento básico es generalmente una tira
de Arseniuro de Galio (GaAs) o de indio (InAs) la cual, cuando se polariza mediante una
corriente constante y se sumerge en un campo magnético transversal a su superficie,
genera un voltaje proporcional a la intensidad del campo. Este voltaje es reforzado por
un amplificador operacional incorporado en el dispositivo y se procesa para
proporcionar una señal de salida útil.
IMÁGENES DEL TRABAJO
PROGRAMACION DE ARDUINO

#include <LiquidCrystal_I2C.h>
#include <Wire.h>
LiquidCrystal_I2C lcd (0x27,16,2);
float refVoltage=5.0/1023;
float sensorVolts;
int val1;
void setup()
{
// put your setup code here, to run once:
Wire.begin();
}
void loop()
{
val1=analogRead(0);
sensorVolts=refVoltage*(val1); lcd.begin(16,2);
lcd.clear(); lcd.backlight();
lcd.setCursor (0,0);
lcd.print("B:");
lcd.print((sensorVolts*895.5278)-2238,8193);
lcd.print(" Gauss ");
lcd.setCursor (0,1);
if(((sensorVolts*667)-1667)>2){lcd.print(" (Polo Norte)");};
if(((sensorVolts*667)-1667)<-2){lcd.print(" (Polo Sur)");};
// put your main code here, to run repeatedly; delay(100); }
