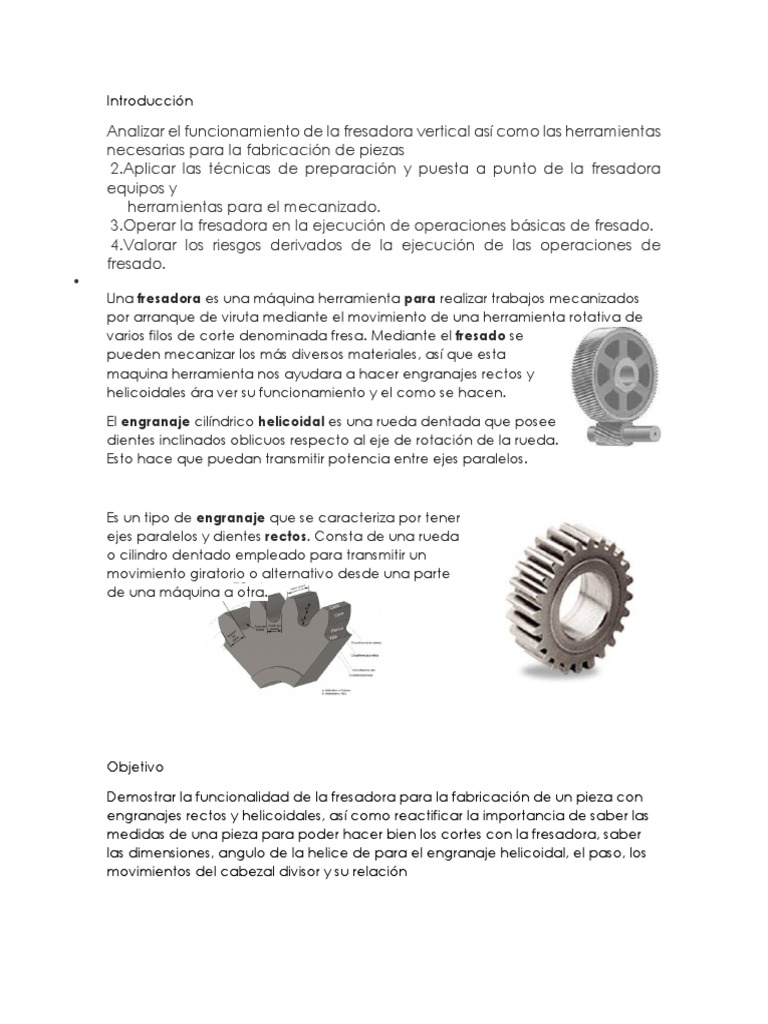

Introducción

Analizar el funcionamiento de la fresadora vertical así como las herramientas


necesarias para la fabricación de piezas
2.Aplicar las técnicas de preparación y puesta a punto de la fresadora
equipos y
herramientas para el mecanizado.
3.Operar la fresadora en la ejecución de operaciones básicas de fresado.
4.Valorar los riesgos derivados de la ejecución de las operaciones de
fresado.

Una fresadora es una máquina herramienta para realizar trabajos mecanizados
por arranque de viruta mediante el movimiento de una herramienta rotativa de
varios filos de corte denominada fresa. Mediante el fresado se
pueden mecanizar los más diversos materiales, así que esta
maquina herramienta nos ayudara a hacer engranajes rectos y
helicoidales ára ver su funcionamiento y el como se hacen.

El engranaje cilíndrico helicoidal es una rueda dentada que posee


dientes inclinados oblicuos respecto al eje de rotación de la rueda.
Esto hace que puedan transmitir potencia entre ejes paralelos.

Es un tipo de engranaje que se caracteriza por tener


ejes paralelos y dientes rectos. Consta de una rueda
o cilindro dentado empleado para transmitir un
movimiento giratorio o alternativo desde una parte
de una máquina a otra.

Objetivo

Demostrar la funcionalidad de la fresadora para la fabricación de un pieza con


engranajes rectos y helicoidales, así como reactificar la importancia de saber las
medidas de una pieza para poder hacer bien los cortes con la fresadora, saber
las dimensiones, angulo de la helice de para el engranaje helicoidal, el paso, los
movimientos del cabezal divisor y su relación
Procedimiento

Determinar las dimensiones


Pa = paso aparente
Pn: paso normal
𝑧´+𝑧
Pd: paso diametral= 𝑃𝑛
De: diámetro exterior
Dp: diámetro primitivo
P: paso
Ph: paso de la hélice

𝑧
P= 𝐷𝑒= 12
z´= 12 (cos)3 15°= 13
πD Pn πD π(.840)
tanα= 𝑃𝑛= tan 14 = tan 14 = 10.58 = 268 mm
z+2
De = 𝑃𝑛
Pn= 14
z
Dp= 𝑃 = .840
2.157
ht = 14
= 0.154 = 39 mm
40P2 168 40
i = P1 = 40(4)/268 = 268 = 67
22
i22 = 23
Z= 67
Z= 40
Profundidad total= 3.9
No. dientes= 12
Vueltas= 3 1/3
1.- monaje de la herramienta


1.- La parte activa se monta directamente sobre
el cuerpo de mango cónico, sujetándose ésta
mediante un tornillo En este sistema se pueden montar
herramientas de diversos diámetros.
2.- se monta la herramienta que hará el corte sobre la pieza, esta se moverá
verticalmente (de arriba hacia abajo, para hacer el debaste de la pieza para
hacer el engranaje recto

3.- Una vez ya instalada la pieza a fresar y la hermienta que hará el corte, se
prende la maquina herramienta, haciendo que se mueva ciertas revoluciones por
minuto.

4.- se empezara a hacer el corte para hacer en engranaje recto, cada que
termine un diente se dará un toral de tres vueltas para que se mueva la
herramienta de corte (imagen)
5.- una vez hecho el engranaje
recto se procederá a hacer el
engranaje helicoidal, para este
será necesario voltear el carro un
poco ya que este los dientes se
harán en forma de hélice

6 Una vez ya establecido el carro, se procederá a hacer el corte de la misma


manera que como se hizo el corte para el engranaje recto, y de igual manera se
darán tres vueltas cada vez que se acomplete un “ciclo” o cada vez que termine
de hacer una de las hélices del engranaje helicoidal

Una vez terminada se para la maquina y se desinstala la pieza

Resultado

Engrane
importante pata
le velocidad

No importa

No importa

Engrane
importante pata
le velocidad
Se dan tres
vueltas, se atora
en el orificio y se
vuelve a colorar el
seguro

Haciendo el corte del engrane


helicoidal
Haciendo el corte de el engrane
recto

Pieza terminada

Conclusión

Analizar el funcionamiento de la fresadora así como las herramienta


necesarias para la fabricación de piezas
2.Aplicar las técnicas de preparación y puesta a punto de la fresadora
equipos y
herramientas para el mecanizado.
3.Operar la fresadora en la ejecución de operaciones básicas de fresado.
Las maquinas fresadoras pueden ejecutar una gran cantidad de operaciones completa, como
cortes de ranura, planificaciones, perforaciones, etc siendo el cabezal universal divisor un
apieza muy importante para que estas maquins realicen las tareas y además estas practicas
nos orientan a los procesos metal.mecanico de arranque de viruta
