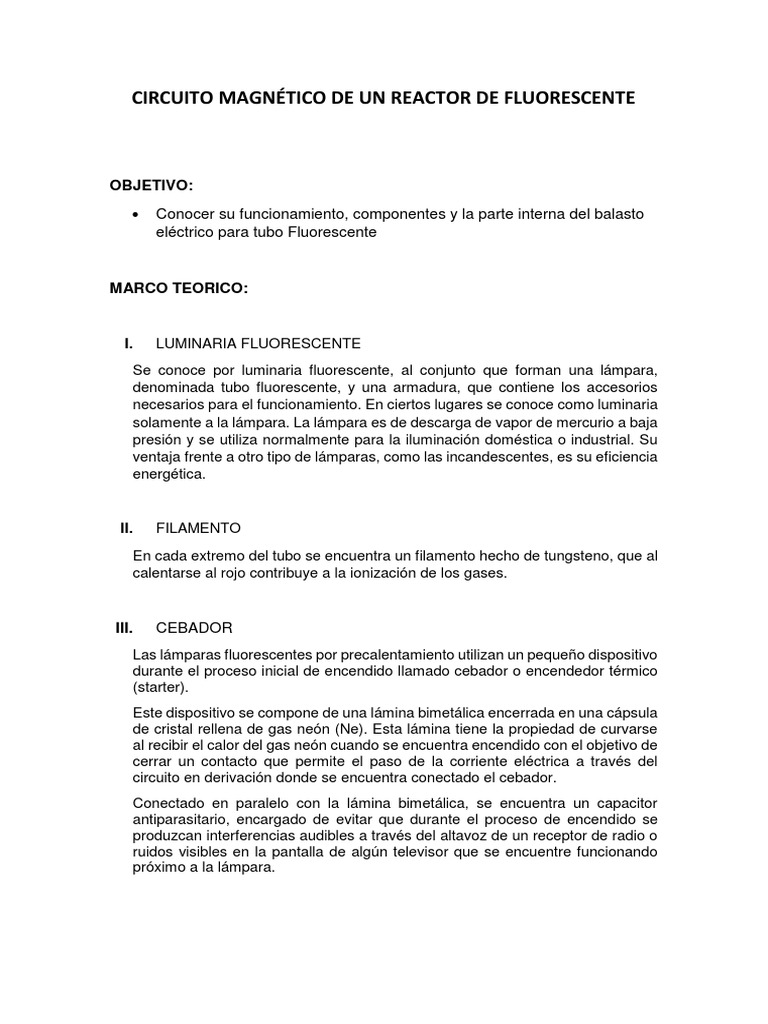

CIRCUITO MAGNÉTICO DE UN REACTOR DE FLUORESCENTE

OBJETIVO:
 Conocer su funcionamiento, componentes y la parte interna del balasto
eléctrico para tubo Fluorescente

MARCO TEORICO:

I. LUMINARIA FLUORESCENTE
Se conoce por luminaria fluorescente, al conjunto que forman una lámpara,
denominada tubo fluorescente, y una armadura, que contiene los accesorios
necesarios para el funcionamiento. En ciertos lugares se conoce como luminaria
solamente a la lámpara. La lámpara es de descarga de vapor de mercurio a baja
presión y se utiliza normalmente para la iluminación doméstica o industrial. Su
ventaja frente a otro tipo de lámparas, como las incandescentes, es su eficiencia
energética.

II. FILAMENTO
En cada extremo del tubo se encuentra un filamento hecho de tungsteno, que al
calentarse al rojo contribuye a la ionización de los gases.

III. CEBADOR
Las lámparas fluorescentes por precalentamiento utilizan un pequeño dispositivo
durante el proceso inicial de encendido llamado cebador o encendedor térmico
(starter).
Este dispositivo se compone de una lámina bimetálica encerrada en una cápsula
de cristal rellena de gas neón (Ne). Esta lámina tiene la propiedad de curvarse
al recibir el calor del gas neón cuando se encuentra encendido con el objetivo de
cerrar un contacto que permite el paso de la corriente eléctrica a través del
circuito en derivación donde se encuentra conectado el cebador.
Conectado en paralelo con la lámina bimetálica, se encuentra un capacitor
antiparasitario, encargado de evitar que durante el proceso de encendido se
produzcan interferencias audibles a través del altavoz de un receptor de radio o
ruidos visibles en la pantalla de algún televisor que se encuentre funcionando
próximo a la lámpara.
IV. CONDENSADOR
Destinado al doble efecto de actuar de amortiguador de chispa o apaga
chispas, y de absorber la radiación de radiofrecuencias que pudiesen
interferir con receptores de radio, TV o comunicaciones. La presencia de este
condensador no es imprescindible para el funcionamiento del tubo
fluorescente, pero ayuda bastante a aumentar la vida útil del contacto del par
bimetálico cuando se le somete a trabajar con altas corrientes y altas
tensiones.
V. BALASTO DE REACTANCIA INDUCTIVA
Debido a la potencia disipada por el efecto Joule, para equipos de mayor
potencia se utilizan reactancias inductivas. Un inductor perfecto no generaría
pérdidas por efecto Joule, limitando la corriente a través del inductor sin
generar rendimientos más bajos. En realidad, un inductor tiene cierta
resistencia interna, y consecuentemente las pérdidas por efecto Joule se
minimizan, pero no se eliminan.
Un inductor es utilizado comúnmente en los balastos para proporcionar las
adecuadas condiciones de arranque y funcionamiento eléctrico para
alimentar una lámpara fluorescente, lámpara de neón o de descarga de alta
intensidad (HID). Las ventajas de este sistema es que su reactancia limita la
potencia disponible a la lámpara con pérdidas de potencia mínimas en el
inductor y que el pico de tensión que se produce cuando la corriente que pasa
a través del inductor es rápidamente interrumpida, se utiliza en algunos
circuitos para detener el arco eléctrico en la lámpara.

CARACTERÍSTICAS DEL BALASTO ELECTRICO

Este transformador o balastro magnético de seguridad de 150W de la marca Agrolite
es perfecto cuando se conecta a una lámpara de 150W y a un reflector para iluminar
cultivos pequeños, mantener plantas madres y esquejes o para reforzar las zonas
peor iluminadas del cultivo.
Tiene un fusible de seguridad y rejillas de ventilación. Además, monta unas patas
de goma para evitar molestos ruidos de vibraciones.
 Partes del balastro

 Núcleo: Es la parte fundamental del balastro. Está compuesto por

varias placas delgadas de acero al silicio, sobre el que se bobina el
devanado de cobre para formar una bobina.
 Carcasa: Es la envoltura protectora del balastro. Del devanado salen
2 ó 3 cables de cobre que se conectan al circuito externo, mientras
que en los balastros electrónicos salen 4.
 Sellador: Es un compuesto de poliéster que se deposita entre la
carcasa y el núcleo del balastro. Su función es aislante.

Vulgarmente al balastro se lo conoce como reactancia, ya que debido a la

corriente alterna la bobina del balastro presenta reactancia inductiva.

En el caso de la lámpara fluorescente se la instala de la siguiente forma:

BALASTRO O TRANSFORMADOR

Son dos elementos distintos:

1. El transformador, como su nombre lo sugiere, sirve para transformar

voltajes. Por ejemplo, transformar 220 a 12 voltios, o viceversa, o cualquier
tipo de voltajes de corriente alterna.
2. El balastro o reactancia inductiva o simplemente reactancia, cumple la
misión de lograr el encendido del tubo fluorescente, lámpara de vapor de
sodio, lámpara de haluro metálico o lámpara de vapor de mercurio.
 Principios fundamentales:

El balasto es un inductor (bobina), al ser súbitamente interrumpida la

corriente al separar sus contactos el arrancador, el balasto intenta mantener
el flujo de corriente y la tensión aumenta en el filamento del tubo.
El único camino para que circule corriente una vez abierto el arrancador es a
través del tubo, cuando la tensión alcanza el valor suficiente para ionizar el
de vapor de mercurio, salta una chispa y el tubo enciende.
Es un proceso análogo a la bobina de encendido de un auto que genera la
chispa en las bujías cuando abren los platinos.

FUNCIONES

Su principal función es que consumas menos corriente o energía eléctrica,

pero funciona de la siguiente manera: se conecta a las lámparas para las que
están diseñadas, se conecta a la corriente, aquí es donde entra la función de
la balastra, (los tubos fluorescentes traen mercurio y este para que se
volatilice o gasifique tienen que tener una extinción o pequeña explosión),
entonces la balasta trae un bobinado y un capacitor; los cuales hacen que el
voltaje de 127v se eleve hasta 10,000v, pero esto es en cuestión de
segundos y así encienden estas lámparas.
