HIDRAULICA AVANZADA

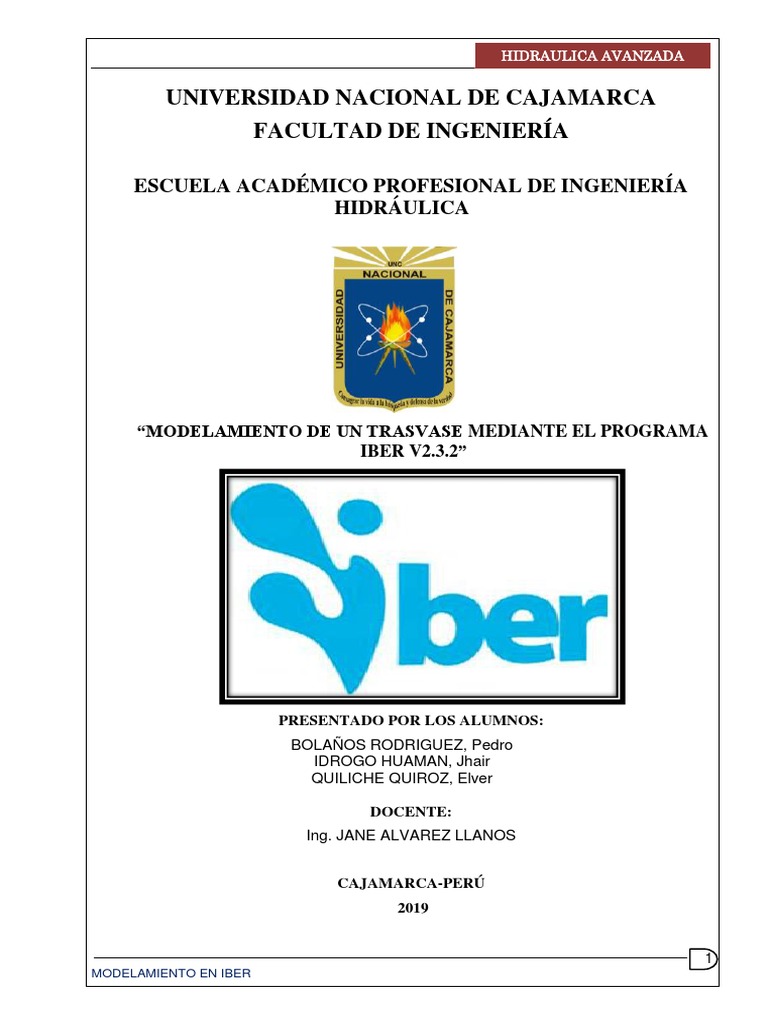

UNIVERSIDAD NACIONAL DE CAJAMARCA

FACULTAD DE INGENIERÍA

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA

HIDRÁULICA

“MODELAMIENTO DE UN TRASVASE MEDIANTE EL PROGRAMA

IBER V2.3.2”

PRESENTADO POR LOS ALUMNOS:

BOLAÑOS RODRIGUEZ, Pedro
IDROGO HUAMAN, Jhair
QUILICHE QUIROZ, Elver

DOCENTE:
Ing. JANE ALVAREZ LLANOS

CAJAMARCA-PERÚ
2019

1
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

MODELAMIENTO DE UN TRASVASE EN IBER 2.3.2

NOTA: Para el modelamiento de un trasvase en iber se tiene que tener la geometria en formato
DXF, el cual se procesa en AutoCAD.
 PROCESO EN IBER

1. Se abre el programa iber V.2.3.2.

2. Se importa el archivo del tipo “DXF” creado a partir de AutoCAD. Para lo cual
hacemos clic en “Archivo”>>”Abrir”>>.

2
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

3. Vista del archivo DXF.

4. Colapsamos el modelo. Hacemos clic en:

“Geometría”>>“Edición”>>“Colapsar”>>“Modelo”

3
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

5. Creamos la Superficie del trasvase como. “Geometría”>> “Crear” >> “Superficies

NURBS” >> “Por contorno”.

 Seleccionamos las 4 superficies a crear. Y finalizamos la creación de superficies

oprimiendo “ESC”.

2
4

4
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

6. Ingresamos las Condiciones de Contorno haciendo clic en:

“Datos”>>“Hidrodinámica”>>“Condiciones de Contorno”

i. Digitamos el Caudal de Entrada equivalente a 13 m3/seg.

1. Caudal de
Entrada 30
m3/seg.

2. Asignamos
la Entrada del
Caudal

5
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

ii. Asignamos la Entrada del Caudal.

Hacemos Click

iii. Asignamos la Salida del Caudal.

Cambiamos a
“Salida 2D”

Hacemos Click

6
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

7. Ingresamos la rugosidad para el trasvase. Para ello entramos a Datos <<<

Rugosidad <<< Uso del suelo

i) Asignamos la rugosidad para el trasvase con un coeficiente de maning de

0.013, hacemos click en la ventana asignar.

Seleccionamos en
“Asignar”

7
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

ii) Seleccionamos la superficie del trasvase, luego hacemos click en “terminar” y

“Esc”

Superficie
del trasvase

8. Asignamos los “Datos del problema”, para ello entramos a la ventana Datos <<<
Datos del problema

8
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

i) Tabla de datos del problema, en esta tabla seleccionaremos el tiempo maximo

de simulacion (100 segundos), y colocamos aceptar y cerrar

9. Generamos la malla a la superficie, para ello entramos a

Malla<Estructurada<Superficies>,<Asignar tamaño a superficie>.

9
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

i) Seleccionamos modelo, damos escape y asignamos el tamaño de la malla de

0.25m para la superficie del trasvase, asignar y escape para cerrar.

ii) Para realizar la generación de la malla, entramos a la ventana Malla<<<Generar

malla

10
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

iii) En esta ventana ponemos el tramaño de la malla y colocamos aceptar

iv) Colocamos en la ventana “ver malla”

v) Al presionar ver malla, se genera el mallado para la superficie del trasvase.

11
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

10. Luego seleccionamos en la ventana Calcular<<< Calcular

11. Cambiamos la información de un “pre-proceso” a un “post-proceso”, haciendo

click en el siguiente icono, para realizar el modelamiento

12
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

12. Entramos a la ventana “ventana de resultados” en el cual vamos a visualizar los

resultados

i) Seleccionamos en ver resultados<<< Vista; el cual lo cambiamos a áreas

coloreadas suaves para una mejorar visión del modelamiento

13
MODELAMIENTO EN IBER
 HIDRAULICA AVANZADA

ii) Se selecciona velocity (m/s) y aceptar, el cual se va a mostrar dichos resultados

de velocidad u otro dato de interés, el cual al lado derecho nos muestra la leyenda
de resultados.
