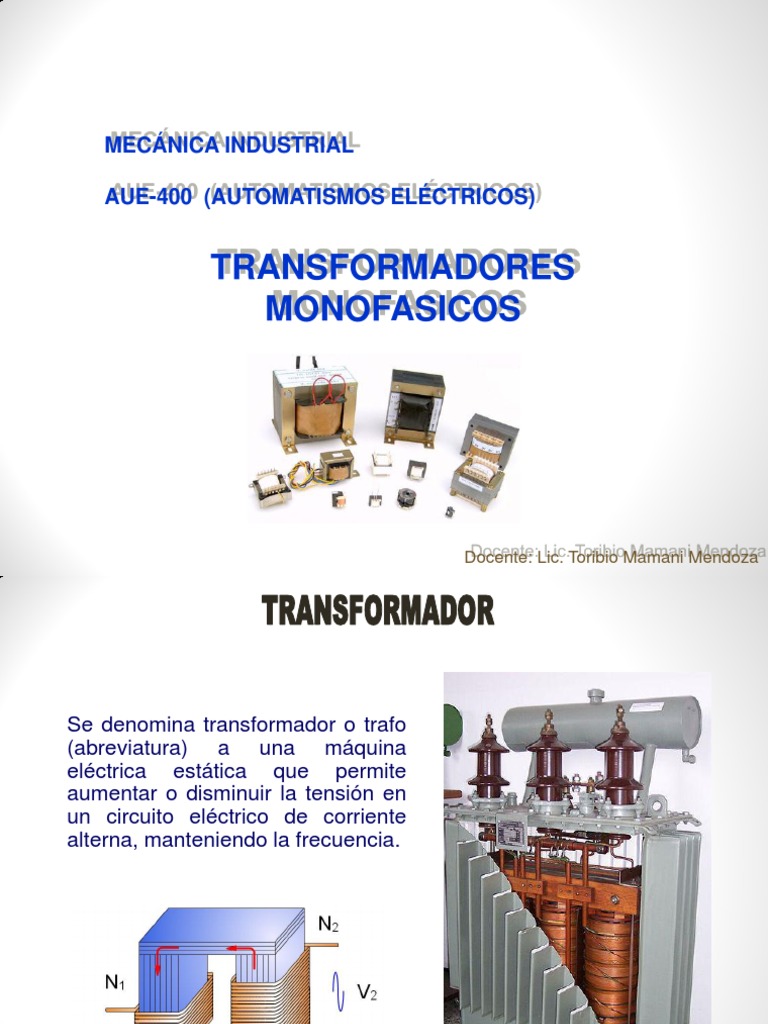

MECÁNICA INDUSTRIAL

AUE-400 (AUTOMATISMOS ELÉCTRICOS)

TRANSFORMADORES
MONOFASICOS

Docente: Lic. Toribio Mamani Mendoza

Se denomina transformador o trafo
(abreviatura) a una máquina
eléctrica estática que permite
aumentar o disminuir la tensión en
un circuito eléctrico de corriente
alterna, manteniendo la frecuencia.
El transformador son un conjunto de bobinas (mínimo dos) acopladas
por un campo magnético que fluye en un núcleo (acero con pequeños
porcentajes de silicio).

Se utilizan para
1. Cambiar los valores de voltaje y corriente entre un circuito y otro.
2. Aislar eléctricamente un circuito de otro
3. Adaptar impedancias entre la salida de un circuito y la entrada de otro.
 Los devanados primarios y secundarios se
pueden enrollar en lados opuestos del núcleo.
Esta configuración recibe el nombre de core.

Otra forma enrollar los devanados es en forma

concéntrica. El secundario se enrolla encima
del primario. Esta configuración recibe el
nombre de shell.

• En ambos casos las secciones se van alternando para reducir posibles airgap (hueco
de aire) producidos en la juntura.

• Además las laminas contienen un 3% de silicón la cual reduce las perdidas por
histéresis.
El arrollamiento de entrada y el de salida envuelven la misma
columna del núcleo de hierro. El núcleo se construye de hierro por
que tiene una gran permeabilidad, o sea, conduce muy bien el flujo
magnético.

En un transformador, el núcleo tiene dos misiones fundamentales:

• Desde el punto de vista eléctrico -y esta es su misión principal- es

la vía por que discurre el flujo magnético. A través de las partes de
la culata conduce el flujo magnético siguiendo un circuito
prescrito, de una columna a otra.
• Desde el punto de vista mecánico es el soporte de los
arrollamientos que en él se apoyan

Para generar el flujo magnético, es decir, para magnetizar el núcleo

de hierro hay que gastar energía eléctrica. Dicha energía eléctrica se
toma del arrollamiento de entrada.
Con el objetivo de reducir el
cobre utilizado en los
devanados algunos núcleos
contienen secciones
transversales que aunque
rectas se asemejan a un
círculo.
Cuando aplicamos una fuente Vp al devanado
primario y dejamos el secundario abierto, se
producirá un flujo en el núcleo. Este flujo es
sinusoidal igual al voltaje pero se encuentra
atrasado 90 grados con respecto a este.

Este flujo producido recorre el núcleo y hace

que este corte las espiras del secundario
produciendo así un voltaje en fase con el
voltaje del

RELACIÓN DE TRANSFORMACIÓN

Relación de transformación Relación de transformación

de Voltajes de Corrientes

Np Ep Np Is
a a
Ns Es Ns Ip
Relación de Transformación
Pin  Pout
V p I p  Vs I s
Tipo de transformadores según su relación
• Los transformadores donde m>1 el voltaje del primario es mayor que
el secundario consideran reductores ( StepDown transformer ).

• Los transformadores donde m <1 el voltaje en el secundario es mayor

que el primario y se considera elevadores (step-up transformer)
• Los transformadores donde el voltaje primario es igual al secundario
m=1 y se utilizan solo como aislamiento eléctrico entre un circuito y el
otro (Isolation transformer).

• La relación de transformación es fija ya que depende del numero de

vuelta de ambos devanados pero la relación entre los valores reales
de voltaje en el primario y secundario podría variar debido a las
perdidas dentro de el.

• Algunas veces el fabricante proporciona esa relación real entre

voltajes.
Relación de las impedancia
• Para una fuente que se encuentre en el primario sentirá una
impedancia ZL en el secundario como si fuera de otro valor Zin

V1 aV2 2 V2
Zin   a  a2ZL
I1 I 2 / a I2

• Por eso el transformador se considera una adaptador de

impedancia y es utilizado en circuitos de comunicación y
amplificadores para garantizar la máxima transferencia de
energía.
AUTOTRANSFORMADOR
Es un transformador con una
sola bobina y una derivación en
su devanado.

Su construcción es mas simple y

se utiliza para aumentar o
disminuir levemente el voltaje. La
ventaja principal es que las
perdidas de potencia son mucho
menores que en un simple
transformador.

La desventaja es que el primario

y el secundario no están aislado
lo que representa un peligro
potencial.
 TAPS: Que son y para que sirven los taps.
• Los taps son derivaciones que
poseen los transformadores
trifásicos, los cuales hacen que se
tenga la posibilidad
de poder cambiar la tensión a la
salida del transformador, ya que
cuando el transformador tenga que
alimentar a una carga que pase los
limites el transformador no podrá
abastecer con la misma tensión ya
que esta sobrepasando su tensión,
por lo que este tap o conmutador
puede ser cambiado para elevar la
tensión.
 TAPS: Que son y para que sirven los taps.
• De serie, los transformadores
vienen con taps de tensión –
5%,
• -2.5%, 0, +2.5%, +5%.
• El diagrama de conexión de los
taps para los transformadores
• con una o dos tensiones
primarias se indica en las
placas de
• características.
• Es importante desplazar las
placas de las 3 columnas de
M.T.
• en su totalidad.
TIPOS DE TRANSFORMADORES

Según sus aplicaciones

• Transformador elevador/reductor de
tensión
• Transformadores variables
• Transformador de aislamiento
Según su construcción
• Transformador de alimentación
• Transformador trifásico
Autotransformador
• Transformador de pulsos
Transformador con núcleo toroidal
• Transformador de línea o Flyback
Transformador de grano orientado
• Transformador diferencial de variación
Transformador de núcleo de aire
lineal
Transformador de núcleo envolvente
• Transformador con diodo dividido
Transformador piezoeléctrico
• Transformador de impedancia
• Estabilizador de tensión
• Transformador híbrido o bobina híbrida
• Balun
• Transformador electrónico
• Transformador de frecuencia variable
• Transformadores de medida
TIPOS DE TRANSFORMADORES
TRANSFORMADOR TIPO POSTE
LOS TRANSFORMADORES RURALES
• Están diseñados para instalación en postes
en redes de electrificación suburbanas
monofilares, bifilares y trifilares, de 7.6, 13.2
y 15 kV.
• En redes trifilares se pueden utilizar
transformadores trifásicos o como
alternativa 3 monofásicos

TRANSFORMADOR DE DISTRIBUCIÓN
Descripción: Características
• Características: Se utilizan en Generales:
• Tanque resistente a intemperie o Se fabrican en
la corrosión interior para potencias
• Temperatura a 65 distribución de normalizadas desde
grados, energía eléctrica 25 hasta 1000 kVA y
• Tap de 5 posiciones. en media tensión. tensiones primarias
Son de aplicación de 13.2, 15, 25, 33 y
en zonas urbanas, 35 kV. Según
industrias, especificaciones del
comercios. cliente.
CLASIFICACIÓN DE LOS TRANSFORMADORES

SEGÚN FUNCIONALIDAD Transformadores de potencia

Transformadores de comunicaciones
Transformadores de medida
Monofásicos
Trifásicos
POR LOS SISTEMAS DE TENSIONES
Trifásicos-hexafásicos
Trifásicos-dodecafásicos
Trifásicos-monofásicos
SEGÚN TENSIÓN SECUNDARIO Elevadores
Reductores
SEGÚN MEDIO Interior
Intemperie
SEGÚN ELEMENTO REFRIGERANTE En seco
En baño de aceite
Con pyraleno
SEGÚN REFRIGERACIÓN Natural
Forzada
PARTES DEL TRANSFORMADOR

• Tanque
• Recipiente o cubierta
• Terminales
• Medio refrigerante
• Bobinas
• Indicadores
TRANSFORMADORES SECOS ENCAPSULADOS EN RESINA EPOXI.

Se utilizan en interior para distribución de energía eléctrica en media tensión, en

lugares donde los espacios reducidos y los requerimientos de seguridad en caso
de incendio imposibilitan la utilización de transformadores refrigerados en aceite.

Su principal característica es que son refrigerados en aire con aislamiento clase F,

utilizándose resina epoxica como medio de protección de los arrollamientos,
siendo innecesario cualquier mantenimiento posterior a la instalación. Se fabrican
en potencias normalizadas desde 100 hasta 2500 kVA, tensiones primarias de 13.2,
15, 25, 33 y 35 kV y frecuencias de 50 y 60 Hz.
TRANSFORMADOR DE NÚCLEO DISTRIBUIDO

• Tiene un núcleo central y cuatro

ramas exteriores. Se denomina
transformadores de distribución,
generalmente los transformadores de
potencias iguales o inferiores a 500
kVA y de tensiones iguales o
inferiores a 67 000 V, tanto
monofásicos como trifásicos.

• Aunque la mayoría de tales unidades están proyectadas para montaje sobre

postes, algunos de los tamaños de potencia superiores, por encima de las
clases de 18 kV, se construyen para montaje en estaciones o en plataformas.
Las aplicaciones típicas son para alimentar a granjas, residencias, edificios o
almacenes públicos, talleres y centros comerciales.
TRANSFORMADOR TRIFÁSICO INTERIOR

Descripción:
• Se utilizan en interior para
distribución de energía eléctrica
en media tensión, en lugares
donde los espacios reducidos y los
requerimientos de seguridad en
caso de incendio imposibilitan la
utilización de transformadores
refrigerados en aceite. Son de
aplicación en grandes edificios,
hospitales, industrias, minería,
grandes centros comerciales y
toda actividad que requiera la
utilización intensiva de energía
eléctrica.
LOS TRANSFORMADORES HERMÉTICOS DE LLENADO INTEGRAL.

Características Generales:
Su principal característica es que al
no llevar tanque de expansión de
aceite no necesita mantenimiento,
siendo esta construcción más
compacta que la tradicional. Se
fabrican en potencias normalizadas
desde 100 hasta 1000 kVA, tensiones
primarias de 13.2, 15, 25, 33 y 35 kV y
frecuencias de 50 y 60 Hz.
Descripción:
Se utilizan en intemperie o interior para distribución de energía eléctrica en
media tensión, siendo muy útiles en lugares donde los espacios son
reducidos. Son de aplicación en zonas urbanas, industrias, minería,
explotaciones petroleras, grandes centros comerciales y toda actividad que
requiera la utilización intensiva de energía eléctrica.
EL TRANSFORMADOR DE NÚCLEO.

Descripción:
• Los devanados rodean al núcleo. Éste está
constituido por láminas rectangulares o en
forma de L que se ensamblan y solapan
alternativamente en capas adyacentes.
• En los transformadores trifásico de núcleo
hay tres núcleos unidos por sus partes
superior e inferior mediante un yugo y
sobre cada núcleo se devanan el primario y
el secundario de cada fase. Este dispositivo
es posible porque, en todo momento, la
suma de los flujos es nula.
ANALOGÍA
 Transformador bajo carga
ANALOGÍA

• Cuando conectamos
carga en el secundario
fluye una corriente Is
que tiende a reducir el
flujo en el núcleo. Esto
provoca una corriente
Ip’ en el primario que
tiende a restaurar el
flujo.
• La corriente resultante
en el primario Ip es la
suma vectorial de Ip’ e
Io.
Flujo no compartido (leakage)
• El flujo del primario y en el secundario, que no circula en el núcleo
se representa por una inductancia en serie con cada uno de los
bobinados.
• Esta inductancia afecta el valor y fase de la corriente que pasa a
través de esta.
• Las inductancias en serie y la resistencia de cada embobinado
aparecen en serie con cada embobinado.
• Las pérdidas en el núcleo y la corriente de magnetización, se
representan con una resistencia y una bobina en paralelo.
Simplificación del diagrama equivalente
• La resistencia del
secundario y del primario se
pueden referir al primario
dividiendo por el a2
• Luego se pueden sumar
para obtener un diagrama
simplificado del
transformador.
• Otra manera de hacerlo es
refiriendo los parámetros
del primario en el
secundario como lo muestra
la grafica ( c ) en ambas
maneras se obtiene el
mismo resultados.
PÉRDIDAS EN UN TRANSFORMADOR.
En un transformador se pueden identificar las siguientes pérdidas:

• Perdidas por corrientes de Foucault

• Perdidas por histeresis
• Perdidas en el cobre del bobinado.
• Las perdidas por corrientes de Foucault y por histeresis son llamadas pérdidas en
el hierro.
• Pérdidas en el cobre: Perdidas por calentamiento en los devanados primario y
secundario. (I2R)
• Pérdidas por corrientes parasitas: Pérdidas por calentamiento resistivo en el
núcleo del transformador .
• Pérdidas por histeresis: Relacionado con el reordenamiento de los dominios
magnéticos en cada ciclo.
• Flujos disperso: Flujos que escapan del nucleo. Producen una autoinducción
que se opone y se modela como inductancias.
CORRIENTE DE MAGNETIZACIÓN EN UN TRANSFORMADOR
En vacio por el primario fluye una corriente. Esta corriente es la requerida para
producir flujo en un núcleo ferromagnetico real. Esta corriente tiene dos
componentes:
a) La corriente de magnetizacion: requerida para producir el flujo en el nucleo del
transformador.
b) La corriente de perdidas en el núcleo, requerida por el fenómeno de histéresis y
por las corrientes parásitas.

Histéresis
CORRIENTE DE MAGNETIZACIÓN EN UN TRANSFORMADOR
Corrientes de Foucault
CORRIENTE DE MAGNETIZACIÓN EN UN TRANSFORMADOR

Corriente de magnetización en un transformador

CORRIENTE DE MAGNETIZACIÓN EN UN TRANSFORMADOR

Corriente de magnetización en un transformador
