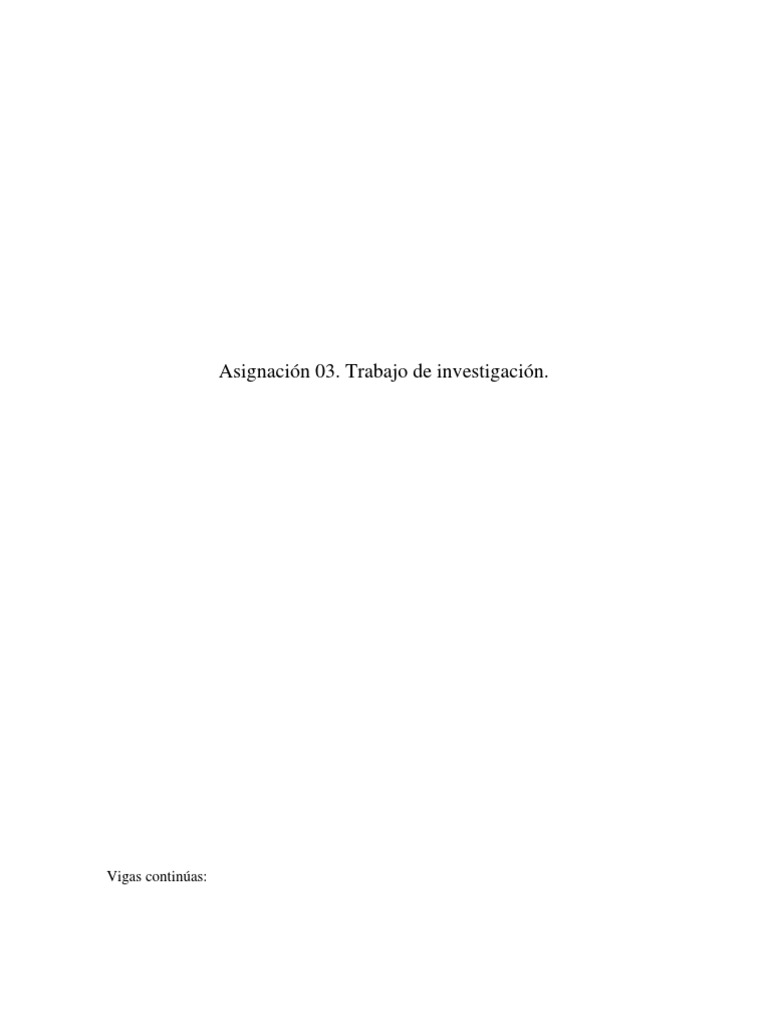

Asignación 03. Trabajo de investigación.

Vigas continúas:
Viga soportada por dos o más apoyos para lograr una mayor rigidez, de modo que se puede
calcular el efecto que una carga tendría sobre vigas individuales de iguales luces

Cuando se habla de vigas estamos hablando de los perfiles generalmente metálicos que se
utilizan en el armado y construcción de diferentes tipos de estructuras este tipo de vigas
tienen las características de venir en muchas formas y resistencias. Las vigas continuas
hacen referencia a un método de colocación en donde si las cargas y las luces difieren, se
pueden emplear un método llamado “el método cross” lo cual proporciona únicamente los
momentos de apoyo. Vale destacar que este tipo de métodos es bastante complejo pero
tiene la ventaja de ser exacto sin margen de error siempre y cuando se calcule los valores
debidamente. Generalmente este es un método que se aplica mucho en vigas y lisas y fue
desarrollado por un ingeniero estadounidense que se dedicaba a la construcción de
estructuras. El método de colocar las vigas continuas permitió que sea posible un método
eficiente de diseño y por supuesto, seguro especialmente en aquellas construcciones de
hormigón armado; siempre hay que tener en cuenta todos los momentos de empotramiento
perfecto además de las reacciones de las vigas según el tipo de carga y por supuesto según
las formas de apoyo de las mismas. Es importante destacar que con el avance de la
tecnología en estos días, todos los tipos de vigas tienen una resistencia mucho mayor
independiente del método que se aplica al utilizarlas, siendo que es muy importante rescatar
que se trata de uno de los materiales más utilizados en la construcción por su importancia
en las estructuras.

Ahora bien, hay algunos detalles que se deben tener en cuenta si hablamos de las
estructuras con vigas continuas; principalmente es importante que se estudie la estructura
que se va a llevar a cabo teniendo en cuenta que precisamente es la forma de la disposición
de las vigas las cuales van a dar la resistencia hacia las flexiones. Claro que esto dependerá
del tipo de viga que se utilice y lógicamente el tipo de estructura en cuestión.

Se debe tener en cuenta que las vigas continuas son uno de los métodos más importantes
dentro de la construcción. Se puede decir que el cálculo que se realiza con vigas continuas
es uno de los problemas más comunes que se le presentan a cualquier calculista en las
construcciones, especialmente de edificios, considerando que todos los cálculos son
fundamentales para de esta manera poder obtener el armado final de la estructura.

Vigas Continuas. Cuando se trabajan con vigas con más de un tramo, las reacciones no
pueden ser calculadas estáticamente. Una forma de resolverlas es aplicando el Teorema de
los Tres Momentos, el cual puede ser utilizado también para resolver vigas de un solo
tramo. Esta ecuación puede ser expresada de la siguiente manera:

M1L1 + 2M2(L1 + L2) + M3L2 + (6A1a1)/L1 + (6A2b2)/L2 = 0

Donde:
M1, M2, M3 : Momento flectores en los apoyos 1, 2 y 3L1, L2 : Longitudes de los tramos 1
y 2A1, A2 : Área del diagrama de Momentos Flectores de las Cargas sobre los tramos 1 y
2a1 : Distancia del centro del diagrama de Momentos Flectores del tramo 1 al apoyo 1.b2 :
Distancia del centro del diagrama de Momentos Flectores del tramo 2 al apoyo 3.

Los términos (6A1a1)/L1 y (6A2b2)L2 pueden obtenerse fácilmente de la siguiente tabla,

que agrupa los 6 tipos de cargas básicos.
Estos tipos básicos de carga pueden combinarse para obtener tipos más complejos,
sumándose o restándose.
Si se va a trabajar con más de dos tramos, deben escribirse una ecuación de Tres Momentos
por cada par de tramos consecutivos. Por ejemplo:

Tramo 1-2:
M1L1 + 2M2(L1 + L2) + M3L2 + (6A1a1)/L1 + (6A2b2)/L2 = 0

Tramo 2-3:
M2L2 + 2M3(L2 + L3) + M4L3 + (6A2a2)/L2 + (6A3b3)/L3 = 0

Tramo 3-4:
M3L3 + 2M4(L3 + L4) + M5L4 + (6A3a3)/L3 + (6A4b4)/L4 = 0

En este caso tendríamos 3 ecuaciones con 5 incógnitas (M1, M2, M3, M4 y M5).
Generalizando, siempre vamos a tener dos incógnitas más que las ecuaciones de Tres
Momentos que vamos a construir. Pero los momentos en tos extremos pueden ser hallados
de acuerdo a los siguientes criterios:
1º Si tenemos un apoyo simple, el momento en dicho extremo será igual a cero. Para el
diagrama de arriba, M1 = 0 y M5 = 0.
2º Si tenemos un empotramiento, se puede construir una ecuación adicional de Tres
Momentos, creando un tramo virtual en el que todos los valores sean iguales a cero.
Para el diagrama de arriba, si suponemos que el apoyo 5 es un apoyo empotrado, podríamos
escribir la siguiente ecuación de Tres Momentos, en donde todos los términos con
subíndice cero valen cero:

M4L4 + 2M5(L4 + L0) + M0L0 + (6A4a4)/L4 + (6A0b0)/L0 = 0

M4L4 + 2M5L4 + (6A4a4)/L4 = 0
O sea 3º Si tenemos un voladizo, el momento en tal extremo seguirá valiendo cero.
Además, el momento siguiente al de dicho extremo será igual a la suma de los productos de
las cargas por su brazo de palanca a este último apoyo.
Aplicando el Teorema de los Tres Momentos es fácil obtener los momentos flectores en
cada apoyo. Hallar las reacciones en cada apoyo es igualmente sencillo, utilizando la
siguiente fórmula, para cada tramo:

R1=(M2-M1)/L1 < r2="">

Posteriormente, las reacciones equivalentes de cada tramo se suman. Por ejemplo:

R1=(M2-M1)/L1

R2=(M1-M2)/L1 + (M3-M2)/L2

R3=(M2-M3)/L2 + (M4-M3)/L3

R4=(M3-M4)/L3 + (M5-M4)/L4

R5=(M4-M5)/L4
Por medio de este teorema puede analizar una viga apoyada por cualquier número de
apoyos, esto se debe a que relaciona los momentos flexionante en 3 apoyos entre sí y con
las cargas que se encuentran en la viga.

Donde:

MK: momento flector en el apoyo central, k-esimo.

MK-1: momento flector en el apoyo a la izquierda, apoyo (k-1)esimo

MK+1: momento flector en el apoyo a la derecha, apoyo (k+1)esimo

LK: longitud del tramo de viga entre el apoyo (k-1)esimo y el apoyo k-esimo

LK+1: longitud del tramo de viga entre el apoyo K-esimoy el apoyo (k+1) esimo
Se muestra la viga indicando las reacciones en los soportes. En el soporte ³B´ existe sólo
reacción vertical puesto que el rodillo no impide el desplazamiento horizontal. En el
empotramiento en ³C´ hay dos reacciones dado que este soporte no permite ni
desplazamientos ni rotaciones otro tipo de viga hiperestática es aquella que tiene más de
dos soportes, y que se denomina Viga Continua.

El teorema general de los tres momentos más que un teorema es una fórmula que relaciona
los tres momentos en tres apoyos de una viga continua, que nos es muy útil en el cálculo de
momentos en estos apoyos.

Además, este método nos simplifica el proceso de cálculo de los momentos flectores con
los cuales se procede al trazado de los ya conocidos: DMF y DFC.

Con la aplicación directa de la fórmula, el proceso se simplifica y se vuelve un proceso

netamente matemático rápido de desarrollar y fácil de interpretar.

Comportamiento elástico: El comportamiento elástico de un material nos brinda el

conocimiento de cómo se comporta un material al estar sometido por cargas externas,

Vigas continuas, vigas con más de un tramo, pueden ser homogéneas (EI=cte) o no (EI no
es cte).

Comparación de una viga continua y una de dos tramos

Vigas Gerber:

El concepto de Viga Gerber, así como su construcción y análisis estructural surgió como
una búsqueda por conseguir un comportamiento de la viga continua que pudiesen dar uan
mejor respuesta a las singularidades de algunos proyectos requieran.

Heinrich Gerber aplico en 1866 una teoría que consistía en subdividir una viga continua a
través de rotulas, las cuales definen un punto de momento flector cero, este tipo vigas con
articulaciones intermedias es lo que se conoce como viga Gerber.

La posición donde se ubican estas rotulas permite incidir en el comportamiento de la viga;

por lo que no solo se usa de forma directa en algunas estructuras, si no que en algunos
proyectos se puede idealizar una viga real asimilándola a una viga Gerber cuyo isostatismo
permite un cálculo aproximado sencillo.

Teniendo en cuenta las dificultades para determinar con precisión los puntos de inflexión y
los momentos en las armaduras continuas, se han ideado las armaduras tipo Gerber,
especialmente diseñadas para trabes armadas con perfiles de acero en las que de antemano
se proyectan unas rotulas en las que los momentos valen forzosamente 0, son construidas
de muy diferentes diseños.

Su determinación es perfectamente estática; en este caso la parte central se convierte en una

viga apoyada con ménsulas a sus lados y las partes externas en dos vigas simplemente
apoyadas.

Para las cargas estáticas o casi estáticas no son muy indicadas, pues si con el mismo calculo
suponiendo las rotulas, se construyen sin ellas y según su diseño.

Modelos pequeños: para cargas móviles y cambiantes como por ejemplo en el caso de un
puente de ferrocarril si son indicadas pues de no colocar las rotulas, los miembros sujetos a
cargas imprevistas en vez de adaptarse a ellas con deformaciones de acomodalon y no
progresivas estarán alternándose hasta que se presente la roptura.
Vigas Isostáticas:

Las vigas son elementos estructurales que sirven de apoyo a cualquier otra estructura,
reciben nombres variados según sus usos, y siempre es motivo de análisis de cada una de
ellas, en los estudios de obras, estructuras, mega estructuras, etcétera. Las vigas isostáticas,
son las que forman parte de la estructuras de obras viales, por ejemplo de puentes, en las
que el apoyo es estrictamente necesario para impedir cualquier movimiento posible de su
estructura, siendo el número de reacciones de apoyo, igual al número de ecuaciones de
equilibrio. En el caso de las zonas de plegamientos, sismos, vibraciones en carreteras,
etcétera. En este tipo de estructuras, se deben aplicar las condiciones del equilibrio y para
calcularlas se necesita sumar, los momentos de fuerza en todos sus puntos. Para calcular las
ecuaciones de las vigas isostáticas, existen cálculos y métodos sencillos, porque tienen
mejor adaptabilidad en los suelos de una mala calidad. Y si hablamos de sus ventajas,
deberíamos citar sus desventajas, y una de ellas, es que tienen un gran peso y no salvan
luces.

Son construcciones que se encuentran de un solo tramo, o de varios tramos, las primeras; es
una construcción más sencilla, que es de concreto armado y se realiza en el lugar, que
puede tratarse de un concreto pretensazo, con vigas que en su interior contienen el acero de
gran resistencia, y las que poseen varios tramos, son obtenidas mediante la unión de
precisamente varios tramos de vigas que parten de la necesidad de la continuidad, pero
deben poseer en todos los casos apoyos intermedios. El único inconveniente que puede
presentarse es que pueden contener muchas juntas de dilatación, es decir que no serían
aptos para terrenos de asentamientos diferenciales. Los sistemas estructurales se pueden
clasificar según la estructura predominante; las vigas isostáticas, y las vigas híperestáticas.

Vigas Hiperestáticas:

Una viga hiperestática es aquella que tiene más condiciones de contorno, es decir,
movimientos impedidos, de los que son estrictamente necesarios para su estabilidad. Por
ello su cálculo no se realiza con las ecuaciones de equilibrio, sino recurriendo a los
esfuerzos y deformaciones a partir de las ecuaciones constitutivas del material. Son las
vigas normalmente usadas en las estructuras de construcción, su uso es el más extendido.
En estática, una estructura es hiperestática o estáticamente indeterminada cuando está en
equilibrio pero las ecuaciones de la estática resultan insuficientes para determinar todas las
fuerzas internas o las reacciones. [Una estructura en equilibrio estable que no es
hiperestática es isostática]. Existen diversas formas de hiperestaticidad:
• Una estructura es internamente hiperestática si las ecuaciones de la estática no son
suficientes para determinar los esfuerzos internos de la misma.
• Una estructura es externamente hiperestática si las ecuaciones de la estática no son
suficientes para determinar fuerzas de reacción de la estructura al suelo o a otra estructura.
Una estructura es completamente hiperestática si es internamente y externamente
hiperestática.

Diferencia entre la viga isostática y la hiperestática:

En las isostáticas, los puntos de apoyo son estáticamente independientes unos de otros, e
independientes desde el punto de vista de la flexión de todos los apoyos y fuerzas que los
contienen. Y para el caso de las hiperestáticas, los puntos de apoyo son dependientes unos
de otros desde el punto de vista estático, en los que se puede establecer una dependencia
entre los puntos de apoyo y los momentos de fuerza. En los casos de las estructuras
isostáticas, como ejemplos sencillos, podríamos decir que un poste hincado en el terreno,
por ejemplo es una estructura empotrada y los movimientos que pueden tener en esa base
son mínimos, y suficientes como para que no se deslice, o gire. Y comparando con las
estructuras hiperestáticas, por ejemplo diríamos que en este caso se necesitan cuatro puntos
de apoyo, y si una de ellas es cortada o se quita, las otras tres caen indefectiblemente
porque están apoyadas una con la otra.

Es decir que el número de fuerzas en las isostáticas, es igual al número de las ecuaciones de
equilibrio
