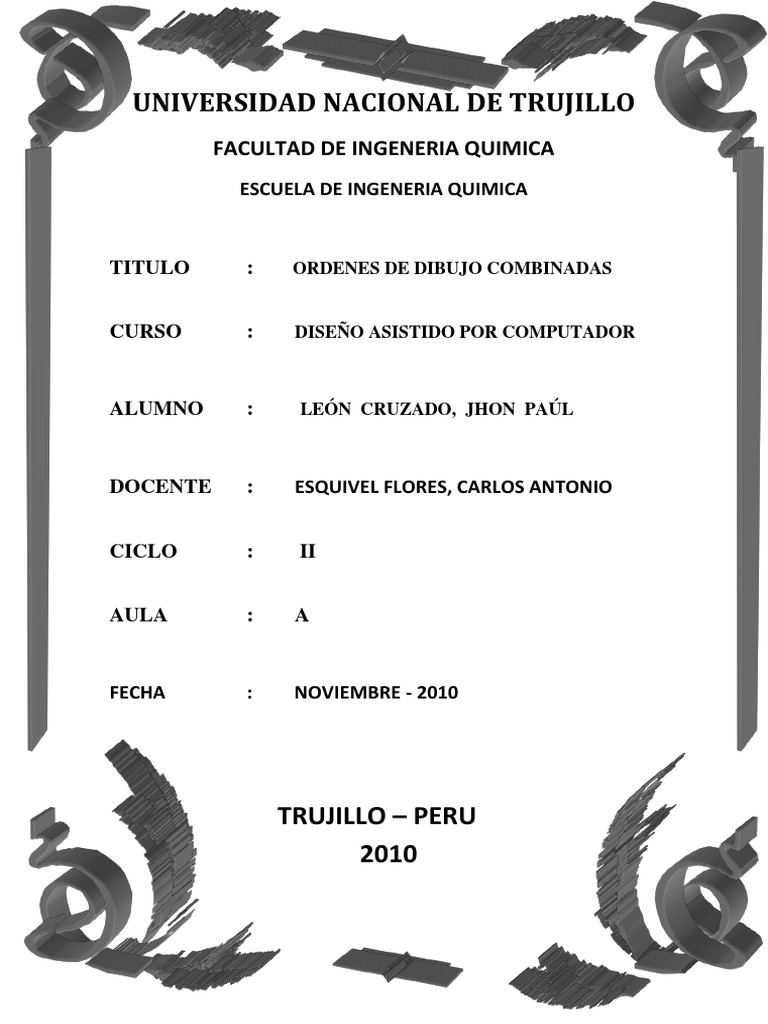

UNIVERSIDAD NACIONAL DE TRUJILLO

FACULTAD DE INGENERIA QUIMICA

ESCUELA DE INGENERIA QUIMICA

TITULO : ORDENES DE DIBUJO COMBINADAS

CURSO : DISEÑO ASISTIDO POR COMPUTADOR

ALUMNO : LEÓN CRUZADO, JHON PAÚL

DOCENTE : ESQUIVEL FLORES, CARLOS ANTONIO

CICLO : II

AULA : A

FECHA : NOVIEMBRE - 2010

TRUJILLO – PERU
2010
 DISEÑO ASISTIDO POR COMPUTADOR
AUTOCAD

INSTRUCCIONES:

1. EXPLICAR LAS ALTERNATIVAS DE LOS COMANDOS:

PLINE
SPLINE
DONUT
Usando papel A-4

-Describir opciones del comando respectivo

-Condiciones de ejecución

-Requerimientos de datos

-Proponer ejemplos aplicados con acotación ISO

 PLINE :

Es una secuencia de segmentos de líneas y/o arcos considerada como un único

objeto.
Lo secuencia seguir es:

Escribir en la ventana de comando: pline

Command: pline

Y clic en un punto cualquiera de la pantalla apareciendo las primeras opciones

de comando.

 HALFWIDTH: Especifica la anchura del centro de un segmento de recta del

polyline ancho a uno de sus bordes.

 LENGTH: Dibuja un segmento de recta de una longitud especificada al mismo

ángulo como el segmento anterior. Si el segmento anterior es un arco,
AutoCAD atrae la nueva tangente del segmento de recta a ese segmento del
arco. LENGTHEN

 UNDO: Quita el más reciente segmento de recta agregado al polyline.

FACULTAD DE INGENIERÍA QUÍMICA LEÓN CRUZADO, JHON PAÚL
 DISEÑO ASISTIDO POR COMPUTADOR
AUTOCAD

 WIDTH: La anchura de arranque se vuelve la anchura del fin predefinida.

La anchura del fin se vuelve la anchura uniforme para los segmentos
todo subsecuente hasta que usted cambie la anchura de nuevo. El
arranque y acabando punto de segmentos de recta anchos son al centro
del line.

 SPLINE:

Es una entidad de dibujo de curva cerrada o abierta definida por una

tangencia en el primer caso o dos tangencias en el segundo caso.

El comando SPLINE crea un tipo de spline conocido como curva B-spline

racional no uniforme (NURBS). Este tipo de curvas da lugar a curvas
suaves entre los puntos de control.

Para crear una spline defina los puntos correspondientes. Si lo desea,

podrá cerrar la spline de modo que los puntos inicial y final coincidan y
sean tangentes.

Puede utilizar dos métodos para crear splines:

 Crear curvas spline con la opción Spline del comando

EDITPOL para suavizar las polilíneas existentes creadas con
POL. Dichas polilíneas de ajuste de spline se crean con
vectores nodales uniformes y es más probable que se
incluyan en dibujos creados con versiones anteriores de
AutoCAD y AutoCAD LT.

FACULTAD DE INGENIERÍA QUÍMICA LEÓN CRUZADO, JHON PAÚL

 DISEÑO ASISTIDO POR COMPUTADOR
AUTOCAD

 Crear splines, que constituyen curvas NURBS, con el

comando SPLINE. Los dibujos que contienen splines utilizan
menos memoria y espacio de disco que los que contienen
polilíneas de transformación en curvas spline con forma
similar.

Puede convertir fácilmente polilíneas de transformación en curvas spline

en auténticas splines con el comando SPLINE.

Requerimiento de datos:

Convertir una polilínea- spline delgada en un spline

 Seleccionar Menú Dibujo—Spline

 Ingresar la letra (objeto)
 Seleccionar una polilínea - spline delgada y presionar enter
 El objeto seleccionado cambia de una polilínea a un spline.

Convertir una spline especificando los puntos

 Seleccionar Menú Dibujo—Spline

 Especificar el punto de inicio para la spline (1)
 Especificar los puntos (2 hasta 5) para crear la spline, y presionar
ENTER.
 Especificar el inicio y final de las tangentes (6,7).

Esta spline usa los mismos puntos

pero diferentes tangentes de inicio y fin.

FACULTAD DE INGENIERÍA QUÍMICA LEÓN CRUZADO, JHON PAÚL

 DISEÑO ASISTIDO POR COMPUTADOR
AUTOCAD

La siguiente spline usa los mismos

puntos pero una tolerancia mayor y

diferente tangentes de inicio y fin.

Ejemplos:

 DONUT:
Comando que permite realizar figuras de forma de donas con un radio
interior y uno exterior específico. En dibujo aparece un sombreado en la
parte del área limitado por las dos líneas de ambas circunferencias
concéntricas.

Especifique diámetro interior de donut <actual>: Especifique una

distancia o la prensa ENTER
Si usted especifica un diámetro interior de 0, el donut es un círculo lleno.
Especifique diámetro exterior de donut <actual>: Especifique una
distancia o la prensa ENTER
Especifique centro de donut o <la salida>: Especifique un punto (1) o la
prensa ENTER para acabar la orden

FACULTAD DE INGENIERÍA QUÍMICA LEÓN CRUZADO, JHON PAÚL

 DISEÑO ASISTIDO POR COMPUTADOR
AUTOCAD

Crear una donut :

1) Seleccionar Menú Dibujo—Donut

2) Especificar el diámetro interior (1)
3) Especificar el diámetro exterior (2)
4) Especificar el centro de la donut (3)
5) Especificar el punto central para otra donut, o presionar ENTER
para completar el comando.

AutoCAD pone la situación del donut basada en el punto del centro.

Después de que usted especifica los diámetros, AutoCAD lo incita para
las situaciones a que para dibujar el donuts. AutoCAD dibuja un donut a
cada punto especificado (2).

2.
a) QUE ORDENES DE DIBUJO PUEDEN COMBINARSE CON ALGUNAS DE
EDICION PARA TRAZAR UN MATRAZ, UN BALON, UN CICLON Y UN VASO DE
PRECIPITACION.

MATRAZ:

 Comando LINE para el borde de la hoja.

 POLYGON para trazar un triángulo.
 OFFSET para trazar paralelas verticales, dando así la forma del cuello.
 ELLIPSE para la boca del matraz y la base.
 CIRCLE para los extremos de la base y la sombra en la pared.
 FILLET para unir las líneas del cuello, con un radio específico.
 TRIM para borrar con precisión.
 Se puede usar de EDICIÓN la función copiar, pegar como borrador o
regresar a las coordenadas originales.

FACULTAD DE INGENIERÍA QUÍMICA LEÓN CRUZADO, JHON PAÚL

 DISEÑO ASISTIDO POR COMPUTADOR
AUTOCAD

BALÓN:

 Comando LINE para el marco y líneas guías, esta vez van a estar inclinadas
a cualquier distancia de los centros del marco.
 OFFSET para las paralelas, de tal forma que se obtiene la forma del cuello,
también se aplica en la boca.
 CIRCLE para el cuerpo del balón
 ELLIPSE para la boca, y ARCO ELIPSE para la base.
 ARC para la sombra interna.
 CIRCLE- 2P para culminar la sombra.
 Se puede usar de EDICIÓN la función copiar, pegar como borrador o
regresar a las coordenadas originales.

CICLÓN:

 Comando LINE para el marco y líneas guías.

 POLYGON para trazar el dodecágono y los dos octágonos inscritos.
 OFFSET para líneas verticales laterales.
 ARC para unir los trazos de la cabeza del ciclón.
 POLYGON- triángulo para darle forma de embudo a la salida de la derecha,
también para la parte inferior.
 STRETCH para alargar la forma de ambos triángulos.
 Se puede usar de EDICIÓN la función copiar, pegar como borrador o
regresar a las coordenadas originales.

VASO DE PRECIPITACIÓN:

 Comando LINE para el marco y líneas guías.

 OFFSET para sacar paralelas a una línea vertical, de esa forma se obtienen
las paredes laterales.
 ELLIPSE para la base y la boca
 CIRCLE para darle forma al pico.
 Se puede usar de EDICIÓN la función copiar, pegar como borrador
o regresar a las coordenadas originales.

FACULTAD DE INGENIERÍA QUÍMICA LEÓN CRUZADO, JHON PAÚL

 DISEÑO ASISTIDO POR COMPUTADOR
AUTOCAD

B) PARTIR DE UN DIBUJO ACOTADO DE LOS TECNO SISTEMAS INDICADOS

(MATRAZ, …)Y ESCRIBIR EL PROCESO SIMULADO PARA CADA ACCESORIO
ASIGNANDO COTAS REALES.

 Hacemos el marco con Rectangle [1.5, 1.0], [29.7, 21.0].

 En la barra de menú ponemos Draw luego el submenú Elipse Center, dibujamos dos
elipses.
 De la elipse menos trazamos dos perpendiculares de 2 cm hacia abajo.
 De la elipse mayor unimos a las rectas.
 Luego procedemos a acotar.

3. INDICAR BIBLIOGRAFÍA DE CONSULTA.

 AYUDA DE AUTOCAD 2007

 Manual de AutoCAD I, SENATI
 www.google.com
 www.elrincondelvago.com
 www. Altavista.com.
