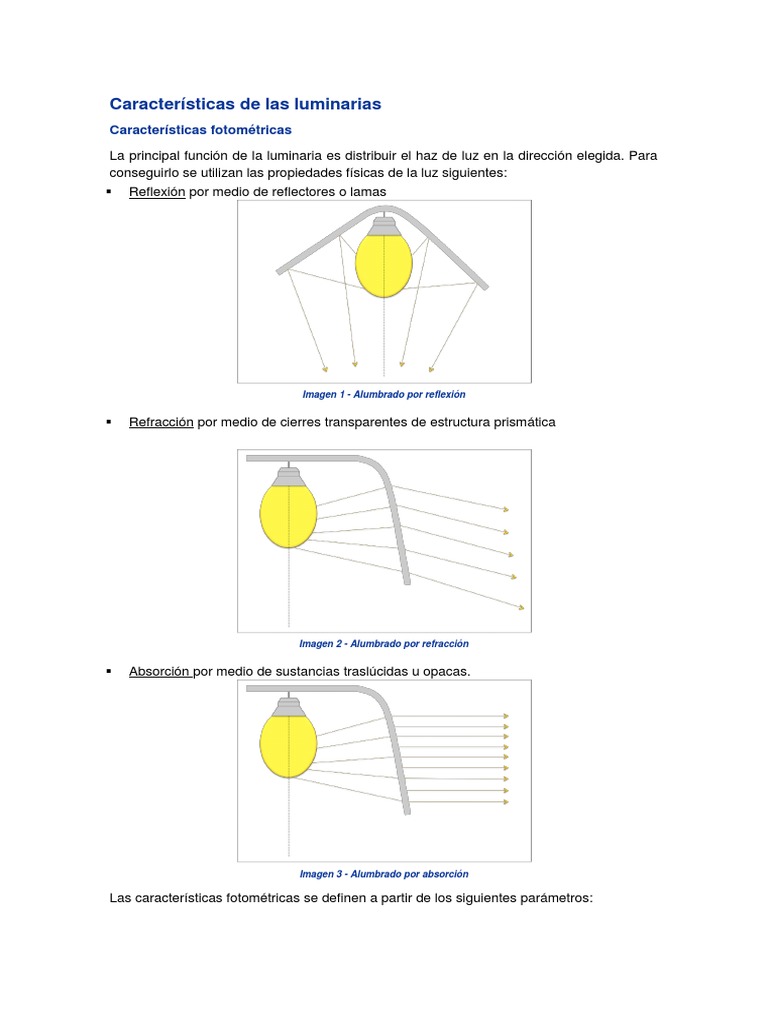

Características de las luminarias

Características fotométricas
La principal función de la luminaria es distribuir el haz de luz en la dirección elegida. Para
conseguirlo se utilizan las propiedades físicas de la luz siguientes:
 Reflexión por medio de reflectores o lamas

Imagen 1 - Alumbrado por reflexión

 Refracción por medio de cierres transparentes de estructura prismática

Imagen 2 - Alumbrado por refracción

 Absorción por medio de sustancias traslúcidas u opacas.

Imagen 3 - Alumbrado por absorción

Las características fotométricas se definen a partir de los siguientes parámetros:

o La distribución fotométrica, se puede representar en forma de gráficos o
matricialmente como se verá en el apartado de fotometría . Se utilizan para conocer
la intensidad emitida en cada una de las direcciones del espacio.
Un ejemplo de curva que se verán en el apartado de fotometría es la curva polar:

Imagen 4 - Curva Polar (Fuente: Manual de iluminación INDAL)

o El rendimiento de una luminaria es (ηA) es la relación entre el flujo emitido por la

luminaria y el flujo emitido por la lámpara. El rendimiento solo considera las pérdidas
debidas al funcionamiento de la luminaria, sin tener en cuenta las posibles pérdiads
por envejecimiento, deterioro suciedad, etc.
Se calcula mediante la siguiente fórmula:

Donde:
o ηA es el rendimiento de la luminaria
o ΦA es el flujo luminoso de la luminaria en lumen [lm]
o Φ0 es el flujo luminoso de la lámpara en lumen [lm]
El rendimiento de cada luminaria suele estar especificado en los catálogos de los
fabricantes, como se muestra en la Imagen 5

Imagen 5 - Rendimiento de una luminaria (Fuente: LAMP)

o El factor de utilización es el flujo luminoso total que incide sobre la superficie a

iluminar y el emitido por la lámpara.
Para calcularlo, se utiliza la siguiente relación

Donde:
o u es el factor de utilización
o Φn es el flujo luminoso sobre la superficie en lumen [lm]
o Φ0 es el flujo luminoso de la lámpara en lumen [lm]

Imagen 6 - Factot Utilización (Fuente: Manuel García Gil)

o La utilancia es la relación entre el flujo sobre la superficie iluminada y el flujo emitido

por la luminaria.
Se calcula de la siguiente forma:

Donde:
o ηn es la utilancia
o Φn es el flujo luminoso de la superfície iluminada en lumen [lm]
o ΦA es el flujo luminoso de la luminaria en lumen [lm]
La relación entre estas variables es:

o El flujo hemisférico superior instalado (FHSi) es el porcentaje de flujo emitido por

encima del plano horizontal y el flujo total de la luminaria.
El flujo hemisférico inferior (FHI) es la diferencia en % del flujo total de la lámpara
de una luminaria y el flujo hemisférico superior de la luminaria.
El FHS y FHI solo se aplican para luminarias de exterior
 Imagen 7 - Flujo Hemisferico Superior e Inferior

Características térmicas

Las características térmicas de las luminarias no pueden dañar a los elementos que forman
parte de ella ni dañar a las personas que las manipulan o pueden estar cerca de ellas. Se
deberá controlar las temperaturas máximas que alcanzan los diversos componentes, como
por ejemplo la temperatura de las reactancias, condensadores, arrancadores, etc. para
poder estimar la duración de la luminaria y sus componentes y evitar accidentes.

Las propias lámparas tienen temperaturas máximas admisibles en el centro de la ampolla

exterior y en la unión entre el vidrio y el portalámpras.
Para las reactancias electromagnéticas se considera la temperatura que alcanza el
bobinado. Normalmente está alrededor de los 130ºC. La temperatura del bobinado se
identifica con las letras tw.
El calentamiento del bobinado de las reactancias se calcula por el método de variación de
la resistencia con la fórmula:

Donde:
 R1 es la resistencia del bobinado en frío.

 R2 es la resistencia del bobinado en caliente.

 t1 es la temperatura del bobinado en frío

 t2 es la temperatura del bobinado en caliente.

Para cualquier otro tipo de componente, como condensadores, equipos electrónicoss, etc.
los fabricantes deben indicar la máxima temperatura que pueden alcanzar, conocida como
temperatura máxima en envolvente, tiene como símbolo tc. Los condensadores llegan a
temperaturas alrededor de los 85ªC y los arrancadores a 105ºC.
Las características térmicas se consideran para la posición de funcionamiento más
desfavorable de la luminaria. No obstante, no solo se deben tener en cuenta las
temperaturas máximas. Los cuerpos de las luminarias si están diseñados para soportar
temperaturas bajas, pero los equipos auxiliares no soportan temperaturas inferiores a los -
25ºC (según el fabricante).
El método de ensayo de calentamiento de las luminarias se realiza según la norma UNE-EN
60598 apartado 12.4. con las siguientes condiciones:
 La temperatura ambiente en el recinto de ensayo debe mantenerse dentro de los 10ºC-
30ºC, pero preferiblemente debe ser de 25ºC.

 La tensión de ensayo para la luminaria debe ser:

- Luminaria para lámpara incandescente: tensión para producir 1,05 veces la potencia nominal
asignada.
- Luminaria para lámparas fluorescentes y otras lámparas de descarga: 1,06 veces la tensión asignada.
- Para determinar las temperaturas tw y tc la tensión de ensayo es 1,00 veces la tensión asignada.
Excepto para los condensadores que es 1,06 veces la tensión asignada cuando estén asociados a
luminarias con lámparas fluorescentes o otros tipos de lámparas de descarga.
 El tiempo de ensayo es el necesario para llegar a la estabilización térmica, es decir la
variación de temperatura es inferior a 1ºC por hora.

 Durante el ensayo, ninguna temperatura debe superar los valores correspondientes a las
tablas 12.1 y 12.2 de la norma UNE-EN 60598:2009.

Características resistencia al ambiente

Las luminarias están clasificadas mediante el sistema IP (International Protection) que

indican el grado de protección que poseen las luminarias frente la entrada de cuerpos
extraños, polvo y humedad. Se entiende por cuerpo extraño las herramientas, dedos del
instalador, etc.

La Sección 9 de la norma UNE-EN 60598:2009 especifica los requisitos y ensayos aplicables

a las luminarias para su clasificación.
La nomenclatura del grado de protección es del tipo IPXX, donde:
La primera cifra indica el grado de protección contra la penetración de polvo u objetos
extraños.
La segunda cifra indica el grado de protección frente a la penetración de agua en la
luminaria.
El significado de los valores se encuentran en la Tabla 1.
Ejemplo

Una luminaria que tenga un grado de protección IP20 significa:

 Primera cifra (sólidos) = 2: Protegido contra cuerpos sólidos de más de 12mm

 Segunda cifra (líquidos) = 0: no protegido

Características mecánicas

Las luminarias tienen un grado de exigencia que varía en función de su aplicación. La norma
UNE-EN 60598:2009/A11:2009, indica la resisterncia mecánica mínima que deben tener las
luminarias para poder soportar el manejo y manipulación de las mismas en condiciones
normales.
 Tabla 2 - Resistencia Mecanica Luminarias (Fuente: Norma UNE-EN 60598-1:2009/A11:2009)

El grado de protección frente a los choques mecánicos se indica añadiendo una cifra
característica más en la nomenclatura IPXX.

Tabla 3 - Clasificación EN-60598 contra impactos mecánicos (Fuente: Manual de iluminación INDAL)

La norma UNE-EN 50102:19969 indica el grado de protección proporcionado por los

envolventes de materiales eléctricos contra los impactos mecánicos externos. Se codifica
mediante el código IK y un número comprendido entre el 0 y el 10; a medida que el número
aumenta indica que la energía del impacto mecánico sobre la envolvente es mayor.

Tabla 4 - Grados de Protección IK (Fuente: R.E.B.T.)

Por último, las luminarias de alumbrado público y los proyectores exteriores deben cumplir
la normativa UNE-EN 60598-2-3 y la norma UNE-EN 60598-2-5 respectivamente donde se
indican los ensayos que deben realizar para comprobar la resistencia a la velocidad del
viento. Se calcula para una velocidad de 150 km/h.

Características eléctricas

Las luminarias deben estar protegidas contra las descargas eléctricas tanto en
funcionamiento normal como durante su mantenimiento y servicio. Del mismo modo que las
características mecánicas y térmicas, las luminarias deben garantizar protección y seguridad
a los usuarios de las mismas.
Para un correcto funcionamiento de la luminaria es importante que la tensión y frecuencia
de alimentación de la lámpara sea compatible con conjunto equipo auxiliar y luminaria.
Además deben utilizarse sistemas de protección adicionales como portalámparas, regletas,
pasacables, etc.
La norma UNE-EN 60598 Sección 5 especifica los requisitos generales para la conexión
eléctrica con la red de alimentación y para el cableado interno de las luminarias.
Para asegurar la resistencia eléctrica los aspectos a tener en cuenta son:
 La sección nominal mínima de los conductores no debe ser inferior a:

- 0,75 mm2 para luminarias ordinarias

- 1,00 mm2 para cualquier otro tipo

 Las entradas de cables deberán tener las aristas redondeadas

Las luminarias se clasifican en función de la protección eléctrica que ofrecen en:

Clase 0: aislamiento principal sin conexión a tierra
Clase I: aislamiento principal con conexión a tierra
Clase II: aislamiento doble o reforzado sin conexión a tierra
Clase III: luminarias creadas para conectar a circuitos de baja tensión, sin otros circuitos
internos o externos que superen el voltaje de baja tensión

Tabla 5 - Clasificación Protección Eléctrica (Fuente: PHILIPS)

Marcado

Las luminarias están etiquetadas para consultar e identificar fácilmente las características
comentadas en los apartados anteriores.
La norma UNE-EN 60598 Sección 3 especifica la información que deben marcarse sobre
las luminarias. Las características principales del marcado son:
 La altura de los símbolos gráficos no debe ser inferior a los 5 mm, excepto los símbolos de
luminarias de Clase II y Clase III y el símbolo F que de podrá reducir a como mínimo 3 mm.

 La altura de las letras y números no debe ser inferior a los 2 mm.

Las características que deben aparecer en el marcado de las luminarias son:

 Marca del fabricante

 Tensión nominal en voltios [V]

 Temperatura ambiente nominal máxima (ta) si es diferente de 25ºC

 Símbolo de las luminarias de Clase II o Clase III si es aplicable

 Cifras grado de protección IP. No existe exigencia si IP es mayor que IP20

 Número de modelo o referencia del fabricante

 Potencia nominal en watios [W] y número de lámparas

 Símbolo F para luminarias adecuadas para montaje sobre superficies normalmente

inflamables. Si procede.

 Símbolo E para luminarias destinadas a lámparas de vapor de sodio de alta presión con
arrancador [Link] procede.

 Símbolo I para luminarias destinadas a lámparas de vapor de sodio de alta presión

con arrancador incorporado. Si procede.

 Distancia mínima a objetos iluminados. Si procede

 Simbolo sobre luminarias para condiciones severas de empleo. Si procede.

Endurancia

La norma UNE-EN 60598:2009 Sección 12.3 especifica los requisitos para el ensayo de la
endurancia de la luminaria para comprobar que la luminaria no deja de funcionar
prematuramente bajo las condiciones de calentamiento o enfriamiento sufridos durante los
ciclos de servicio. El ensayo consiste en:
- Funcionamiento en un recinto con temperatura 35ºC ±2
- Duración de la prueba:
 Para lámparas con funcionamiento anormal:168 horas (7 ciclos de 21 horas encendida y
3 horas apagada)
 Para lámparas sin funcionamiento normal: 240 horas (10 x 24 ciclos en funcionamiento
normal)
Las fisuras, chamuscados y deformaciones son síntomas de un posible deterioro peligroso
de la luminaria.

Características Funcionales

Las características funcionales que deben presentar las luminarias son:

 Facilidad de montaje en cualquier posición. La instalación de cableado de las
luminarias, conexión a la red y cualquier manipulación que se realice debe ser lo más
sencilla y comoda. Inlcuso cuando la luminaria se instale en las alturas o en medios
acuáticos.
 Facilidad de mantenimineto para repararación, revisión o cambio de la luminaria en
caso de que sea necesario.

Diseño

El diseño de las luminarias es un factor que puede no parecer determinante en la elección

de la luminaria. Pero para proyectos de iluminación de exteriores sí que puede ser. Entre las
características de diseño que debe tener una luminaria están:
 Ergonómicas: facilidad de manipulación, montaje, mantenimiento y evitar molestias
sobre el usuario
 Integradas en el entorno: luminarias con protagonismo tanto de día como de noche o
luminarias que pasen desapercibidas formando parte del mismo paisaje.
 Reciclable: todos los materiales de las luminarias y partes que la componen deben
poder ser reaprovechados o reciclados cuando se desinsntale la luminaria.

Ejemplo aplicación de nomenclatura

A continuación se muestran algunos ejemplos de las características que se encuentran en
los catálogos de luminarias:
 Luminaria MICRO-PROA (Fuente: LAMP)
Según las características comentadas anteriormente, esta luminaria es:
 Clase I: aislamiento básico con conector protector de toma de tierra
 IK 07: soporta impactos de 2 [J]
 IP 65: la primera cifra indica que está protegida contra el polvo y la segunda indica
que está protegida contra chorros de agua.
 Tiene marcado CE
[Link]

CARACTERISTICAS DE UN TOMA CORRIENTE

Dependiendo el tipo de alimentación que necesite el equipo, existe un diseño específico del
tomacorriente. Las características que definen a un tomacorriente son las siguientes:

1. Tensión máxima: es el voltaje máximo al cual debe someterse el tomacorrientes. Los

niveles de tensión máximos se encuentran de 125V, 250V, 480V y hasta 600V.

2. Corriente máxima: es la corriente máxima que puede soportar el tomacorriente sin que
este se sobrecaliente y se estropee. Los amperajes normalizados son de 15A, 20A, 30A,
50A y 60A.

3. Número de polos: este determina la cantidad de salidas que posee el tomacorriente para
alimentar la carga ( fase o potencial y neutro). Este número de polos no incluye la salida de
tierra, esta es adicional. Por ejemplo, un tomacoriente puede tener 2 polos y una tierra ( a
este llegan 3 cables en total).

Existen una gran cantidad de tomacorrientes con diferentes características y diseños, esto
varía según la aplicación a la que se vaya a utilizar. En este artículo se verán los más
comunes que se pueden ver en una instalación sin tener que abordarlo todos.

CARACTERISTCAS TECNICAS DE LOS CABLES ELECTRICOS

[Link]
