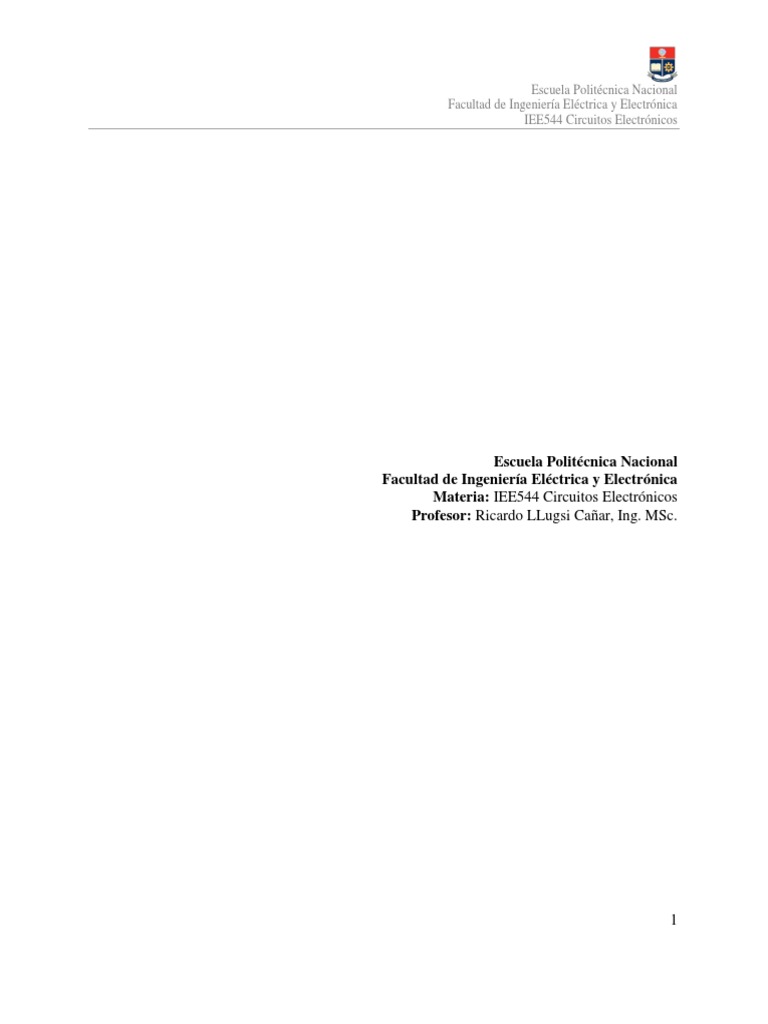

Escuela Politécnica Nacional

Facultad de Ingeniería Eléctrica y Electrónica

IEE544 Circuitos Electrónicos

Escuela Politécnica Nacional

Facultad de Ingeniería Eléctrica y Electrónica
Materia: IEE544 Circuitos Electrónicos
Profesor: Ricardo LLugsi Cañar, Ing. MSc.

1
 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

Diseñar un amplificador en cascode que cumpla con los siguientes requerimientos:

vin  20mV

Av  40

1  1  120

Z in  1.5k

RL  3.3k

Procedimiento:

El primer paso para el diseño de un amplificador de cascode es realizar un gráfico del circuito a
diseñar, ver Fig. 1:

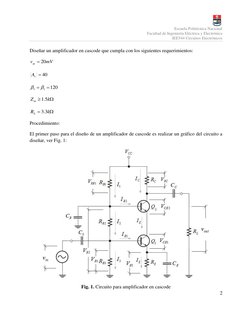

Fig. 1. Circuito para amplificador en cascode

2

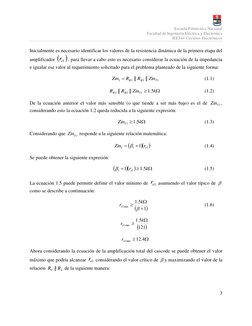

 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

Inicialmente es necesario identificar los valores de la resistencia dinámica de la primera etapa del
amplificador re1  , para llevar a cabo esto es necesario considerar la ecuación de la impedancia
e igualar ese valor al requerimiento solicitado para el problema planteado de la siguiente forma:

Zin1  RB 2 || RB3 || ZinT 1 (1.1)

RB 2 || RB3 || ZinT 1  1.5k (1.2)

De la ecuación anterior el valor más sensible (o que tiende a ser más bajo) es el de ZinT 1 ,
considerando esto la ecuación 1.2 queda reducida a la siguiente expresión:

ZinT 1  1.5k (1.3)

Considerando que ZinT 1 responde a la siguiente relación matemática:

Zin1  1  1re1  (1.4)

Se puede obtener la siguiente expresión:

1  1re1   1.5k (1.5)

La ecuación 1.5 puede permitir definir el valor mínimo de re1 asumiendo el valor típico de 
como se describe a continuación:

1.5k
re1 min  (1.6)
  1
1.5k
re1 min 
121
re1 min  12.4

Ahora considerando la ecuación de la amplificación total del cascode se puede obtener el valor
máximo que podría alcanzar re1 considerando el valor crítico de  y maximizando el valor de la
relación RC || RL de la siguiente manera:

3

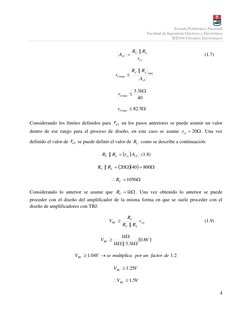

 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

RC || RL
AvT  (1.7)
re1

RC || RL
re1 max  max

AvT

3.3k
re1 max 
40

re1 max  82.5

Considerando los límites definidos para re1 en los pasos anteriores se puede asumir un valor
dentro de ese rango para el proceso de diseño, en este caso se asume re1  20 . Una vez

definido el valor de re1 se puede definir el valor de RC como se describe a continuación:

RC || RL  re1  AvT (1.8)

RC || RL  2040  800

 RC  1056

Considerando lo anterior se asume que RC  1k . Una vez obtenido lo anterior se puede
proceder con el diseño del amplificador de la misma forma en que se suele proceder con el
diseño de amplificadores con TBJ.

RC
VRC  vop (1.9)
RC || RL

1k
VRC  0.8V 
1k || 3.3k

VRC  1.04V  se multiplica por un factor de 1.2

VRC  1.25V

VRC  1.5V

4
 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

Una vez determinado el valor de VRC se procede a calcular el valor de corriente de colector y a
determinar si el circuito es estable y verificar si el valor de resistencia dinámica es el asumido
inicialmente para el diseño del amplificador como se describe a continuación:

VRC
IC  (1.10)
RC

1.5V
IC   1.5mA
1k

26mV
re1  re 2 
IE

26mV
re1  re 2   17.33
1.5mA

El valor obtenido es de 17.33Ω el cuál es un valor cercano al asumido inicialmente de 20Ω.

Seguidamente se procede a calcular el valor del voltaje de emisor:

VE1  1V  Vinp (1.11)

VE1  1V  0.02V

VE1  1.02V  se multiplica por un factor de 1.2

VE1  1.22V

VE1  1.5V

Una vez calculado el voltaje del emisor es pertinente calcular el valor del resistor del emisor de
la siguiente forma:

V E1
RE  (1.12)
IE

1.5V
RE 
1.5mA

5

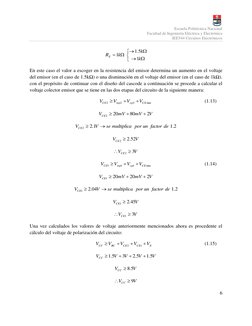

 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

 1.5k
RE  1k 
  1k

En este caso el valor a escoger en la resistencia del emisor determina un aumento en el voltaje
del emisor (en el caso de 1.5kΩ) o una disminución en el voltaje del emisor (en el caso de 1kΩ).
con el propósito de continuar con el diseño del cascode a continuación se procede a calcular el
voltaje colector emisor que se tiene en las dos etapas del circuito de la siguiente manera:

VCE 2  Vinp2  Vop2  VCE min (1.13)

VCE 2  20mV  80mV  2V

VCE 2  2.1V  se multiplica por un factor de 1.2

VCE 2  2.52V

VCE 2  3V

VCE1  Vinp1  Vop1  VCE min (1.14)

VCE1  20mV  20mV  2V

VCE1  2.04V  se multiplica por un factor de 1.2

VCE1  2.45V

VCE1  3V

Una vez calculados los valores de voltaje anteriormente mencionados ahora es procedente el
cálculo del voltaje de polarización del circuito:

VCC  VRC  VCE 2  VCE1  VE (1.15)

VCC  1.5V  3V  2.5V  1.5V

VCC  8.5V

VCC  9V

6

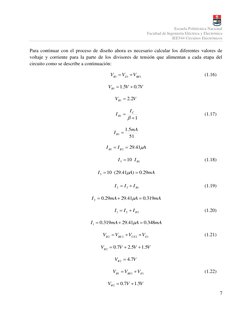

 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

Para continuar con el proceso de diseño ahora es necesario calcular los diferentes valores de
voltaje y corriente para la parte de los divisores de tensión que alimentan a cada etapa del
circuito como se describe a continuación:

VB1  VE1  VBE1 (1.16)

VB1  1.5V  0.7V

VB1  2.2V

IC
I B1  (1.17)
 1

1.5mA
I B1 
51

I B1  I B 2  29.41A

I 3  10 I B1 (1.18)

I 3  10 (29.41A)  0.29mA

I 2  I 3  I B1 (1.19)

I 2  0.29mA  29.41A  0.319mA

I1  I 2  I B 2 (1.20)

I1  0.319mA  29.41A  0.348mA

VB 2  VBE 2  VCE 2  VE1 (1.21)

VB 2  0.7V  2.5V  1.5V

VB 2  4.7V

VB1  VBE1  VE1 (1.22)

VB 2  0.7V  1.5V
7

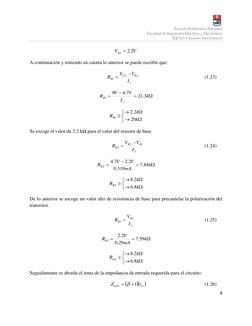

 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

VB 2  2.2V

A continuación y teniendo en cuenta lo anterior se puede escribir que:

VCC  VB 2
RB1  (1.23)
I1

9V  4.7V
RB1   21.3k
I1

 2.2k
RB1  
  20k

Se escoge el valor de 2.2 kΩ para el valor del resistor de base.

VB 2  VB1
RB 2  (1.24)
I2

4.7V  2.2V
RB 2   7.84k
0.319mA

 8.2k
RB 2  
 6.8k

De lo anterior se escoge un valor alto de resistencia de base para precautelar la polarización del
transistor.

VB1
RB 3  (1.25)
I2

2.2V
RB 3   7.59k
0.29mA

 8.2k
RB 2  
 6.8k

Seguidamente se aborda el tema de la impedancia de entrada requerida para el circuito:

Z inT1    1re1  (1.26)

8

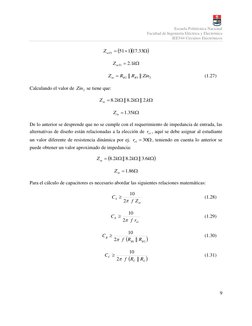

 Escuela Politécnica Nacional
Facultad de Ingeniería Eléctrica y Electrónica
IEE544 Circuitos Electrónicos

Z inT1  51  117.33

Z inT1  2.1k

Z in  RB 2 || RB3 || Zin2 (1.27)

Calculando el valor de Zin 2 se tiene que:

Z in  8.2k || 8.2k || 2.k

Z in  1.35k

De lo anterior se desprende que no se cumple con el requerimiento de impedancia de entrada, las

alternativas de diseño están relacionadas a la elección de re1 , aquí se debe asignar al estudiante
un valor diferente de resistencia dinámica por ej. re1  30 , teniendo en cuenta lo anterior se
puede obtener un valor aproximado de impedancia:

Z in  8.2k || 8.2k || 3.6k

Z in  1.86

Para el cálculo de capacitores es necesario abordar las siguientes relaciones matemáticas:

10
CS  (1.28)
2 f Z in

10
CE  (1.29)
2 f re1

10
CB  (1.30)
2 f RB1 || RB 2 

10
CC  (1.31)
2 f RC || RL 
