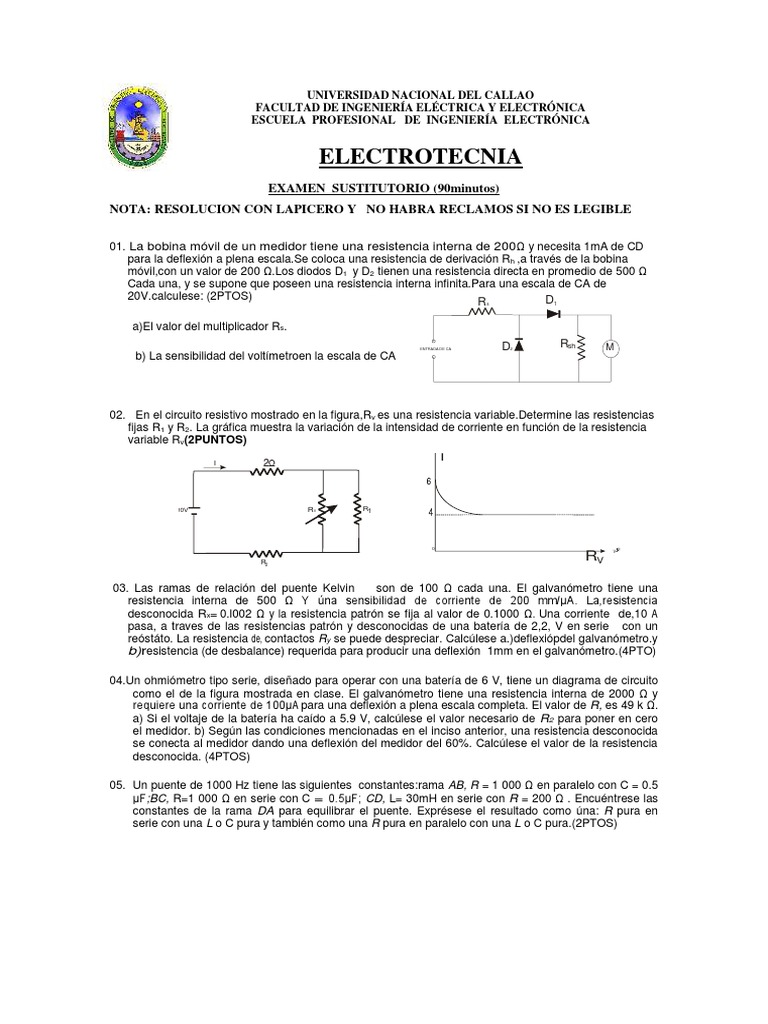

UNIVERSIDAD NACIONAL DEL CALLAO

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA

ESCUELA PROFESIONAL DE INGENIERÍA ELECTRÓNICA

ELECTROTECNIA
EXAMEN SUSTITUTORIO (90minutos)
NOTA: RESOLUCION CON LAPICERO Y NO HABRA RECLAMOS SI NO ES LEGIBLE

01. La bobina móvil de un medidor tiene una resistencia interna de 200Ω y necesita 1mA de CD
para la deflexión a plena escala.Se coloca una resistencia de derivación Rh ,a través de la bobina
móvil,con un valor de 200 Ω.Los diodos D1 y D2 tienen una resistencia directa en promedio de 500 Ω
Cada una, y se supone que poseen una resistencia interna infinita.Para una escala de CA de
20V.calculese: (2PTOS) Rs D1

a)El valor del multiplicador Rs.

ENTRADA DE CA D 2
Rsh M
b) La sensibilidad del voltímetroen la escala de CA

I1

02. En el circuito resistivo mostrado en la figura,Rv es una resistencia variable.Determine las resistencias
fijas R1 y R2. La gráfica muestra la variación de la intensidad de corriente en función de la resistencia
variable Rv(2PUNTOS)
I 2Ω
i

30V RV R1

RV
V

R2

03. Las ramas de relación del puente Kelvin son de 100 Ω cada una. El galvanómetro tiene una
resistencia interna de 500 Ω Y úna sensibilidad de corriente de 200 mm/μA. La,resistencia
desconocida Rx= 0.l002 Ω y la resistencia patrón se fija al valor de 0.1000 Ω. Una corriente de,10 A
pasa, a traves de las resistencias patrón y desconocidas de una batería de 2,2, V en serie con un
reóstáto. La resistencia de, contactos Ry se puede despreciar. Calcúlese a.)deflexiópdel galvanómetro.y
b)resistencia (de desbalance) requerida para producir una deflexión 1mm en el galvanómetro.(4PTO)

04.Un ohmiómetro tipo serie, diseñado para operar con una batería de 6 V, tiene un diagrama de circuito
como el de la figura mostrada en clase. El galvanómetro tiene una resistencia interna de 2000 Ω y
requiere una corriente de 100μA para una deflexión a plena escala completa. El valor de R, es 49 k Ω.
a) Si el voltaje de la batería ha caído a 5.9 V, calcúlese el valor necesario de R2 para poner en cero
el medidor. b) Según las condiciones mencionadas en el inciso anterior, una resistencia desconocida
se conecta al medidor dando una deflexión del medidor del 60%. Calcúlese el valor de la resistencia
desconocida. (4PTOS)

05. Un puente de 1000 Hz tiene las siguientes constantes:rama AB, R = 1 000 Ω en paralelo con C = 0.5
μF;BC, R=1 000 Ω en serie con C = 0.5μF; CD, L= 30mH en serie con R = 200 Ω . Encuéntrese las
constantes de la rama DA para equilibrar el puente. Exprésese el resultado como úna: R pura en
serie con una L o C pura y también como una R pura en paralelo con una L o C pura.(2PTOS)
06. Dibújese el diagrama de un Amperimetro,incluyendo valores, para una desviación estándar de Ayrton
para el movimiento de un medidor; que tiene una deflexión a plena escala de 1mA y una resistencia
interna de 500Ω para cubrir los rangos de corriente de 5, 10, 50, y 100mA.(3PUNTOS)

07. Si el voltaje aplicado al medidor consta de una onda diente sierra con un valor pico de 120V y un
periodo de 3 segundos como se muestra en la figura:
e

120V

3s t

Calcular: a) El factor de forma de la onda b) El error en la indicación de medidor.(3PTOS)
